Przemysłowy 6-kanałowy Moduł Przekaźników RP2350 – RS485 Interfejs HAT Obudowa DIN

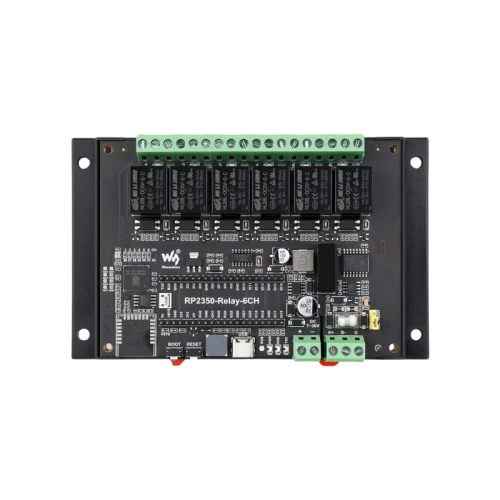

Przemysłowy moduł przekaźnikowy oparty mikrokontrolerze RP2350 znanym z Raspberry Pi Pico. Wyposażony w 6 kanałów, izolowany interfejs RS485 oraz złącze kompatybilne z Raspberry Pi Pico HAT. Posiada szereg zaawansowanych zabezpieczeń, izolację zasilania i transoptorową oraz solidną obudowę ABS przystosowaną do montażu na szynę DIN.
Najważniejsze cechy:
- Mikrokontroler RP2350B
- Architektura dwurdzeniowa: 2× ARM Cortex-M33 lub 2× Hazard3 RISC-V (do 150 MHz)
- Pamięć: 520KB SRAM, 16MB Flash
- 6 wysokiej jakości przekaźników – obciążalność styków ≤10A 250VAC / 30VDC
- Izolowany interfejs RS485 (Modbus) do komunikacji z czujnikami i sterownikami przemysłowymi

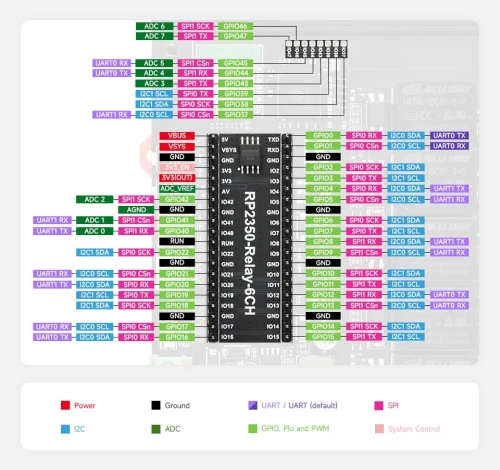

- Złącze 40PIN kompatybilne z nakładkami Raspberry Pi Pico HAT (rozszerzenie o RTC, CAN, LoRa itp.)
- Szeroki zakres napięcia zasilania: 7V ~ 36V DC (zaciski śrubowe)
- Pełna izolacja: transoptorowa (separacja przekaźników), cyfrowa (sygnały), zasilania (brak konieczności osobnego źródła dla izolacji)
- Wbudowany Buzzer oraz dioda RGB LED (WS2812)
- Wskaźniki LED: zasilanie (PWR), transmisja RS485 (TX, RX)

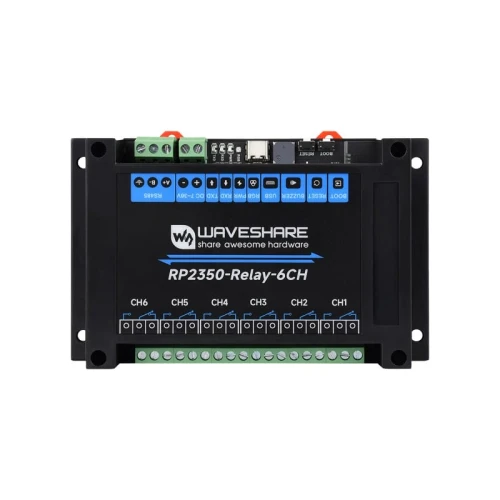

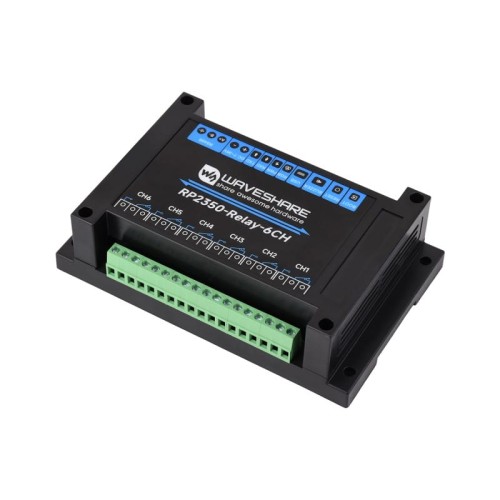

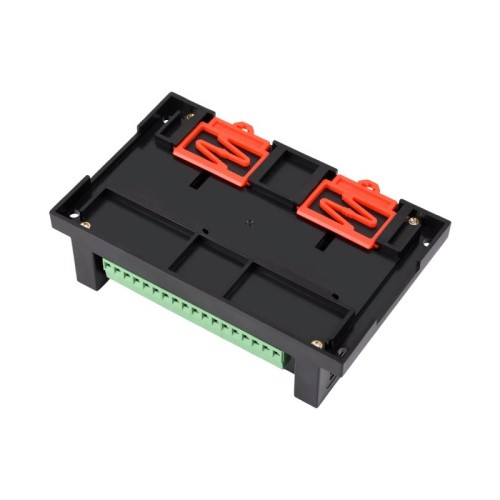

- Obudowa ochronna ABS z możliwością łatwego montażu na szynę DIN
- Złącze USB-C – programowanie (drag-and-drop), obsługa USB Host/Device
- Bogate peryferia: 2× I2C, 2× UART, 8× ADC (12-bit), 24× PWM, 12× PIO
- Dedykowane miejsce na moduł Wi-Fi/Bluetooth (dla wersji z modułem bezprzewodowym)
Wysokiej jakości przekaźniki i sterowanie

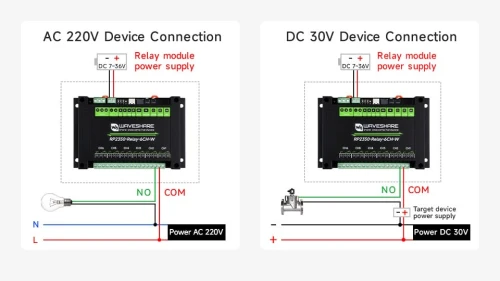

Moduł obsługuje 6 kanałów z przekaźnikami o obciążalności do 10A (250VAC/30VDC). Umożliwia bezpośrednie sterowanie urządzeniami domowymi 230V lub automatyką DC.

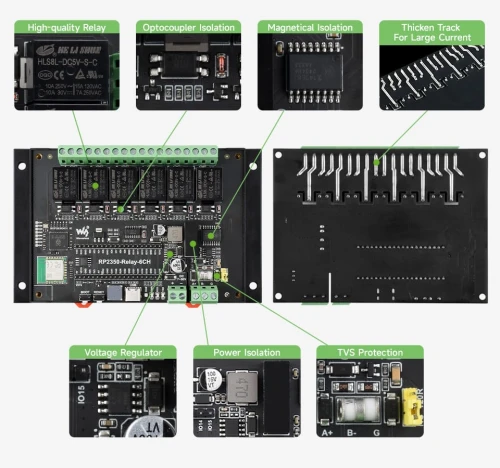

Wielopoziomowa izolacja i bezpieczeństwo
Urządzenie wyposażone w izolację zasilania, izolację cyfrową oraz transoptory oddzielające obwody wysokiego napięcia. Dodatkowo zastosowano diody TVS oraz ochronniki gazowe dla maksymalnej stabilności.

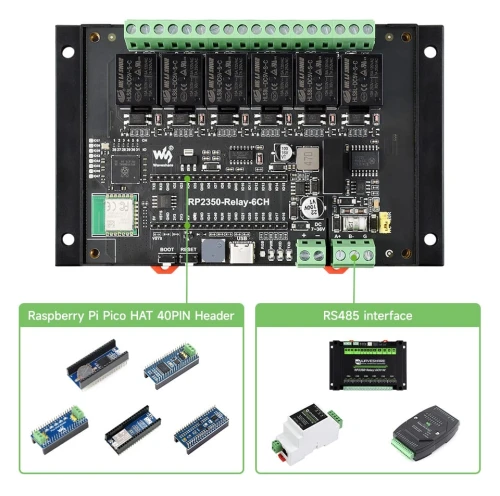

Możliwości rozbudowy – Pico HAT i RS485
Wbudowany header 40PIN pozwala na stosowanie nakładek dedykowanych dla Raspberry Pi Pico. Port RS485 umożliwia integrację z sieciami przemysłowymi Modbus.

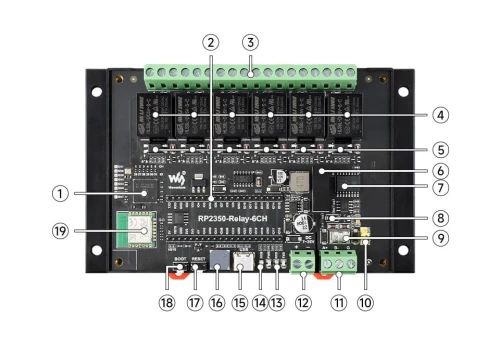

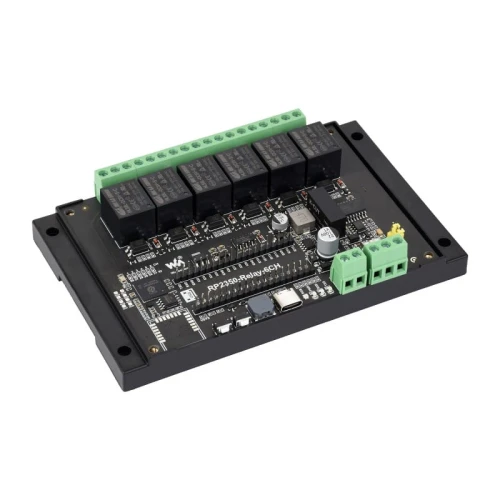

Opis elementów płytki
- RP2350B
Dwurdzeniowy MCU, do 150 MHz - Złącze 40PIN Raspberry Pi Pico HAT
- Zaciski śrubowe przekaźników
- 6 przekaźników (10A 250V AC / 30V DC)
- Transoptory
Izolacja od obwodów wysokiego napięcia - Moduł izolacji zasilania
- Układ izolacji cyfrowej
- Dioda TVS (Ochrona przed przepięciami)
- Ceramiczny ochronnik gazowy
- Zworka rezystora terminującego RS485 (120Ω)
- Interfejs RS485
- Zasilanie 7~36V DC
- Wskaźniki LED (PWR, TXD, RXD)
- Dioda RGB WS2812
- Złącze USB Type-C (Programowanie)
- Buzzer
- Przycisk RESET
- Przycisk BOOT
- Slot na moduł radiowy Raspberry Pi
(Brak modułu WiFi w opisywanej wersji )
Specyfikacja techniczna
- Mikrokontroler: RP2350B
- Zasilanie: 7V ~ 36V (Zaciski śrubowe) lub 5V (USB-C)
- Ilość przekaźników: 6 kanałów (1NO 1NC)
- Obciążalność styków: ≤10A 250VAC / 30VDC
- Interfejs RS485: Izolowany, z ochroną TVS i ESD
- Sterowanie kierunkiem RS485: Automatyczne, sprzętowe
- Izolacja: Zasilania, Cyfrowa, Transoptorowa
- Wskaźniki: RGB LED, PWR, TX, RX
- Rozszerzenia: Złącze 40PIN (Kompatybilne z Pico HAT)
- Obudowa: ABS, montaż na szynę DIN

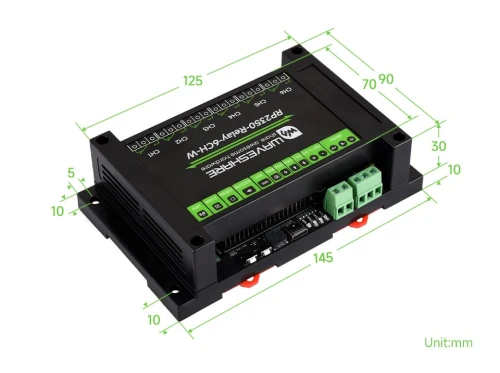

- Wymiary: 145 × 90 × 40 mm
Zawartość zestawu
- RP2350-Relay-6CH ×1
- Śrubokręt ×1

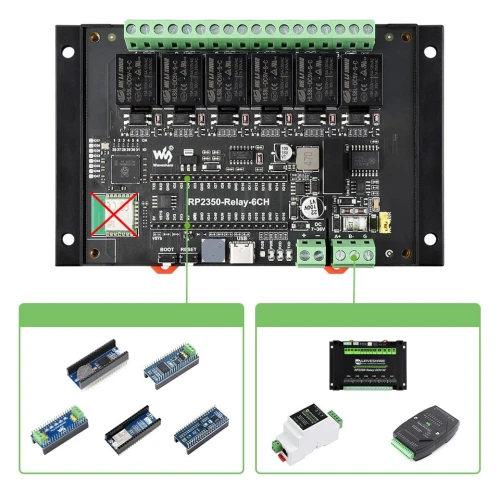

Przekaźnik nie zawiera modułu Wifi, kod produktu wersji Wifi to: RP2350-Relay-6CH-W 32576
