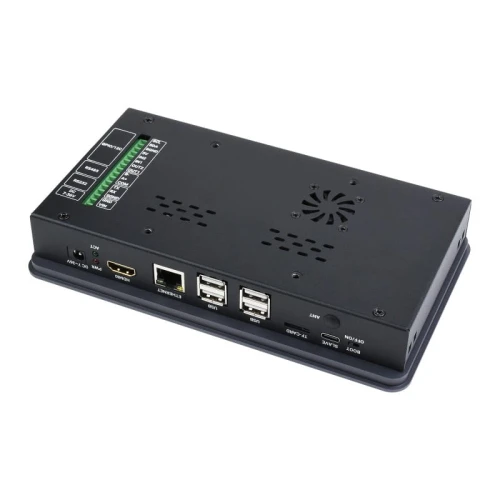

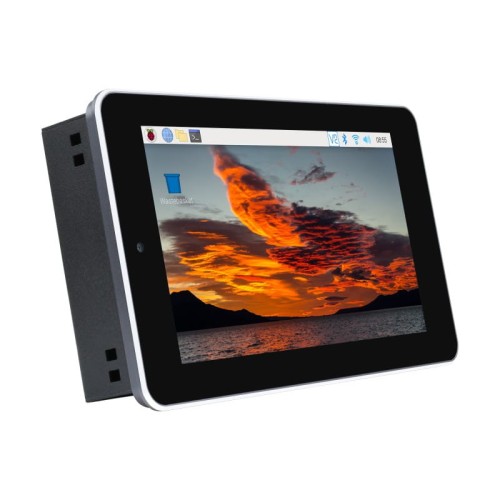

7-calowy zestaw All-In-One z ekranem dotykowym 800 × 480 dla Raspberry Pi CM4

Dostępność:: 3
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 870,50 zł 870.50
Cena netto: 707,72 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: CM4-DISP-BASE-7A-BOX-EU Waveshere: 21606
Pin It

Opis

7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4

7-calowy zestaw All-In-One z ekranem dotykowym zaprojektowany dla Raspberry Pi CM4, 5MP aparatu, aluminiowa obudowa. Na zestaw składa się wsztystko by zamienić układ CM4 w prawdziwy i w pełni funkcjonalny HMI. Moduł zawiera wyprowadzenia do komunikacji między innymi RS485, RS232 czy RJ45. Zestaw posiada wbudowane głośniki, kamerę oraz wentylator! Serdecznie polecamy.







Specyfikacja modułu:

  • Gniazdo CM4: odpowiednie dla wszystkich wariantów CM 4
  • Złącze: Ethernet RJ45
  • Złącza USB: USB 2.0 × 4
  • Złącze: RS485, RS232, GPIO i I2C
  • Wyświetlacz:
    • Przekątna: 7 cali
    • Rozdzielczość: 800 × 480
    • Dotyk: 5-punktowy dotyk pojemnościowy
    • Panel ze szkła hartowanego
  • Kamera:
    • Matryca:5MP, F2.4, 3.89mm stałoogniskowa,
    • Wideo HDMI : obsługuje wyjście 4K 30fps
  • RTC Zegar czasu rzeczywistego z gniazdem baterii i możliwością wybudzania Compute Module 4
  • Gniazdo karty MicroSD dla wariantów Compute Module 4 Lite (bez eMMC)
  • Wentylator: 5 V/12 V, umożliwia regulację i pomiar prędkości
  • Głośniki: 8Ω 2W x2
  • Zasilanie: 7-36V
  • Wymiary: 197 × 114,5 mm



7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4
7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4
7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4

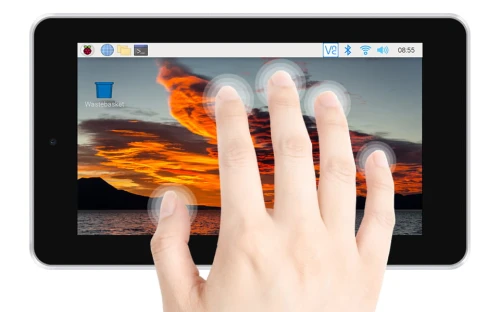

Ekran dotykowy z szkła hartowanego:

7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4



Przednia kamera 5MP:

7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4



Funkcjonalność i bezpieczeństwo:

7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4

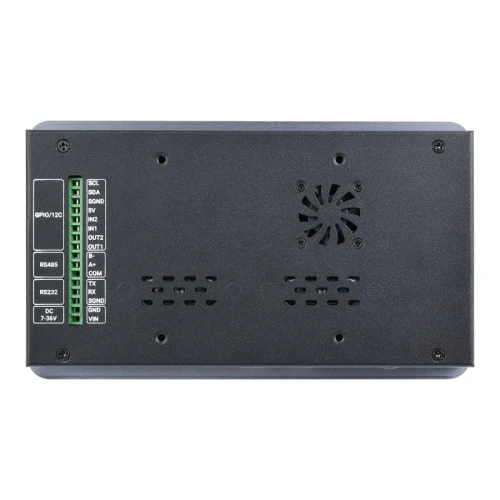

Wyprowadzenia:

7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4

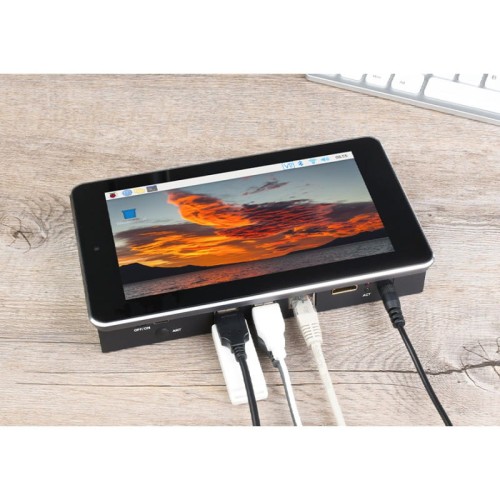

Przykład zastosowania:

7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4

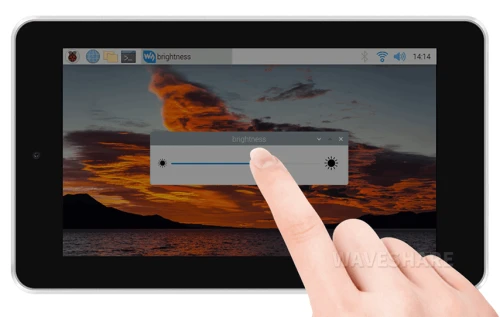

Regulacja jasności ekranu:

7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4



Budowa układu:

7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4

  1. Gniazdo CM4
  2. Wejście 7 ~ 36 V DC
  3. Wskaźnik stanu CM4
  4. Złącze HDMI
  5. Ethernet RJ45 Kompatybilny z 10/100/1000 M
  6. 4x USB 2.0, do podłączania różnych urządzeń USB
  7. Gniazdo kart Micro SD
  8. Port USB SLAVE
  9. BOOT wybór
  10. Złącze MIPI CSI
  11. Izolowane I2C
  12. Izolowane GPIO
  13. Izolowany RS485
  14. Izolowane RS232
  1. Zasilacz
  2. Rezystor końcowy RS485 i wybór poziomu logicznego GPIO
  3. Uchwyt baterii RTC
  4. Nagłówek ekranu dotykowego
  5. Złącze wyświetlacza
  6. M.2 M KLUCZ
  7. Nagłówek głośnika
  8. Nagłówek WENTYLATORA
  9. Konfiguracja przerwania RTC
  10. Konfiguracja funkcji systemu
  11. wybierz zasilanie 5 V (domyślnie) lub 12 V, aby napędzać wentylator
  12. Wybór IO-VREF
  13. Przełącznik RS485
  14. Wybór magistrali RTC/FAN I2C



Wymiary:

7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4



Uwaga: Zestaw nie zabiera CM4, który należy nabyć osobno!

Zestaw zawiera:

  • Zestaw „all-in-one” x1
  • Zasilacz 12V 2A x1
  • śrubokręt x1
7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4
7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4
7-calowy zestaw All-In-One z ekranem dotykowym dla Raspberry Pi CM4

Wiki: CM4-DISP-BASE-7A-BOX





waveshare



Zapraszamy na naszego bloga po więcej ciekawych rozwiązań i artykułów. Zapraszamy również do polubienia naszej strony na Facebooku by być na bieżąco z elektroniką.



Dane techniczne

Przekątna 7"
Rozdzielczość 800x480
Typ wyświetlacza LCD TFT
Panel dotykowy Pojemnościowy
Interfejs HDMI
Napięcie zasilania 7 do 36V
Kompatybilny z Raspberry Pi Tak
Obudowa -----
