A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi

Dostępność:: brak towaru
Cena:: 185,50 zł 185.50
Cena netto: 150,81 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 5
Producent: WaveShare
Kod produktu: A7600E Cat-1/GSM/GPRS HAT Waveshare 18808
Pin It

Opis

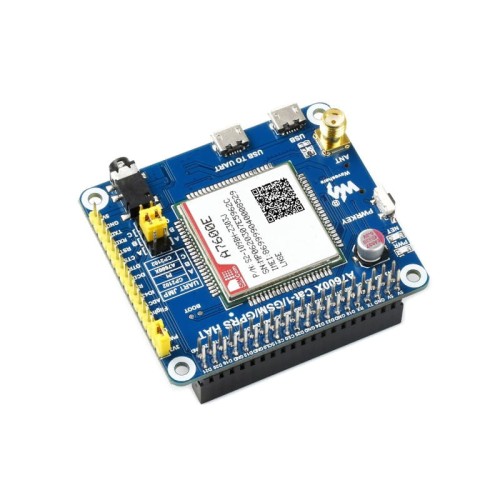

A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi

Moduł LTE Cat-1/GSM/GPRS został na układzie A7600E, który łączy w sobie komunikację w ramach sieci 4G LTE Cat-1, jak również 2G (GSM i GPRS). Moduł wspiera obsługę protokołów TCP/IP, HTTP(s), MQTT(s), FTP(s) i SSL, umożliwiając pracę w ramach komunikacji w chmurze, oraz obsługuje połączenia telefoniczne, przesyłanie SMS, funkcję Dial-up i pozycjonowanie LBS. Sterowanie modułem odbywa się poprzez złącze USB lub złącze 40-pinowe i zestaw komend AT. Na płytce umieszczono dwa złącza microUSB, złacze audio, złącze antenowe, gniazdo kart microSD oraz kart SIM, jak również 40-pinowe złącze kompatybilne z Raspberry Pi oraz Jetson Nano i złącze do komunikacji dla Arduino i STM32. Całość składa się na wyjątkowo uniwersalną płytkę o niewielkich wymiarach zamykających się w obrysie RPi - nakładka.

Specyfikacja

  • Pasmo częstotliwości:
    • LTE Cat-1: LTE-FDD: B1/B3/B5/B7/B8/B20, LTE-TDD: B38/B40/B41
    • 2G GSM/GPRS/EDGE: 900/1800 MHz
  • Transmisja wiadomości SMS: MT, MO, CB, Text, PDU
  • Obsługuje protokoły TCP/IP, HTTP(s), MQTT(s), FTP(s) i SSL
  • Obsługuje dial-up, połączenie telefoniczne
  • Obsługuje pozycjonowanie stacji bazowej LBS
  • Funkcja TTS (Text To Speech), teksty w języku chińskim i angielskim
  • Wbudowany interfejs USB do poleceń AT
  • Wbudowane gniazdo audio jack 3,5 mm
  • Wbudowany konwerter USB na UART do szeregowego debugowania lub dostępu do Raspberry Pi
  • Gniazdo karty SIM, obsługuje kartę SIM 1,8 V/3 V
  • Gniazdo karty microSD
  • 2 x LED
  • Wbudowany konwerter poziomów napięcia 3,3 V lub 5 V (konfigurowane za pomocą zworki)
  • Szybkość transmisji: 300bps do 4 Mbps (domyślnie: 115200bps)
  • Wsparcie i przykłady dla Raspberry Pi, Jetson Nano, Arduino, STM32
  • Zasilanie: 3,3 V, 5 V
  • Wymiary: 56 x 65 mm
A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi





A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi
A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi





Opis modułu:

 A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi

  • 1. Moduł A7600E
  • 2. Konwerter USB - UART
  • 3. Dekoder audio NAU8810
  • 4. Konwerter poziomów napięć
  • 5. Moduł zasilania MP2128DT
  • 6. Moduł zasilania MP1482
  • 7. Złącze 40-pin
  • 8. Złącze do komunikacji z A7600E
  • 9. Gniazdo SIM
  • 10. Gniazdo microSD
  • 11. Złącze jack 3,5 mm
  • 12. Złącze do komunikacji USB
  • 13. Złącze debugowania USB - UART
  • 14. Złącze anteny
  • 15. Przełącznik zasilania
  • 16. Sygnalizacja LED sieci
  • 17. Sygnalizacja zasilania
  • 18. Przełącznik UART
  • 19. Zworka zasilania
  • 20. Zworka wyboru trybu pracy
  • 21. Zworka wyboru napięcia pracy
  • 22. Pady złącza USB
  • 23. Pady BOOT



Definicja pinów:

 A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi

Obsługa połączeń telefonicznych i SMS-ów:

 A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi

Komunikacja w chmurze:

 A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi



Wymiary:

 A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi





Podłączenie:

 A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi

 A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi

 A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi



Mikrokontrolery widoczne na zdjęciu nie są częścią zestawu i należy dokupić je osobno!

Zestaw zawiera:

  • Moduł A7600E Cat-1/GSM/GPRS HAT x1
  • Przewód microUSB x1
  • Antena x1
  • Zestaw śrub x1

A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi

A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi

A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi

A7600E Cat-1/GSM/GPRS HAT - moduł LTE/GSM/GPRS dla Raspberry Pi

 Wiki: A7600E_Cat-1/GSM/GPRS_HAT
