Adapter BC417 Bluetooth Slave UART WaveShare 4328 dla Arduino

Moduł Bluetooth dla interfejsu UART, tryb slave / urządzenie

Przegląd:

Płytka UART Bluetooth Slave zapewnia rozwiązanie bluetooth do dodania możliwości bezprzewodowych do twojego systemu programistycznego. Nadaje się do aplikacji, w których potrzebna jest bezprzewodowa transmisja danych Bluetooth. Płytka UART Bluetooth Slave działa w trybie slave / urządzenie.

Zapewniamy zarówno „Płytę główną UART Bluetooth (aka, moduł główny)”, jak i „Płytę UART Bluetooth Slave (inaczej moduł podrzędny)”, z których każda działa tylko w trybie pojedynczym. Nie można zmienić trybu pracy modułu. Biała plama na górze wskazuje moduł główny.

Podczas nawiązywania komunikacji należy zauważyć:

• wymaga modułu głównego i modułu podrzędnego do komunikowania się ze sobą
• Moduł nadrzędny komunikuje się tylko z naszym modułem podrzędnym
• Moduł główny nie może komunikować się z modułem głównym
• Moduł Slave może komunikować się z komputerem PC lub urządzeniami mobilnymi wyposażonymi w funkcję Bluetooth
• Moduł Slave nie może komunikować się z modułem Slave

Moduł główny osadza ten sam zestaw poleceń AT z modułem podrzędnym, należy się spodziewać jednego - polecenia AT + NAZWA, które nie jest osadzone w module głównym.

Zarówno moduł główny, jak i moduł podrzędny są przeznaczone do zasilania wyłącznie napięciem 3,3 V. Podczas podłączania do systemów 5 V należy zachować ostrożność podczas korzystania z translatorów napięcia (szeregowo łączy rezystor 1K) na liniach komunikacyjnych.


cechy:

BC417, interfejs UART

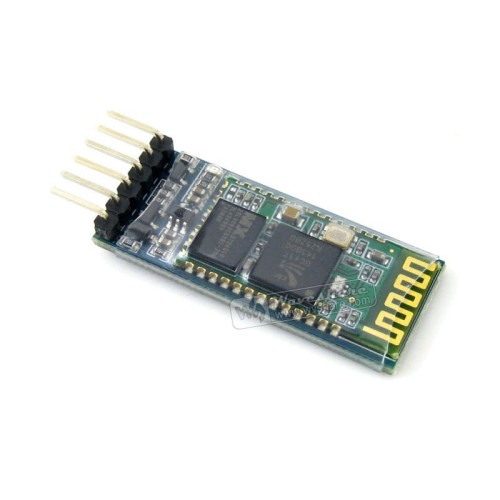

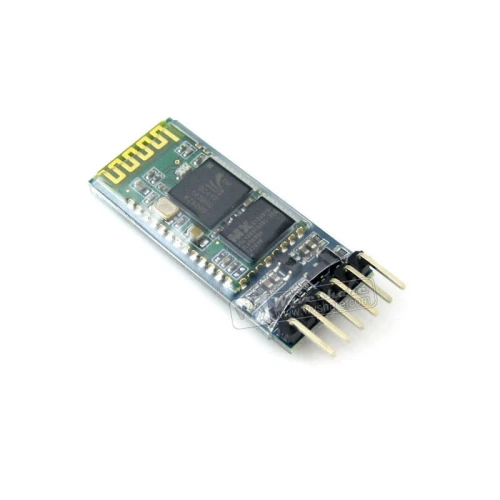

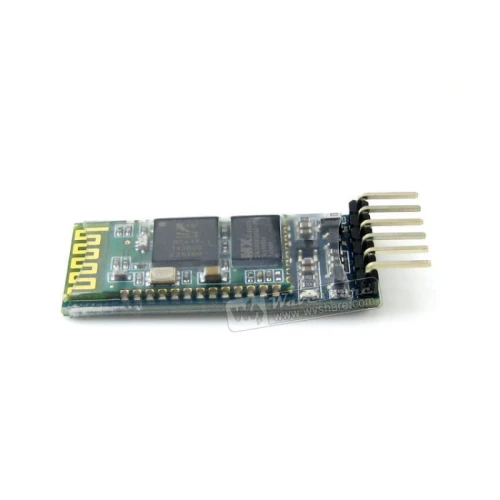

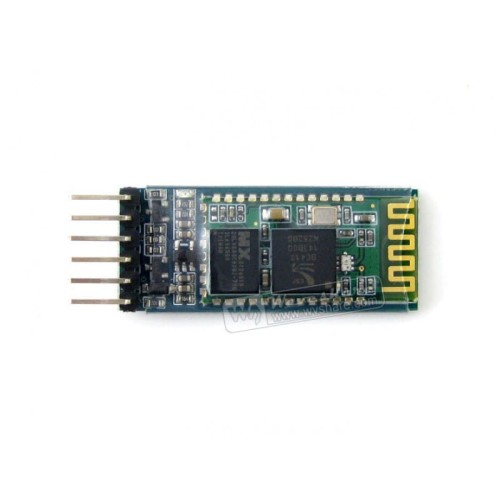

Photos

Package Contains

• Bluetooth Slave UART Board × 1

AT COMMANDS:

1.Command:AT+VERSION
Description:Returns the software version of the module
Options:
Response: OKlinvorV1.5

2.Command: AT+BAUDx
Description:Sets the baud rate of the module The command AT+BAUD8 sets the baud rate to 115200
Options:

• 1 >> 1200
• 2 >> 2400
• 3 >> 4800
• 4 >> 9600 (Default)
• 5 >> 19200
• 6 >> 38400
• 7 >> 57600
• 8 >> 115200
• 9 >> 230400


Response:OK115200

3.Command:AT+NAMEArduinoSolutions
Description:Sets the name of the module
Options:Any name can be specified up to 20 characters
Response:OKsetname

4.Command:AT+PINxxxx
Description:Sets the pairing password of the device
Options:Any 4 digit number can be used, the default pincode is 1234
Response:OKsetPIN

5.Command:AT+PN
Description:Sets the parity of the module
Options:AT+PN >> No parity check
Response:OK None

 Development resources: demo codes, schematic, datasheets, etc.
Wiki: www.waveshare.com/wiki/Bluetooth_Slave_UART_Board
