Adapter Kamer GMSL 2-Kanałowy MAX9296A Raspberry Pi 5 Jetson Orin
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
2-kanałowy Adapter Kamer GMSL z Deserializatorem MAX9296A – dla Raspberry Pi 5 i Jetson Orin
Zaawansowany moduł adaptera kamer GMSL (Gigabit Multimedia Serial Link) wyposażony w wydajny deserializator MAX9296A. Umożliwia podłączenie dwóch kamer GMSL do platform Raspberry Pi 5 oraz Jetson Orin Nano/NX, oferując szybką transmisję o niskim opóźnieniu w systemach autonomicznych i wizji maszynowej.
Najważniejsze cechy:
- Obsługa podłączenia dwóch kamer GMSL (np. ISX031)
- Wbudowany deserializator MAX9296A firmy Maxim (ADI)
- Pełna kompatybilność z Raspberry Pi 5, Jetson Orin Nano oraz Jetson Orin NX
- Zgodność z protokołami GMSL1 i GMSL2 (konfiguracja programowa)
- Transmisja sygnału na duże odległości przy wysokiej odporności na zakłócenia (EMC)
- Minimalne opóźnienia transmisji wideo, kluczowe dla systemów czasu rzeczywistego
- Zintegrowane złącza komunikacyjne MATE-AX FAKRA Z
Technologia GMSL – Wysoka przepustowość i zasięg
GMSL (Gigabit Multimedia Serial Link) to standard zaprojektowany do przesyłania danych multimedialnych o wysokiej przepustowości w trudnych warunkach. Pozwala na transmisję wideo HD, audio i danych sterujących jednym kablem koncentrycznym lub skrętką na znaczne odległości, zapewniając jednocześnie wysoką odporność na zakłócenia elektromagnetyczne.

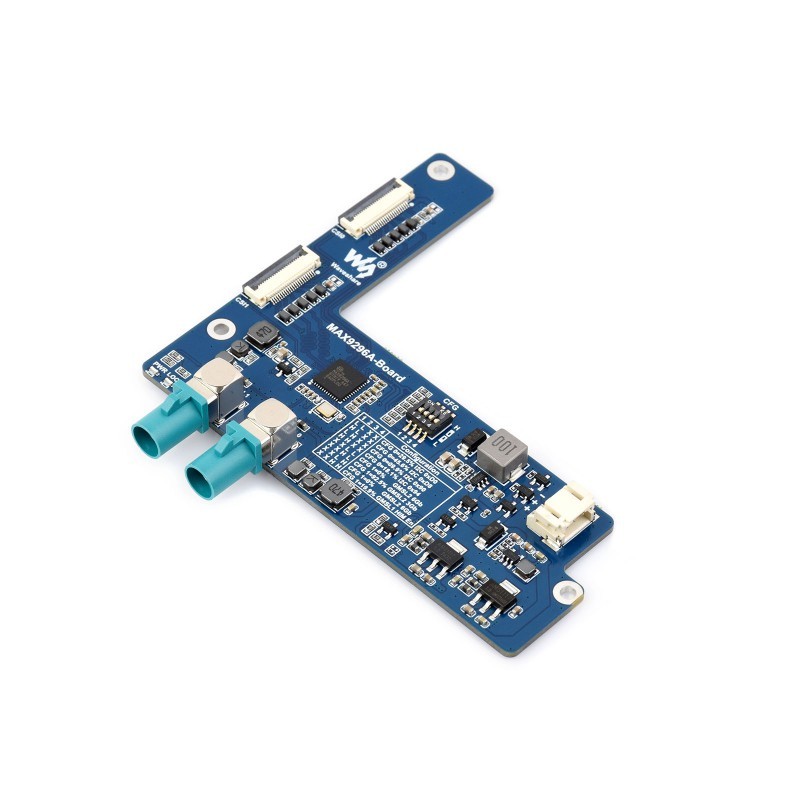

Budowa i układ elementów
Moduł wyposażony jest w profesjonalne złącza FAKRA Z (wejście kamer) oraz standardowe złącza CSI 22-pin (wyjście do hosta), co ułatwia integrację z popularnymi komputerami jednopłytkowymi.
Przykłady zastosowania
Moduł stanowi idealne rozwiązanie do budowy systemów ADAS, robotów mobilnych oraz zaawansowanych systemów monitoringu opartych na sztucznej inteligencji.
Specyfikacja techniczna
- Deserializator: MAXIM (ADI) MAX9296A
- Wejście: 2 × złącze MATE-AX FAKRA Z
- Wyjście: 2 × złącze 22-pin CSI
- Zasilanie: 5V
- Standardy: GMSL1, GMSL2
- Kompatybilność: RPi 5, Jetson Orin NX/Nano
- Obsługiwane serie: MAX9295, MAX96717, MAX96705
- Zastosowanie: Kamery GMSL (np. ISX031)
Wymiary zewnętrzne
Zawartość zestawu
- Moduł MAX9296-GMSL-DESER-MODULE ×1
- Taśma FFC 22PIN (~100mm) ×2
- Kabel PH2.0 3PIN ×1
- Zestaw śrubek montażowych ×1
* Uwaga: Komputer Jetson Orin / Raspberry Pi oraz kamery nie wchodzą w skład zestawu.
