Adapter PCIe dla modemów GSM SIMCom Quectel 4G/5G i USB 3.2 HAT+ dla Raspberry Pi 5
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

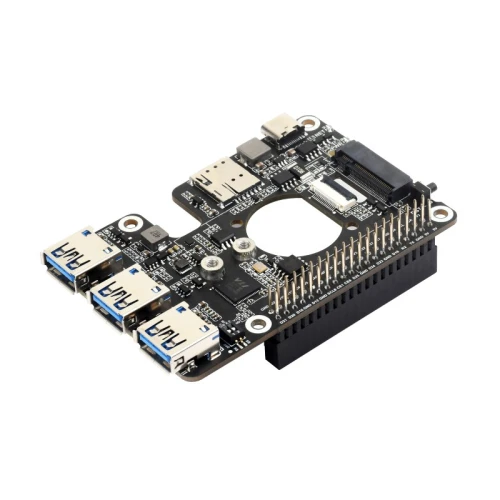

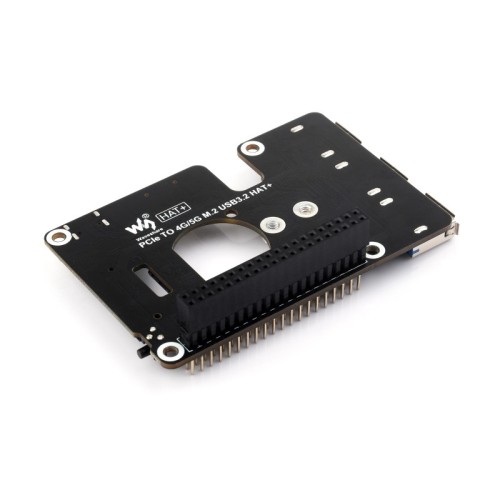

Adapter PCIe do M.2 4G/5G i USB 3.2 HAT+ dla Raspberry Pi 5
Moduł rozszerzeń HAT+ dla Raspberry Pi 5, który dodaje obsługę modemów 4G/5G w standardzie M.2 oraz rozszerza liczbę portów USB o 3 szybkie złącza USB 3.2 Gen1. Wyposażony w gniazdo na kartę NANO-SIM, układ monitorowania zasilania oraz dedykowaną antenę, stanowi kompleksowe rozwiązanie do budowy projektów wymagających szybkiej łączności komórkowej.
Najważniejsze cechy:
- Zaprojektowany dla Raspberry Pi 5, standard HAT+ z wbudowaną pamięcią I2C EEPROM.
- Rozszerza o 3 szybkie porty USB 3.2 Gen1 do podłączenia dodatkowych peryferiów.
- Wbudowane gniazdo M.2 (NGFF) Key B, obsługuje moduły 4G/5G z serii SIM7600XX-M.2, SIM82XX i RM5XX (kompatybilne z obudowami 3042/3052).
- Port USB-C do podłączenia do PC w celu obsługi sieci 4G/5G, debugowania i aktualizacji oprogramowania, lub jako wejście zasilania zewnętrznego.
- Wbudowany układ monitorowania zasilania do pomiaru napięcia, prądu i mocy w czasie rzeczywistym.
- Gniazdo na kartę NANO-SIM.
- Przycisk Reset, wskaźniki zasilania i sieci ułatwiające debugowanie i monitorowanie stanu pracy.
- W zestawie z dedykowaną anteną 5G-4IN1-PCB, z możliwością montażu na górze lub na dole.
- Zachowane otwory wentylacyjne i montażowe dla wentylatora, zapewniające lepsze odprowadzanie ciepła.
Zaprojektowany dla Raspberry Pi 5 w standardzie HAT+

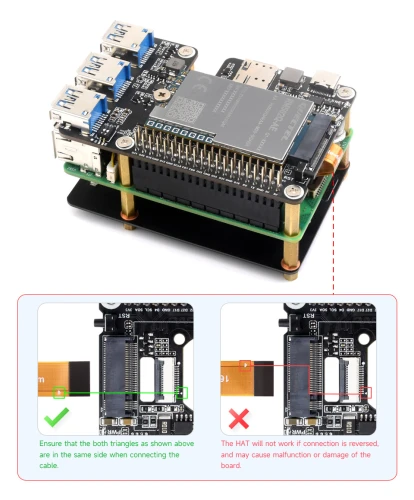

Wbudowany interfejs PCIe do bezpośredniego połączenia z Raspberry Pi 5 za pomocą kabla 16PIN.

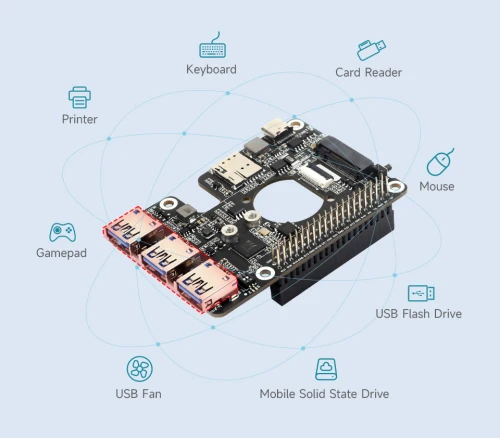

Więcej możliwości USB dla Raspberry Pi 5
Rozszerza interfejs PCIe o 3 szybkie porty USB 3.2 Gen1, umożliwiając podłączenie większej liczby urządzeń peryferyjnych.

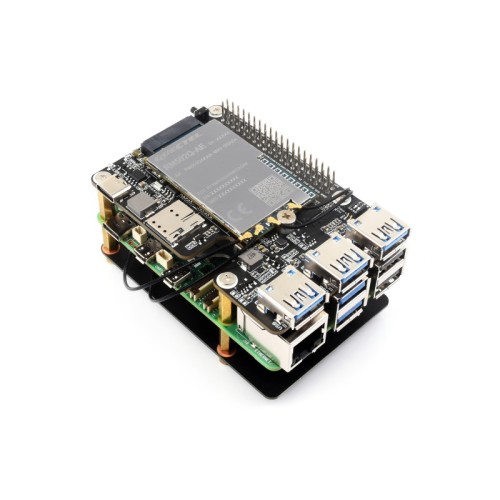

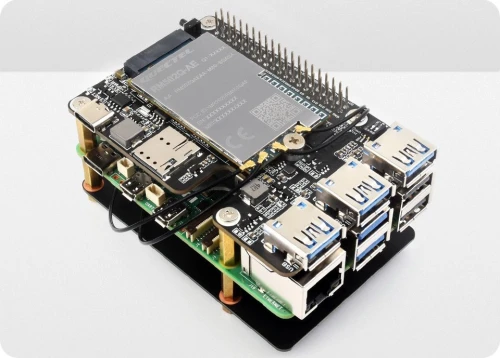

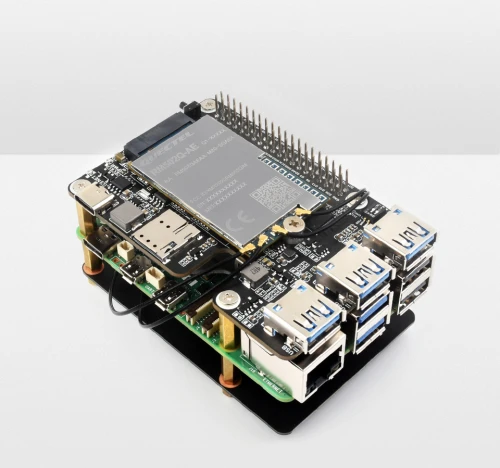

Kompatybilność z modułami 4G/5G SIMCom/Quectel
Wbudowane gniazdo M.2 (NGFF) Key B, przetestowane z modułami serii SIM7600XX-M.2, SIM82XX i RM5XX, kompatybilne z obudowami 3042/3052.
Wsparcie dla wielu systemów operacyjnych
Obsługuje systemy takie jak Raspberry Pi OS, Ubuntu, OpenWRT itp.

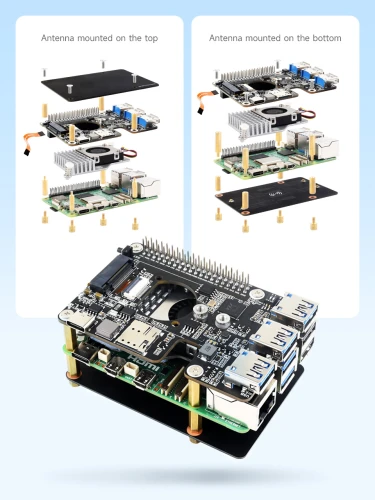

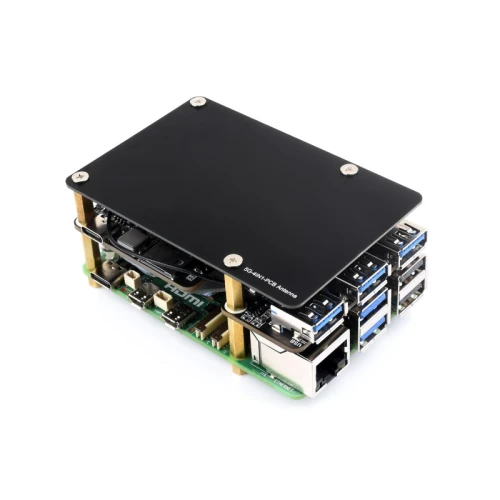

W zestawie z anteną 5G-4IN1-PCB
Obsługuje montaż na górze i na dole, łatwy w instalacji, zapewnia dobry efekt komunikacji.
Montaż na dole

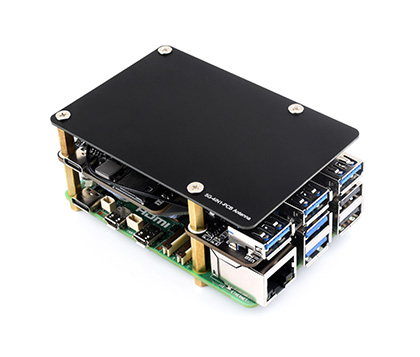

Montaż na górze

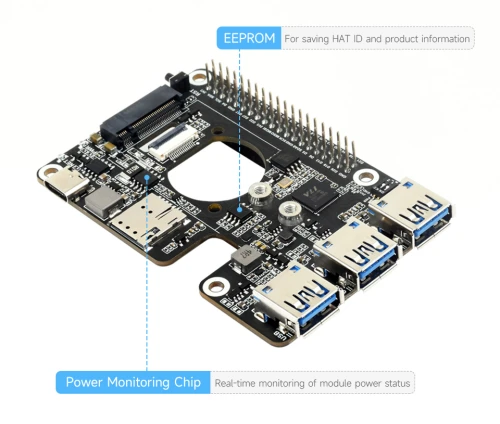

Wbudowany układ monitorowania zasilania i EEPROM
Umożliwia monitorowanie napięcia, prądu i mocy modułu w czasie rzeczywistym przez I2C.
Obsługuje zapisywanie ID HAT+ i informacji o produkcie, zgodnie ze standardem HAT+.

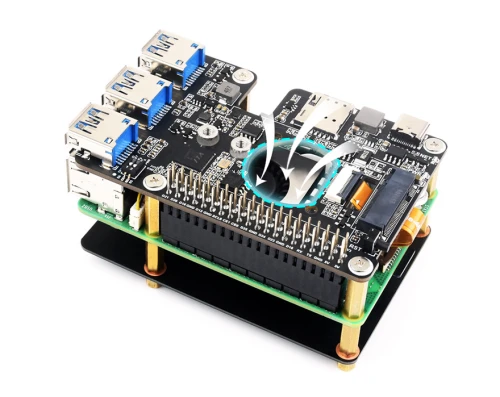

Otwory wentylacyjne dla chłodzenia
Większy przepływ powietrza dla Pi5, szybszy efekt chłodzenia, bardziej stabilna praca.

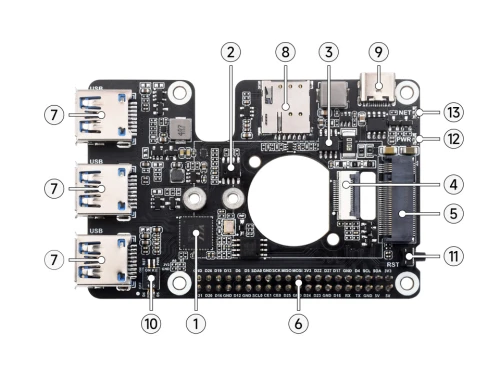

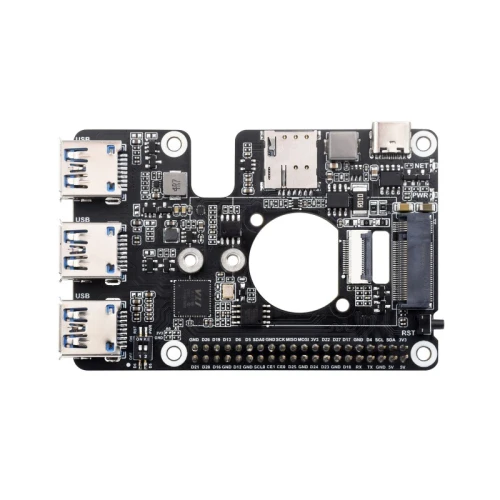

Opis Płyty
- VL805
Układ koncentratora PCIe do USB 3.2 Gen1 - EEPROM
Do zapisywania ID HAT i informacji o produkcie - INA219
Układ monitorowania zasilania - Interfejs PCIe 16PIN
Do podłączenia do interfejsu PCIe Raspberry Pi 5 - Gniazdo M.2(NGFF) Key B
Kompatybilne z modułami 4G/5G M.2 w obudowach 3042/3052 - Złącze GPIO Raspberry Pi
Do podłączenia Raspberry Pi 5 - Rozszerzone porty USB 3.2 Gen1
USB1~USB3
- Gniazdo karty Nano SIM
Do instalacji karty Nano-SIM - Interfejs Type-C
Do obsługi sieci 4G/5G przez Raspberry Pi lub PC za pomocą kabla USB, aktualizacji oprogramowania lub wejścia zasilania zewnętrznego - Przełącznik DIP
Do przełączania sterowania włączaniem/wyłączaniem i resetowaniem modułu za pomocą pinów GPIO - Przycisk Reset
Naciśnij, aby zresetować moduł - Wskaźnik PWR
Wskaźnik zasilania - Wskaźnik NET
Wskaźnik stanu sieci modułu

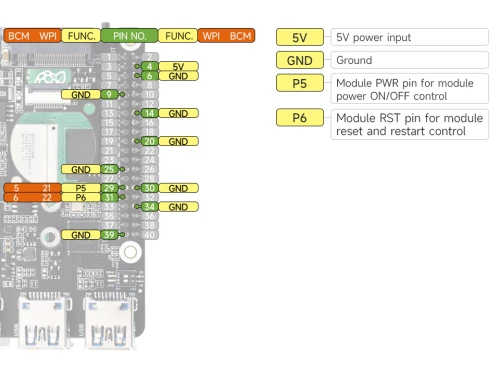

Rozkład wyprowadzeń

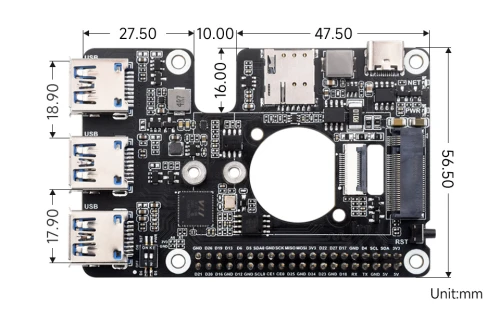

Wymiary
Specyfikacja techniczna:
- Interfejs PCIe: Połączenie z Raspberry Pi 5 (kabel 16PIN)
- Porty USB: 3 × USB 3.2 Gen1
- Gniazdo M.2: Key B, kompatybilne z obudowami 3042/3052
- Obsługiwane moduły: Serie SIMCom/Quectel (np. SIM7600, SIM82XX, RM5XX)
- Karta SIM: Gniazdo NANO-SIM
- Monitorowanie zasilania: Układ INA219 (I2C)
- Zasilanie: Przez GPIO Raspberry Pi lub zewnętrzne przez port USB-C
- Kompatybilność: Raspberry Pi 5
- Obsługiwane systemy: Raspberry Pi OS, Ubuntu, OpenWRT

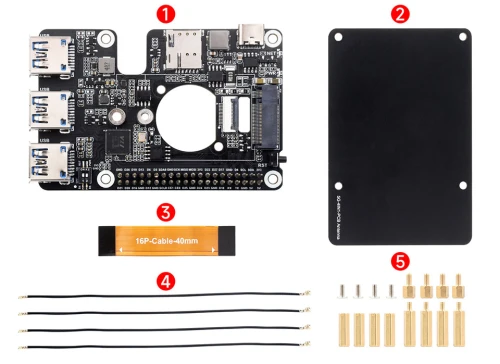

Zawartość zestawu
- PCIe TO 4G/5G M.2 USB3.2 HAT+ ×1
- Antena 5G-4IN1-PCB ×1
- Kabel 16P-Cable-40mm ×1
- Kabel IPEX1 do IPEX4 (~13cm) 4szt. ×1
- Zestaw śrubek
Uwaga: Moduł 4G/5G NIE jest dołączony, należy go zakupić osobno w zależności od potrzeb.
Raspberry Pi widoczne na zdjęciach w opisie nie jest dołączone do zestawu.
Wiki: www.waveshare.com/wiki/PCIe_TO_4G/5G_M.2_USB3.2_HAT+
