Adapter dla Atmel AVR TQFP64 ATmega128
towar niedostępny
0
Opis

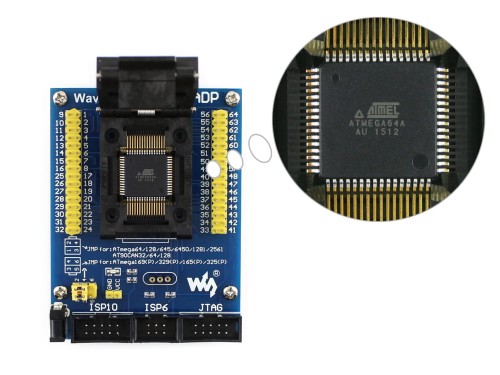

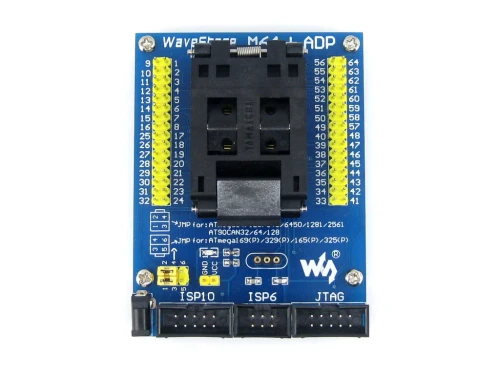

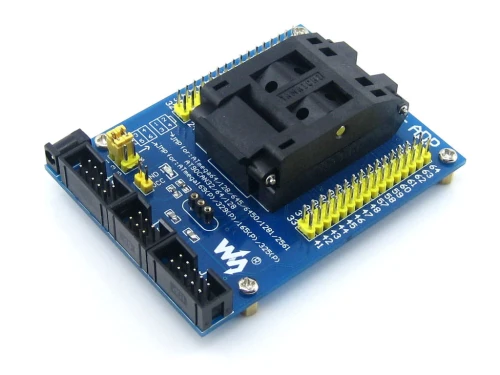

Adapter umożliwiający programowanie oraz pracę z mikrokontrolerami Atmel ATmega64, ATmega169 oraz innymi zgodnymi pod względem wyprowadzeń. Na płycie znajdują się porty JTAG,ISP 10/6 pin oraz miejsce na kwarc. Wszystkie piny mikrokontrolera dostępne są na złączach goldpin.
Specyfikacja:
- współpraca z ATmega64 w obudowie TQFP64 oraz innymi mikrokontrolerami o tym samym pinoucie np:
ATmega64 / ATmega128 / ATmega64A / ATmega128A
ATmega645 / ATmega6450 / ATmega1281 / ATmega2561
AT90CAN32 / AT90CAN64 / AT90CAN128 - współpraca z ATmega169 w obudowie TQFP64 oraz innymi mikrokontrolerami o tym samym pinoucie np:
ATmega169 / ATmega169P / ATmega329 / ATmega329P
ATmega165 / ATmega165P / ATmega325 / ATmega325P
- porty na płycie: JTAG, ISP 10pin, ISP 6pin
- na płycie znajduje się gniazdo umożliwiające montaż dodatkowego rezonatora kwarcowego
- wszystkie wyprowadzenia mikrokontrolera dostępne są na złączach goldpin 2,54mm

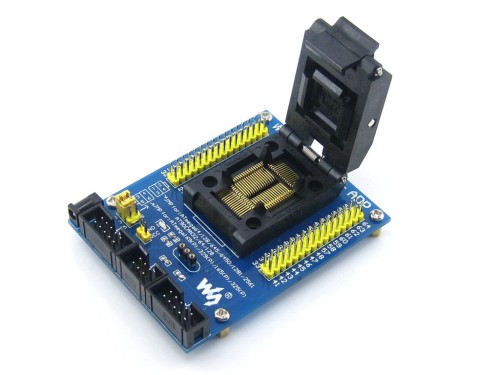

- zastosowana podstawka: Yamachi IC51-0644-824-5 64 piny rozstaw 0.8mm
Schemat:
Wymiary zewnętrzne:
Zestaw zawiera:
- adapter z podstawką x 1
- kabel USB

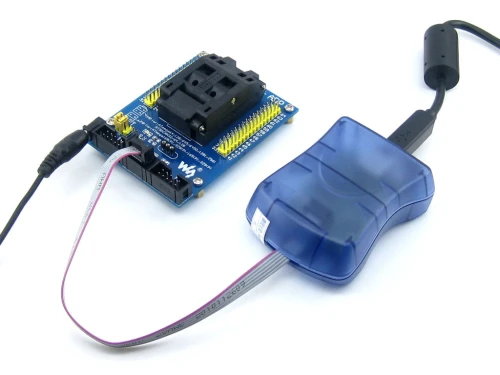

Programator oraz procesor widoczny na zdjęciach nie wchodzi w skład zestawu.
