Adapter kamer dla Raspberry Pi CM3 / CM3 Lite / CM3+ / CM3+ Lite

Cena:: 120,00 zł
zawiera 23% VAT, bez kosztów dostawy
120.00
ilość szt.

towar niedostępny

Producent: WaveShare
Kod produktu: CM-STEREO-VISION-BOARD Waveshare 18076

Opis

Płytka rozszerzająca zaprojektowana dla Raspberry Pi, kompatybilna z CM3 / CM3 Lite / CM3 + / CM3 + Lite. Posiada trzy porty kamery i powszechnie używane porty, takie jak DSI i USB, więcej innych interfejsów peryferyjnych jest również obsługiwanych przez złącze FPC, a wszystko to w niewielkiej obudowie.

Łącząc się z różnymi rodzajami kamer, w połączeniu z dołączoną płytką oświetlacza, można łatwo i elastycznie budować różne projekty stereo wizyjne Raspberry Pi, takie jak zakres paralaksy dwuocznej, identyfikacja twarzy, wykrywanie żywych obiektów, nagrywanie wideo VR itp .

Specyfikacja:

  • Zgodność z Raspberry Pi Compute Module CM3 / CM3 Lite / CM3+ / CM3+ Lite
  • Trzy porty kamer, CAM0 - domyślny, CAM1/CAM3 wybierane za pomocą portu GPIO
  • Port DSI, do podłączenia wyświetlaczy
  • Port USB, programowanie, dostęp do RPi
  • 36PIN GPIO port z adapterem UART oraz adapterem na standardowe 40 PIN GPIO Raspberry Pi
  • 24PIN Port HDMI, z adapterem
  • 10PIN GPIO/I2C do podłączenia płytki oświetlacza ICM20948 IMU
  • Zegar RTC DS1307 z gniazdem na baterię CR1220
  • Obudowa z pleksy
  • Dostępne przykłady obsługi

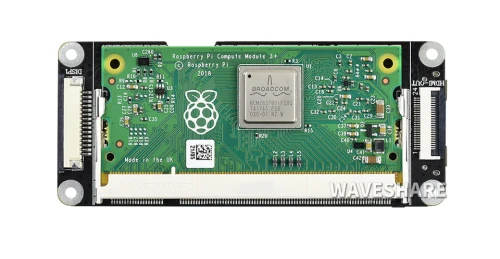

 Dedykowany dla Raspberry Pi Compute Module

Raspberry Pi Compute Module CM3 / CM3 Lite / CM3+ / CM3+ Lite

Podłączenie kamer



Domyślny port kamery CAM0, porty dodatkowe CAM1/CAM3 wybierane za pomocą GPIO38

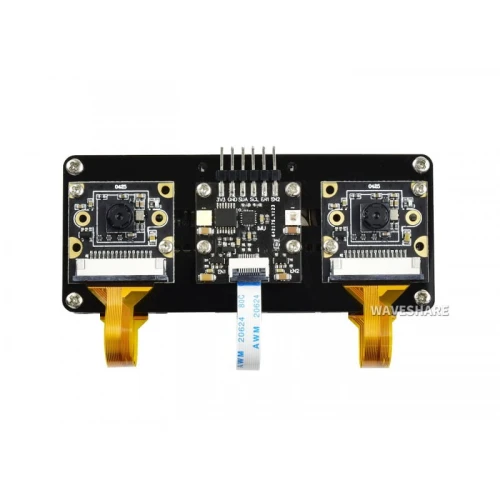

Praca z dwoma kamerami

Zalecane jest używanie dwóch identycznych kamer

Praca z wyświetlaczami LCD

Możliwe jest podłączenie wyświetlaczy dla Raspberry Pi za pomocą portu DSI

Wyjście HDMI

Adapter do statywu

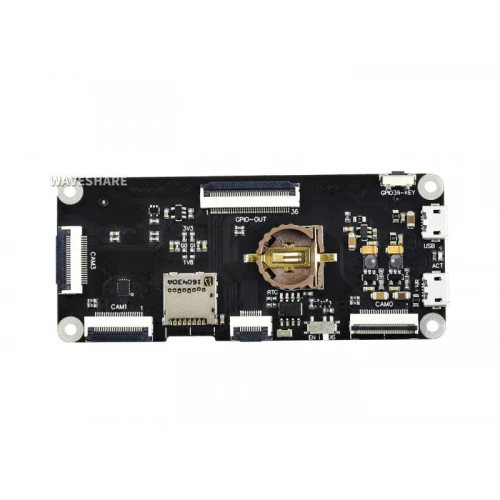

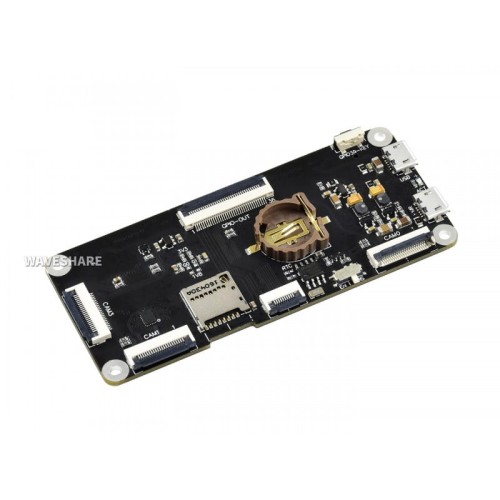

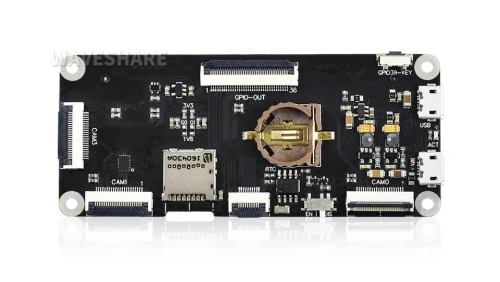

Opis płyty

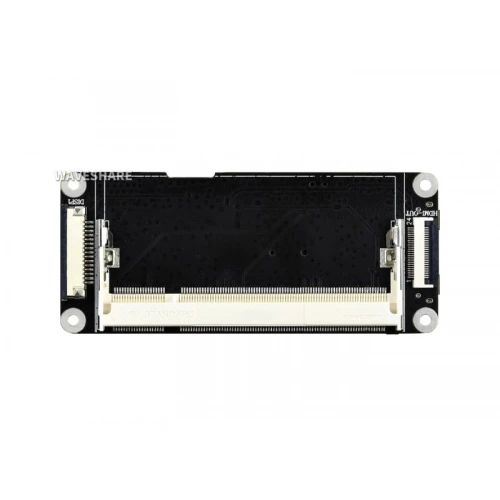

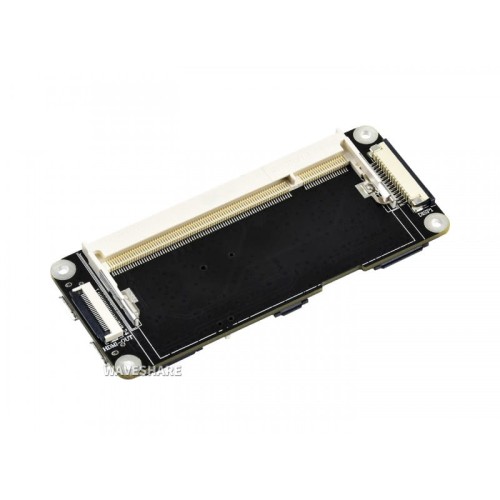

  1. Compute Module connector
    for connecting with Compute Module CM3 / CM3 Lite / CM3+ / CM3+ Lite
  2. DSI display port
    for connecting with Raspberry Pi DSI display
  3. 24PIN HDMI extended connector
    for connecting with HDMI display via HDMI adapter
  4. CSI camera port
    CAM0: enabled by default
    CAM1: set GPIO38 low to enable
    CAM3: set GPIO38 high to enable
  5. Micro SD card slot
    for Micro SD card with pre-flashed system image
  6. 36PIN GPIO connector
    for extending UART port and Raspberry Pi GPIO via adapter
  1. 10PIN I2C connector
    for connecting with ICM20948 IMU fill light board
  2. USB connector
    for flashing system image, or used as regular USB port
  3. 5V power input
  4. RTC battery holder
    supports CR1220 button battery
  5. DS1307
    RTC chip
  6. USB BOOT ENABLE switch
    EN: allows flashing system image via USB port
    DIS: set the port as regular USB port
  7. User key

Adapter UART

  1. Raspberry Pi GPIO interface
    for connecting with Raspberry Pi HATs
  2. 36PIN GPIO connector
    for connecting with CM3 base board
  3. USB TO UART port
    allows accessing Raspberry Pi via serial terminal, or used as power supply
  1. CH340
    USB TO UART chip
  2. UART power switch
    OPEN: disconnect from the USB TO UART power supply
    Link: connect to the USB TO UART power supply

Moduł oświetlacza oraz akcelerometru

  1. ICM-20948
    • Accelerometer
      • Resolution: 16 bit
      • Measurement range (configurable): ±2, ±4, ±8, ±16g
      • Operating current: 68.9uA
    • Gyroscope
      • Resolution: 16 bit
      • Measurement range (configurable): ±250, ±500, ±1000, ±2000°/sec
      • Operating current: 1.23mA
    • Magnetometer
      • Resolution: 16 bit
      • Measurement range: ±4900µT
      • Operating current: 90uA
  1. White fill light
    controlled via GPIO
  2. 850nm IR fill light
    controlled via GPIO
  3. 10PIN I2C connector
    for connecting with CM3 base board
  4. 6PIN I2C header
    for connecting with host board

Wymiary



Zestaw zawiera:

  1. CM3 base board x1
  2. ICM20948 IMU fill light board x1
  3. UART adapter x1
  4. 40PIN header x1
  5. HDMI adapter x1
  6. USB OTG cable x1
  7. Camera mounting board x2
  8. Base mounting board x1
  9. 36PIN FPC x1
  10. 24PIN FPC x1
  11. 10PIN FPC x1
  12. Acrylic mounting plate x1
  13. Tripod adapter x1
  14. 22PIN to 15PIN FPC x2
  15. Screw pack x1

Wiki: CM-STEREO-VISION-BOARD
