Adapter programatora STM32-QFP64
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Adapter programatora STM32-QFP64
STM32-QFP64 to zaawansowany adapter programatora od Yamaichi, specjalnie zaprojektowany dla mikrokontrolerów STM32 w obudowie QFP64. Jest to niezbędne narzędzie dla każdego, kto pracuje z mikrokontrolerami STM32, ułatwiające programowanie, testowanie i debugowanie. Adapter jest kompatybilny z różnymi seriami mikrokontrolerów STM32 i oferuje różnorodne funkcje, takie jak port JTAG/SWD, interfejs USART1 i wbudowany oscylator kwarcowy 32.768K.
Specyfikacja:
- Numer katalogowy: STM32-QFP64
- Marka: Yamaichi
- Rozstaw kołków: 2,54 mm (100 mil)
- Wymiary zewnętrzne (REF.): 32,0 x 35,0 mm
- Zasilanie: 5V
- Obsługiwane serie mikrokontrolerów: STM32L1xxR, STM32F0xxR, STM32F1xxR, STM32F2xxR, STM32F3xxR, STM32F4xxR
Właściwości produktu:
- 20-stykowy port JTAG/SWD i 4-stykowy interfejs USART1 umożliwiające łatwe programowanie i testowanie.
- Wbudowany oscylator kwarcowy 32.768K dla precyzyjnego czasu.
- Dwa wskaźniki LED do testowania, podłączone do pinów I/O za pomocą zworki.
- Wszystkie piny MCU są dostępne na złączach rozszerzeń, co umożliwia łatwą integrację i rozbudowę.
- Zewnętrzne gniazdo kryształowe dla dodatkowej elastyczności.
- Kompatybilność z różnymi seriami mikrokontrolerów STM32, co sprawia, że jest to uniwersalne narzędzie dla różnych projektów.

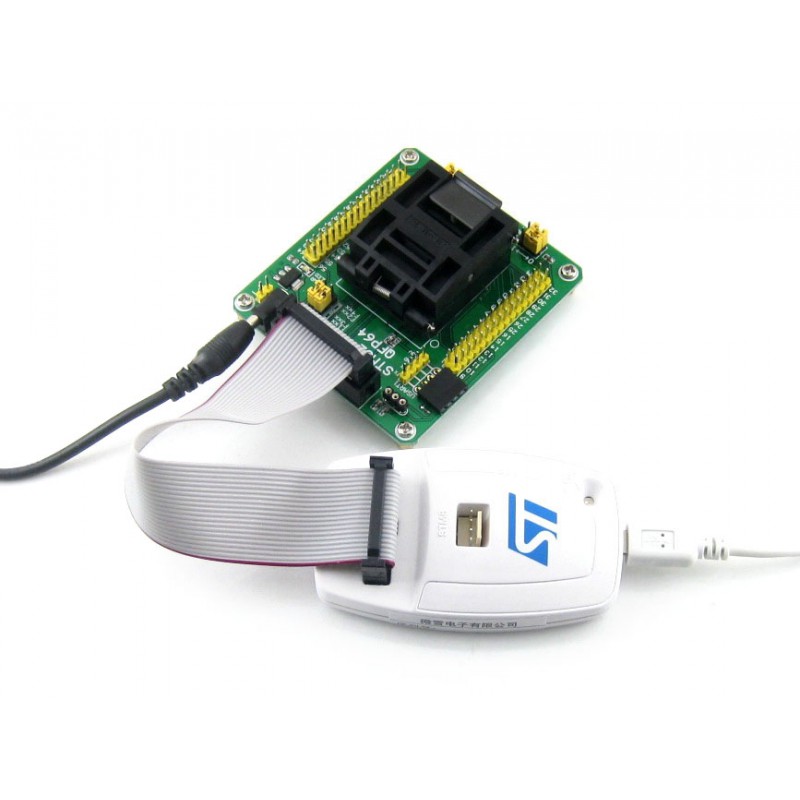

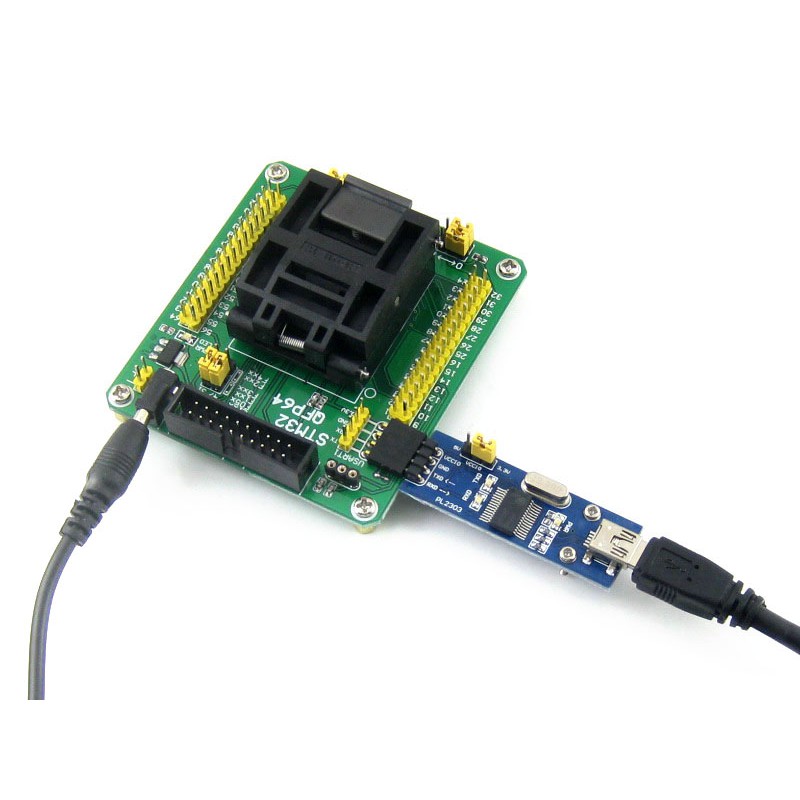

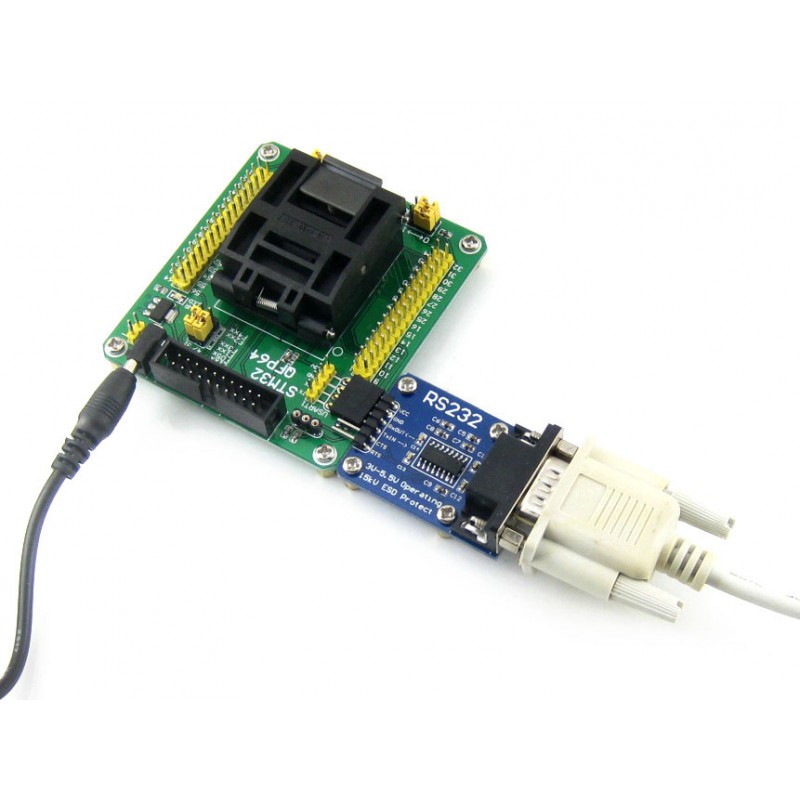

Przykład aplikacji:

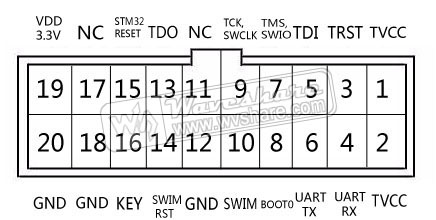

Układ złącza JTAG/SWD:

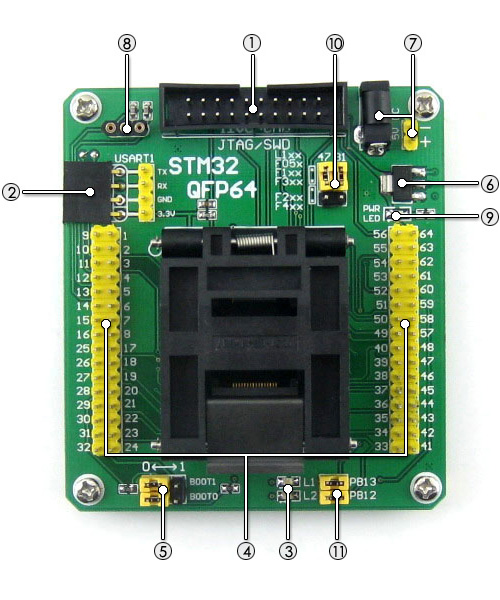

Budowa modułu:
- Port JTAG/SWD
- Port USART1
- Wskaźniki LED
- Gniazda pinowe podłączone do pinów MCU
- Konfiguracja trybu rozruchu
- Regulator pokładowy 3,3 V
- Zasilanie 5V
- Zewnętrzne gniazdo
- Wskaźnik zasilania
- Zworki wyboru urządzenia
- Zworki LED
- Kryształ 32.768K

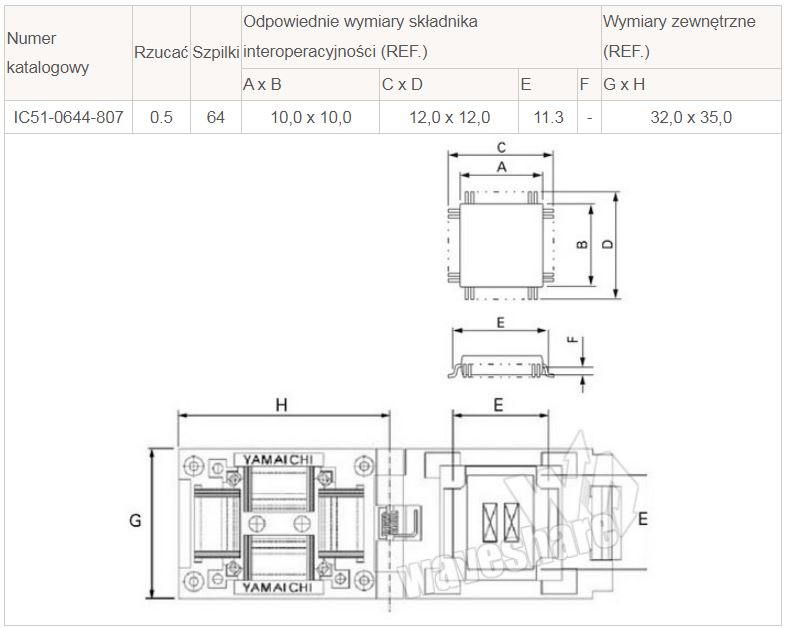

Wymiary:
Zestaw zawiera:
- Adapter programatora STM32-QFP64 x1
Wiki: STM32-QFP64
