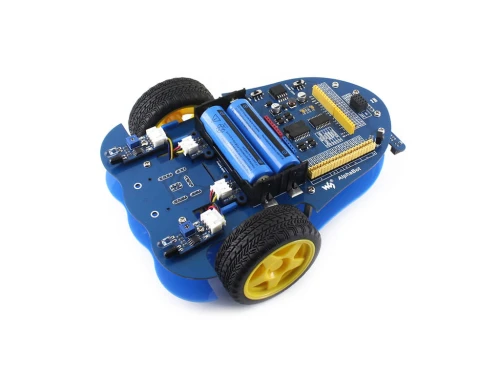

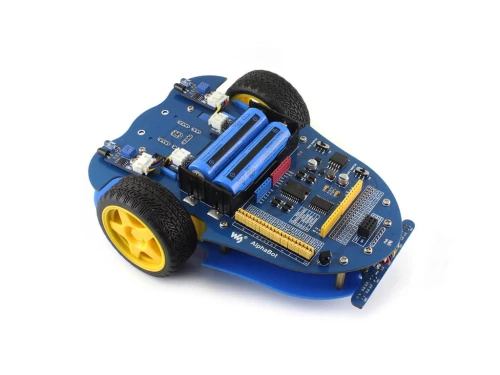

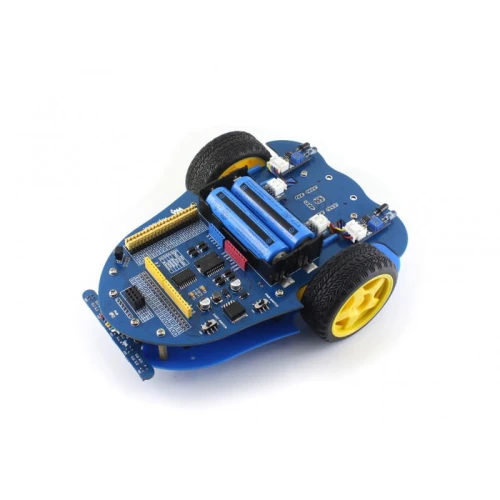

AlphaBot Platforma Mobilnego Robota dla Arduino Raspberry Pi

AlphaBot to robot platforma programistyczna kompatybilny z Raspberry Pi i Arduino.
Składa się z płyty głównej AlphaBot, podwozia i innych niezbędnych elementów aby wprawić Twojego robota w ruch. Wystarczy podłączyć płytę kontrolera: Raspberry Pi lub Arduino i użyć jednego z ogólnodostępnych przykładowych programów np. śledzenie linii, unikanie przeszkód, monitoring, WiFi / Bluetooth / ZigBee / pilot na podczerwień, etc,

Specyfikacja zestawu:

• Współpraca z Raspberry Pi/Arduino osobno lub jednocześnie
• Gniazdo dla Shieldów Arduino
• Modułowa budowa umożliwia bezproblemowe podłączanie modułów np: śledzenia lini, pomiar prędkości itp...
• sterownik silników: LM298P z zabezpieczeniem
• regulator napięcia: LM2596 zapewnia 5V dla Raspberry Pi/Arduino
• układ przetwornika AD TLC1543 umożliwia Raspberry Pi obsługę analogowych czujników

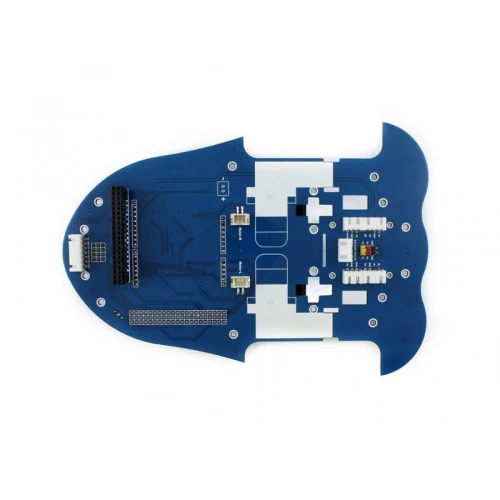

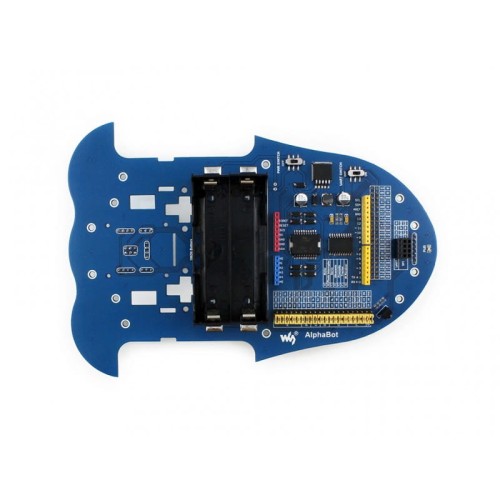

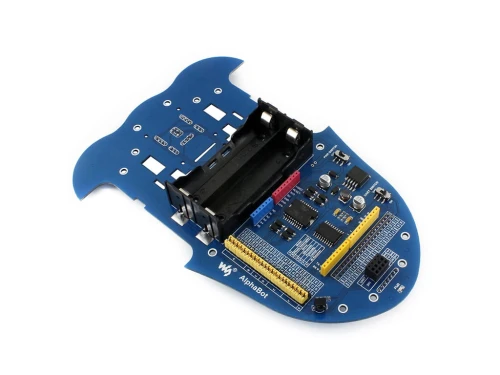

Opis płyty głównej zestawu:

1. Złącze do podłączenia Raspberry Pi
2. Złącze do podłączenia Arduino
3. Złącza silników
4. Złącze czujnika ultradźwieków
5. Złącze serwo
6. Złącze dla czujników przeszkód
7. Złącza czujników prądkości
8. Gniazdo baterii: typ baterii 18650
9. Dodatkowe wejście napięcia zasilania - nie wlutowane
10. Gniazdo dla Shieldów Arduino
11. Złącze UART dla modułów Bluetooth
12. Złącze SPI dla modułów NRF24L01
13. Złącze czujnika śledzenia linii
14. Układ TLC1543: 10-bitowy przetwornik Analogowo-Cyfrowy,umożliwia odczyt RPI czujników analogowych
15. Układ LM298P: podwójny mostek H, maksymalny prąd do 2A
16. Diody zabezpieczające mostek
17. Przełącznik zasilania
18. LM2596: stabilizator 5V
19. LED: wskaźnik zasilania
20. Przełącznik UART: umożliwiający komunikacje pomiędzy RPI i Arduino
21. Odbiornik podczerwieni
22. Zworki konfigurujące sterowanie Raspberry Pi/Arduino

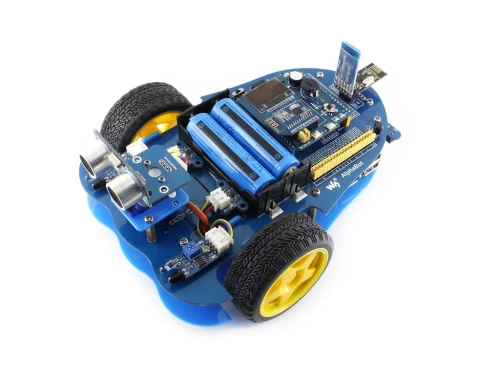

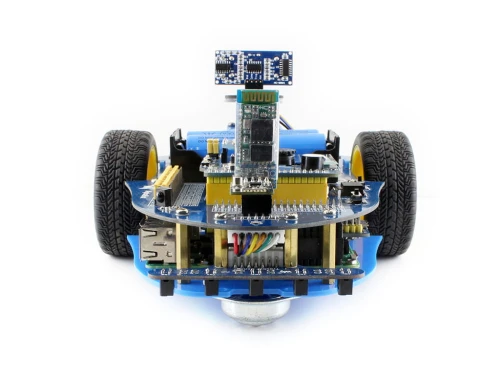

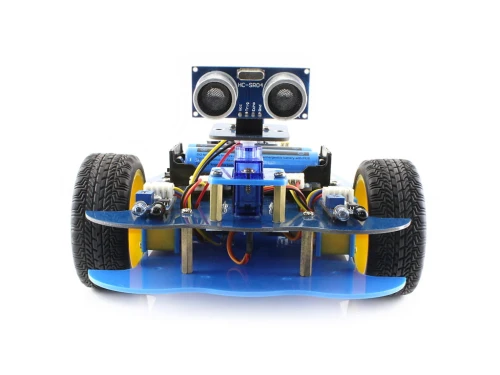

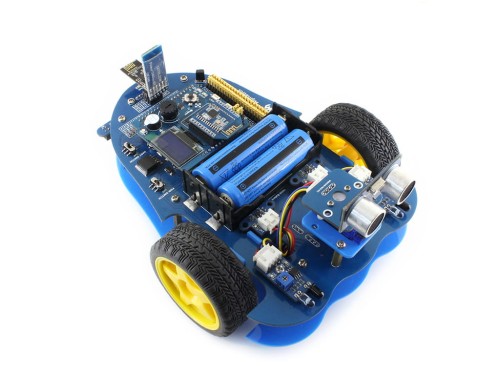

Przykłady zastosowań:

Dodatkowe informację, przykłady oprogramowania:  www.waveshare.com/wiki/AlphaBot

Zestaw zawiera:

1. Płyta główna AlphaBot  x1
2. Czujnik śledzenia lini x1
3. Optyczny czujnik służący do pomiaru prędkości kół x2
4. Optyczny czujnik odbiciowy x2
5. Silnik z przekładnią 2sztuki
6. Koła AlphaBot 2sztuki
7. Podwozie AlphaBot z plexy  x1
8. Uchwyty do montaży silników 4sztuki
9. Koło poruszające się w każdym kierunku x1
10. Dysk enkodera 20-przesłon 2 sztuki
11. Pilot podczerwieni  x1
12. Kabel XH2.54 4cm 4Pin 2sztuki
13. Kabel XH2.54 4cm 3Pin 2sztuki
14. Kabel XH2.54 4cm 7Pin x1
15. Zestaw śrub x1

Wiki: AlphaBot

Do działania wymagany jest kontroler zgodny z Arduino UNO lub Raspberry Pi.

Zestaw do samodzielnego montażu.

 Waga zestawu:  0.541 kg
