Bramka Zigbee ZBBridge-P z wgranym oprogramowaniem SUPLA

Bramka Zigbee z wgranym oprogramowaniem SUPLA

Urządzenie zostało przygotowane na bazie SONOFF ZBBridge-P z układami ESP32 i CC2652P. Bramka umożliwia integrację kompatybilnych czujników, sterowników rolet, przekaźników i włączników Zigbee z SUPLA Cloud.

Najważniejsze cechy:

Integracja Zigbee z SUPLA

Bramka pozwala korzystać z kompatybilnych urządzeń Zigbee bezpośrednio w systemie SUPLA. Po sparowaniu urządzenia oprogramowanie rozpoznaje jego producenta i model, a następnie automatycznie przypisuje odpowiedni typ kanału SUPLA.

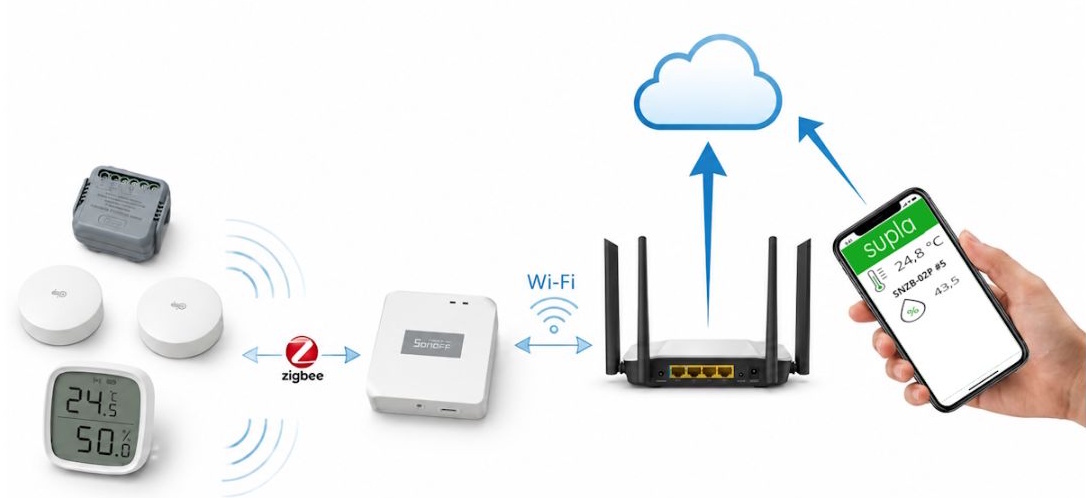

Po zarejestrowaniu bramki i jej kanałów w SUPLA Cloud urządzenia Zigbee są dostępne w aplikacji SUPLA. Czujniki przekazują bieżące pomiary, sterowniki rolet umożliwiają sterowanie położeniem rolety, natomiast przekaźniki i włączniki są prezentowane jako standardowe kanały przełączników.

Obsługiwane urządzenia Zigbee

Oprogramowanie obsługuje modele sprawdzone pod kątem współpracy z bramką. Lista kompatybilnych urządzeń jest stopniowo rozszerzana.

Sterowniki scen i piloty

• SONOFF SNZB-01M – sterownik scen i pilot Zigbee.
• MOES ZR-SR-R01-WH-MS – czteroprzyciskowy pilot Zigbee, obsługujący do 12 zdarzeń.
• MOES ZR-SR-R01-GR-MS – czteroprzyciskowy pilot Zigbee, obsługujący do 12 zdarzeń.

Czujniki temperatury i wilgotności

• SONOFF SNZB-02P – bateryjny czujnik temperatury i wilgotności.
• SONOFF SNZB-02D – bateryjny czujnik temperatury i wilgotności z wyświetlaczem LCD.
• SONOFF SNZB-02DR2 – bateryjny czujnik temperatury i wilgotności z wyświetlaczem LCD.
• SONOFF SNZB-02LD – bateryjny czujnik temperatury z przewodową sondą.
• SONOFF SNZB-02WD – zewnętrzny czujnik temperatury i wilgotności IP65 z wyświetlaczem LCD.
• MOES ZSS-S01-TH-C-MS – czujnik temperatury i wilgotności.

Czujniki otwarcia, ruchu i obecności

• SONOFF SNZB-04P – czujnik otwarcia drzwi i okien.
• SONOFF SNZB-04PR2 – czujnik otwarcia drzwi i okien.
• MOES ZSS-S01-GWM-C – czujnik otwarcia drzwi i okien.
• SONOFF SNZB-03PR2 – czujnik ruchu i jasności.
• SONOFF SNZB-06P – radarowy czujnik ruchu i obecności.

Czujniki zalania i deszczu

• SONOFF SNZB-05P – bateryjny czujnik zalania.
• MS1 – czujnik deszczu, prezentowany w SUPLA jako czujnik zalania.

Sterowniki rolet

• SONOFF MINI-ZBRBS – dopuszkowy sterownik rolet Zigbee z automatyczną kalibracją.
• MOES ZM-108-M – dopuszkowy sterownik rolet Zigbee.

Przekaźniki i przełączniki

• SONOFF ZBMINIL2 – miniaturowy dopuszkowy przełącznik Zigbee bez przewodu neutralnego N.
• SONOFF MINI-ZBD – beznapięciowy przekaźnik Zigbee 3.0.
• SONOFF MINI-ZB2GS – dwukanałowy przełącznik Zigbee, pełniący również funkcję routera Zigbee.
• MOES ZM-104-M – dopuszkowy przekaźnik pełniący również funkcję routera Zigbee.

Włączniki światła bez przewodu neutralnego N

• MOES ZS-B-EU1-WH-MS – jednoobwodowy włącznik światła.
• MOES ZS-B-EU2-WH-MS – dwukanałowy włącznik światła.
• MOES ZS-SR-EU1-WH-MS – biały, jednoobwodowy włącznik światła Star Ring.
• MOES ZS-SR-EU1-GY-MS – szary, jednoobwodowy włącznik światła Star Ring.
• MOES ZS-SR-EU2-WH-MS – biały, dwukanałowy włącznik światła Star Ring.
• MOES ZS-SR-EU2-GY-MS – szary, dwukanałowy włącznik światła Star Ring.

Uwaga: jeżeli urządzenia nie ma na liście, nie jest obsługiwane. Bramka odrzuca urządzenia, które nie zostały przez nas dodane i sprawdzone.

Obsługa czujników temperatury i wilgotności

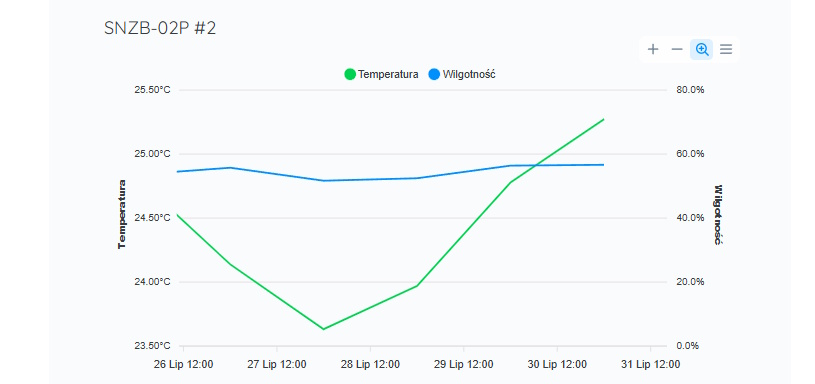

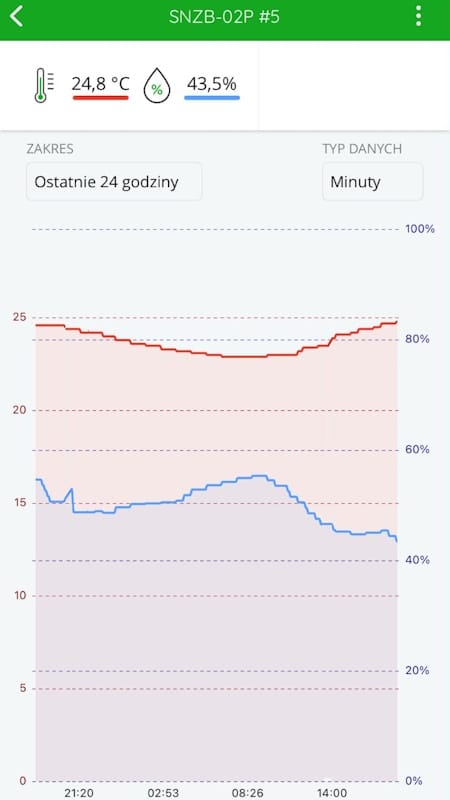

Pomiary z kompatybilnych czujników temperatury i wilgotności są dostępne w aplikacji SUPLA oraz w serwisie SUPLA Cloud. Dane historyczne umożliwiają analizę zmian temperatury i wilgotności w czasie.

Sterowanie roletami Zigbee

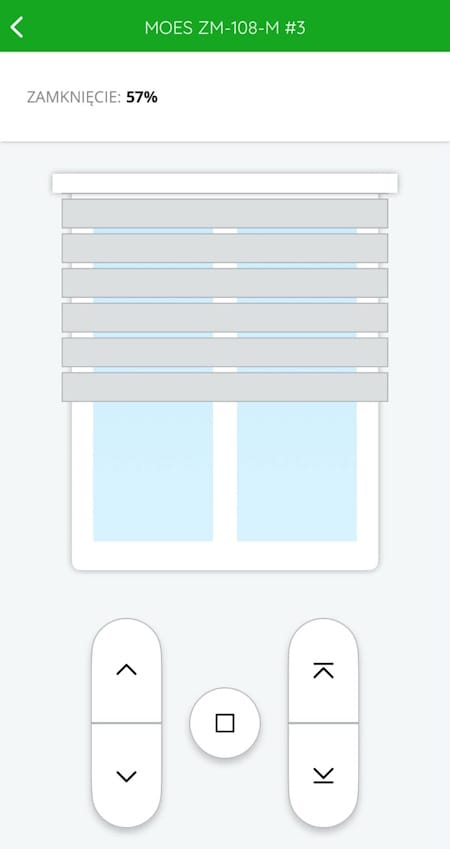

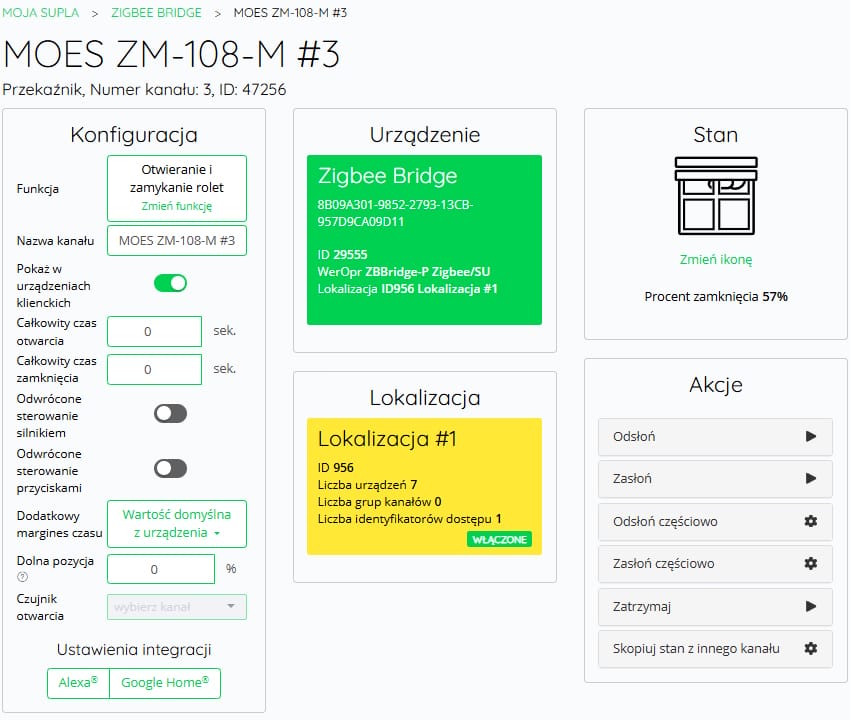

Bramka współpracuje ze sterownikiem rolet MOES ZM-108-M. Oprogramowanie umożliwia przeprowadzenie kalibracji czasu ruchu rolety, a po jej wykonaniu w SUPLA dostępne są polecenia otwierania, zamykania i zatrzymywania oraz informacja o procentowym położeniu rolety.

Zarządzanie przez panel WWW

Po wpisaniu lokalnego adresu IP bramki w przeglądarce dostępny jest panel konfiguracyjny. Umożliwia on konfigurację połączenia Wi-Fi i SUPLA Cloud, zarządzanie urządzeniami Zigbee, kontrolę ich parametrów oraz aktualizację oprogramowania bramki.

• Konfiguracja sieci Wi-Fi.
• Konfiguracja połączenia z SUPLA Cloud.
• Dodawanie i usuwanie urządzeń Zigbee.
• Podgląd producenta i modelu urządzenia.
• Podgląd czasu od ostatniej wiadomości urządzenia.
• Odczyt jakości połączenia LQI.
• Odczyt poziomu baterii.
• Rozróżnianie routerów i urządzeń końcowych Zigbee.
• Aktualizacja oprogramowania przez OTA.

Platforma sprzętowa

Bramka została przygotowana na bazie SONOFF ZBBridge-P. Za komunikację sieciową i obsługę oprogramowania odpowiada układ ESP32, natomiast komunikację z urządzeniami Zigbee realizuje układ CC2652P.

Specyfikacja techniczna

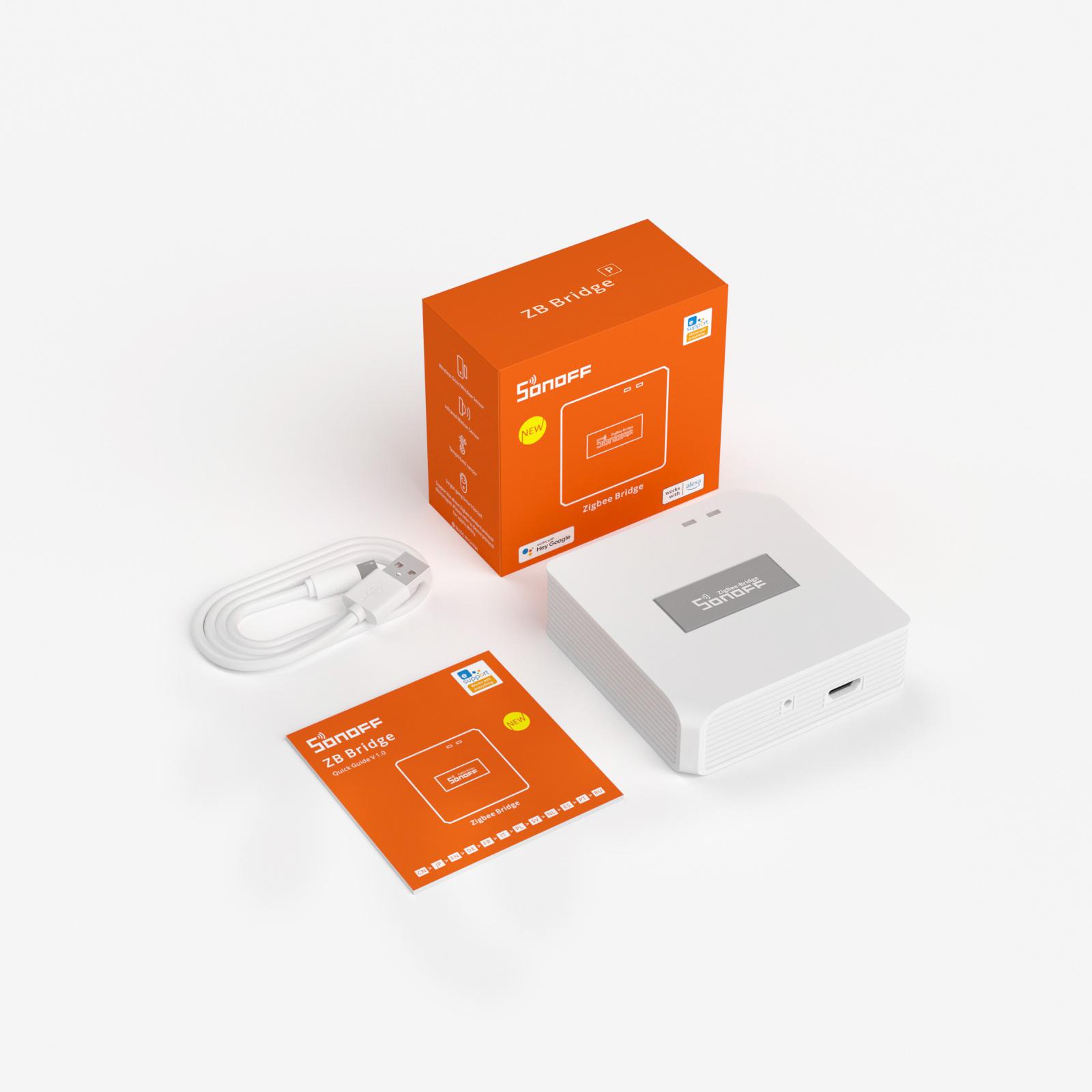

Zawartość zestawu
