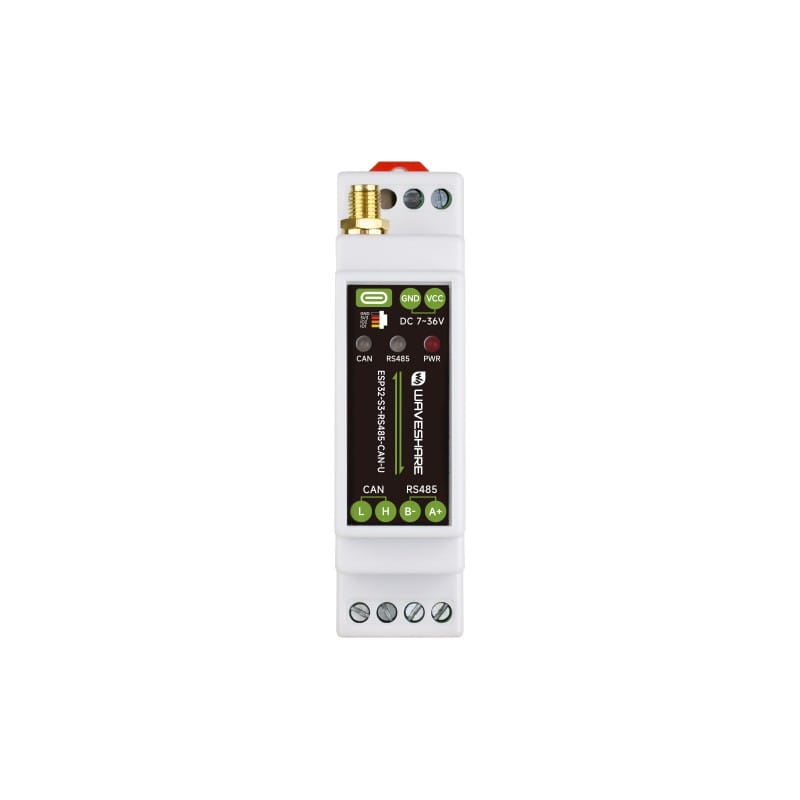

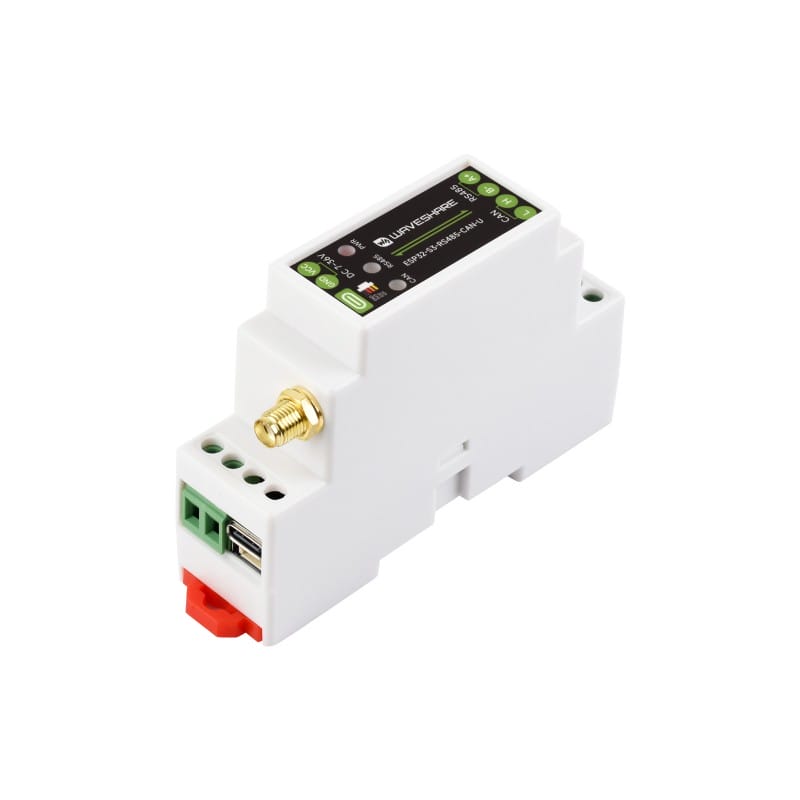

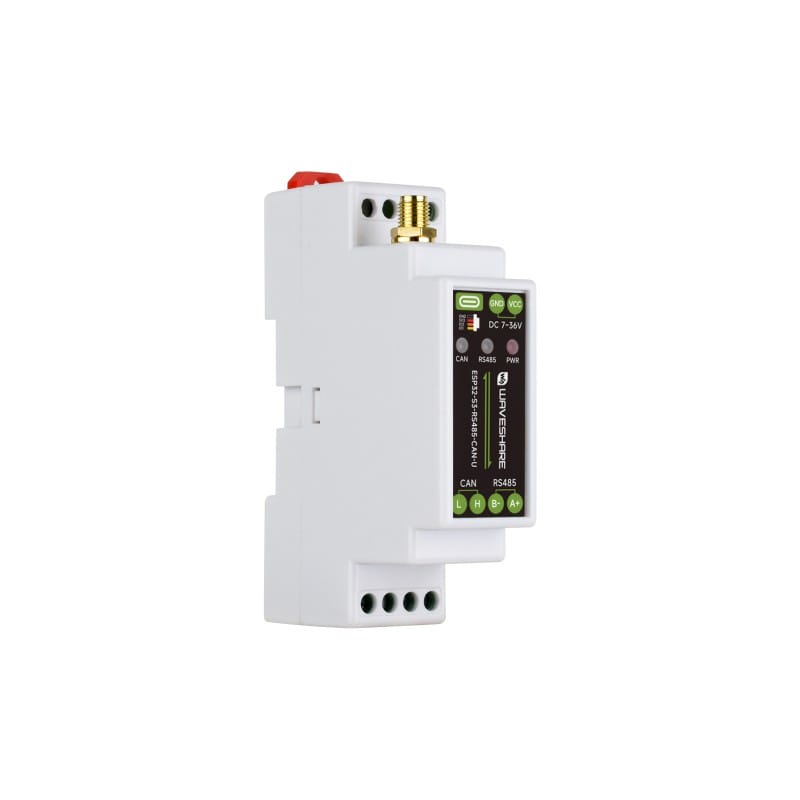

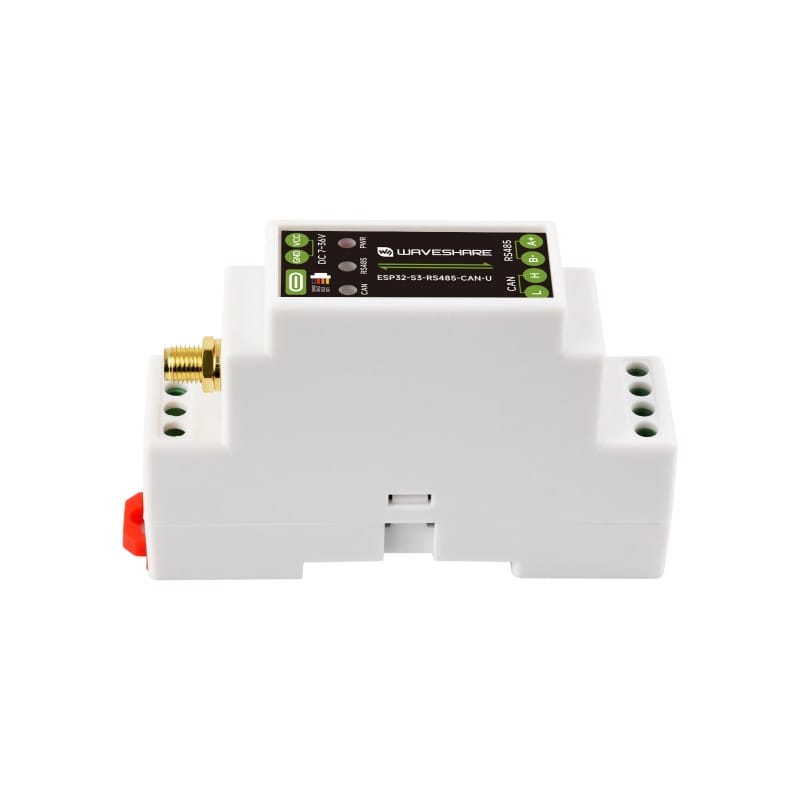

Przemysłowy sterownik ESP32-S3-RS485-CAN-U z RS485 CAN WiFi Bluetooth anteną SMA do szyny DIN Waveshare
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Przemysłowa płytka ESP32-S3 z RS485 i CAN oraz zewnętrzną anteną SMA - Wi-Fi, Bluetooth, Szyna DIN
Przemysłowy sterownik oparty na układzie ESP32-S3, wyposażony w izolowane interfejsy RS485 i CAN oraz łączność Wi-Fi i Bluetooth 5 (LE). Wersja ESP32-S3-RS485-CAN-U posiada fabrycznie aktywną zewnętrzną antenę ze złączem SMA, zapewniając lepszy zasięg komunikacji bezprzewodowej.
Najważniejsze cechy:
- Procesor ESP32-S3 Xtensa 32-bit LX7 Dual-Core o taktowaniu do 240 MHz.
- Łączność Wi-Fi 2.4GHz oraz Bluetooth 5 LE.
- Zewnętrzna antena Wi-Fi/Bluetooth ze złączem SMA.
- Fabrycznie aktywna antena zewnętrzna.
- Izolowany interfejs RS485 z automatyczną kontrolą kierunku transmisji.
- Izolowany interfejs CAN z zabezpieczeniami TVS i ESD.
- Zasilanie 7-36V DC przez złącze śrubowe.
- Wbudowany zegar czasu rzeczywistego RTC PCF85063.
- Cyfrowa izolacja sygnałów oraz izolacja zasilania.
- Zabezpieczenia przeciwprzepięciowe, ESD oraz TVS.
- Obudowa do montażu na standardowej szynie DIN.
- Diody LED sygnalizujące zasilanie oraz aktywność RS485 i CAN.
Wielopoziomowa izolacja i ochrona obwodów
Sterownik zaprojektowano do pracy w wymagających warunkach przemysłowych. Zastosowana izolacja galwaniczna oddziela układy sterujące od zakłóceń, natomiast zabezpieczenia TVS i ESD chronią interfejsy komunikacyjne przed przepięciami i wyładowaniami elektrostatycznymi.

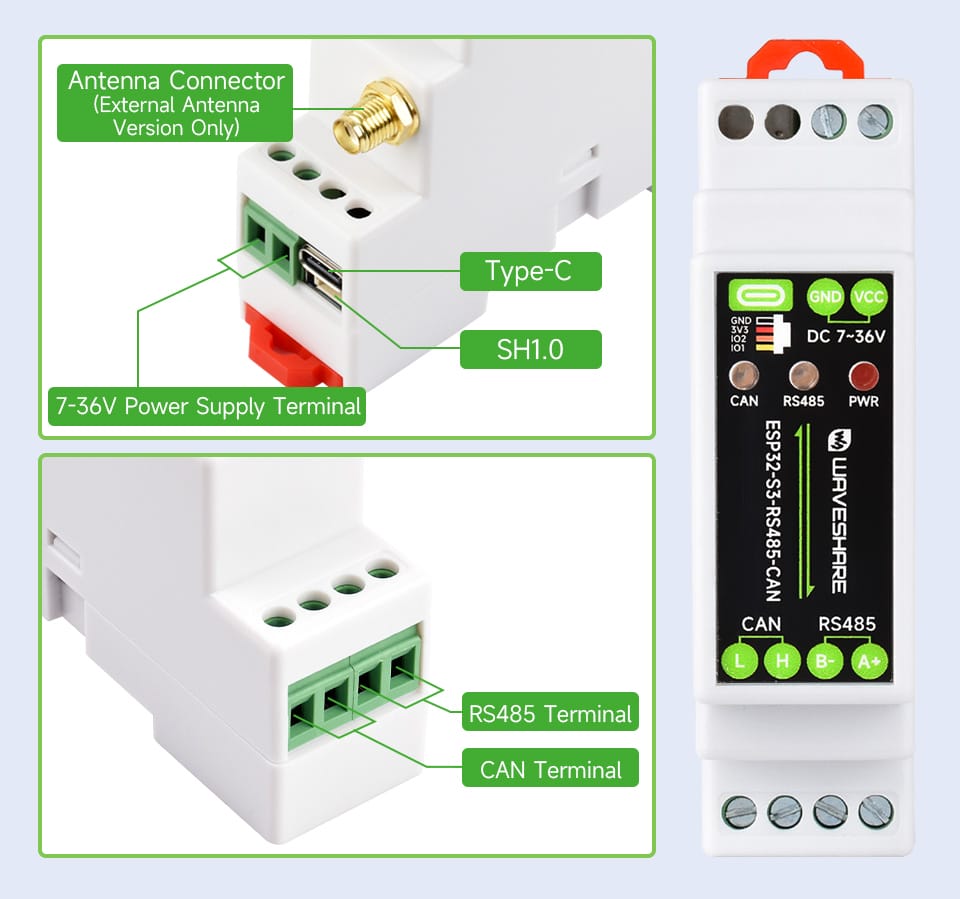

Opis interfejsów i terminali
Sterownik wyposażono w złącza śrubowe dla magistral RS485, CAN oraz zasilania. Programowanie i diagnostyka odbywają się przez port USB Type-C, natomiast komunikację bezprzewodową zapewnia fabrycznie aktywna antena zewnętrzna ze złączem SMA.
Budowa płytki i komponenty
- ESP32-S3: Procesor 240MHz, Wi-Fi/BLE
- Przetwornica DC-DC: Zasilanie 3.3V / 2A
- Złącze pinheader: Raster 2.0mm
- Terminal zasilania: 7-36V DC
- Port USB Type-C: Programowanie i zasilanie
- Złącze RTC: Bateria podtrzymująca
- Złącze SMA: Antena Wi-Fi/Bluetooth
- Moduł radiowy: Fabrycznie aktywna antena zewnętrzna
- Pamięć Flash: 16MB
- Izolacja cyfrowa
- Transceiver CAN
- Diody LED: PWR, RS485, CAN
- Przycisk BOOT
- Przycisk RESET
- Izolacja zasilania
- Rezystor terminujący RS485: 120Ω
- Rezystor terminujący CAN: 120Ω
- Złącza RS485 i CAN
- RTC PCF85063
- Układ zasilania DC-DC
- Stabilizator LDO ME6217C33M5G
- Transceiver RS485
- Diody TVS
Specyfikacja techniczna
- Model: ESP32-S3-RS485-CAN-U
- Mikrokontroler: ESP32-S3R8 Dual-Core
- Taktowanie: do 240 MHz
- Łączność: Wi-Fi 2.4GHz + Bluetooth 5 LE
- Antena: Zewnętrzna SMA (aktywna domyślnie)
- Pamięć Flash: 16MB
- Zasilanie: 7-36V DC lub 5V USB-C
- Interfejsy: Izolowane RS485 i CAN
- Zabezpieczenia: TVS, ESD, Surge
- RTC: PCF85063
- Obudowa: Do montażu na szynie DIN
- Wymiary: 91.6 × 23.3 × 58.7 mm

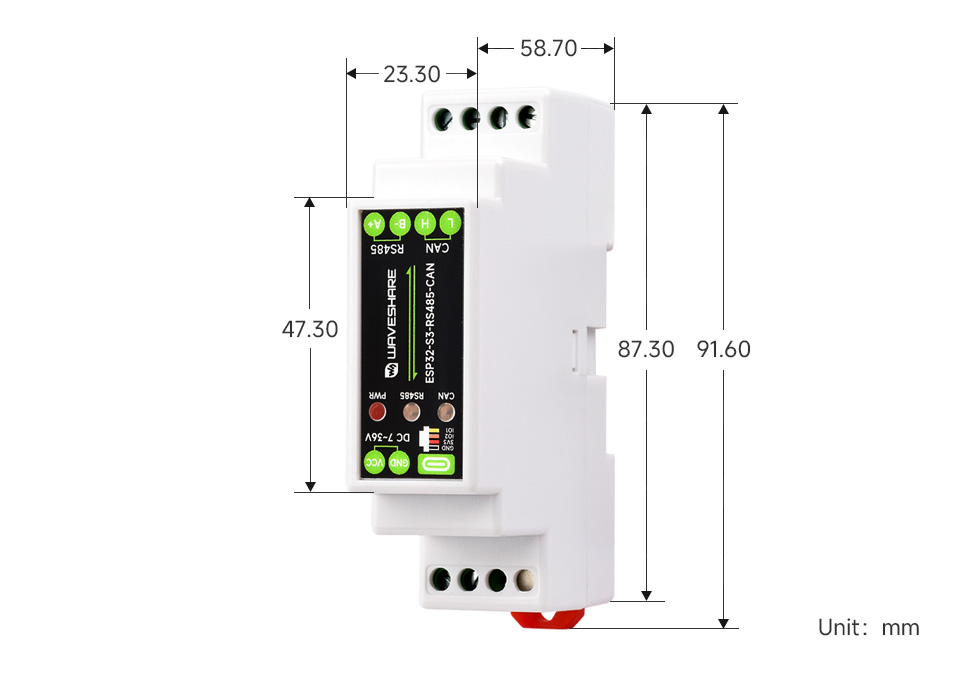

Wymiary zewnętrzne

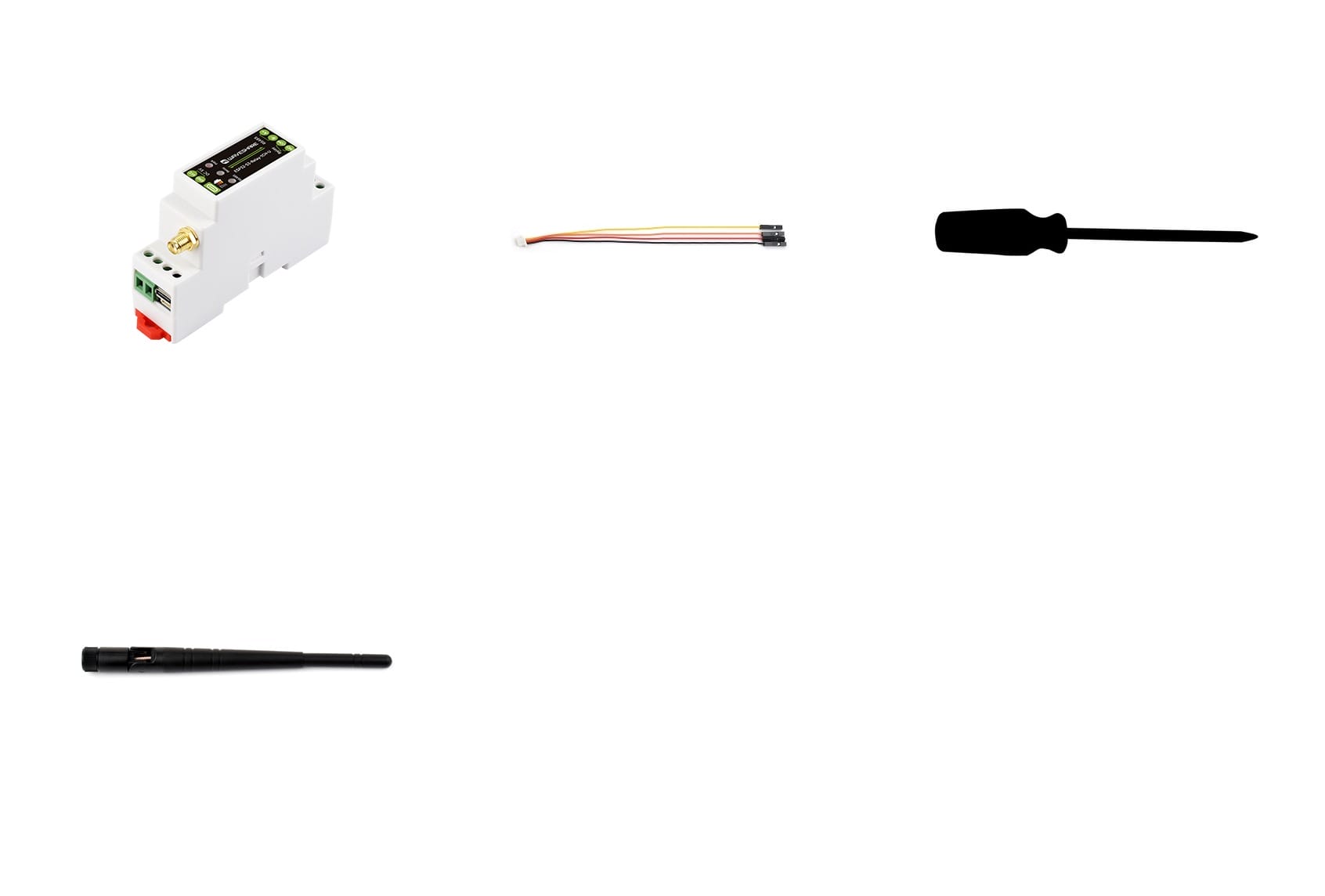

Zawartość zestawu
- ESP32-S3-RS485-CAN-U ×1
- Antena SMA ×1
- Przewód SH1.0 4PIN (~150 mm) ×1
- Śrubokręt ×1
