Czujnik obecności człowieka radar 24GHz FMCW - HLK-LD2412
HLK-LD2412 to wysoce czuły moduł detekcji obecności człowieka wyprodukowany przez firmę Hi-Link, wykorzystujący technologię radaru 24GHz FMCW. Pozwala na precyzyjne wykrywanie zarówno ruchu, jak i mikroruchów w odległości do 9 metrów przy rozdzielczości pomiaru 0,75 m. Dzięki obsłudze interfejsów UART oraz GPIO i możliwości zasilania napięciem 5V lub 3.3V, moduł ten stanowi idealne, gotowe do podłączenia rozwiązanie dla systemów Smart Home, inteligentnego oświetlenia i zabezpieczeń IoT.
Najważniejsze cechy:
- Technologia radaru 24GHz FMCW do precyzyjnego śledzenia ruchu i stanów statycznych.
- Maksymalny zasięg detekcji do 9 metrów (z możliwością konfiguracji dystansu).
- Szeroki kąt wykrywania sięgający ±75 stopni.
- Zgodność z przepisami dotyczącymi widma FCC oraz CE.
- Wizualne narzędzia do debugowania i bezproblemowej konfiguracji.
- Obsługa interfejsów wyjściowych: GPIO (poziom 3.3V) oraz UART (domyślny baudrate 115200).
- Wysoka czułość dzięki inteligentnemu algorytmowi regulacji parametrów.
- Kompaktowy rozmiar i wsparcie dla montażu sufitowego oraz ściennego.
Przykłady zastosowań
Czujnik HLK-LD2412 znajdzie szerokie zastosowanie w aplikacjach związanych z automatyką i internetem rzeczy (AIoT). Do najpopularniejszych scenariuszy należą:
- Sterowanie oświetleniem: Automatyczne włączanie świateł w budynkach użyteczności publicznej, korytarzach i domach w momencie wejścia osoby do strefy.
- Interaktywne ekrany i reklamy: Wybudzanie paneli reklamowych z trybu czuwania tylko w przypadku obecności widza przed ekranem, co obniża zużycie energii.
- Ochrona zdrowia i życia: Odłączanie systemów promieniowania UV lub sprzętu przemysłowego, gdy w zasięgu radaru pojawi się człowiek.
- Inteligentne AGD: Samoczynne wyłączanie telewizora, klimatyzatora i innych urządzeń po dłuższym braku domowników w pokoju.
- Systemy alarmowe: Wykrywanie intruzów, przebywania i poruszania się w strzeżonych strefach.

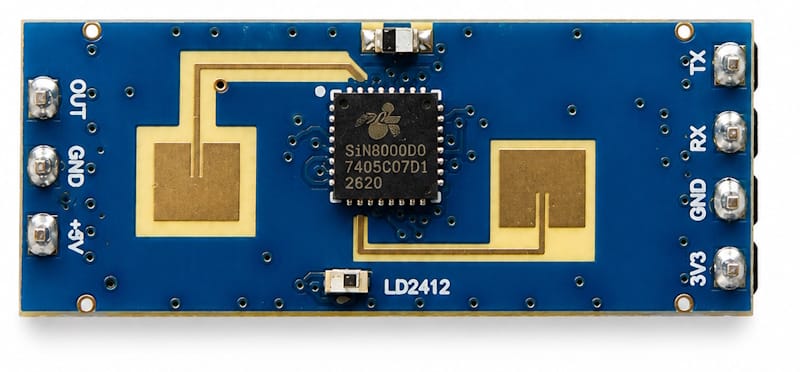

Wyprowadzenia i konfiguracja
Moduł wyprowadza stan wykrytego celu bezpośrednio przez pin IO (domyślnie wysoki stan oznacza obecność człowieka). Dodatkowo, za pomocą UART przesyłane są m.in. dane pomocnicze o odległości, co pozwala użytkownikowi na swobodne dostosowanie reakcji urządzenia do wytycznych aplikacji. Do poprawnej pracy zasilacz musi oferować wydajność prądową wyższą niż 200mA.

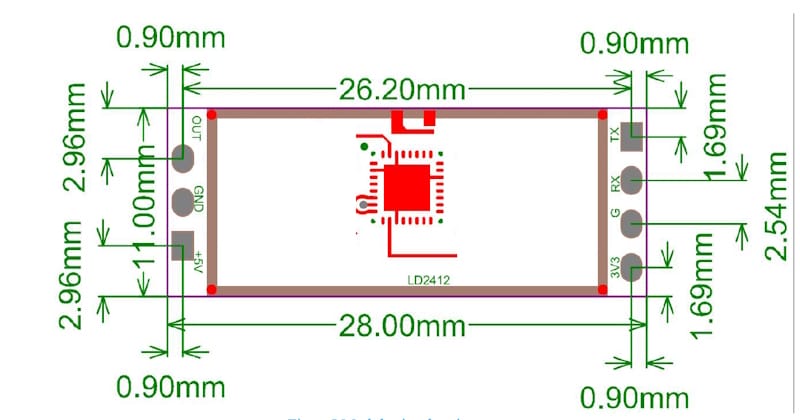

Wymiary modułu

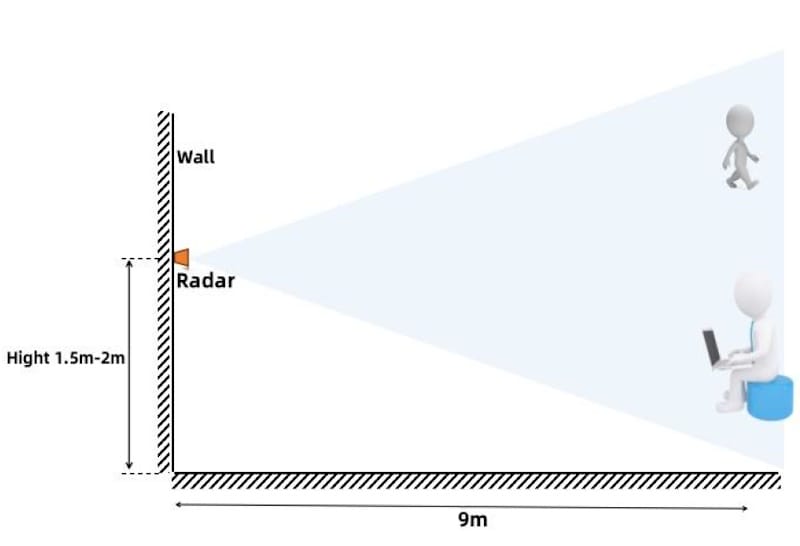

Metody instalacji i obszar wykrywania
Urządzenie może być zamontowane w optymalny sposób do danej przestrzeni w celu pokrycia sygnałem całego docelowego obszaru pracy.

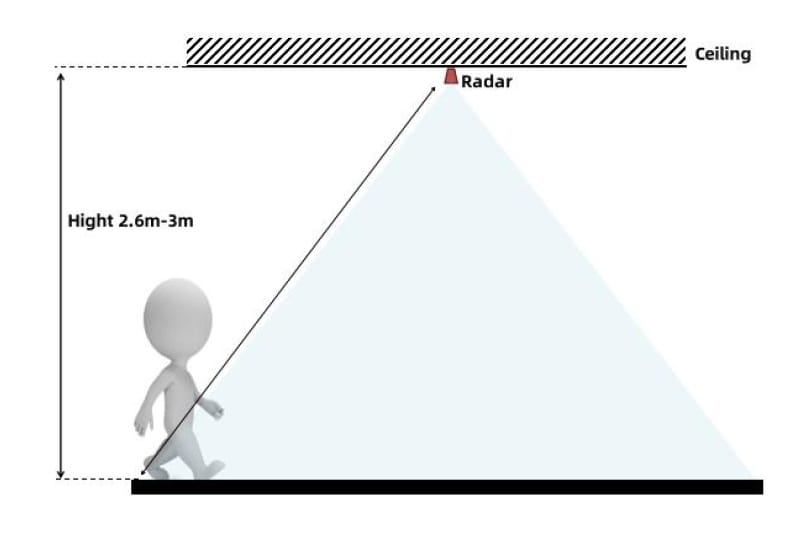

Schemat instalacji na suficie:
Specyfikacja techniczna
- Częstotliwość pracy: 24GHz ~ 24.25GHz (ISM)
- Modulacja: FMCW
- Zasięg detekcji: 0.75 m do 9 m (regulowany)
- Kąt detekcji: ±75°
- Rozdzielczość pomiaru dystansu: 0.75 m
- Szerokość pasma (Sweep bandwidth): 250MHz
- Napięcie zasilania: DC 5V lub DC 3.3V
- Wymagana wydajność zasilacza: > 200mA
- Średni pobór prądu: 90mA
- Interfejsy: 1x GPIO (poziom logiczny 3.3V), 1x UART
- Temperatura pracy: -40°C do 85°C
- Wymiary: 11 mm x 28 mm
Zawartość zestawu
- Moduł czujnika obecności człowieka HLK-LD2412
