CoreH743I moduł z STM32H743IIT6

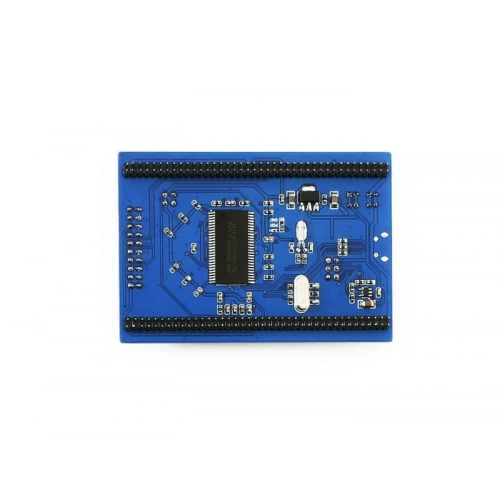

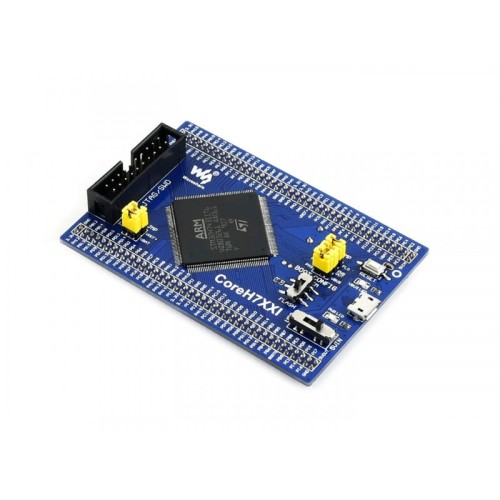

coreh743i CoreH743I moduł z STM32H743IIT6 Cortex-M7
  • nowość
Dostępność:: brak towaru
Cena:: 130,00 zł 130.00
Cena netto: 105,69 zł
ilość szt.
dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: CoreH743I Waveshare 16635

Opis

CoreH743I moduł z mikrokontrolerem STM32H743IIT6, budowa modułu umożliwia łatwą rozbudowę systemu. Moduł idealany do rozpoczęcia pracy z STM32H743IIT6 Cortex -M7.



  • Minimalny gotowy do uruchomienia system, zawiera obwód zegara, zarządzanie energią USB, złącze USB itp.
  • Pamięć 64M Bit SDRAM
  • Wszystkie porty I/O dostępne na wyprowadzeniach goldpin
  • Interfejs programowania/debugowania JTAG/SWD
  • Rozstaw wyprowadzeń goldpin płytki: 2.0mm



Opis płyty

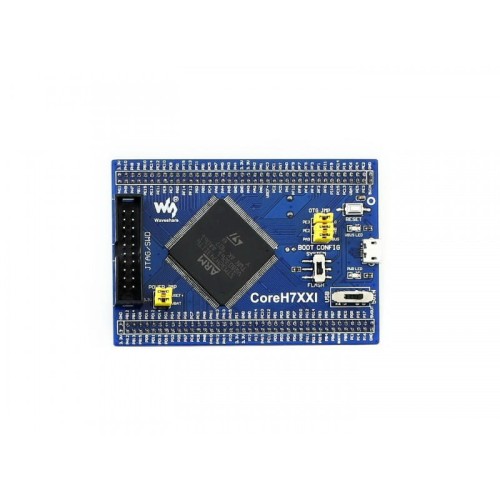

  1. STM32H743IIT6: wysokowydajny mikrokontroler STM32 wyposażony w:
    • Core: Cortex-M7 32-bit RISC + double-precision FPU + Chrom-ART graphic accelerator
    • Feature: single-cycle DSP instructions
    • Operating Frequency: 480MHz, 1027 DMIPS / 2.14 DMIPS/MHz
    • Operating Voltage: 1.62V-3.6V
    • Package: LQFP176
    • Memories: 2MB Flash, 1MB RAM (864KB User+192KB TCM+4KB Backup)
    • MCU communication Interfaces:
      • 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S
      • 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI
      • 1 x FMC, 2 x SDMMC, 10 x TIM , 5 x LPTIM
      • 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI
      • 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick
      • 1 x USB 2.0 OTG FS
      • 1 x USB 2.0 OTG HS (supports external HS PHY through ULPI)
      • 1 x 10/100 Ethernet MAC
    • AD & DA converters: 3 x AD (16-bit); 2 x DA (12-bit)
    • Debugging/Programming: wspiera JTAG/SWD, IAP
  2. IC42S16400J / IS42S16400J: SDRAM 1 Meg Bits x 16 Bits x 4 Banks (64-MBIT)
  3. STMPS2151STR: zarządzanie zasilaniem USB
  4. AMS1117-3.3: 3.3V regulator napięcia
  5. 8M crystal
  6. 32.768K crystal, dla wewnętrznego układ RTC
  7. Reset button
  8. VBUS LED: USB wskaźnik USB
  9. PWR LED: wskaźnik zasilania
  10. Przełącznik źródła zasilania, zasilanie poprzez 5Vin lub złącze USB
  11. Wybór źródła Boot,  konfiguracja pinu BOOT0
  12. Interfejs JTAG/SWD :  debugowanie/programowania
  13. Złącze USB , wspiera tryby Device / Host
  14. Wyprowadzenie mikrokontrolera, VCC, GND oraz piny I/O są dostępne na tych złączach
  15. Zworka wyboru zasilania
    • VBAT: połączenie z napięciem zasilania lub podłączenie do zewnętrznego źródła np. baterii
    • VREF: połączenie VREF+ do VCC
  16. Zworka trybu OTG
    • zwarta gdy używany jest tryb USB OTG/HOST



JTAG/SWD



Wyprowadzenia JTAG

Wyprowadzenia SWD

Wymiary



Zestaw zawiera:

  • Moduł CoreH743I x 1
  • Kabel USB A do MicroUSB











Wiki: CoreH743I

Schemat: CoreH743I_SchDoc

Przykłady oprogramowania: OpenH743I-C_code



Dane techniczne

Mikrokontroler STM32H743IIT6
Rdzeń Cortex-M7
