Czujnik ruchu mmWave Zigbee 3.0 z włącznikiem światła SVL01-Z

Czujnik ruchu mmWave Zigbee 3.0 z włącznikiem światła SVL01-Z

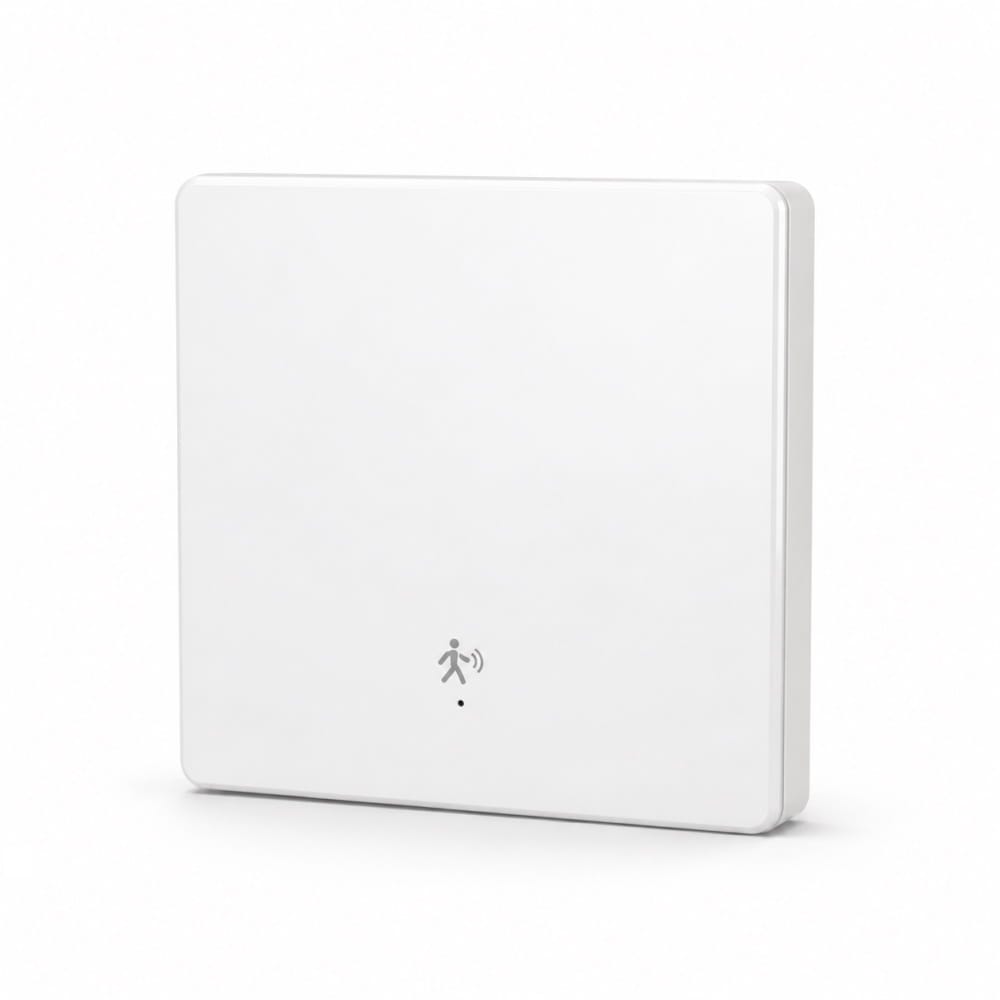

SVL01-Z to inteligentny, bardzo czuły czujnik ruchu mmWave 10 GHz z funkcją ściennego włącznika światła. Urządzenie wykrywa ruch oraz drobne poruszenia w pomieszczeniu, steruje oświetleniem przez wbudowany przekaźnik i komunikuje się przez Zigbee 3.0 z aplikacją Tuya lub Smart Life.

W praktyce SVL01-Z najlepiej sprawdza się jako zaawansowany czujnik ruchu do automatycznego włączania i wyłączania światła. Dzięki technologii radarowej mmWave jest czulszy niż klasyczne czujniki PIR, jednak nie należy traktować go jako precyzyjnego czujnika stałej obecności osoby pozostającej całkowicie bez ruchu.

Najważniejsze cechy:

Czujnik ruchu do automatycznego sterowania światłem

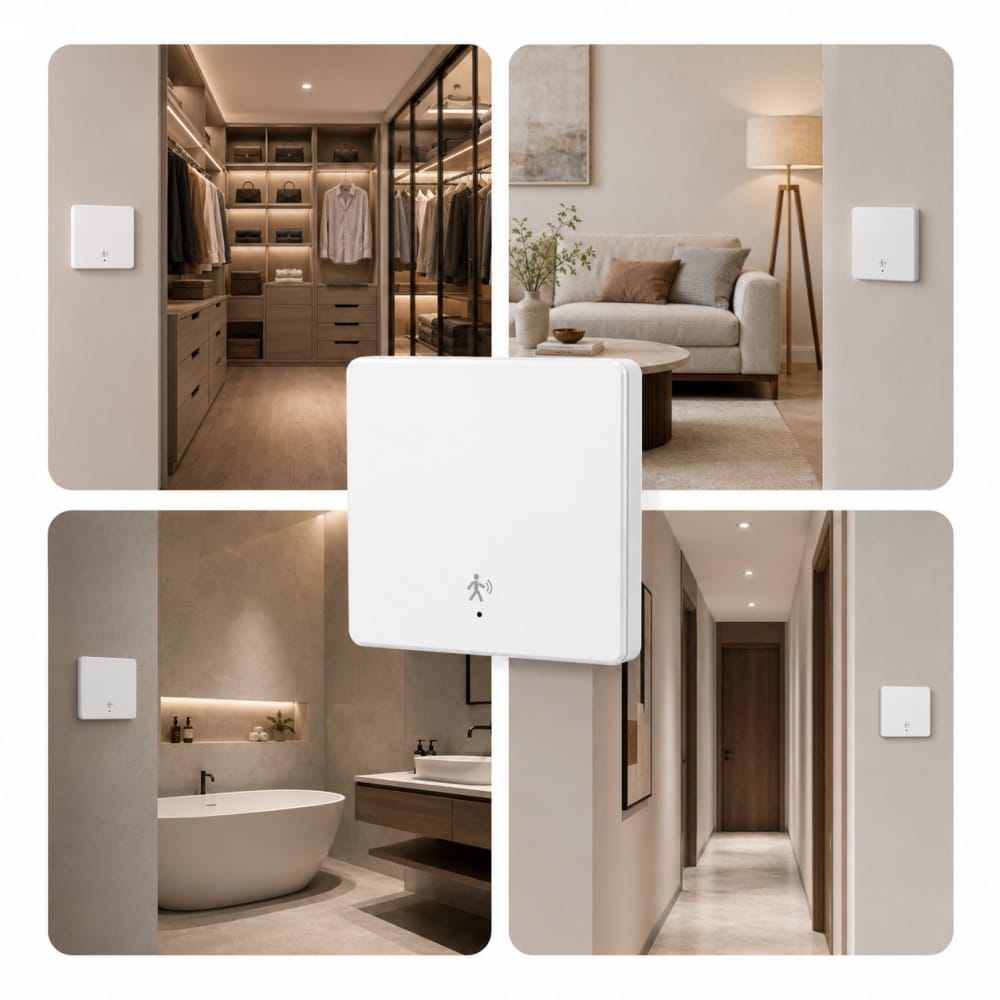

Główną funkcją urządzenia jest automatyczne sterowanie oświetleniem po wykryciu ruchu lub drobnych poruszeń w pomieszczeniu. Czujnik może włączyć światło po wejściu do pokoju, korytarza, łazienki lub innego pomieszczenia, a następnie wyłączyć je po upływie ustawionego czasu.

Wbudowany włącznik pozwala również sterować światłem ręcznie, dlatego moduł może zastąpić klasyczny przełącznik ścienny i jednocześnie dodać funkcję automatycznej detekcji ruchu. Funkcja przycisku oraz funkcja czujnika mogą być wykorzystane razem lub rozdzielone w automatyzacjach.

Technologia mmWave zamiast klasycznego PIR

Radar mmWave 10 GHz wykrywa ruch inaczej niż typowy czujnik PIR. Klasyczny PIR reaguje głównie na zmianę promieniowania cieplnego, natomiast czujnik radarowy reaguje na ruch i niewielkie poruszenia w polu detekcji. Dzięki temu SVL01-Z może działać czulej i stabilniej w wielu zastosowaniach oświetleniowych.

Należy jednak pamiętać, że model SVL01-Z w praktyce najlepiej traktować jako bardzo czuły czujnik ruchu, a nie jako profesjonalny czujnik obecności zdolny do pewnego wykrywania osoby pozostającej całkowicie nieruchomo przez długi czas.

• Automatyczne włączanie światła po wejściu do pomieszczenia.
• Lepsze wykrywanie drobnych poruszeń niż w wielu klasycznych czujnikach PIR.
• Możliwość utrzymania światła przez ustawiony czas po wykryciu ruchu.
• Automatyzacja oświetlenia, wentylacji lub innych scen smart home.

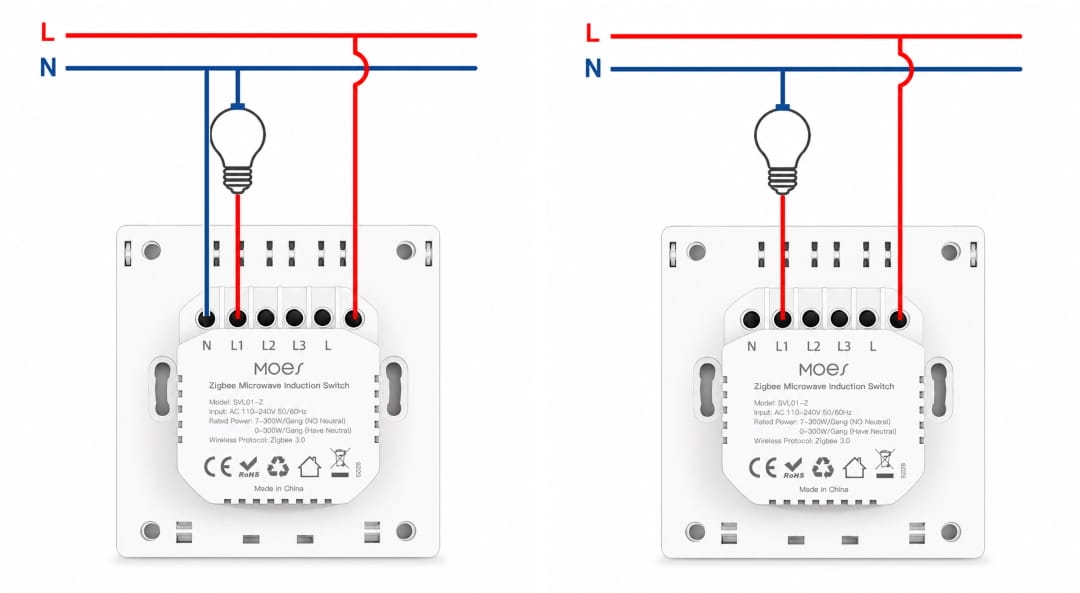

Prosty montaż i dwa sposoby podłączenia

Urządzenie zostało zaprojektowane z myślą o elastycznym montażu w puszce podtynkowej. Moduł wspiera dwa sposoby instalacji, dzięki czemu można go zastosować zarówno w instalacjach z przewodem neutralnym N, jak i w wielu starszych instalacjach bez przewodu N.

• Praca bez przewodu neutralnego N: włącznik montuje się w miejscu tradycyjnego przełącznika mechanicznego, podłączając przewód fazowy L oraz wyjście na oświetlenie L1. W tym wariancie wymagana minimalna moc podłączonej żarówki dla stabilnej pracy wynosi 7 W.
• Praca z przewodem neutralnym N: jeżeli w puszce znajduje się wolny przewód N, zaleca się jego podłączenie. Poprawia to stabilność i eliminuje problem ewentualnego migotania przy bardzo małych obciążeniach, np. żarówki LED poniżej 5 W. W tym trybie włącznik może pracować z obciążeniem od 0 W, co pozwala wykorzystać go również jako inteligentny czujnik sterujący innymi elementami smart home.

Automatyzacja i charakterystyka detekcji

Zastosowanie zintegrowanego radaru pozwala automatycznie włączać światło lub inne urządzenia po wykryciu ruchu. Moduł detekcyjny umieszczono w centralnej części przełącznika, a deklarowany zasięg detekcji na wprost sięga do 6 metrów.

W praktyce skuteczność detekcji zależy od miejsca montażu, kierunku ruchu, kąta względem czujnika, wielkości pomieszczenia oraz ustawień w aplikacji. Najlepsze efekty uzyskuje się wtedy, gdy osoba porusza się w polu widzenia czujnika. Im większy kąt względem osi radaru, tym realny zasięg może być krótszy.

Funkcja opóźnienia wyłączenia pozwala ustawić czas, przez jaki światło pozostanie włączone po wykryciu ruchu. Dzięki temu można ograniczyć zbyt częste przełączanie światła i dopasować działanie urządzenia do konkretnego pomieszczenia.

Obsługa przez Tuya i Zigbee 3.0

Czujnik komunikuje się przez Zigbee 3.0 i wymaga kompatybilnej bramki Tuya. Po dodaniu do aplikacji Tuya lub Smart Life może pracować w automatyzacjach z innymi urządzeniami smart home, takimi jak oświetlenie, przekaźniki, wentylacja, alarmy lub sceny głosowe.

• Podgląd stanu detekcji ruchu w aplikacji.
• Tworzenie automatyzacji zależnych od wykrycia ruchu.
• Ustawienie czasu opóźnienia wyłączenia światła.
• Powiadomienia push przy alarmie wysokiej lub niskiej temperatury.
• Współpraca z Tuya, Smart Life, Amazon Alexa i Google Assistant.

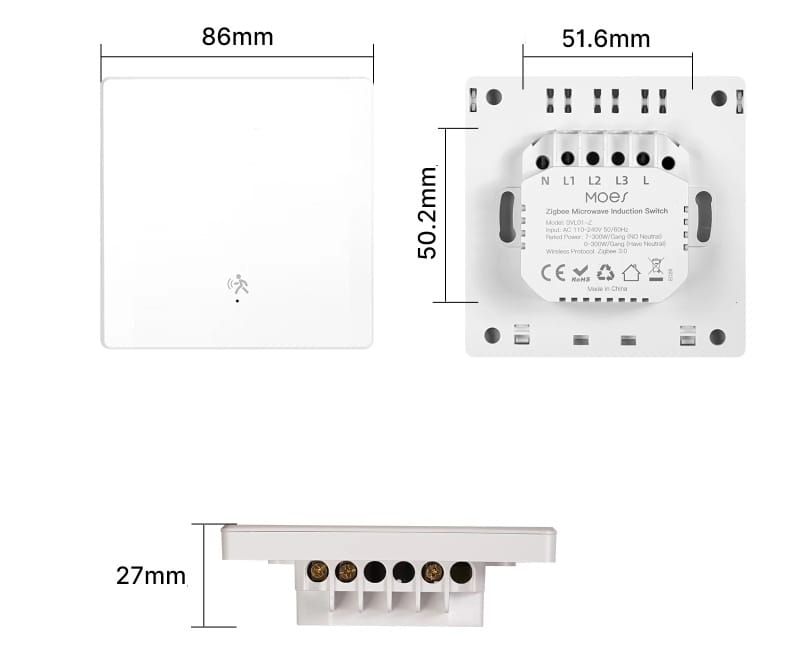

Specyfikacja techniczna

Opis ustawień czujnika w aplikacji Tuya

Po dodaniu urządzenia do aplikacji Tuya lub Smart Life dostępne są ustawienia, które pozwalają dopasować działanie czujnika ruchu oraz włącznika światła do własnych potrzeb.

• Timer – umożliwia automatyczne włączanie i wyłączanie światła o ustalonej porze.
• PIR Delay – określa czas, przez jaki światło pozostanie włączone po wykryciu ruchu. Jest to również czas, po którym czujnik zmieni status na Brak ruchu.
• Trigger Sensitivity – ustawienie czułości wykrywania ruchu. Wartość 0 oznacza najmniejszą czułość.
• Restart Status – pozwala ustawić stan włącznika po przywróceniu zasilania. Dostępne opcje:
  • Włączony
  • Wyłączony
  • Ostatni stan
• Back Light switch – umożliwia wyłączenie podświetlenia przełącznika.
• Induction Lighting – po włączeniu tej opcji wykrycie ruchu automatycznie włączy światło.
• Induction Lights off – po włączeniu tej opcji światło zostanie automatycznie wyłączone po czasie ustawionym w parametrze PIR Delay.

Jak ustawić automatyczne włączanie i wyłączanie światła?

• Włącz opcję Induction Lighting.
• Włącz opcję Induction Lights off.
• Ustaw czas działania światła w parametrze PIR Delay.

Dzięki temu urządzenie będzie automatycznie włączać światło po wykryciu ruchu i wyłączać je po upływie ustawionego czasu.

Możliwość rozdzielenia funkcji

Możliwe jest również rozdzielenie funkcji włącznika światła i czujnika ruchu. Urządzenie może działać jako zwykły włącznik ścienny, a sygnał z czujnika ruchu może być wykorzystywany niezależnie do uruchamiania scen smart home, np. sterowania innym oświetleniem, wentylacją, alarmem lub powiadomieniami w aplikacji.

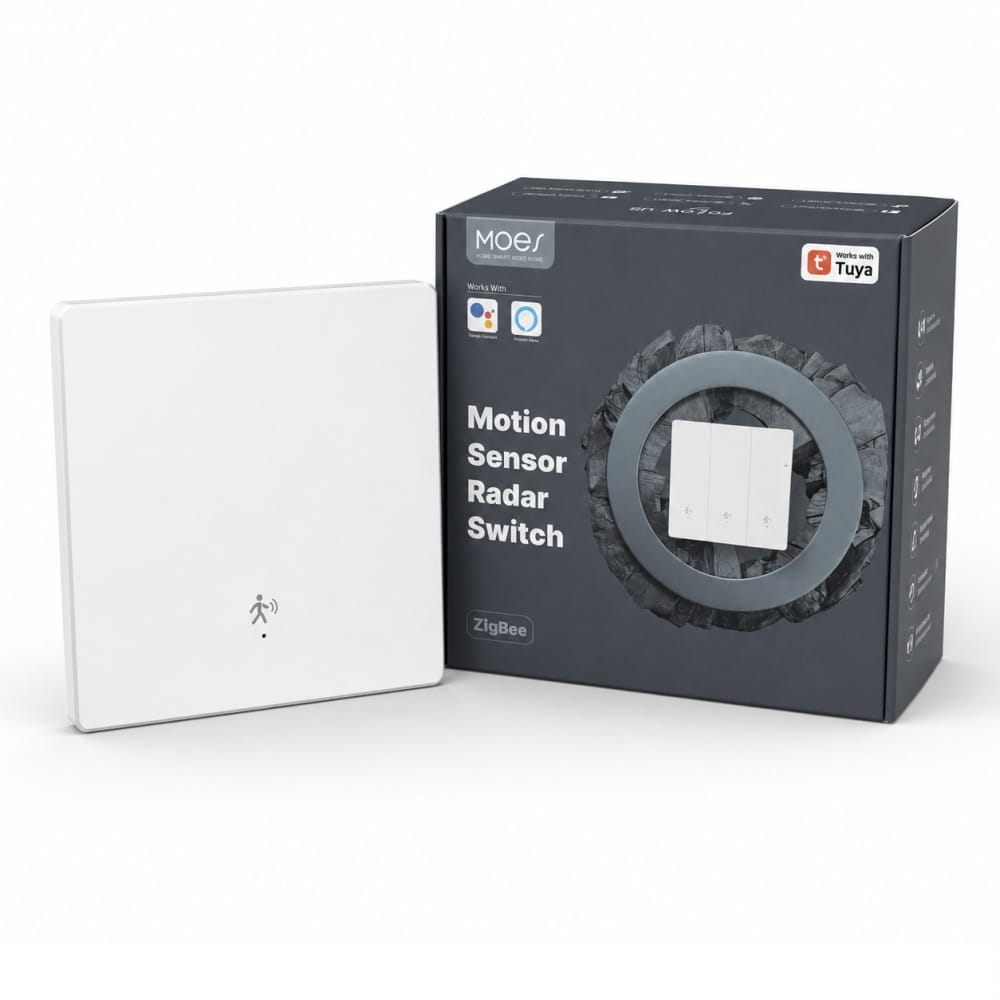

Zawartość zestawu
