Nextion Discovery Series NX4832F035 3.5" wyświetlacz dotykowy rezystancyjny
Cena regularna:
towar niedostępny

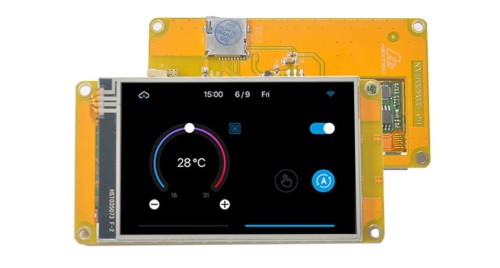

Nextion Discovery Series NX4832F035 to doskonały wyświetlacz 3.5" do szybkich projektów interfejsu człowiek\maszyna HMI z wykorzystaniem łatwo dostępnych narzędzi.
W porównaniu z Basic Series, Discovery Series ma lepszą wydajność MCU, którego taktowanie wynosi 64MHz.
Korzystając z oprogramowania NEXTION EDITOR, możesz szybko opracować GUI HMI za pomocą elementów przeciągnij i upuść (grafika , tekst, przycisk, suwak itp.) i instrukcje tekstowe ASCII do kodowania interakcji komponentów po stronie wyświetlacza.Wyświetlacz Nextion HMI łączy się z peryferyjnym MCU przez TTL Serial (5V, TX, RX, GND).
Wyświetlacze Nextion są podzielone na trzy grupy pod względem zaawansowania, możliwości sprzętowych oraz mocy obliczeniowej.
- Basic - wersja podstawowa.
- Enhanced - w porównaniu do Basic posiada pamięć eprom, linie GPIO, zegar RTC.
- Intelligent - w porównaniu do enhanced zawiera wiele nowych zaawansowanych kontrolek graficznych.
Seria Discovery ma takie same funkcje jak Basic, lepszą wydajność MCU i niższą cenę.

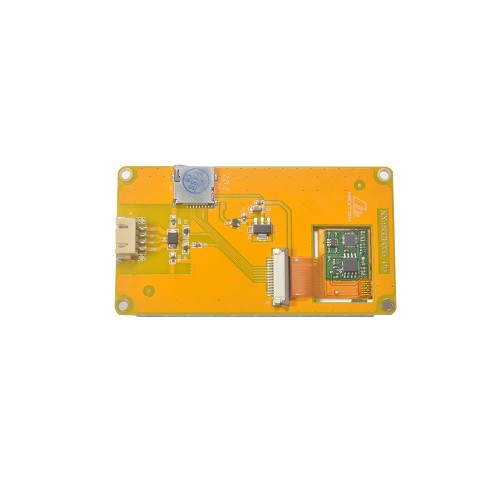

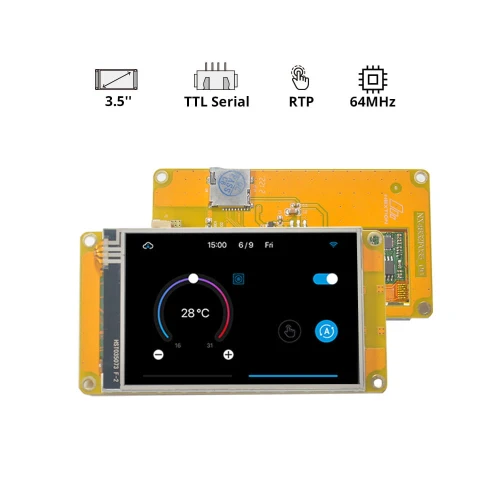

Specyfikacja prezentowanego wyświetlacza Nextion Discovery NX4832F035:
- Rozmiar: 3.5″
- Rozdzielczość: 480*320
- Jasność: 300 nit
- Panel dotykowy: rezystancyjny
- Liczba kolorów: 65536
- Pamięć Flash: 16 MB
- Pamięć SRAM: 3584 B
- Zegar MCU: 64 MHz
- Interfejs: TTL
- Zgodność z CE i RoHS
Nextion Discovery Series NX4832F035 wyświetlacz 3.5"
NEXTION EDITOR
Szatę graficzną ekranu oraz elementy funkcjonalne można bardzo łatwo i szybko zaprojektować dzięki darmowemu programowi na komputerze.
Każdy ekran może zawierać wiele funkcjonalnych elementów tak zwanych widgetów którymi są między innymi:
- Text : pole tekstowe które może być modyfikowane podczas pracy wyświetlacza.
- Number : pole liczbowe które może być modyfikowane zarówno poprzez mikrokontroler jak i interaktywną klawiaturę na wyświetlaczu.
- Button : przycisk. Zarówno naciśnięcie jak i puszczenie przycisku jest proste do zarejestrowania poprzez mikrokontroler.
- Progressbar : pasek postępu. Wartość tego paska można w łatwy sposób ustawić odpowiednią komendą.
- Picture : umożliwia tworzenie tła ekranu lub wstawianie fragmentów obrazu w dowolnym miejscu ekranu.
- Gauge: to analogowy wskaźnik z pojedynczą wskazówką.
- Waveform : Służy do rysowania do czterech wykresów.
- Slider : suwak za pomocą którego można ustawiać różne parametry, zmienne w programie.
- Checkbox: pole wyboru. Każde dotknięcie zmienia jego stan na przeciwny.
- Combobox: rozwijalna lista.
- Video: umożliwia wstawianie filmów.
Za pomocą myszki wstawiamy na ekran funkcjonalne elementy które będą nam potrzebne oraz ustalimy ich rozmiar na ekranie i położenie.
Gotowy projekt przygotowany w oprogramowaniu Nextion Editor można przenieść do wyświetlacza na dwa sposoby:
- Wgranie odpowiedniego pliku projektu na kartę SD i włożeniu jej do wyświetlacza. Po podaniu napięcia zasilania wyświetlacz automatycznie załaduje projekt do swojej pamięci Flash. Jest to dobry sposób na przekazanie aktualizacji własnego oprogramowania poprzez internet.
- Jeśli wyświetlacz jest podłączony do komputera (za pomocą konwertera USB - TTL) wystarczy kliknąć przycisk UPLOAD a program automatycznie załaduje się do wyświetlacza poprzez złącze USB.
Sposób podłączenia wyświetlaczy Nextion do mikrokontrolera:
Z mikrokontrolerem sterującym wyświetlacz komunikuje się za pomocą magistrali szeregowej UART/TTL więc wystarczy, podłączyć tylko 4 piny:
- +5V : zasilanie
- TX : dane wychodzące z wyświetlacza (np. naciśnięto button1) należy podłączyć do RX mikrokontrolera.
- RX : dane wejściowe do wyświetlacza (np. wyświetla temperaturę) należy podłączyć do TX mikrokontrolera.
- GND : masa zasilania
Nextion jako wyświetlacz dla Arduino
Jeśli oprogramowanie od strony mikrokontrolera jest tworzone na bazie Arduino IDE to w tym przypadku producent również zadbał o wiele ułatwień. Tworzona i udostępniona przez producenta biblioteka do wyświetlaczy Nextion pozwala w bardzo łatwy sposób zarządzać elementami wyświetlanymi na ekranie. Przykład oprogramowania dostępny jest na naszym blogu.
Do zasilania wyświetlacza preferujemy zastosowanie dedykowanego modułu FOCA
W roli zasilacza można zastosować:
Wsparcie techniczne dla wyświetlaczy Nextion.
Kupując wyświetlacz Nextion od razu posiadamy szereg elementów wsparcia technicznego:
- Wspaniały kurs video w języku polskim gdzie z lekcji na lekcje zapoznajemy się z poszczególnymi elementami wyświetlacza. W kursie tym znajdziemy mnóstwo szczegółów odnośnie oprogramowania samego wyświetlacza jak i oprogramowania od strony Arduino.
- Na popularnym forum elektroników jest powiązany temat z wideo poradnikiem gdzie można zadawać pytania, przedstawiać swój niedziałający kod i wszystko co wiąże się z problemami technicznymi wyświetlaczy Nextion.
- Bezpośrednio w naszej firmie telefonicznie lub poprzez email.
- Biblioteki dla Arduino oraz Raspberry Pi do pobrania ze strony producenta.
Zestaw zawiera:
- Wyświetlacz Nextion Discovery NX4832F035 x1
- Płytka testowa zasilania x1
- Przewód XH2.54 4Piny x1
Przydatne linki:
- Zapraszamy do naszego bloga.
- Strona producenta wyświetlaczy Discovery
- Program do edycji interfejsu NEXTION EDITOR
- Instrukcja do NEXTION EDITOR
- Opis komend obsługiwanych przez wyświetlacze NEXTION.
- Biblioteka Arduino
- Biblioteka Raspberry Pi
- Pliki obudów STL do druku 3D
- Video poradnik
Porównanie wyświetlaczy z serii Nextion Discovery:
Zalecane akcesoria dla wyświetlacza:
Foca Max konwerter USB na TTL, przeznaczony do współpracy z wyświetlaczami Nextion.
Z zewnętrznym wejściem zasilania 8-26 V DC, Foca Max zapewnia stabilne źródło zasilania i wygodę komunikacji USB do TTL dla wszystkich serii i rozmiarów wyświetlacza HMI Nextion.
