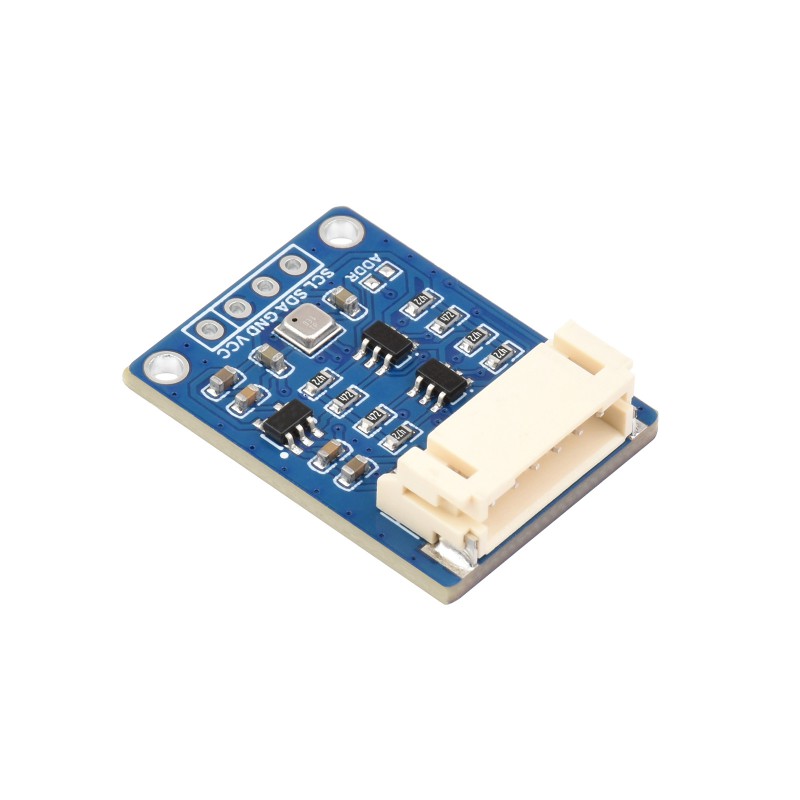

Czujnik środowiskowy BME680
Wielofunkcyjny czujnik środowiskowy oparty na precyzyjnym układzie BME680, pozwalający na jednoczesny pomiar temperatury, wilgotności, ciśnienia barometrycznego oraz stężenia lotnych związków organicznych (LZO). Dzięki wbudowanemu translatorowi napięć moduł jest bezpośrednio kompatybilny z mikrokontrolerami pracującymi w logice 3.3V oraz 5V, takimi jak Raspberry Pi, Arduino czy ESP32.
Najważniejsze cechy:
- Zintegrowany układ BME680 umożliwiający pomiar parametrów środowiskowych i detekcję zmian gazów VOC (LZO).
- Domyślna komunikacja poprzez magistralę I2C z możliwością konfiguracji adresu (0x77 / 0x76).
- Obsługa opcjonalnej komunikacji poprzez interfejs SPI (aktywowana pinem CS).
- Wbudowany układ dopasowujący poziomy logiczne, zgodny z zasilaniem 3.3V oraz 5V.
- Obszerna dokumentacja online i przykłady użycia dla popularnych platform programistycznych.

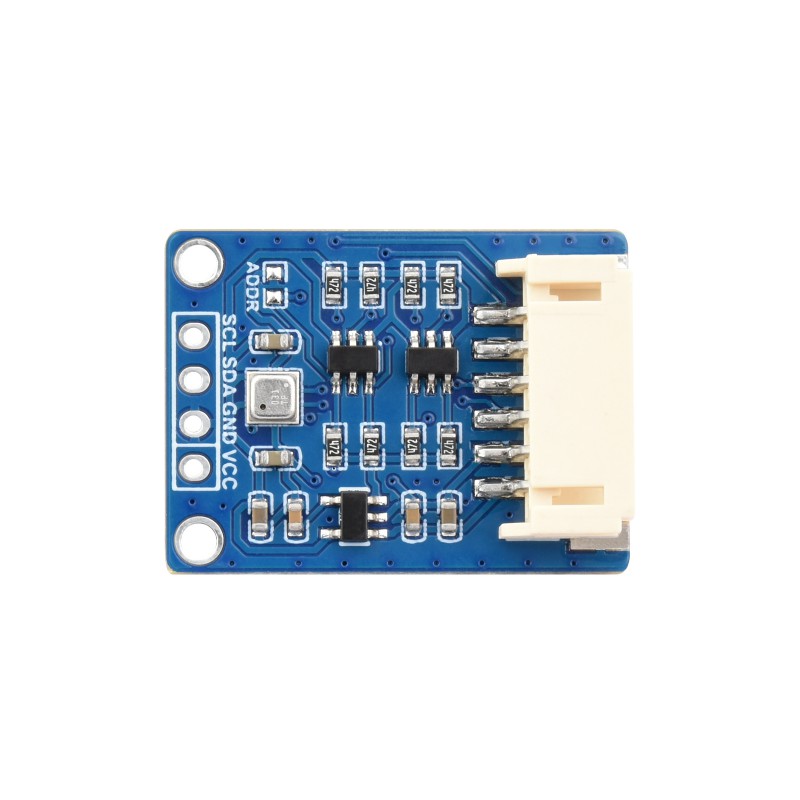

Obsługa interfejsów I2C oraz SPI
Moduł może komunikować się z kontrolerem głównym za pomocą interfejsu I2C lub SPI. Domyślnym trybem pracy jest I2C, w którym użytkownik może dostosować adres układu, co ułatwia kaskadowe podłączanie kilku urządzeń do tej samej magistrali.

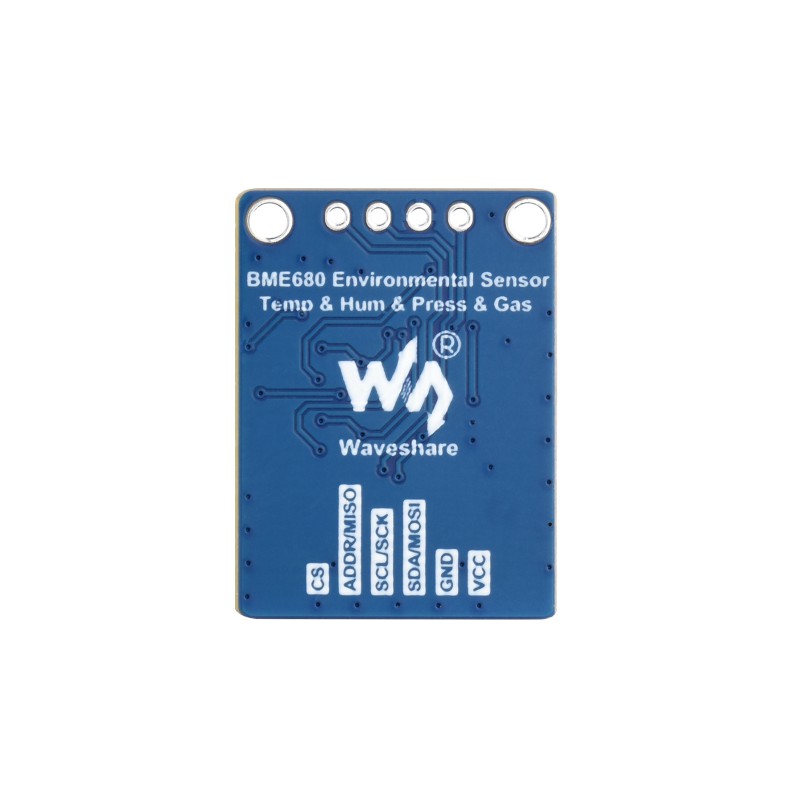

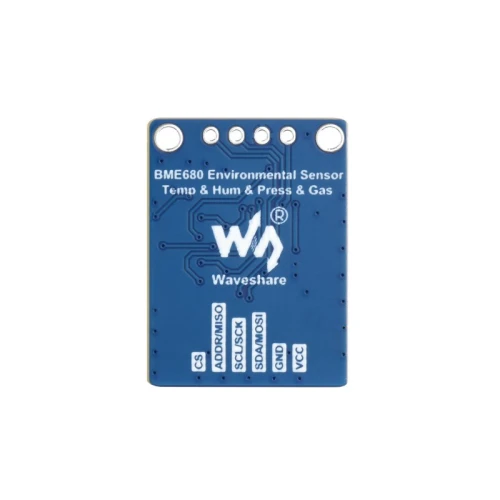

- VCC: Zasilanie 3.3V lub 5V.
- GND: Masa układu.
- SDA / MOSI: Linia danych I2C / Wyjście danych Master, wejście Slave (SPI).
- SCL / SCK: Linia zegara I2C / Wejście zegara (SPI).
- ADDR / MISO: Wybór adresu I2C / Wejście danych Master, wyjście Slave (SPI).
- CS: Pin wyboru układu dla interfejsu SPI (stan niski aktywuje układ).

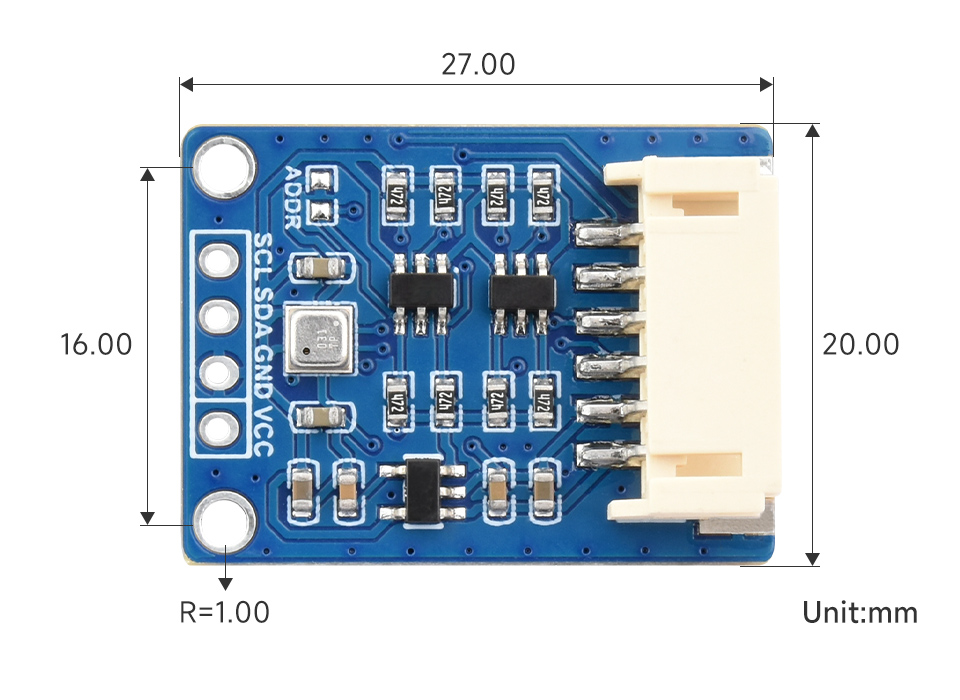

Wymiary modułu
Specyfikacja techniczna
- Typ układu: BME680
- Mierzone parametry: Ciśnienie barometryczne, temperatura, wilgotność, gazy VOC/LZO
- Interfejsy komunikacyjne: I2C oraz SPI
- Napięcie pracy: 3.3V / 5V
- Zakres pomiaru temperatury: -40°C do 85°C
- Dokładność pomiaru temp.: ±1.0°C (dla zakresu 0~65°C)
- Zakres pomiaru wilgotności: 0~100% RH
- Dokładność pomiaru wilg.: ±3% RH
- Zakres pomiaru ciśnienia: 300~1100 hPa
- Dokładność pomiaru ciśn.: ±0.6 hPa (dla zakresu 0~65°C)
- Detekcja gazów: Wykrywanie zmian stężenia VOC (wymaga dedykowanej biblioteki dla IAQ)
- Wymiary całkowite: 27 mm x 20 mm

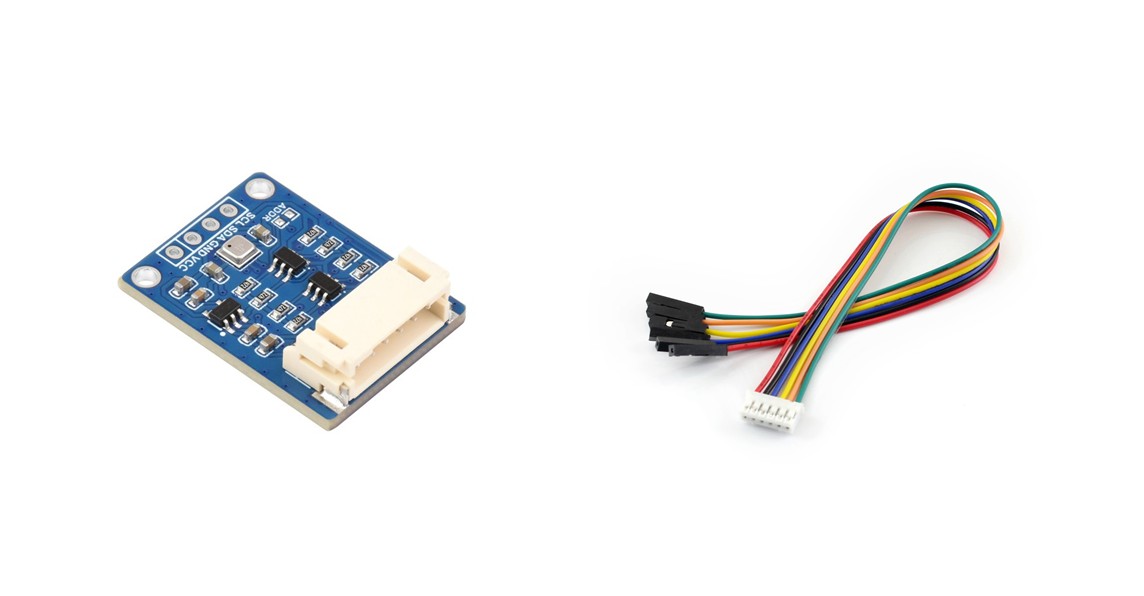

Zawartość zestawu
- Czujnik środowiskowy BME680 - 1 szt.
- Przewód połączeniowy PH2.0 6PIN o długości ok. 20 cm - 1 szt.
