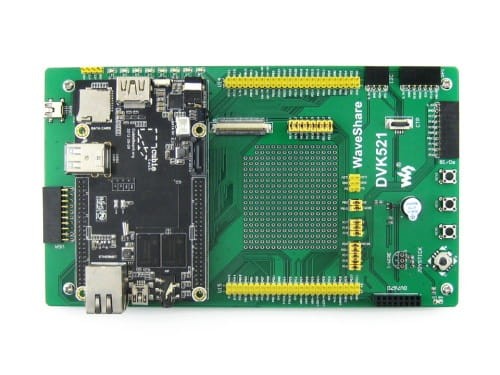

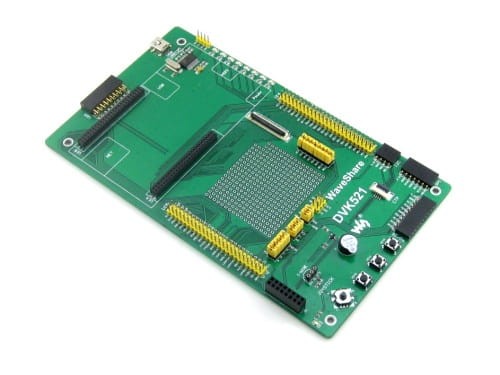

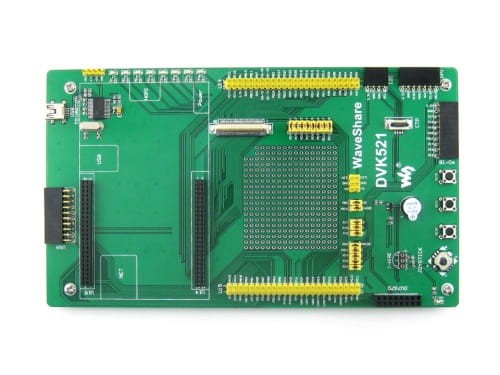

DVK521 płyta bazowa zaprojektowana dla Cubieboard, zawierająca złącza ułatwiające podpięcie modułów rozszerzających.

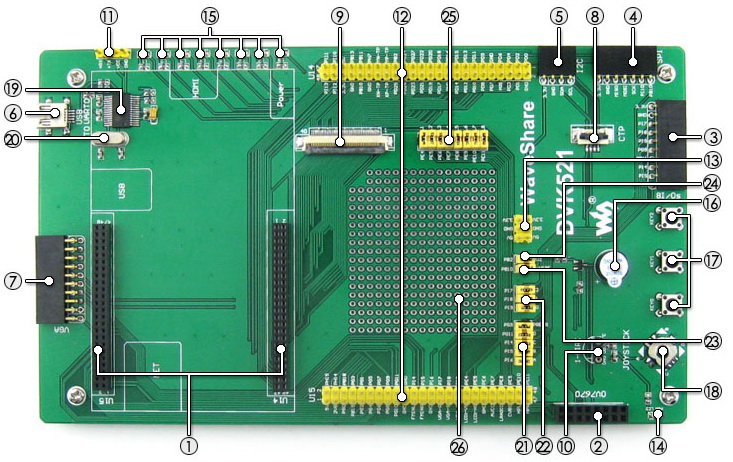

CO jest na płycie:
- Gniazdo dla Cubieboard
- Gniazdo dla kamery OV7670
- 8I/O interfejs, dla modułów kontrolowanych za pomocą 8 lini IO np. przyciski,
- SPI interfejs: łatwo podłączysz urządzenia z magistralą SPI np. AT45DBXX Dataflash, itp.
- I2C interfejs: kompatybilny z PCF8574 Expansion Module, PCF8563 RTC Module, itp.
- USB interfejs: adapter USB -> UART, do debugowania
- VGA interfejs: for connecting VGA display Module
- Złącze pojemnościowego panela dotykowego umożliwiające podłączenie panela dotyk. wykorzystującego I2C

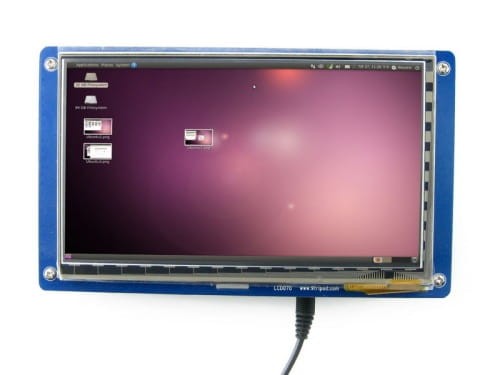

- Złącze dla wyświetlacze LCD 7"
- ONE-WIRE interfejs: łatwo podłączysz urządzenia wykorzystujące magistralę one-wire np. czujnik temp. DS18B20, DS2401 , itp.
- UART (PL2303TA): connects to the UART interface of Cubieboard
- Cubieboard Ext Ports
- 5V/3.3 V wejście/wyjście napięcia zasilania oraz masa
- Wskaźnik napięcia zasilania
- Diody LED do dowolnego wykorzystania
- Buzzer
- Przyciski do dowolnego wykorzystania
- Joystick: 5 pozycji
- PL2303TA: USB -> UART
- 12MHz kwarc: dla PL2303TA
- Joystick zworki
- Zworki podłączające przyciski(17)
- Zworki podłączające ONE-WIRE
- Zworki podłączające Buzzer
- Zworki podłączające diody LED
- Płytka uniwersalna
Zworki:
- założone gdy chcemy wykorzystać programy przykładowe dołączone do zestawu
- otwarte - elementy są nie aktywne tzn nie podłączone do wyjść\wejśc Cubieboard
Dodatkowe informacje
Dołączona do zestawu płyta CD zawiera:
- Instrukcje obsługi (język angielski)
- Development environment setup guide
- Kernel porting and configuration guide
- Drivers porting and configuration guide
- Schematic (PDF)
- Demo code drivers and API testing source code
- Linux kernel driver source code, and the high-level API source code based on Linux
- Pre-configured Cubieboard imageRelated documentations and software
- ubuntu based on ARM chips, just burn it into SD card, it's ready to run
Przykłady:
| Kernel/Peripheral | Interface | Linux |
| AT24CXX EEPROM | I2C | Y |
| FM24CXX FRAM | I2C | Y |
| AT45DBXX DATAFLASH | SPI | Y |
| DS18B20 Temperature sensor | 1-WIRE | Y |
| PL2303 USB TO UART | UART | Y |
| 7inch multi-color LCD | LCD | Y |
| Capacitive touch screen | I2C | Y |
| OV7670 Camera | Camera | Y |
| VGA | VGA | Y |
| Buzzer | I/Os | Y |
| Joystick | I/Os | Y |
| User keys | I/Os | Y |
| LED | I/Os | Y |
Zestaw zawiera
- DVK521 x 1
- USB type A plug to mini-B plug cable x 1
- 4-pin 2-pin wires pack x 1
- LCD screws pack x 1
1
234
2
3
4
Dodatkowe informacje oraz oprogramowanie dostępne jest na stronie: http://docs.cubieboard.org/tutorials/dvk521/start
