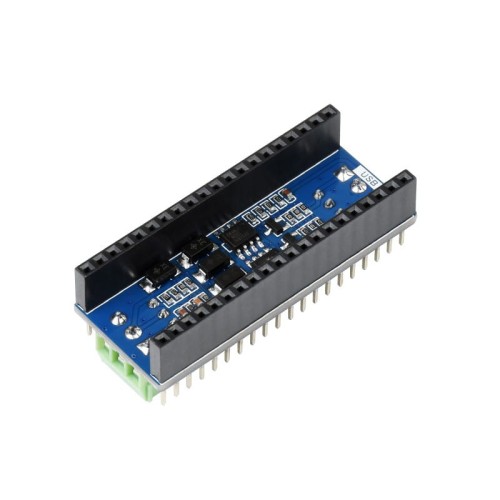

Dwu kanałowy moduł magistrali RS485 dla Raspberry Pi Pico

Cena:: 26,20 zł
zawiera 23% VAT, bez kosztów dostawy
26.20
ilość szt.

towar niedostępny

Producent: WaveShare
Kod produktu: Pico-2CH-RS485 Waveshare 19717

Opis

Dwu kanałowy moduł magistrali RS485 dla Raspberry Pi Pico

2-kanałowy moduł RS485 dla Pico zawiera transceiver (nadajniko-odbiornik) RS485 SP3485, wykorzystujący magistralę UART.







Specyfikacja modułu:

  • Standardowy nagłówek Raspberry Pi Pico, obsługuje serię Raspberry Pi Pico
  • Zawiera SP3485, konwersja UART na magistralę RS485
  • Zawiera zasoby programistyczne i instrukcję (przykłady Raspberry Pi Pico C/C++ i MicroPython)
  • napięcie robocze: 3,3V
  • Port komunikacyjny: UART
  • Szybkość transmisji: 300~500000bps
Moduł magistrali RS485 dla Raspberry Pi Pico
Moduł magistrali RS485 dla Raspberry Pi Pico
Moduł magistrali RS485 dla Raspberry Pi Pico

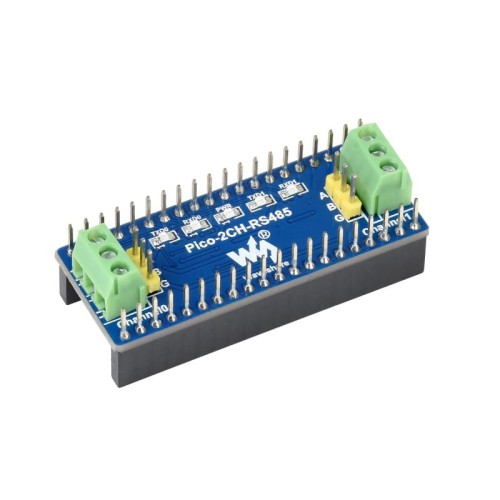

Kompatybilność z Raspberry Pi Pico. Wbudowany żeński nagłówek pinowy do bezpośredniego podłączenia do Raspberry Pi Pico.

Moduł magistrali RS485 dla Raspberry Pi Pico

Moduł magistrali RS485 dla Raspberry Pi Pico

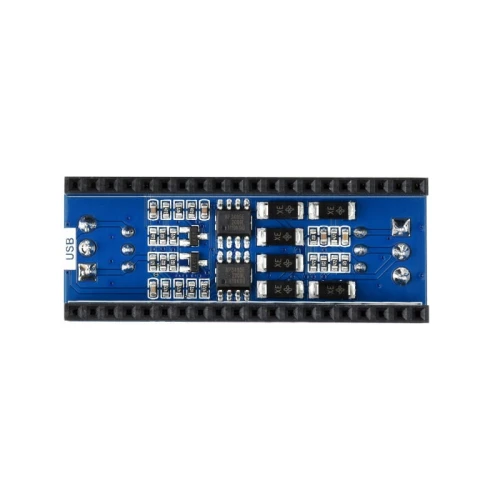

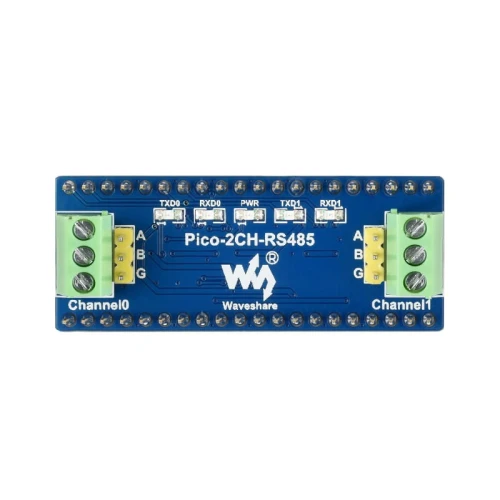

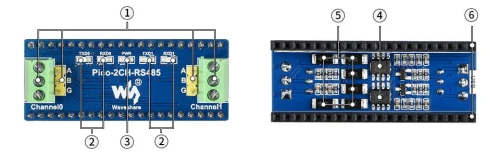

Budowa modułu:

Moduł magistrali RS485 dla Raspberry Pi Pico

  1. Interfejs RS485
  2. Wskaźniki stanu UART
  • RXD0/TXD0: Wskaźniki RX/TX kanału 0
  • RXD0/TXD0: Wskaźniki RX/TX kanału 1
  1. Wskaźniki mocy
  2. Nadajniko-odbiornik SP3485
  3. tablica diodowa tłumiąca stany przejściowe
  4. Nagłówek Raspberry Pi Pico

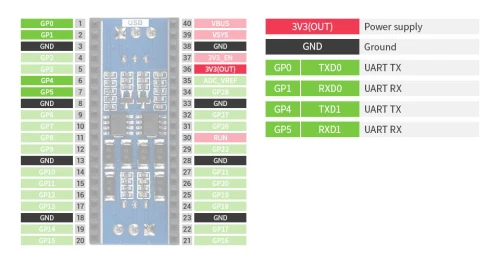

Definicja pinów:

Moduł magistrali RS485 dla Raspberry Pi Pico

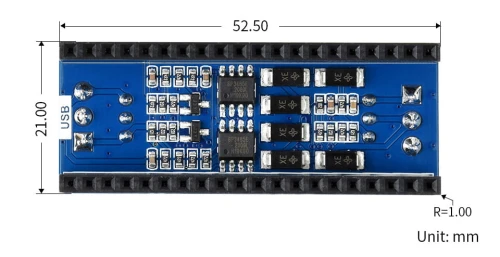

Wymiary:

Moduł magistrali RS485 dla Raspberry Pi Pico



Zestaw zawiera:

    1. Pico-2CH-RS485 x1

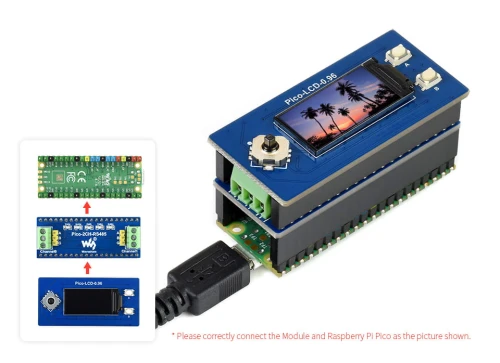

Raspberry Pi oraz wyświetlacz przedstawione na zdjęciach NIE są dołączone.

Moduł magistrali RS485 dla Raspberry Pi Pico



Wiki: Pico-2CH-RS485
