Dwukanałowy Izolowany CAN HAT dla Raspberry Pi – 2x CAN MPC2515
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

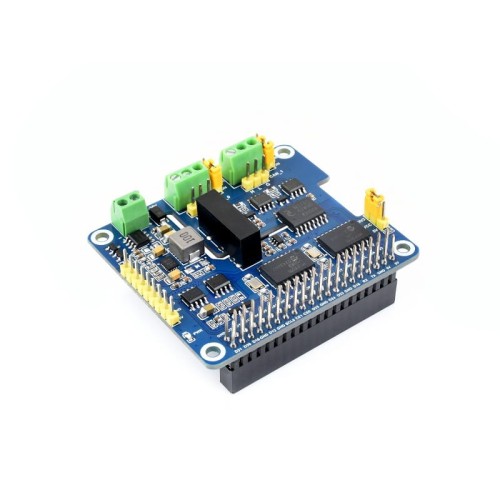

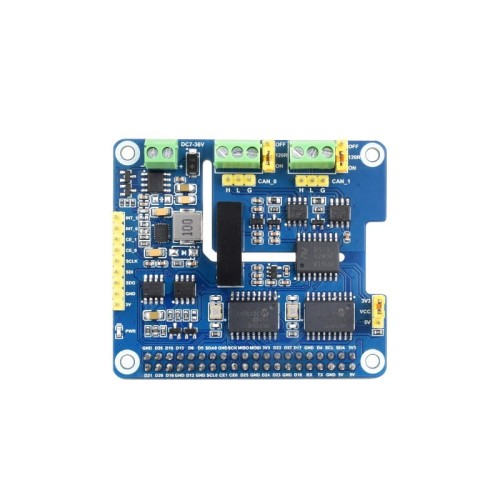

Dwukanałowy Izolowany Moduł CAN HAT+ dla Raspberry Pi – MCP2515 + SN65HVD230
Rozszerzenie CAN HAT+ to dwukanałowy, izolowany moduł komunikacyjny CAN zaprojektowany z myślą o Raspberry Pi. Oparty na układach MCP2515 i SN65HVD230, zapewnia niezawodną i stabilną komunikację w standardzie CAN, z wbudowanymi zabezpieczeniami i możliwością pracy w szerokim zakresie napięć. Moduł można łatwo rozszerzać dzięki konstrukcji typu HAT+, co czyni go idealnym rozwiązaniem dla projektów przemysłowych i hobbystycznych.
Najważniejsze cechy:
- Kompatybilny z Raspberry Pi 2B/3B/3B+/4B/5 oraz Zero/Zero W/Zero WH
- Obsługa 2 kanałów magistrali CAN dzięki układom MCP2515 i SN65HVD230
- Wbudowana izolacja galwaniczna zasilania – brak potrzeby dodatkowego źródła zasilania
- Cyfrowa izolacja sygnałów – wyższe bezpieczeństwo, stabilność i odporność na zakłócenia
- Układ ochrony SM24CANB – zabezpieczenie ESD i przed przepięciami
- Wybór poziomu logicznego (3.3V/5V) za pomocą zworki
- Rezystor terminujący 120Ω – aktywowany zworką
- Wyprowadzenia interfejsu SPI – umożliwia podłączenie np. do STM32 lub Arduino
- Wsparcie dokumentacyjne i przykładowe kody dostępne online
Opis płyty
Obsługuje łączenie z innymi modułami

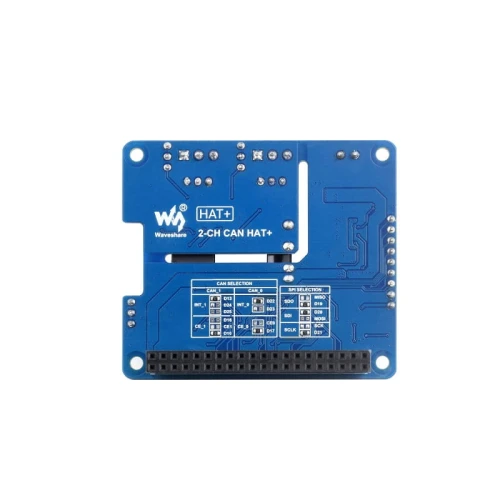

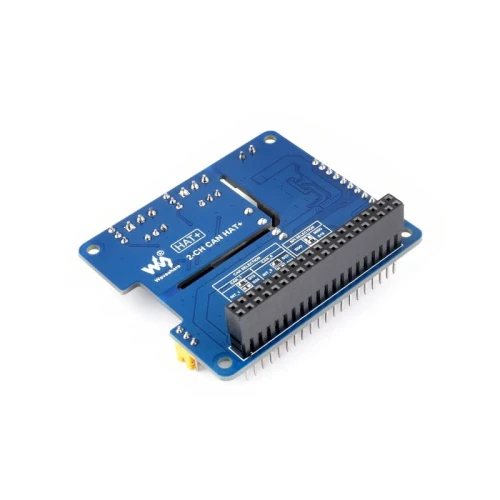

Wsparcie dla komunikacji CAN z wieloma kanałami – z tyłu płytki znajdują się zarezerwowane pady do wyboru kanału chipu CAN oraz pinu przerwania. Umożliwia połączenie dwóch takich modułów w celu rozszerzenia do 4 kanałów magistrali CAN.
Specyfikacja techniczna:
- Napięcie wejściowe: 5V lub 7–36V
- Poziom logiczny: 3.3V / 5V (ustawiany zworką)
- Kontroler CAN: MCP2515
- Odbiornik CAN: SN65HVD230
- Wymiary: 65.0 × 56.5 mm
- Średnica otworów montażowych: 3.0 mm
Zawartość zestawu
- 2-CH CAN HAT+ ×1
- Śruby
Wiki: https://www.waveshare.com/wiki/2-CH_CAN_HAT+
