Dwukanałowy Sterownik Silników krokowych HAT dla Raspberry Pi z DRV8825
Cena::
zawiera 23% VAT, bez kosztów dostawy
129.50
・Kup teraz i zapłać za 30 dni
towar niedostępny
Dostępność::
brak towaru
Producent:
![WaveShare]()
Kod produktu:
Stepper Motor HAT Waveshare 15669
Opis

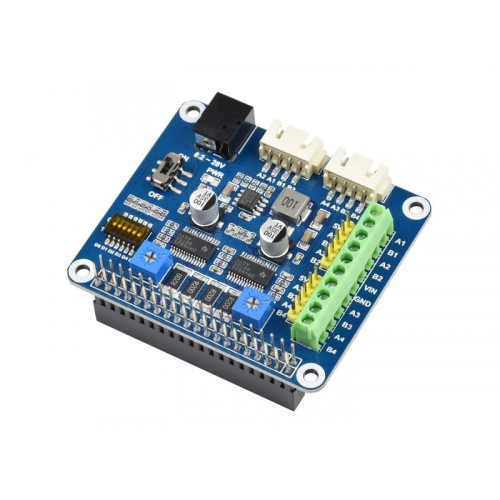

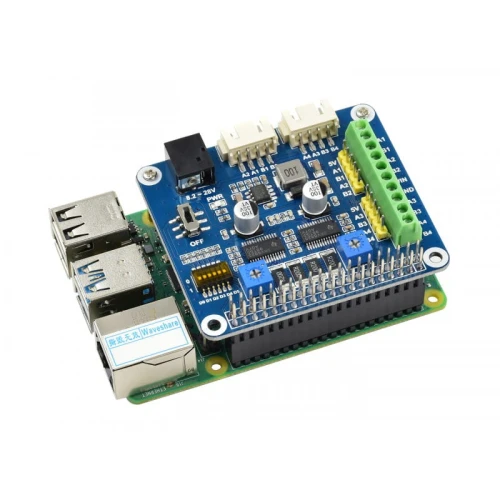

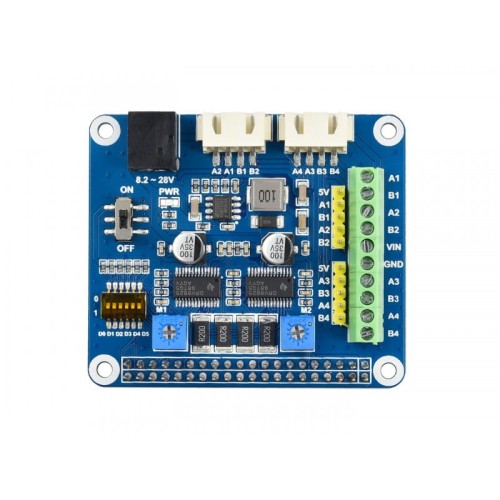

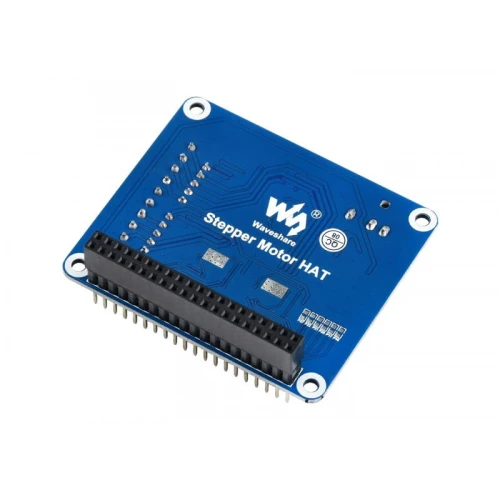

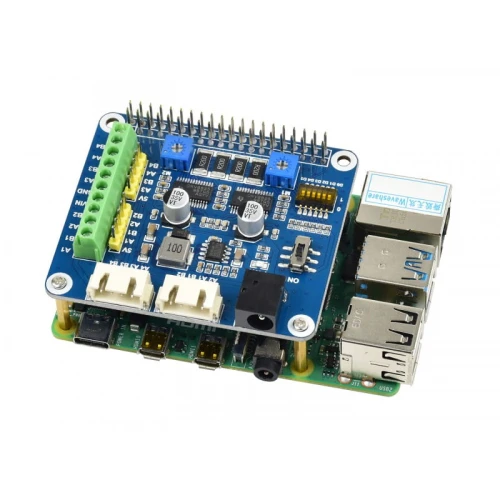

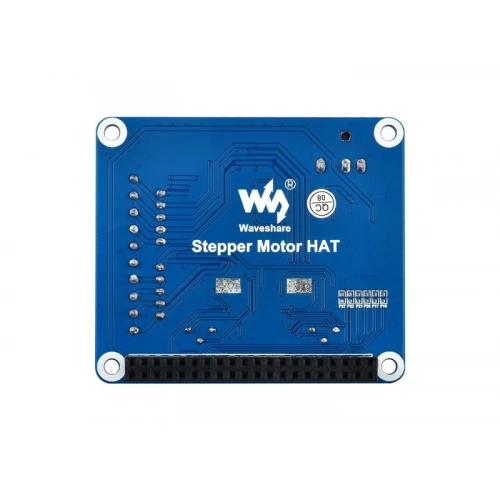

Sterownik silników krokowych HAT dla Raspberry Pi z układami DRV8825, umożliwiający niezależne sterowanie dwoma silnikami krokowymi z maksymalną rozdzielczością mikrokroków 1/32.
Opis sterownika:
- Układy sterujące silnikami: DRV8825
- Napięcie zasilania silników: 8.2V~28V
- Maksymalny prąd silników: 2.5A (przy maksymalnym prądzie konieczne jest zamontowanie radiatorów na układy DRV8825)
- Do podłączenia wykorzystuje standardowe złącze 40 PIN GPIO Raspberry PI
- Zbudowany na dwóch układach DRV8825, specjalizowanych sterownikach silników krokowych
- Dostępne jest 6 trybów mikrokroków, wybierane za pomocą przełączników DIP na PCB: full-step, half-step, 1/4-step, 1/8-step, 1/16-step, 1/32-step
- Wbudowane zabezpieczenia: nadprądowe (OCP), termiczne (TSD), przeciwko zbyt niskiemu zasilaniu (UVLO)
- Wbudowany zasilacz 5V, umożliwiający zasilanie Raspberry Pi
- Różne złącza na płycie, umożliwiają podłączenie różnych konfiguracji silników
- Dostępne przykłady oprogramowania dla Raspberry Pi (BCM2835, wiringPi, python)
Zalecane silniki do współpracy z modułem: SM24240, SM25776, 5V Step Motor
Wymiary płyty:
Zestaw zawiera:
- Sterownik silników krokowych x 1
- Dystanse montażowe dla RPi
Silniki krokowe nie wchodzą w skład zestawu.

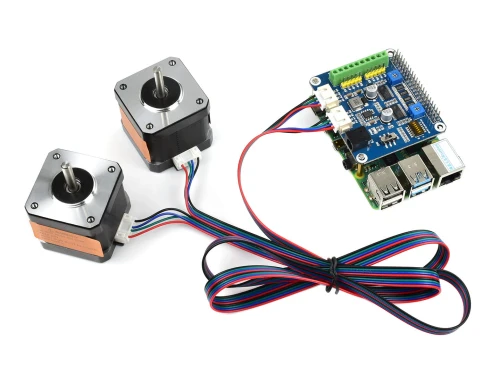

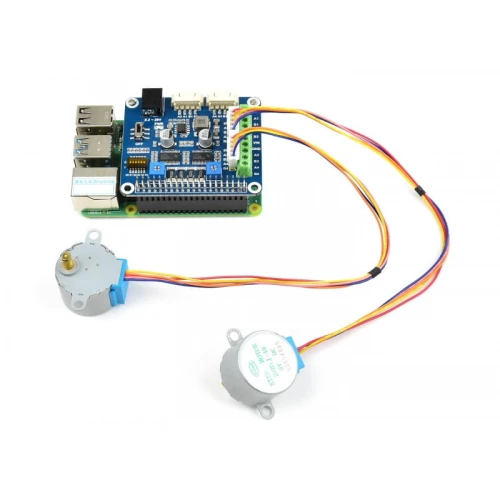

Przykładowe zastosowanie
Wiki: Stepper_Motor_HAT
