ESP32-P4-NANO – Płytka rozwojowa z układem ESP32-P4 (RISC-V) Wi-Fi 6 i Bluetooth 5
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
ESP32-P4-NANO – Płytka rozwojowa o z układem ESP32-P4 (RISC-V), Wi-Fi 6 i Bluetooth 5
Płytka rozwojowa oparta na układzie ESP32-P4 z procesorami RISC-V. Wyposażona w bogate interfejsy człowiek-maszyna, takie jak MIPI-CSI (z wbudowanym procesorem sygnału obrazu ISP) i MIPI-DSI. Płytka obsługuje szeroki zakres popularnych peryferiów, w tym SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART oraz TWAI. Dodatkowo oferuje wsparcie dla USB OTG 2.0 HS, Ethernet i SDIO Host 3.0.
Najważniejsze cechy:
- Wysokowydajny mikrokontroler z procesorami RISC-V
- Pamięć: 128 KB HP ROM, 16 KB LP ROM, 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB TCM
- Obsługa Wi-Fi 6 i Bluetooth 5/BLE dzięki modułowi ESP32-C6-MINI-1
- 32MB PSRAM (w obudowie) oraz 16MB Nor Flash (na płytce)
- Zaawansowane możliwości przetwarzania obrazu i dźwięku: JPEG Codec, akcelerator PPA, procesor ISP, enkoder H264
- Bogactwo interfejsów: MIPI-CSI, MIPI-DSI, USB 2.0 OTG, Ethernet, slot kart TF (SDIO 3.0), mikrofon, złącze głośnika i baterii RTC
- Wyprowadzone 28 programowalnych pinów GPIO
- Funkcje bezpieczeństwa: Secure Boot, szyfrowanie Flash, akceleratory kryptograficzne, TRNG i ochrona dostępu sprzętowego

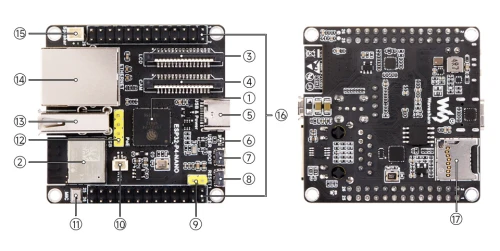

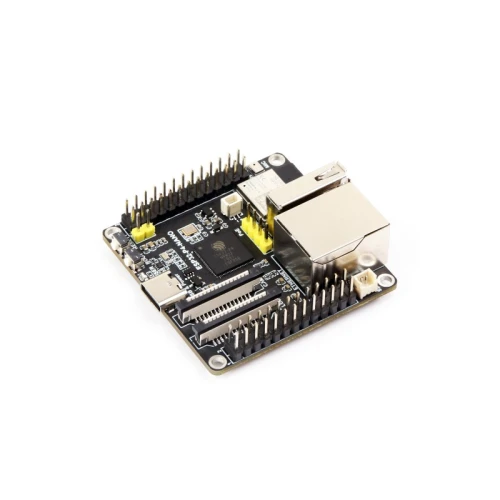

Opis elementów płytki
- ESP32-P4NRW32
Układ ESP32-P4 z wbudowanymi 32MB PSRAM - ESP32-C6-MINI-1
Moduł rozszerzający o Wi-Fi 6 i Bluetooth 5, komunikacja przez SDIO - Złącze wyświetlacza
MIPI 2-lane - Złącze kamery
MIPI 2-lane - Złącze USB Type-C
Do zasilania, programowania i debugowania - USER-LED
Dioda sygnalizująca zasilanie - Przycisk BOOT
Naciśnij podczas włączania lub resetu, aby wejść w tryb pobierania - Przycisk RESET
- Złącze PoE / zasilania zewnętrznego
Do podłączenia zasilania 5V lub modułu PoE - Złącze baterii RTC
Do podłączenia akumulatora RTC (obsługuje tylko akumulatory) - Wbudowany mikrofon
- Złącze modułu PoE
- Port USB-A
Port USB OTG 2.0 High Speed - Port Ethernet RJ45 100M
- Złącze głośnika
Złącze MX1.25 2P, obsługuje głośniki 8Ω 2W - Złącze GPIO
- Slot kart TF
Interfejs SDIO 3.0

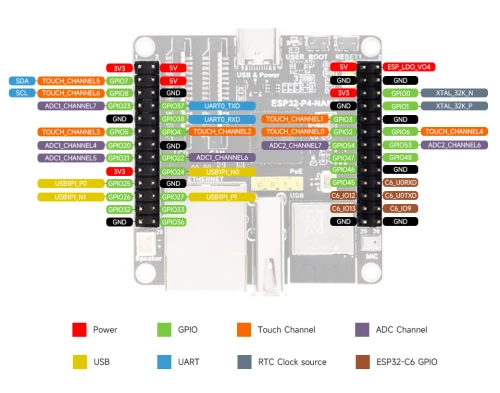

Rozkład wyprowadzeń

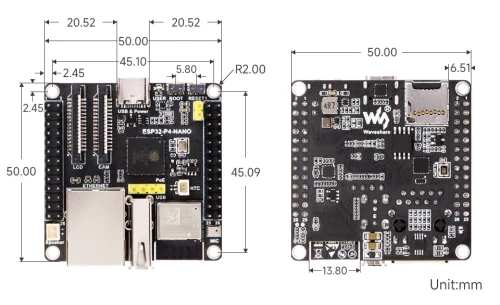

Wymiary
Specyfikacja techniczna:
- MCU: ESP32-P4
- Procesory: RISC-V Dual-Core (HP) + Single-Core (LP)
- Pamięć Flash: 16MB Nor Flash
- Pamięć PSRAM: 32MB (w obudowie)
- SRAM: 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB TCM
- Łączność bezprzewodowa: Wi-Fi 6, Bluetooth 5, BLE (przez moduł ESP32-C6)
- Łączność przewodowa: Ethernet 100M
- Interfejsy: MIPI-CSI, MIPI-DSI, USB OTG 2.0 HS, SDIO 3.0, SPI, I2S, I2C, PWM, RMT, ADC, UART, TWAI
- GPIO: 28 programowalnych pinów
- Przetwarzanie multimediów: JPEG Codec, PPA, ISP, H.264 Encoder
- Audio: Wbudowany mikrofon, złącze głośnika
- Bezpieczeństwo: Secure Boot, Flash Encryption, akceleratory kryptograficzne, TRNG, ochrona dostępu sprzętowego
- Zasilanie: USB-C (5V), złącze zewnętrzne (5V), PoE
- RTC: Wbudowany zegar czasu rzeczywistego ze złączem na baterię
- Złącza: USB-C, USB-A, RJ45, slot kart TF, złącza MIPI, złącze głośnika, złącze baterii RTC, złącza GPIO

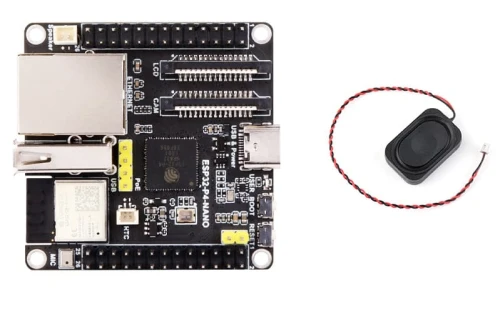

Zawartość zestawu

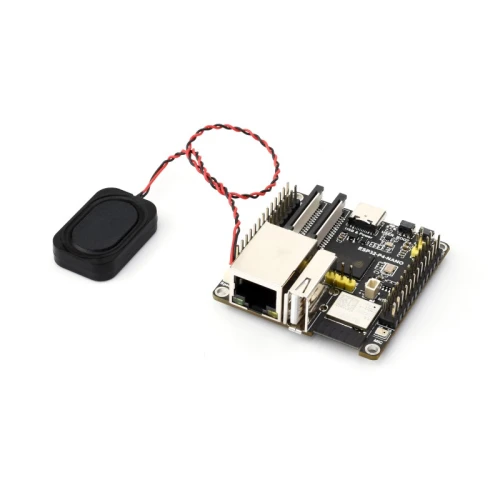

- ESP32-P4-NANO ×1
- Głośnik 8Ω 2W ×1
Wiki: https://www.waveshare.com/wiki/ESP32-P4-NANO
