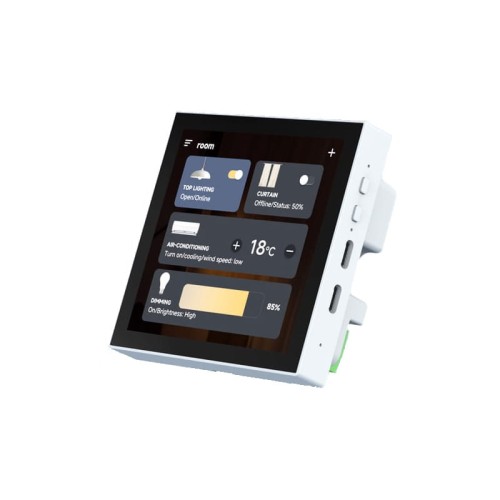

Inteligentny panel ścienny ESP32-P4 z Ethernet, 2 przekaźnikami i ekranem 4"
Zaawansowany panel oparty na ESP32-P4 z architekturą RISC-V. Wyposażony w kwadratowy 4-calowy wyświetlacz dotykowy IPS o wysokiej rozdzielczości 720x720 pikseli, interfejs Ethernet oraz dwa wbudowane przekaźniki. Urządzenie zostało zaprojektowane z myślą o montażu w standardowej puszce naściennej typu 86, co czyni je idealnym rozwiązaniem dla systemów smart home, interfejsów HMI.
Przykładowe zastosowania
Inteligentny przełącznik
Interfejs HMI
Terminal Smart Home
Najważniejsze cechy:
- Wysokowydajny mikrokontroler ESP32-P4 z architekturą RISC-V (dwa rdzenie wysokiej wydajności + jeden rdzeń niskiego poboru mocy)
- Pamięć: 32MB PSRAM, 32MB Nor Flash, 768KB HP L2MEM
- 4-calowy wyświetlacz IPS o rozdzielczości 720 × 720 pikseli
- Pojemnościowy, 5-punktowy panel dotykowy sterownik GT911
- Bogate możliwości przetwarzania obrazu i dźwięku: koder-dekoder JPEG, akcelerator Pixel Processing, procesor sygnału obrazu (ISP), koder H.264
- Wbudowany moduł Wi-Fi 6 / Bluetooth 5 (LE) oparty na ESP32-C6
- Interfejsy peryferyjne: MIPI-CSI/DSI, USB 2.0 OTG, port Ethernet, slot na karty TF (SDIO 3.0), podwójne mikrofony, wyjście na głośnik
- Wbudowane 2 kanały przekaźników (10A/250V AC) z optoizolacją
- Wbudowany izolowany interfejs RS485
- Port Ethernet RJ45 100M
- Konstrukcja modułowa, zaprojektowana do montażu w standardowej puszce naściennej typu 86

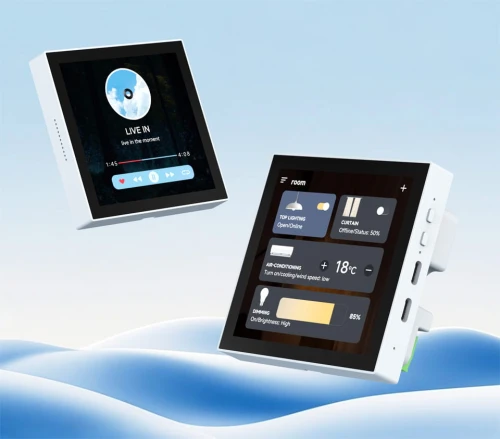

Ekran dotykowy IPS 4"

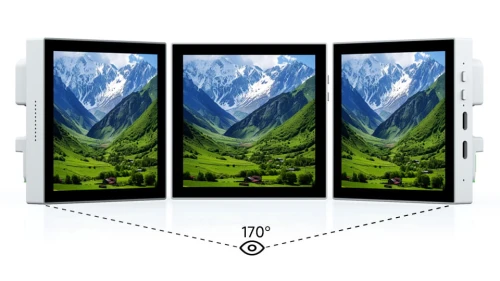

Szeroki kąt widzenia 170°, doskonała jakość obrazu i wysoki kontrast. Pojemnościowy, 5-punktowy panel dotykowy zapewnia intuicyjną i szybką obsługę.

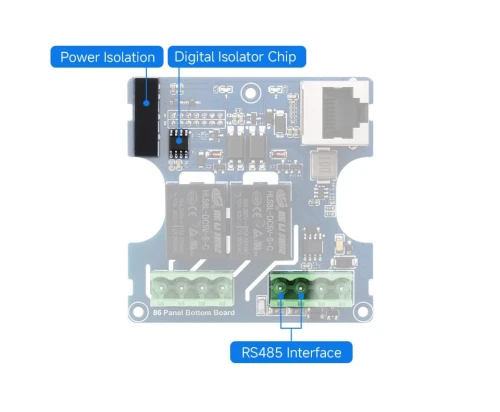

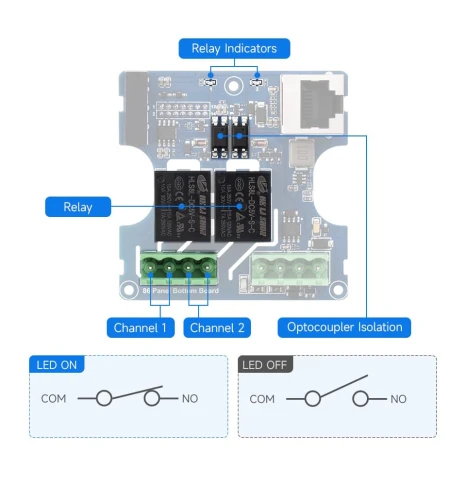

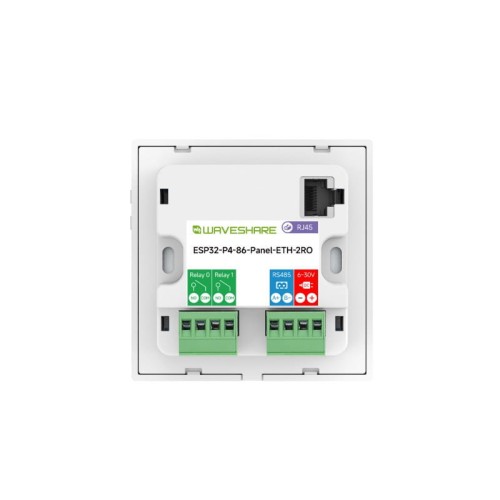

Wbudowany interfejs RS485 i 2 przekaźniki
Panel wyposażono w interfejsy przemysłowe. Izolowany port RS485 zapewnia niezawodną komunikację, a dwa przekaźniki z optoizolacją umożliwiają bezpośrednie sterowanie urządzeniami 230V AC.

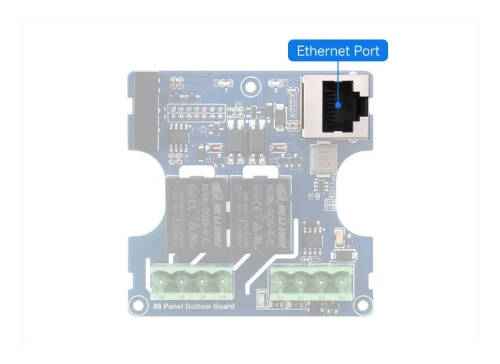

Port Ethernet RJ45 100M i schemat instalacji

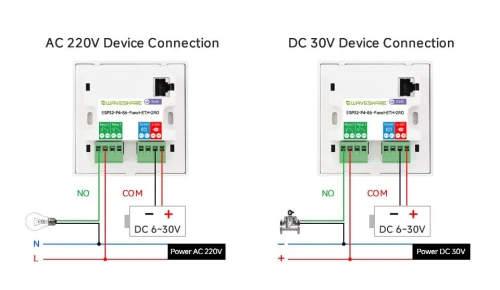

Złącze RJ45 zapewnia stabilną komunikację przewodową. Panel został zaprojektowany do łatwego montażu w standardowej puszce 86 (zalecana głębokość >35mm przy użyciu portu Ethernet).
Wejście/Wyjście Audio

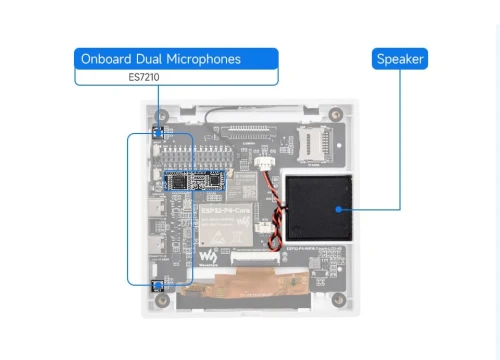

Wbudowany kodek audio ES8311 oraz układ kasowania echa ES7210. Spełnia wymagania codziennych zastosowań audio.
Opis Płytki
Urządzenie składa się z płyty głównej z procesorem ESP32-P4 oraz dolnej płyty z interfejsami wykonawczymi.

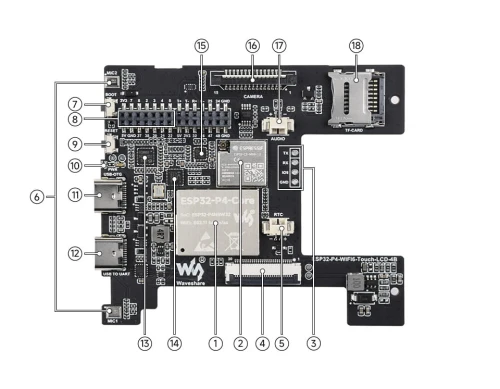

Płyta główna (Core Board)
- ESP32-P4-Core
Zintegrowany ESP32-P4NRW32, 32MB Nor Flash - Moduł ESP32-C6-MINI-1U-H8
Interfejs SDIO, rozszerzający o Wi-Fi 6 / Bluetooth 5 (LE) - Pady 2.54 4PIN
Do programowania modułu ESP32-C6 - Złącze MIPI DSI
Do podłączenia 4-calowego ekranu MIPI - Złącze baterii RTC
Do podłączenia akumulatora RTC - Wbudowane mikrofony
Wejścia mikrofonowe z kasowaniem echa - Przycisk BOOT
Uruchamia tryb programowania - Złącze rozszerzeń (raster 2.0mm)
Wyprowadzone piny IO, do połączenia z dolną płytą - Przycisk RESET
-
- Dioda zasilania PWR
- Złącze USB OTG Typu-A
Interfejs USB OTG 2.0 High-Speed - Złącze USB TO UART Typu-C
Do zasilania, programowania i debugowania - Układ kasowania echa ES7210
- Układ portu Ethernet IP101
- Kodek audio ES8311
- Złącze MIPI CSI
Złącze 15Pin 1.0mm, do podłączenia kamer MIPI (dostępne tylko w wersji ESP32-P4-WIFI6-Touch-LCD-4B) - Złącze głośnika
MX1.25 2P, obsługuje głośnik 8Ω 2W - Slot na kartę TF
Interfejs SDIO 3.0

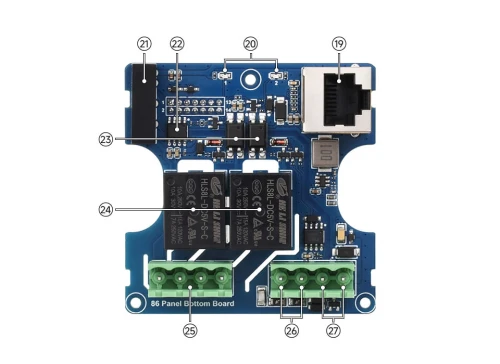

Płyta dolna (Bottom Board)
- Port Ethernet RJ45 100M
- Diody wskaźnikowe przekaźników
- Moduł izolacji zasilania
- Izolator cyfrowy
- Optoizolacja
-
- 2-kanałowy przekaźnik
- Złącze śrubowe przekaźnika
- Złącze śrubowe RS485
- Złącze śrubowe zasilania
Szeroki zakres napięcia wejściowego: DC 6V ~ 30V
Specyfikacja wyświetlacza
| Model | Ekran dotykowy IPS 4" |
|---|---|
| Rozdzielczość | 720 × 720 |
| Interfejs komunikacyjny | Obsługuje RGB565, RGB666, RGB888 |
| Panel wyświetlacza | IPS |
| Typ dotyku | Pojemnościowy |
| Sterownik dotyku | GT911 |
| Jasność | 400cd/m² |
| Kontrast | 1200:1 |
| Kąt widzenia | 170° |
| Wymiary zewnętrzne (W×S) | 86.5 × 86.5 (mm) |
| Obszar wyświetlania (W×S) | 71.93 × 71.93 (mm) |
| Plamka (W×S) | 0.0999 × 0.0999 (mm) |
| Kolory | 16.7M |
Specyfikacja przekaźników
| Specyfikacja | Obciążalność styków | ≤10A 250V AC lub ≤10A 30V DC |
| Liczba kanałów | 2 | |
| Typ styków | 1 NO, 1 COM | |
| Izolacja | Optoizolacja |
Wymiary
Zawartość zestawu
- ESP32-P4-86-Panel-ETH-2RO × 1
Uwaga: puszka montażowa 86 i śruby nie znajdują się w zestawie.
Wiki: www.waveshare.com/wiki/ESP32-P4-WIFI6-Touch-LCD-4B
www.waveshare.com/wiki/ESP32-P4-86-Panel-ETH-2RO
