ESP32-P4-WIFI6-DEV-KIT-B - Zestaw Multimedialny z wyświetlaczem 7" i kamerą 5MP
Kompleksowy zestaw rozwojowy oparty na układzie ESP32-P4 (RISC-V), rozszerzony o 7-calowy wyświetlacz dotykowy DSI oraz kamerę 5MP. Dzięki wsparciu Wi-Fi 6 i Bluetooth 5, zestaw stanowi idealną platformę do budowy zaawansowanych terminali HMI, systemów monitoringu AI oraz odtwarzaczy multimedialnych.
Najważniejsze cechy:
- Główny układ ESP32-P4 z dwurdzeniowym procesorem RISC-V (do 400MHz).
- Współprocesor ESP32-C6 zapewniający łączność Wi-Fi 6 oraz Bluetooth 5 (LE).
- 7-calowy wyświetlacz dotykowy o rozdzielczości 720x1280 i jasności 450 cd/m².
- Kamera 5MP z sensorem OV5647 i manualną regulacją ostrości.
- Pamięć: 32MB PSRAM oraz 16MB Nor Flash dla zaawansowanych projektów.
- Sprzętowe kodowanie H.264, ISP oraz kodek JPEG dla płynnego przetwarzania wideo.
- Zintegrowane audio: głośnik 8Ω 2W, mikrofon i wyjście Jack 3.5mm.
- Bogate interfejsy: Ethernet 100M, USB 2.0 OTG (High Speed), MIPI-DSI, MIPI-CSI.
- Slot kart microSD oraz wsparcie dla modułu zasilania PoE.
Wydajność i integracja systemowa
Połączenie potężnego układu ESP32-P4 z modułem komunikacyjnym ESP32-C6 zapewnia niespotykaną elastyczność w projektach IoT. Płytka wykorzystuje protokół SDIO do szybkiej komunikacji między układami, co gwarantuje stabilne połączenie sieciowe oraz błyskawiczną transmisję danych przy niskim zużyciu energii.

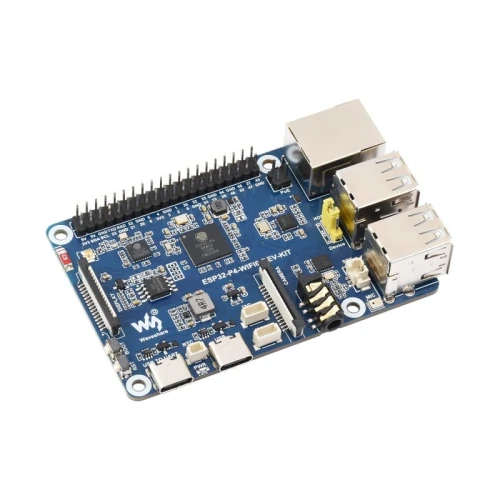

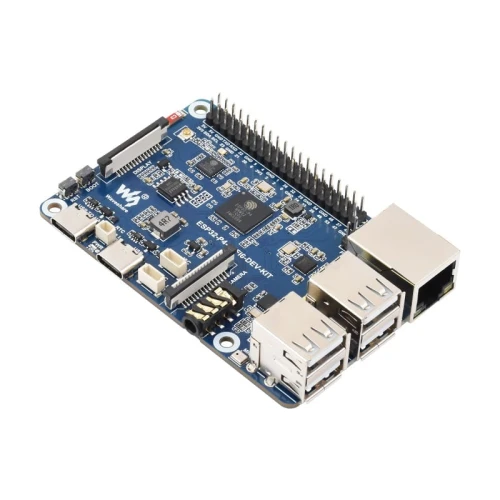

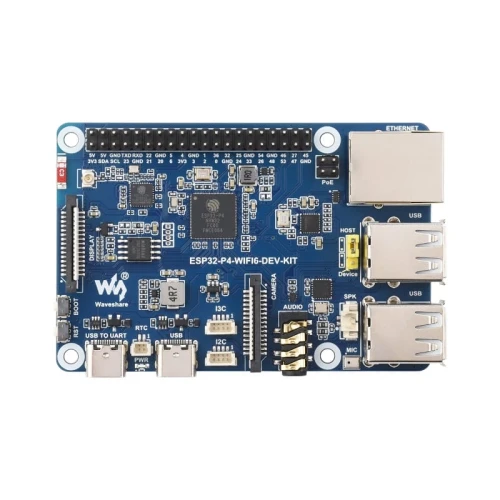

Opis elementów na płytce
- ESP32-P4NRW32: Układ główny z 32MB PSRAM
- ESP32-C6: Moduł Wi-Fi 6 / BT 5 (SDIO 3.0)
- 16MB Nor Flash: Pamięć programu
- UART ESP32-C6: Pady do debugowania
- Złącze modułu PoE: Opcja zasilania sieciowego
- GPIO 40PIN: Złącze rozszerzeń
- Ethernet RJ45: Port sieciowy 100M
- Przełącznik USB OTG: Wybór trybu HOST
- Port USB-A: USB OTG 2.0 High-Speed
- Złącze głośnika: MX1.25 2P (8Ω 2W)
- Wbudowany mikrofon
- Audio Jack 3.5mm: Wyjście słuchawkowe
- MIPI-CSI: Interfejs kamery (np. OV5647)
- MIPI-DSI: Interfejs wyświetlacza LCD
- Interfejs I2C: Dla czujników zewnętrznych
- Interfejs I3C: Nowoczesna magistrala danych
- USB-C UART: Programowanie i debugowanie
- USB-C USB: Zasilanie i programowanie
- Bateria RTC: Podtrzymanie zegara (akumulator)
- Dioda PWR: Wskaźnik zasilania
- Antena ceramiczna: Łączność bezprzewodowa
- Przycisk BOOT
- Przycisk RESET
- Slot microSD: Interfejs SDIO 3.0
Definicja wyprowadzeń (Pinout)
Zaawansowany panel dotykowy 7"
Wchodzący w skład zestawu wyświetlacz 7-DSI-TOUCH-A oferuje rozdzielczość 720x1280 oraz wysoką jasność, co zapewnia doskonałą czytelność interfejsów graficznych. Wykorzystuje kontroler dotyku GT9271 i łączy się bezpośrednio przez dwuliniowy interfejs MIPI.
Precyzyjna akwizycja obrazu
Dołączona kamera 5MP z sensorem OV5647 pozwala na rejestrację wysokiej jakości zdjęć i wideo. Dzięki manualnej regulacji ostrości oraz jasnej przysłonie F2.0, zestaw świetnie radzi sobie w aplikacjach rozpoznawania obiektów oraz monitoringu wizyjnego.
Specyfikacja techniczna
Płyta główna i łączność
- Układy: ESP32-P4 + ESP32-C6
- Sieć: Wi-Fi 6, BT 5, Ethernet 100M
- Pamięć: 16MB Flash, 32MB PSRAM
- USB: Type-C (UART), Type-A (OTG)
- Bezpieczeństwo: Secure Boot, Flash Encryption
Akcesoria multimedialne
- Ekran: 7" IPS, 720x1280, 450cd/m²
- Kontrast ekranu: 800:1
- Kamera: 5MP OV5647, FOV 60.6°
- Audio: Głośnik 8Ω 2W, Jack 3.5mm
- Przechowywanie: MicroSD (SDIO 3.0)
Wymiary zewnętrzne

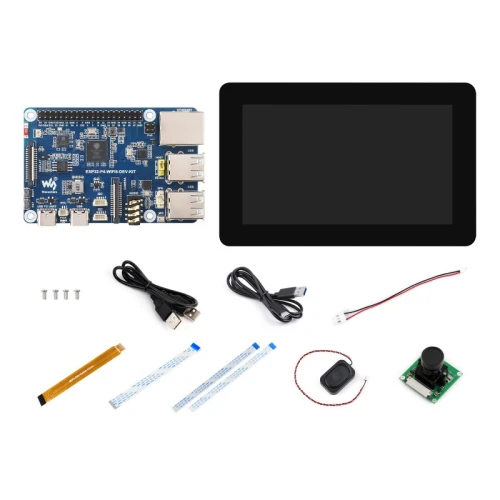

Zawartość zestawu
- Płytka rozwojowa ESP32-P4-WIFI6-DEV-KIT x1
- Wyświetlacz 7-DSI-TOUCH-A x1
- Kamera RPi Camera (B) 5MP x1
- Głośnik 8Ω 2W x1
- Kabel MIPI-DSI 12cm x1
- Kable FFC (15PIN x1, 22PIN x2)
- Zestaw kabli MX1.25 (do SH1.0, 2.54, MX1.25)
- Kabel USB Type-A dual-plug oraz USB-A do USB-C
- Przewód SH1.0 4PIN ~150mm x2
- Zestaw dystansów i śrubek montażowych
