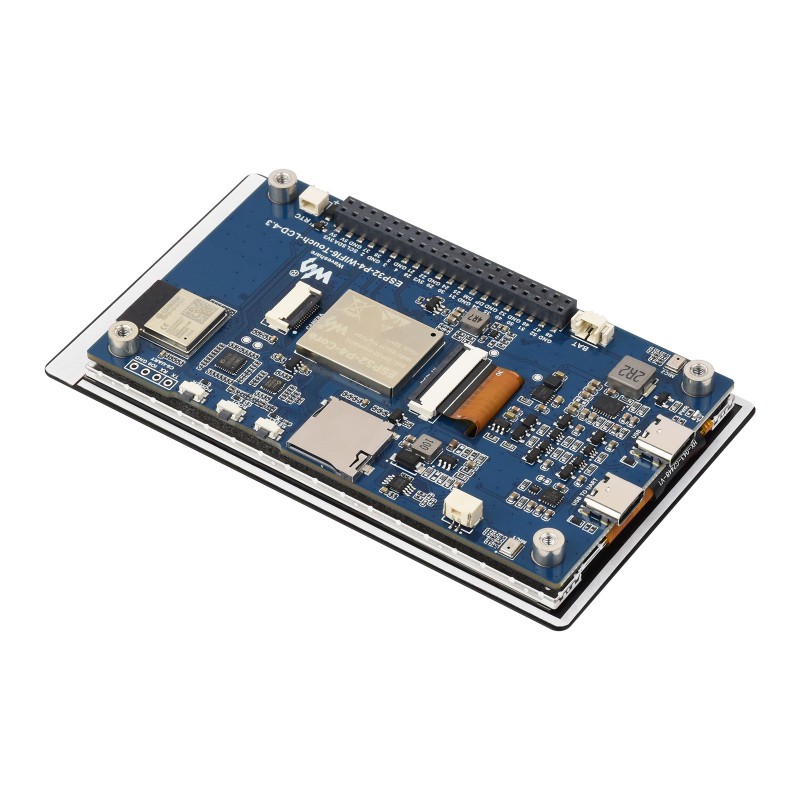

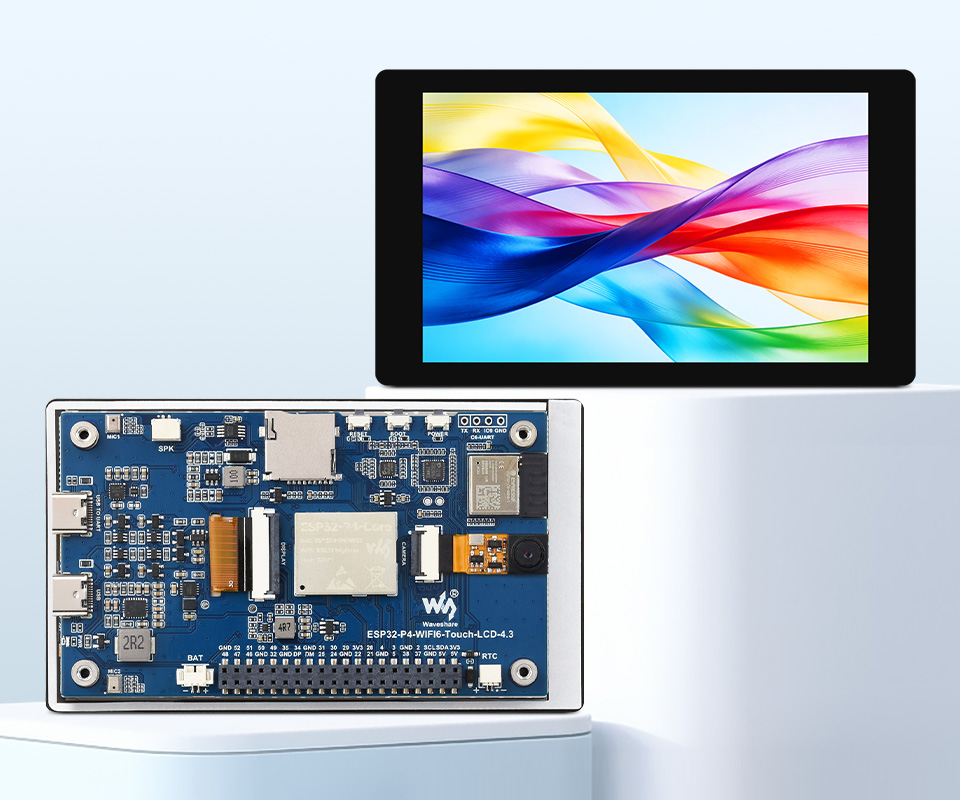

ESP32-P4-WIFI6-Touch-LCD-4.3 - Płytka rozwojowa RISC-V, Wi-Fi 6, Bluetooth 5
Wydajna platforma deweloperska oparta na układzie ESP32-P4 z dwurdzeniowym procesorem RISC-V oraz dotykowym ekranem 4.3" IPS o rozdzielczości 480x800. Dzięki współprocesorowi ESP32-C6 oferuje nowoczesną łączność Wi-Fi 6 i Bluetooth 5, wspierając zaawansowane interfejsy multimedialne MIPI-CSI oraz MIPI-DSI, idealne do systemów HMI i brzegowego przetwarzania AI.
Najważniejsze cechy:
- Mikrokontroler ESP32-P4 z procesorami RISC-V 32-bit (dual-core + single-core).
- Współprocesor ESP32-C6 zapewniający łączność Wi-Fi 6 oraz Bluetooth 5 (LE).

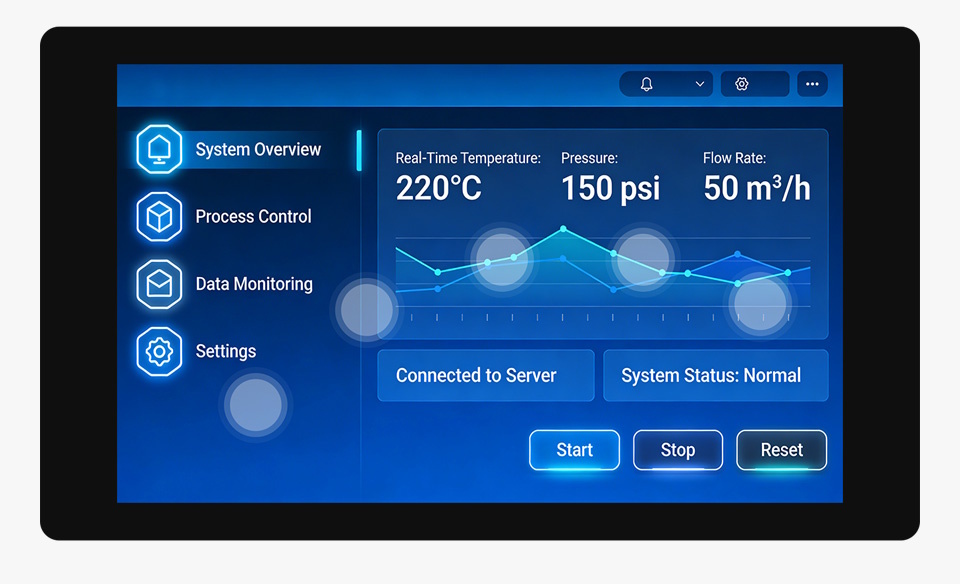

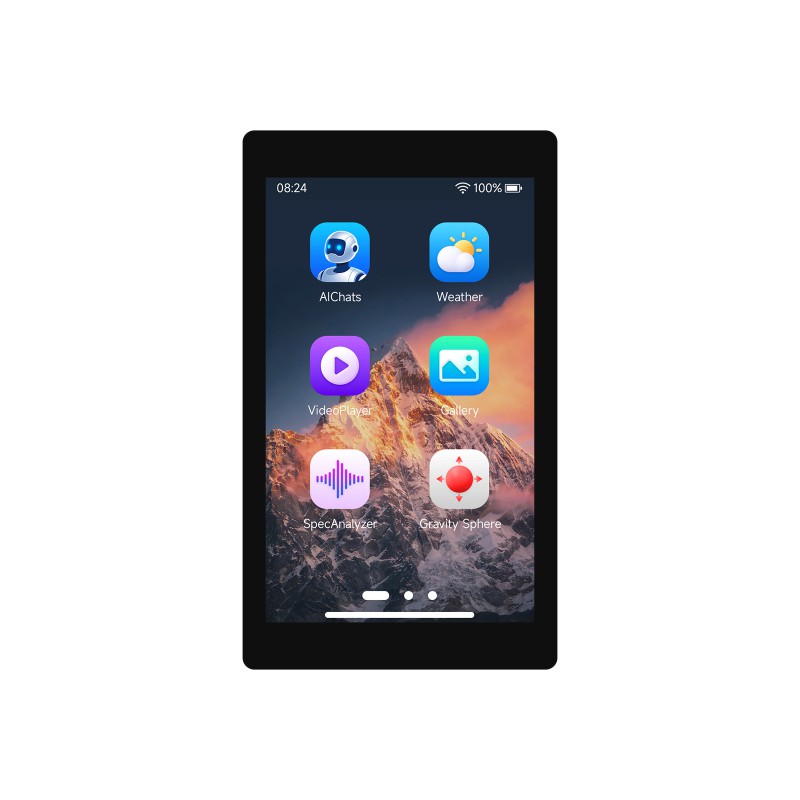

- Ekran 4.3" IPS o jasności 500 cd/m² i rozdzielczości 480x800 z 5-punktowym dotykiem.
- Pamięć: 32MB Nor Flash oraz 32MB PSRAM zintegrowane w obudowie układu.
- Sprzętowe wsparcie multimediów: JPEG Codec, ISP, H.264 encoder oraz akcelerator graficzny.
- Interfejs kamery MIPI-CSI wspierający moduły OV5647.
- Zaawansowane audio: kodek ES8311, układ redukcji echa ES7210 oraz dwa mikrofony.
- Złącze 40PIN GPIO kompatybilne z wybranymi nakładkami Raspberry Pi HAT.
- Szybka łączność USB OTG 2.0 High Speed przez złącze Type-C.
- Gniazdo kart TF (SDIO 3.0) oraz obsługa akumulatorów litowych 3.7V z ładowaniem.
Przetwarzanie multimediów i bezpieczeństwo
Układ ESP32-P4 został zaprojektowany z myślą o aplikacjach wymagających wysokiej wydajności graficznej i bezpieczeństwa danych. Posiada dedykowany moduł zarządzania kluczami oraz peryferia do podpisu cyfrowego, co w połączeniu z koderem H.264 i ISP pozwala na tworzenie bezpiecznych terminali wideo i paneli kontrolnych.

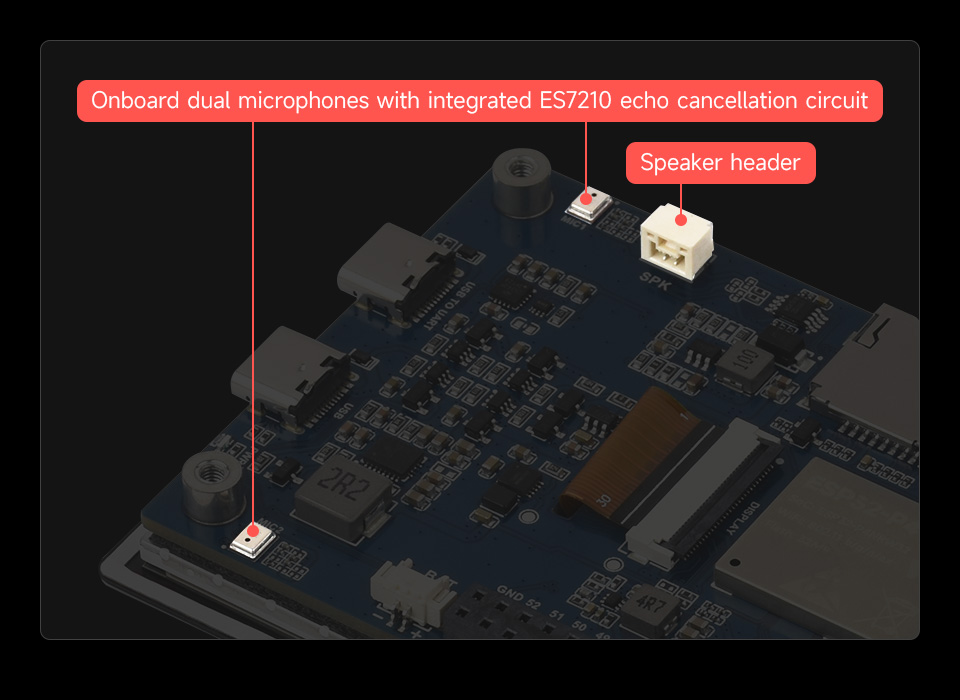

Zaawansowane funkcje audio
Płytka posiada zintegrowany kodek audio ES8311 oraz układ eliminacji echa ES7210, co w połączeniu z matrycą dwóch mikrofonów pozwala na realizację precyzyjnego przechwytywania głosu. Jest to idealne rozwiązanie do budowy systemów sterowania głosowego oraz komunikatorów VoIP.

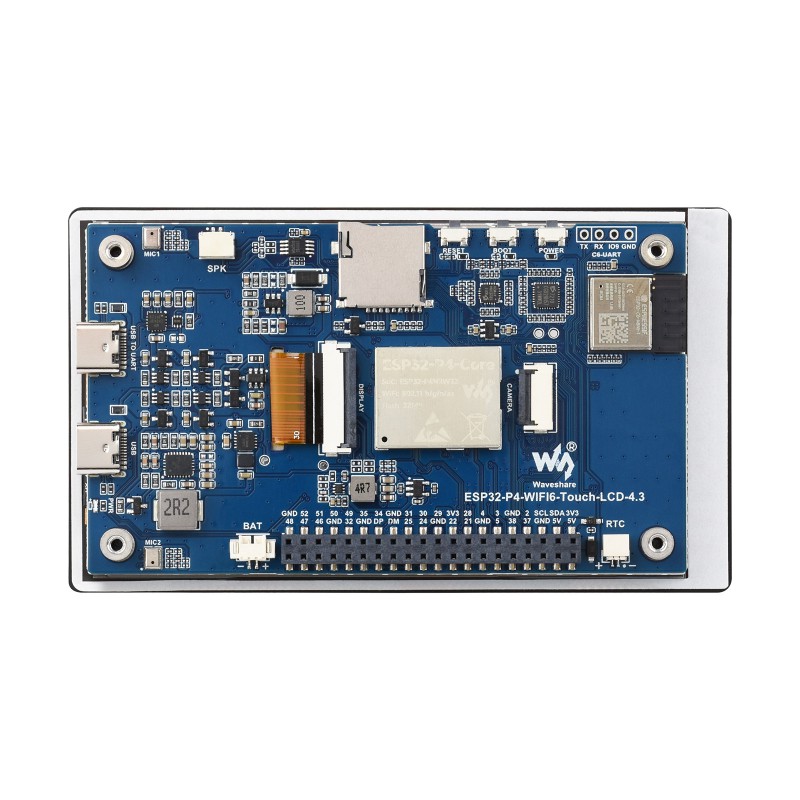

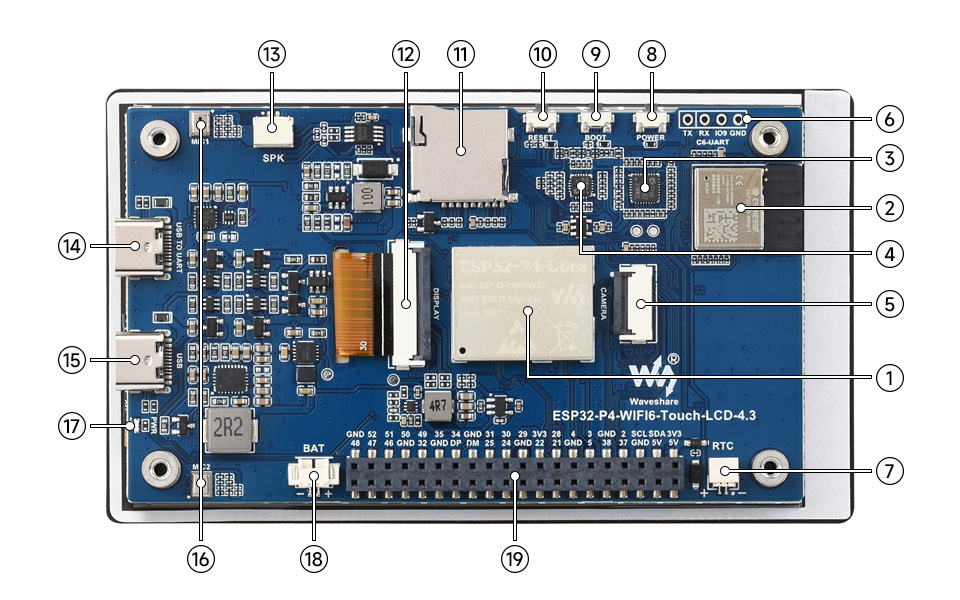

Rozmieszczenie elementów na płytce
- ESP32-P4-Core: Układ ESP32-P4NRW32 + 32MB Nor Flash
- Moduł ESP32-C6-MINI-1: Wi-Fi 6 / Bluetooth 5
- ES7210: Układ eliminacji echa
- ES8311: Kodek audio o niskim poborze mocy
- Interfejs MIPI CSI: Podłączenie kamery (15PIN)
- Pady UART ESP32-C6: Programowanie modułu
- Złącze baterii RTC: Podtrzymanie zegara
- Przycisk POWER: Włączanie/Wyłączanie systemu
- Przycisk BOOT / RESET
- Slot karty TF: Interfejs SDIO 3.0
- Interfejs MIPI DSI: Podłączenie wyświetlacza
- Złącze głośnika: Obsługa głośników 8Ω 2W
- USB TO UART Type-C: Programowanie i debugowanie
- USB OTG Type-C: Port High Speed 2.0
- Mikrofony pokładowe: Układ dwóch mikrofonów
- Wskaźnik PWR LED: Status zasilania
- Złącze akumulatora litowego: MX1.25 2PIN (3.7V)
- 40PIN expansion header: Kompatybilny z RPi HAT
Specyfikacja techniczna

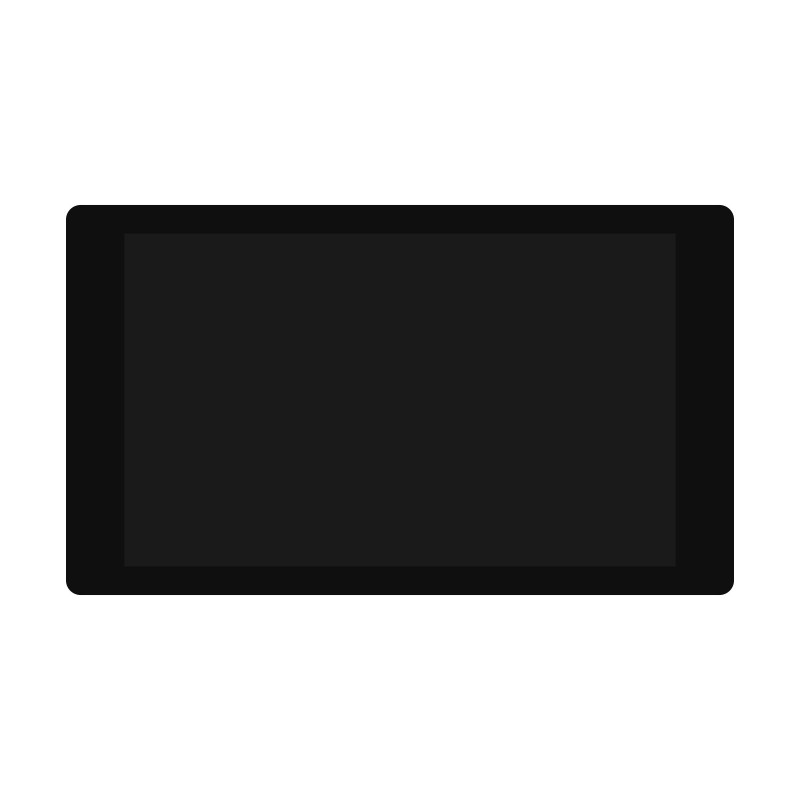

- Ekran: 4.3" IPS (480x800)
- Jasność: 500 cd/m² (kontrast 1000:1)
- Kąt widzenia: 160°
- Procesor: RISC-V Dual-Core (HP) + Single-Core (LP)
- Łączność: Wi-Fi 6, Bluetooth 5 (LE)
- Pamięć: 32MB Flash / 32MB PSRAM
- Interfejsy: MIPI-DSI, MIPI-CSI, USB OTG, UART
- Audio: Kodek ES8311 + ES7210 AEC
- Driver LCD: ST7701 (Dotyk: GT911)
- Zasilanie: USB-C / Akumulator Li-Po

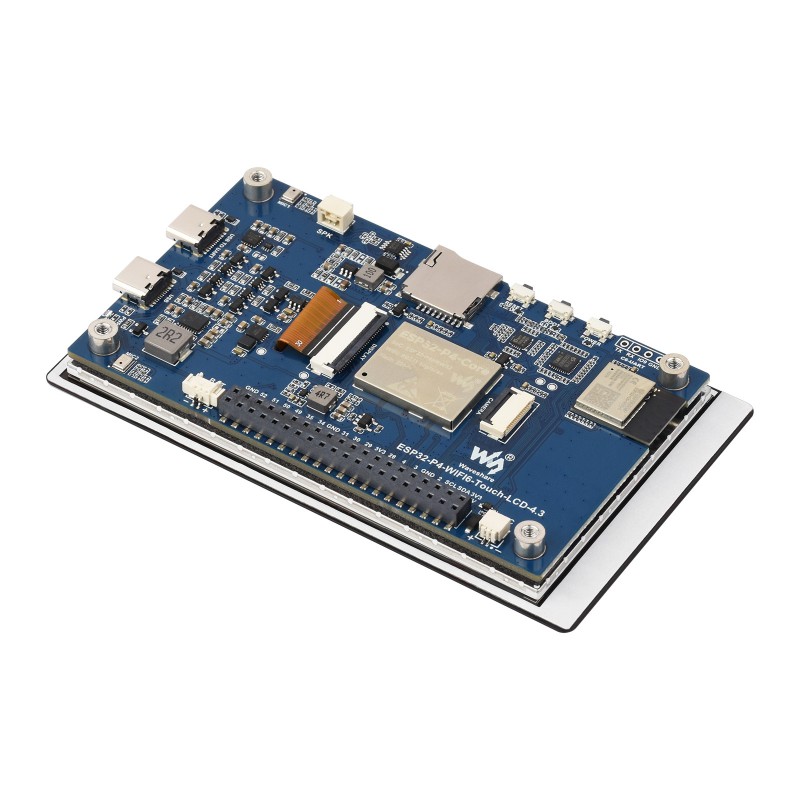

Zawartość zestawu
- Jednostka centralna ESP32-P4-WIFI6-Touch-LCD-4.3 x1
- Głośnik GH1.25 2PIN 8Ω 2W (50mm) x1
Uwaga: Kamera OV5647 nie wchodzi w skład zestawu i należy ją zakupić osobno.
