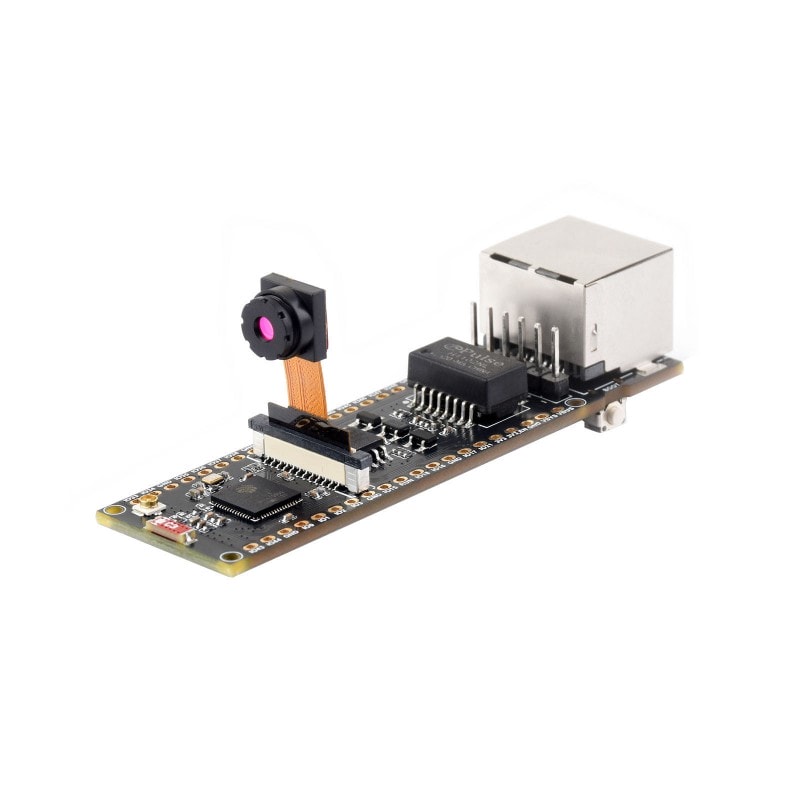

ESP32-S3-ETH-CAM-KIT – płytka ESP32-S3 z Ethernetem 10/100 Mb/s Wi-Fi Bluetooth i kamerą OV5640
ESP32-S3-ETH-CAM-KIT to zestaw deweloperski Waveshare składający się z płytki ESP32-S3-ETH oraz kamery OV5640. Łączy komunikację Wi-Fi i Bluetooth 5 LE z przewodowym Ethernetem 10/100 Mb/s przez układ W5500. Oferuje dwurdzeniowy procesor 240 MHz, 8 MB PSRAM, 16 MB Flash oraz slot kart TF, dzięki czemu nadaje się do projektów IoT, monitoringu, rejestracji obrazu i systemów wbudowanych.
Najważniejsze cechy:
- Zestaw ESP32-S3-ETH-CAM-KIT z kamerą OV5640.
- Układ ESP32-S3R8 z dwurdzeniowym procesorem Xtensa 32-bit LX7 do 240 MHz.
- Pamięć: 512 KB SRAM, 384 KB ROM, 8 MB PSRAM oraz 16 MB Flash.
- Łączność bezprzewodowa Wi-Fi 2,4 GHz i Bluetooth 5 LE.
- Kontroler W5500 zapewniający Ethernet 10/100 Mb/s przez SPI.
- Port RJ45 z automatyczną negocjacją prędkości 10/100 Mb/s.
- Kamera OV5640 do rejestracji zdjęć i obsługi obrazu.
- Złącze kamery zgodne również z OV2640 i innymi kompatybilnymi modułami.
- Obsługa opcjonalnego modułu PoE zgodnego z IEEE 802.3af.
- Port USB Type-C do zasilania, programowania i debugowania.
- Slot kart TF do zapisu zdjęć, plików i danych.
- Zgodność z układem wyprowadzeń Pico Header i wybranymi Raspberry Pi Pico HAT.
- Możliwość przełączenia na zewnętrzną antenę przez złącze IPEX 1.
- Płytka bez fabrycznie wlutowanych listew pinowych – w zestawie 2 listwy męskie 20-pin.
- Przeznaczenie: IoT, AI Edge, smart home, monitoring i akwizycja obrazu.
Wersje produktu
Seria ESP32-S3-ETH występuje w kilku wariantach różniących się wyposażeniem. Oferowany produkt to ESP32-S3-ETH-CAM-KIT z kamerą OV5640, bez modułu PoE. Pozostałe wersje są dostępne jako oddzielne warianty.
ESP32-S3-ETH
Podstawowa płytka deweloperska z Ethernetem, bez kamery i modułu PoE.
ESP32-S3-ETH-CAM-KIT – oferowany wariant
Płytka ESP32-S3-ETH z kamerą OV5640, bez modułu PoE.
ESP32-S3-POE-ETH
Płytka Ethernet z modułem PoE, bez kamery.
ESP32-S3-POE-ETH-CAM-KIT
Płytka Ethernet z kamerą OV5640 i modułem PoE.

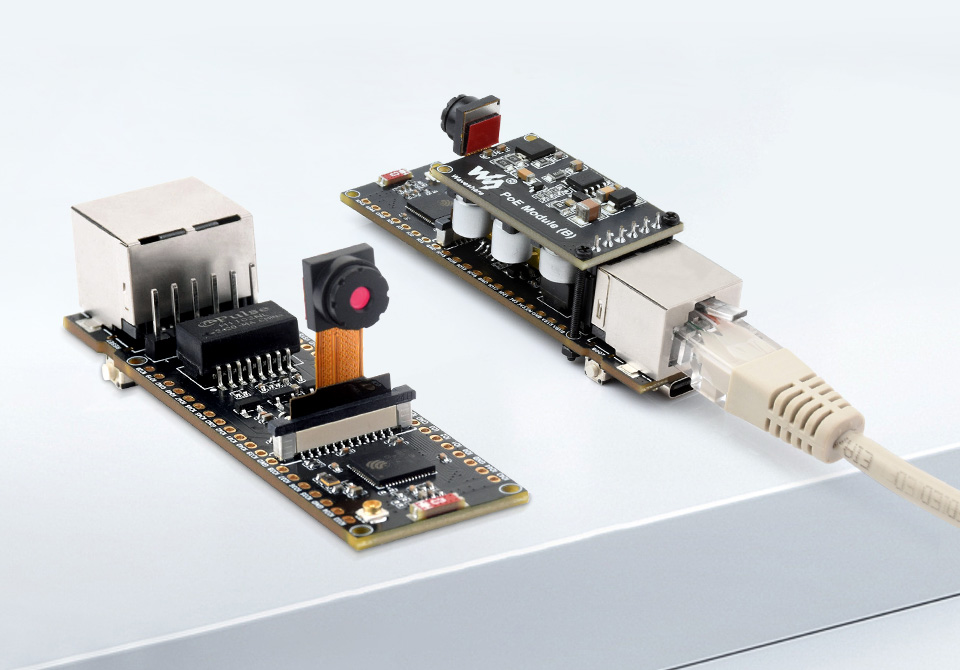

Dwie metody zasilania
Płytkę ESP32-S3-ETH można zasilać przez port USB Type-C lub za pomocą opcjonalnego modułu PoE. Zasilanie PoE pozwala wykorzystać przewód Ethernet do jednoczesnego przesyłania danych i dostarczania energii. Moduł PoE nie znajduje się w oferowanym zestawie ESP32-S3-ETH-CAM-KIT.
Opcjonalny moduł PoE
Po zastosowaniu dodatkowego modułu PoE płytka może być zasilana bezpośrednio przez przewód Ethernet. Rozwiązanie to upraszcza instalację sieciowych urządzeń IoT i kamer w miejscach z ograniczonym dostępem do lokalnego zasilania. Moduł PoE jest wyposażeniem opcjonalnym i należy dokupić go oddzielnie.

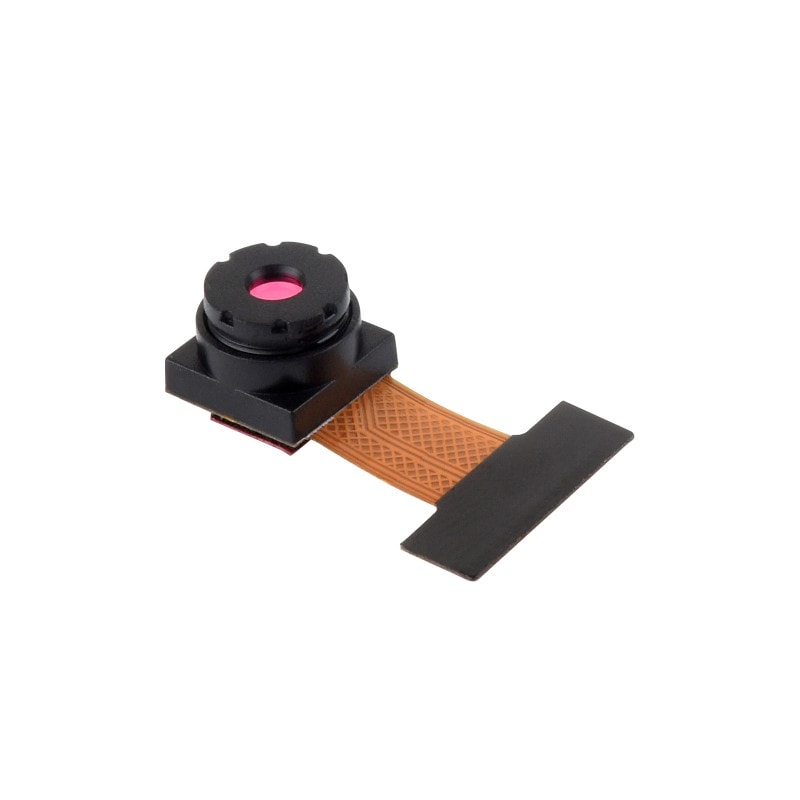

Kamera OV5640 w zestawie – obsługa obrazu
Wariant ESP32-S3-ETH-CAM-KIT zawiera kamerę OV5640, którą można podłączyć do dedykowanego złącza na płytce ESP32-S3-ETH. Kamera umożliwia wykonywanie zdjęć, przechwytywanie obrazu oraz realizację projektów monitoringu i przetwarzania obrazu. Połączenie kamery z Ethernetem 10/100 Mb/s i Wi-Fi pozwala budować sieciowe urządzenia wizyjne oraz systemy zdalnej akwizycji danych.

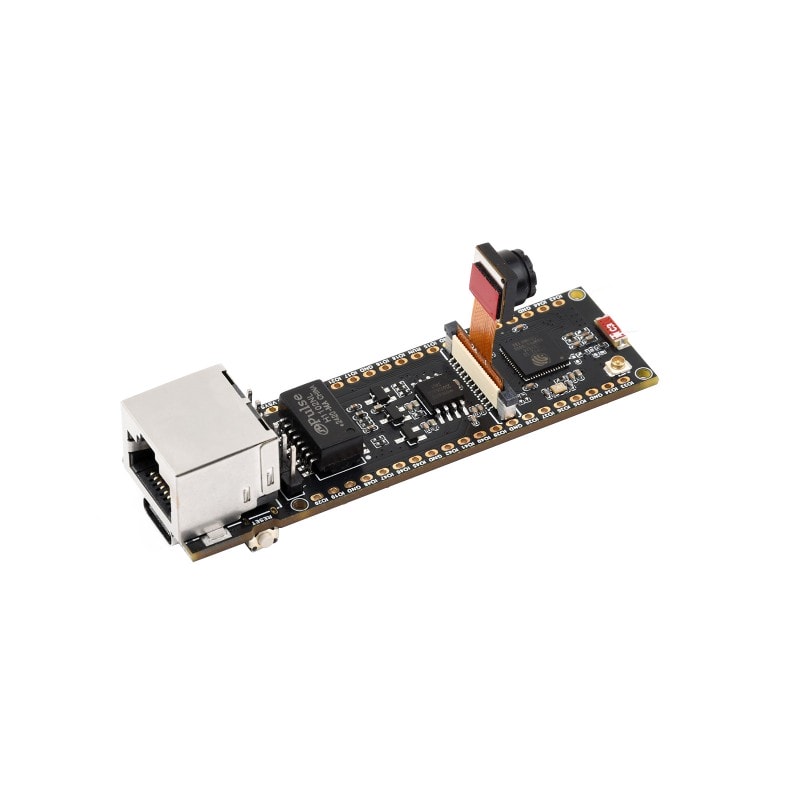

Co znajduje się na płytce
ESP32-S3-ETH integruje mikrokontroler ESP32-S3R8, pamięć Flash, kontroler Ethernet W5500, port RJ45, slot TF, złącze kamery i interfejsy rozszerzeń. W zestawie znajduje się osobna kamera OV5640 oraz dwie listwy pinowe do samodzielnego montażu. Takie wyposażenie umożliwia budowę urządzeń sieciowych z funkcją rejestracji obrazu.
- ESP32-S3R8 – dwurdzeniowy procesor Xtensa 32-bit LX7 do 240 MHz.
- W25Q128 – 16 MB pamięci Flash na program i dane.
- W5500 – kontroler Ethernet.
- H1102NLT – transformator Ethernet.
- JW5060 – stabilizator napięcia.
- USB Type-C – zasilanie i programowanie.
- RJ45 – port Ethernet 10/100 Mb/s z automatyczną negocjacją.
- Złącze modułu PoE – do podłączenia opcjonalnego modułu PoE.
- Złącze kamery – zgodne z dołączoną kamerą OV5640 oraz innymi kompatybilnymi modułami.
- IPEX 1 – złącze zewnętrznej anteny aktywowane przez przelutowanie rezystora.
- Antena ceramiczna – używana domyślnie.
- Slot TF – obsługa kart pamięci.
- Przycisk BOOT – uruchamianie trybu programowania.
- Wskaźnik ACT – sygnalizacja aktywności Ethernet.
- Wskaźnik LINK – sygnalizacja połączenia sieciowego.
- Przycisk RESET – resetowanie mikrokontrolera.
Interfejsy i kompatybilność
Płytka jest zgodna z układem wyprowadzeń Pico Header, dzięki czemu może współpracować z wybranymi nakładkami Raspberry Pi Pico HAT. Zestaw zawiera dwie męskie listwy 20-pin, które można samodzielnie przylutować do płytki. Wbudowane interfejsy umożliwiają obsługę kamery OV5640, komunikację sieciową, sterowanie urządzeniami i zapis danych na karcie TF.
Wymiary zewnętrzne
Kompaktowa konstrukcja ESP32-S3-ETH ułatwia integrację z obudowami, systemami embedded i projektami prototypowymi. Należy uwzględnić dodatkowe miejsce na podłączenie kamery OV5640 oraz jej przewód połączeniowy.
Specyfikacja techniczna
- Model zestawu: ESP32-S3-ETH-CAM-KIT
- Producent: Waveshare
- Mikrokontroler: ESP32-S3R8
- Procesor: Xtensa 32-bit LX7, dual-core
- Częstotliwość: do 240 MHz
- SRAM: 512 KB
- ROM: 384 KB
- PSRAM: 8 MB
- Flash: 16 MB
- Łączność bezprzewodowa: Wi-Fi 2,4 GHz, Bluetooth 5 LE
- Ethernet: W5500, 10/100 Mb/s, SPI
- Port sieciowy: RJ45, auto-negocjacja 10/100 Mb/s
- Kamera w zestawie: OV5640
- Złącze kamery: kompatybilne z OV5640, OV2640 i innymi obsługiwanymi modułami
- PoE: obsługa opcjonalnego modułu IEEE 802.3af (brak w zestawie)
- Magazyn danych: slot kart TF
- Zasilanie i programowanie: USB Type-C
- Antena: ceramiczna, opcjonalna zewnętrzna przez IPEX 1
- Kompatybilność: Pico Header, wybrane Raspberry Pi Pico HAT
- Listwy pinowe: niewlutowane, 2 × 20-pin w zestawie

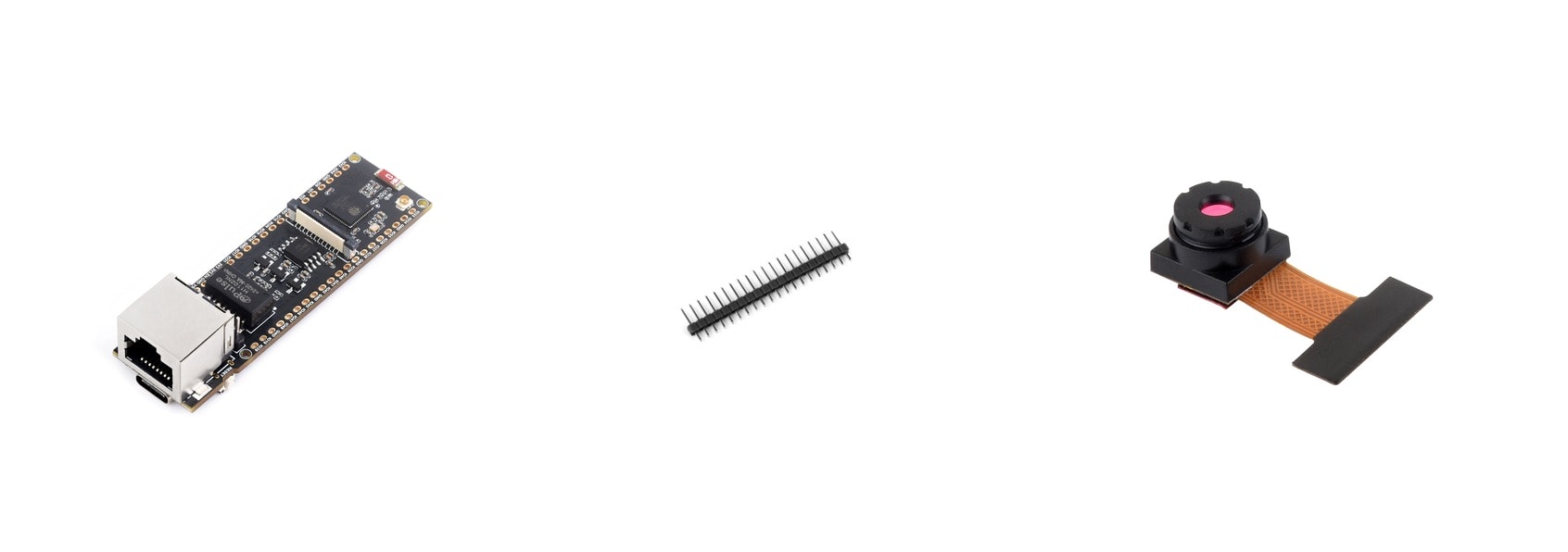

Zawartość zestawu
- Płytka deweloperska ESP32-S3-ETH bez wlutowanych listew pinowych – 1 szt.
- Kamera OV5640 – 1 szt.
- Listwa pinowa męska 20-pin (czarna) – 2 szt.
Wersja zestawu: ESP32-S3-ETH-CAM-KIT. Moduł PoE nie jest dołączony.
