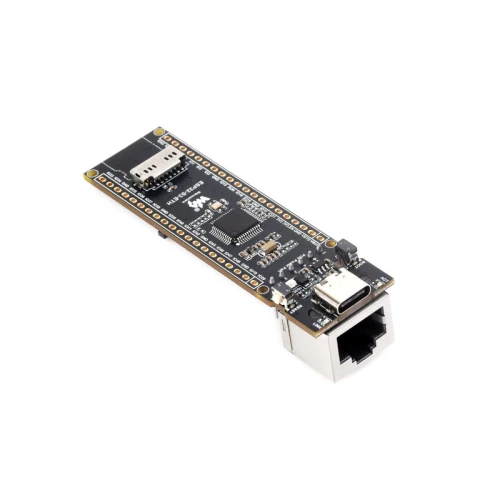

ESP32-S3 ETH Płytka Rozwojowa z RJ45 WiFi Bluetooth i obsługą kamer
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

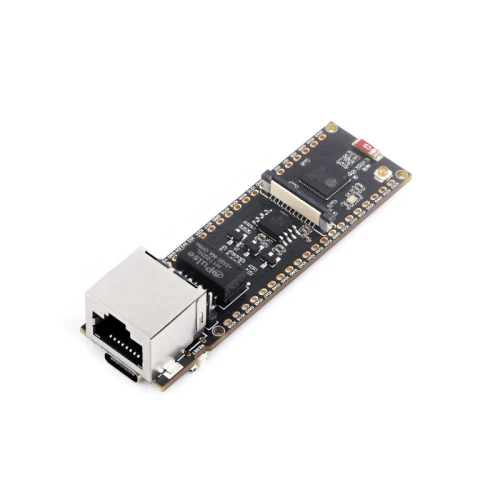

ESP32-S3 ETH Development Board z portem RJ45 10/100Mb/s Wi-Fi Bluetooth i obsługą kamer
Płytka deweloperska ESP32-S3 ETH oparta na układzie ESP32-S3R8 łączy bezprzewodową komunikację Wi-Fi i Bluetooth 5 z przewodowym Ethernetem 10/100Mb/s przez układ W5500. Oferuje dwurdzeniowy procesor 240MHz, 8MB PSRAM, 16MB Flash, złącze kamery, slot TF oraz zgodność z Raspberry Pi Pico HAT, dzięki czemu sprawdzi się w projektach IoT, smart home, monitoringu i akwizycji obrazu.
Najważniejsze cechy:
- Układ ESP32-S3R8 z dwurdzeniowym procesorem Xtensa 32-bit LX7 do 240MHz.
- Pamięć: 512KB SRAM, 384KB ROM, 8MB PSRAM oraz 16MB Flash.
- Łączność bezprzewodowa 2.4GHz Wi-Fi i Bluetooth 5 LE.
- Wbudowany układ W5500 zapewniający przewodowy Ethernet 10/100Mb/s przez SPI.
- Port RJ45 z auto-negocjacją 10/100M.
- Obsługa opcjonalnego modułu PoE zgodnego z IEEE 802.3af.
- Złącze kamery zgodne z OV2640, OV5640 i innymi popularnymi modułami.
- Port USB Type-C do zasilania, programowania i debugowania.
- Slot kart TF do zapisu zdjęć, plików i danych.
- Zgodność z pinoutem Pico Header i wybranymi Raspberry Pi Pico HAT.
- Możliwość przełączenia na zewnętrzną antenę przez złącze IPEX 1.
- Przeznaczona do IoT, AI, smart home, monitoringu i akwizycji obrazu.
Wersje produktu
Seria jest dostępna w kilku wariantach, co ułatwia dobór zestawu do konkretnego projektu. Podstawowa wersja zawiera samą płytkę Ethernet, a pozostałe odmiany rozszerzają ją o kamerę OV5640 oraz/lub moduł PoE.
ESP32-S3-ETH
Podstawowa płytka deweloperska z Ethernetem.
ESP32-S3-ETH-CAM-KIT
Płytka Ethernet z kamerą OV5640.
ESP32-S3-POE-ETH
Płytka Ethernet z modułem PoE.
ESP32-S3-POE-ETH-CAM-KIT
Płytka Ethernet z kamerą OV5640 i modułem PoE.
Dwie metody zasilania
Płytkę można zasilać przez port USB Type-C lub opcjonalnie przez moduł PoE. Takie rozwiązanie zwiększa elastyczność podczas wdrażania urządzenia w projektach sieciowych, przemysłowych i instalacjach smart home.
Opcjonalny moduł PoE
Po zastosowaniu dodatkowego modułu PoE płytka może być zasilana bezpośrednio przez przewód Ethernet. Umożliwia to jednoczesne doprowadzenie zasilania i transmisji danych jednym kablem, co upraszcza montaż urządzenia w trudno dostępnych miejscach.
Obsługa kamer i akwizycji obrazu
Na płytce znajduje się złącze kamery zgodne z modułami OV2640, OV5640 oraz innymi popularnymi kamerami. Dzięki temu platforma nadaje się do zastosowań takich jak monitoring wideo, rejestracja obrazu, analiza danych wizualnych oraz projekty AI Edge.

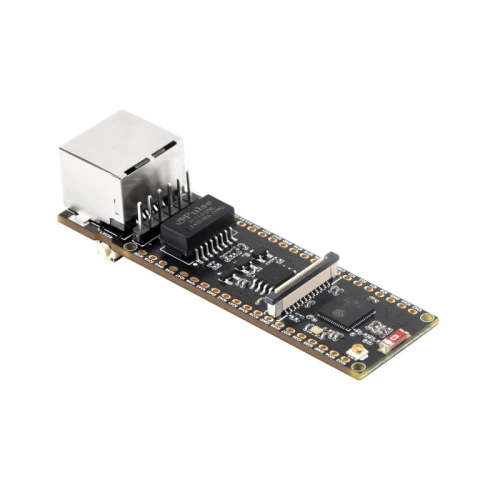

Co znajduje się na płytce
ESP32-S3 ETH integruje kluczowe elementy niezbędne do budowy wydajnego urządzenia sieciowego: mikrokontroler ESP32-S3R8, pamięć Flash, kontroler Ethernet, port RJ45, slot TF, złącze kamery i interfejsy rozszerzeń. Dzięki temu można szybko rozpocząć rozwój własnego urządzenia bez konieczności projektowania dodatkowej elektroniki.
- ESP32-S3R8 – dwurdzeniowy procesor Xtensa 32-bit LX7 do 240MHz.
- W25Q128 – 16MB pamięci Flash na program i dane.
- W5500 – kontroler Ethernet.
- H1102NLT – transformator Ethernet.
- JW5060 – stabilizator napięcia.
- USB Type-C – zasilanie i programowanie.
- RJ45 – port Ethernet 10/100M z auto-negocjacją.
- Złącze modułu PoE – do podłączenia modułu PoE.
- Złącze kamery – zgodne z OV2640, OV5640 i innymi kamerami.
- IPEX 1 – złącze zewnętrznej anteny aktywowane przez przelutowanie rezystora.
- Antena ceramiczna – używana domyślnie.
- Slot TF – obsługa kart pamięci.
- Przycisk BOOT.
- Wskaźnik ACT.
- Wskaźnik LINK.
- Przycisk RESET.
Interfejsy i kompatybilność
Płytka jest zgodna z układem wyprowadzeń Pico Header, dzięki czemu może współpracować z wybranymi nakładkami Raspberry Pi Pico HAT. Rozbudowany zestaw interfejsów oraz dostęp do bogatego ekosystemu ESP32 pozwalają szybko wdrożyć komunikację sieciową, sterowanie urządzeniami, zapis danych oraz obsługę obrazu.
Wymiary zewnętrzne
Kompaktowe wymiary płytki ułatwiają integrację z obudowami, systemami embedded oraz projektami prototypowymi. To dobre rozwiązanie zarówno do testów, jak i do gotowych wdrożeń.
Specyfikacja techniczna
- Mikrokontroler: ESP32-S3R8
- Procesor: Xtensa 32-bit LX7, dual-core
- Częstotliwość: do 240MHz
- SRAM: 512KB
- ROM: 384KB
- PSRAM: 8MB
- Flash: 16MB
- Łączność bezprzewodowa: Wi-Fi 2.4GHz, Bluetooth 5 LE
- Ethernet: W5500, 10/100Mb/s, SPI
- Port sieciowy: RJ45 10/100M auto-negocjacja
- PoE: opcjonalny moduł, IEEE 802.3af
- Złącze kamery: OV2640, OV5640 i inne kompatybilne
- Magazyn danych: slot karty TF
- Zasilanie i programowanie: USB Type-C
- Antena: ceramiczna + opcjonalna zewnętrzna przez IPEX 1
- Kompatybilność: Pico Header, wybrane Raspberry Pi Pico HAT

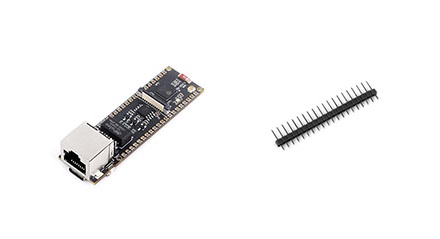

Zawartość zestawu
- Płytka deweloperska ESP32-S3-ETH
