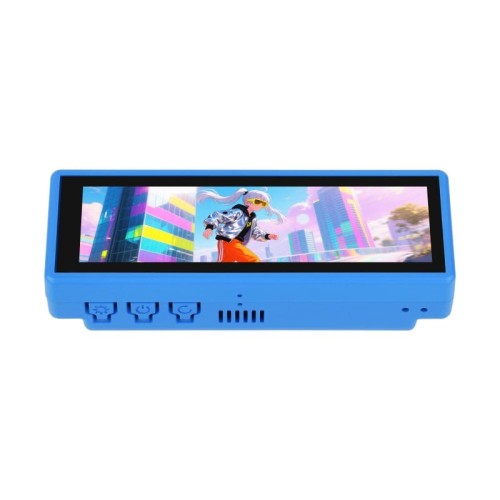

ESP32-S3 Płytka Rozwojowa z Wyświetlaczem Dotykowym 3.49" IPS w Obudowie – Wi-Fi Bluetooth AI Voice
Płytka rozwojowa Waveshare oparta na układzie ESP32-S3R8. Wyposażona w panoramiczny, dotykowy wyświetlacz IPS o przekątnej 3.49 cala i rozdzielczości 172×640. Moduł integruje szereg funkcji niezbędnych w nowoczesnych projektach IoT: komunikację Wi-Fi i Bluetooth, 6-osiowy czujnik IMU, zegar RTC oraz zaawansowany system audio z dwoma mikrofonami i redukcją szumów, idealny do aplikacji AI i sterowania głosem.
Wersja Case A – produkt w estetycznej obudowie (bez baterii).

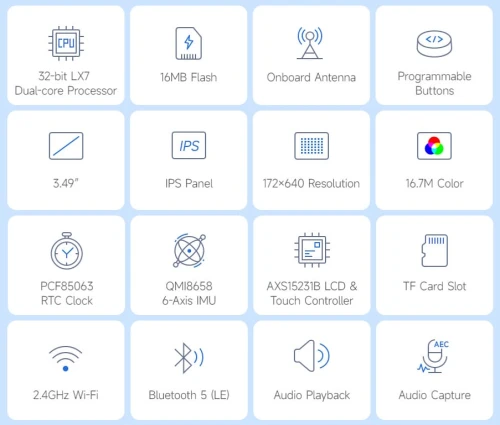

Najważniejsze cechy:
- Mikrokontroler ESP32-S3R8 – dwurdzeniowy procesor Xtensa 32-bit LX7, do 240MHz
- Pamięć: 512KB SRAM, 384KB ROM, 8MB PSRAM oraz 16MB Flash
- Łączność bezprzewodowa: Wi-Fi 2.4GHz (802.11 b/g/n) oraz Bluetooth 5 (LE)
- Wyświetlacz: 3.49" IPS, pojemnościowy panel dotykowy, rozdzielczość 172×640
- System Audio: Kodeki ES8311 (DAC) i ES7210 (ADC), dwa mikrofony z redukcją szumów i echa
- Obsługa AI Speech Interaction – możliwość integracji z modelami językowymi (np. DeepSeek)
- Czujniki: 6-osiowy IMU QMI8658 (akcelerometr + żyroskop), zegar RTC PCF85063
- Slot na kartę TF (microSD) – rozszerzenie pamięci i szybki transfer danych
- Interfejsy: USB-C (programowanie), wyprowadzenia GPIO 22PIN (raster 2.54mm)

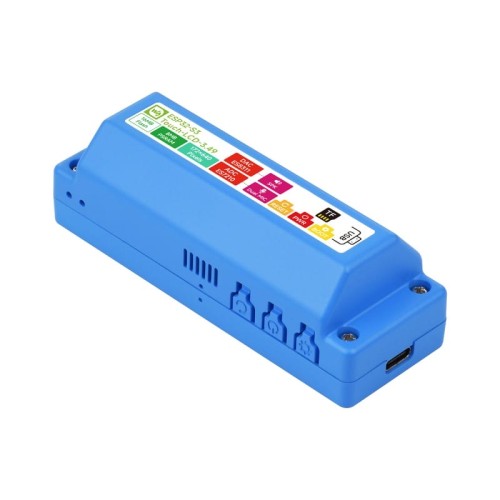

- Obudowa ochronna (Case A) zapewniająca estetyczny wygląd i bezpieczeństwo elektroniki
- Programowalne przyciski PWR i BOOT

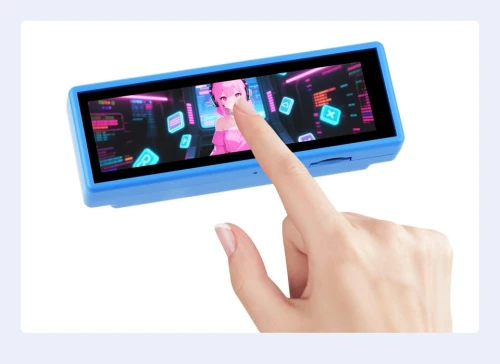

Panoramiczny ekran dotykowy IPS
Wyświetlacz o wysokiej rozdzielczości 172×640 pikseli zapewnia żywe kolory (16.7M) i szerokie kąty widzenia. Interfejs QSPI gwarantuje płynne odświeżanie, a pojemnościowy panel dotykowy umożliwia wygodną interakcję z użytkownikiem.

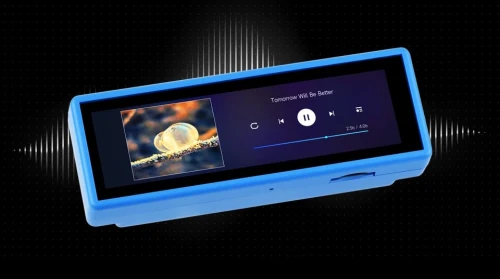

Zaawansowane Audio i AI
Zintegrowana macierz dwóch mikrofonów wraz z układami redukcji szumów i echa sprawia, że moduł doskonale nadaje się do projektów rozpoznawania mowy oraz integracji z asystentami głosowymi AI.

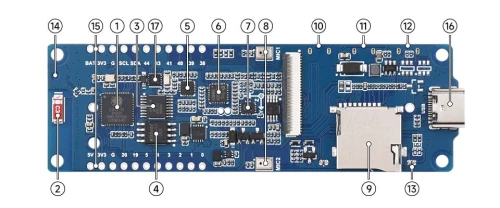

Opis elementów płytki
- ESP32-S3R8 SoC Wi-Fi/Bluetooth, 240MHz, 8MB PSRAM
- Wbudowana antena Wi-Fi 2.4GHz i Bluetooth 5 (LE)
- TCA9554PWR Ekspander GPIO I2C (8-bit)
- W25Q128JVSI 16MB pamięci Flash
- ES8311 DAC Wydajny kodek audio (wyjście)
- ES7210 ADC Wydajny kodek audio (wejście mikrofonowe)
- QMI8658 6-osiowy czujnik ruchu (żyroskop + akcelerometr)
- Dwa mikrofony Zaawansowana interakcja głosowa
- Slot kart TF Obsługa kart sformatowanych w FAT32
- Przycisk RESET
- Przycisk zasilania PWR
- Przycisk BOOT
- Złącze głośnika MX1.25 2PIN
- Złącze anteny IPEX1 Opcjonalne (wymaga przelutowania rezystora)
- Wyprowadzenia GPIO 22PIN Do podłączenia zewnętrznych modułów
- Port USB Type-C Programowanie i logi
- PCF85063 Zegar czasu rzeczywistego RTC
Specyfikacja techniczna
- Panel wyświetlacza: IPS LCD
- Przekątna: 3.49 cala
- Rozdzielczość: 172 × 640 px
- Kolory: 16.7M
- Interfejs wyświetlacza: QSPI
- Sterownik LCD: AXS15231B
- Interfejs dotyku: I2C (Pojemnościowy)
- Procesor: ESP32-S3R8 Dual-core
- Flash / PSRAM: 16MB / 8MB
- IMU: QMI8658 (3-osiowy akcelerometr i żyroskop)
- RTC: PCF85063
- Audio: 2x Mikrofon, kodeki ES8311/ES7210
- Slot kart: microSD (TF)

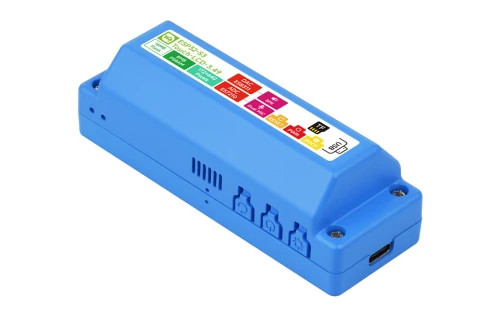

Zawartość zestawu
- ESP32-S3-Touch-LCD-3.49 (Wersja Case A) x1
Uwaga: Zestaw nie zawiera baterii.
Uwaga: Grafiki na zdjęciach mają charakter poglądowy. Moduł posiada wgrane podstawowe demo testowe, a kompletne przykłady oprogramowania dostępne są na stronie Wiki producenta.
