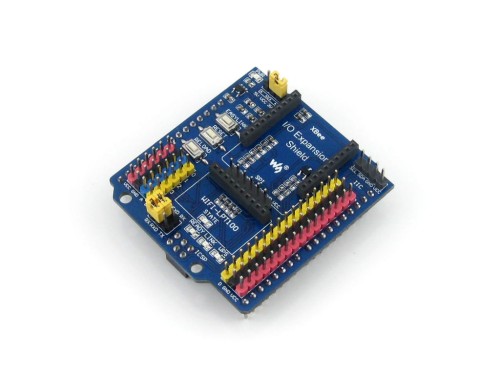

IO Expansion Shield dla Arduino

Dostępność:: 5
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 28,90 zł 28.90
Cena netto: 23,50 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: IO Expansion Shield Waveshare 9755
Pin It

Opis

Arduino IO Expansion Shield

Features:

  • 3-pinowe i 4-pinowe interfejsy czujników, obsługuje bezpośrednie podłączanie czujników bez skomplikowanych połączeń niestandardowych

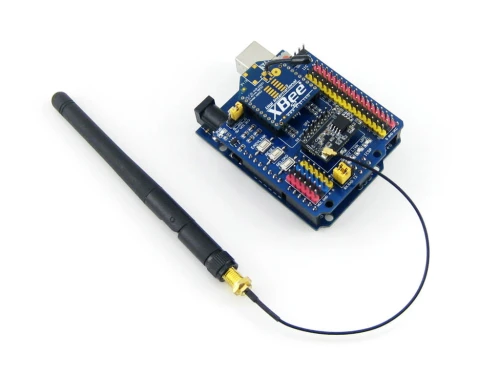

  • Złącze modułu XBee
  • Złącze modułu bezprzewodowego WIFI-LPT100

Co jest na płycie:

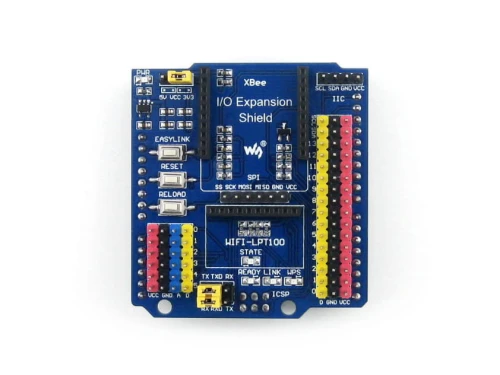

Arduino IO Expansion Shield on board resource

  1. XBee module connector
  2. IIC interface
  3. SPI interface
  4. 3-pin sensor interface
    • VCC : power positive
    • GND : ground
    • D : digital pin, correspond to the Arduino board
  5. WIFI-LPT100 connector
  6. 4-pin sensor interface
    • VCC : power positive
    • GND : ground
    • A : analog pin, correspond to the Arduino board
    • D : digital pin, correspond to the Arduino board
  7. VCC configuration : for selecting sensor interfaces power voltage
  8. Debugging/Communication selection jumper
    • when connecting TXD and TX, RXD and RX respectively, the Arduino board may debug/config the XBee module or WIFI-LPT100 through serial port
    • when connecting TXD and RX, RXD and TX respectively, the Arduino board may communicate with the XBee module or WIFI-LPT100 through serial port
  9. Power indicator
  10. WIFI-LPT100 state indicator
  11. XBee module state indicator
  12. WIFI-LPT100 RELOAD button : for restoring to factory setting
  13. XBee module and WIFI-LPT100 RESET button
  14. XBee module EASYLINK button






Pakiet zawiera:



  1. IO Expansion Shield x 1








Downloads

Development resources: demo codes, schematic, datasheets, etc.
Click here to download
