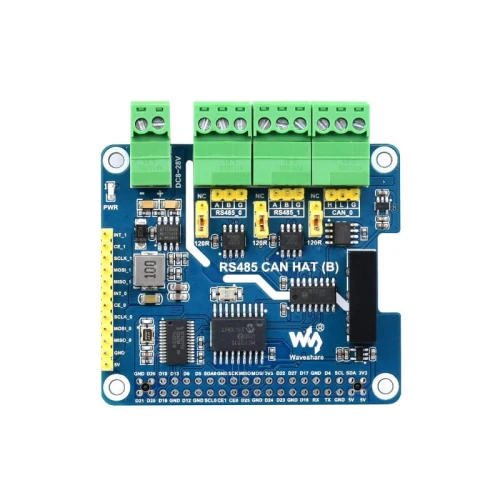

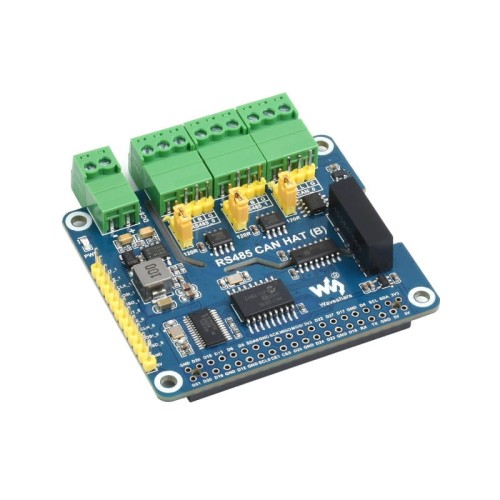

Izolowany RS485/CAN HAT (B) dla Raspberry Pi – 2x RS485 + 1x CAN z zabezpieczeniami
Cena::
102,00 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Izolowany RS485/CAN HAT (B) dla Raspberry Pi – 2x RS485 + 1x CAN z zabezpieczeniami
Zastosowanie:
- Rozbudowa Raspberry Pi o izolowane i stabilne interfejsy CAN i RS485
- Integracja z urządzeniami przemysłowymi, sterownikami, licznikami i czujnikami
- Tworzenie własnych bramek komunikacyjnych i konwerterów protokołów
Najważniejsze cechy:

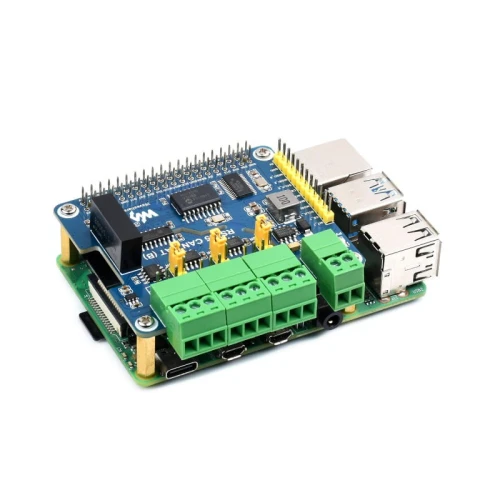

- Kompatybilny z Raspberry Pi – złącze GPIO 40 PIN
- 1 kanał CAN – układ MCP2515 + transceiver CAN (SPI → CAN)
- 2 kanały RS485 – układ SC16IS752 + SP3485 (SPI → RS485)
- Obsługa komunikacji przez interfejs SPI
- Obsługa zasilania z Raspberry Pi lub zewnętrznego źródła 8–28 V DC
- Zintegrowany układ izolacji zasilania – nie wymaga oddzielnego zasilania izolowanego terminala
- Izolacja cyfrowa – odporność na zakłócenia, niskie zużycie energii
- Zabezpieczenia: TVS, bezpiecznik samonaprawczy, diody ochronne
- Wbudowany rezystor końcowy 120Ω – konfigurowany zworką
- Złącza śrubowe i goldpiny – wygodne podłączanie
- Wyprowadzone piny SPI – możliwość użycia z innymi kontrolerami

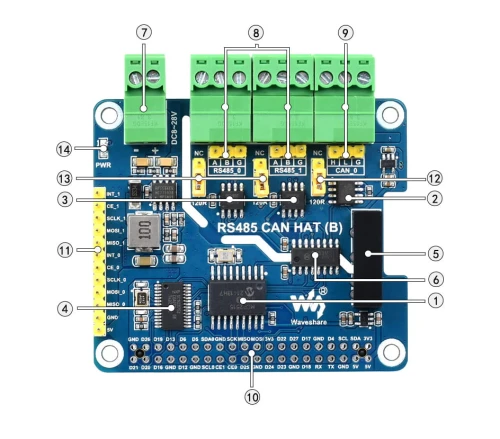

OPIS PŁYTY
- MCP2515
Kontroler CAN - SIT65HVD230DR/SN65HVD23D
Transceiver CAN - SP3485
Transceiver RS485 - SC16IS752
Rozszerzenie UART - 163M31
Izolator cyfrowy - B0505LS-1W
Izolacja zasilania

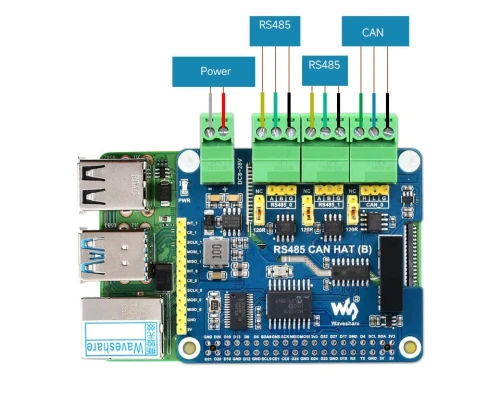

- Interfejs zasilania
DC 8~28V, może zasilać HAT i Raspberry Pi - Interfejs magistrali RS485
Podłączany przez zaciski śrubowe/złącze pinowe - Interfejs magistrali CAN
Podłączany przez zaciski śrubowe/złącze pinowe - Złącze GPIO Raspberry Pi
- Złącze sterowania SPI
do podłączania z płytami głównymi, takimi jak STM32/Arduino - Zworka rezystora końcowego CAN
Domyślnie przełączona na 120Ω - Zworka rezystora końcowego RS485
Domyślnie przełączona na 120Ω - Wskaźnik zasilania
Specyfikacja techniczna:
- Interfejs komunikacyjny: SPI
- Interfejsy rozszerzeń: 2× RS485, 1× CAN
- Kontroler CAN: MCP2515
- Transceiver CAN: SIT65HVD230DR / SN65HVD23D
- Prędkość CAN: do 1 Mbps
- Układ UART: SC16IS752
- Transceiver RS485: SP3485
- Prędkość RS485: 300 – 921600 bps
- Zasilanie: z Raspberry Pi lub zewnętrzne 8–28 V DC
- Napięcie pracy: 3.3 V

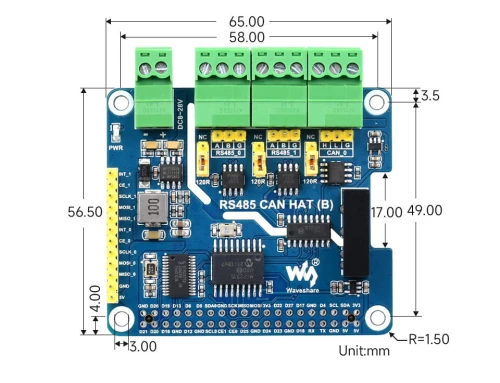

- Wymiary: 65 × 56,5 mm
Zawartość zestawu
- RS485 CAN HAT (B) x1
- Złącze 2x20PIN x 1
- Śruby x 4
Wiki: https://www.waveshare.com/wiki/RS485_CAN_HAT_(B)
