Karta dźwiękowa Audio Driver HAT dla RDK X3
Zaawansowana nakładka dźwiękowa (Audio Driver HAT) zaprojektowana specjalnie dla płytek deweloperskich z serii RDK X3. Wykorzystuje wydajne układy kodujące ES7210 oraz dekodujące ES8156, zapewniając wysoką jakość nagrywania i odtwarzania dźwięku. Dzięki zintegrowanej matrycy czterech mikrofonów MEMS oraz standardowemu gniazdu słuchawkowemu 3.5 mm, stanowi idealne rozwiązanie do projektów wymagających analizy głosowej, przetwarzania sygnałów audio i komunikacji dwukierunkowej.
Najważniejsze cechy:
- W pełni kompatybilna z 40-pinowym złączem GPIO płytki RDK X3.
- Wysokowydajny 4-kanałowy układ kodujący audio ES7210 (komunikacja przez interfejs I2S).
- Układ dekodujący dźwięk stereo ES8156, zapewniający czysty i wyraźny sygnał na wyjściu.
- Zintegrowana matryca 4 wysokiej jakości mikrofonów krzemowych MEMS (obsługa 4-kanałowego nagrywania).
- Wbudowane standardowe złącze słuchawkowe Jack 3.5 mm do odtwarzania muzyki.
- Wsparcie dla sprzętowych efektów dźwiękowych, takich jak stereo czy dźwięk przestrzenny 3D.
Kompatybilność i zastosowanie
Nakładka rozszerza funkcjonalności audio płytki RDK X3. Umożliwia zarówno wysokiej jakości nasłuch otoczenia (dzięki układowi 4 mikrofonów), jak i odtwarzanie komunikatów głosowych czy multimediów. Do wyboru odpowiedniej wersji platformy RDK X3 (V1.2 / V2.1 lub wersji MD) służy wbudowany na płycie przełącznik DIP.

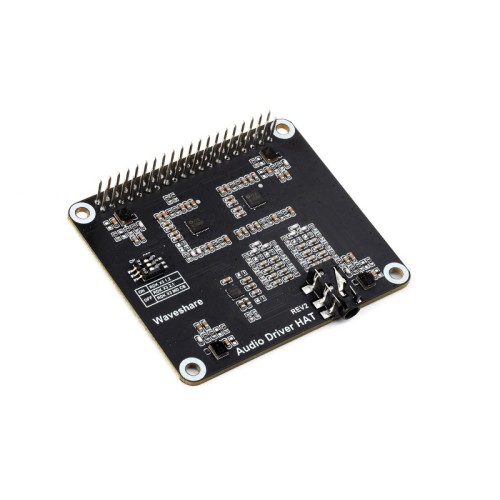

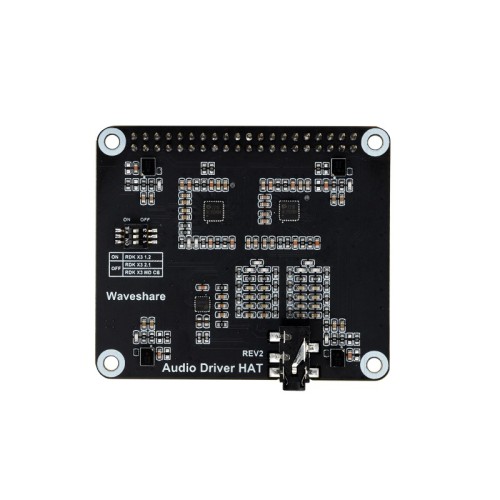

Rozmieszczenie elementów na płytce
- Układ kodujący audio ES7210: wydajny przetwornik analogowo-cyfrowy (ADC).
- Układ dekodujący audio ES8156: przetwornik cyfrowo-analogowy (DAC) do obsługi wyjścia audio.
- Mikrofony MEMS (x4): cztery wysokiej jakości mikrofony krzemowe formujące matrycę zbierającą dźwięk.
- Przełącznik DIP: służy do wyboru kompatybilności sprzętowej (obsługuje RDK X3 V1.2 / V2.1 oraz wersję MD).
- Gniazdo słuchawkowe Jack 3.5 mm: standardowe wyjście audio.
- Złącze 40PIN GPIO: do bezproblemowego montażu na platformie RDK X3.
Wyprowadzenia PIN i wymiary
Specyfikacja techniczna
- Układ kodujący (ADC): ES7210
- Układ dekodujący (DAC): ES8156
- Interfejs sterujący: I2C
- Interfejs przesyłu audio: I2S
- Stosunek sygnału do szumu (SNR ADC): 102 dB
- Stosunek sygnału do szumu (SNR DAC): 110 dB
- Napięcie zasilania: 3.3V
- Wymiary całkowite: 65 × 56 mm
Zawartość zestawu
- Moduł Audio Driver HAT dla RDK X3 x1

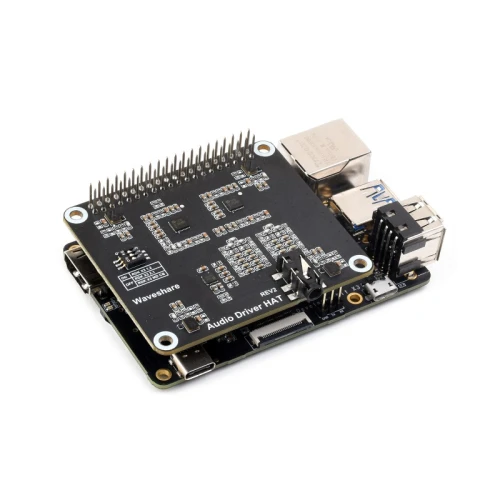

Uwaga: Płytka RDK X3, obudowy oraz akcesoria dodatkowe pokazane na zdjęciach poglądowych nie wchodzą w skład zestawu.
