Karta dźwiękowa I2S DA7212 Audio HAT B do Raspberry Pi stereo DAC ADC z głośnikami Waveshare

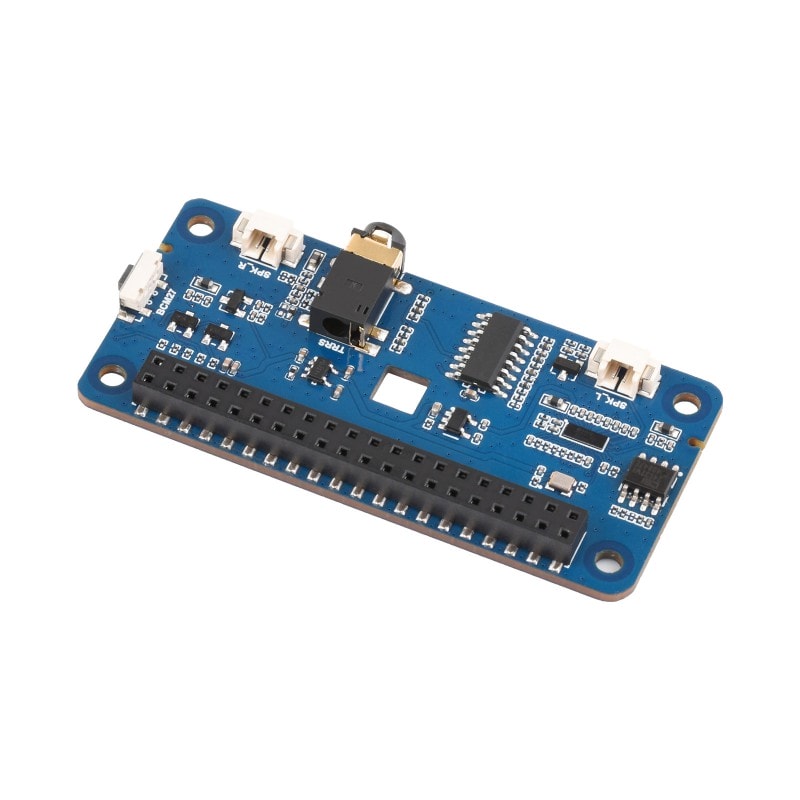

Karta dźwiękowa I2S DA7212 Audio HAT (B) do Raspberry Pi

DA7212 Audio HAT (B) to moduł rozszerzeń audio stereo dedykowany dla minikomputerów z serii Raspberry Pi. Wykorzystuje kodek DA7212 komunikujący się z procesorem za pośrednictwem magistrali I2C (sterowanie) oraz I2S (transmisja dźwięku), oferując rozdzielczość do 24 bitów oraz próbkowanie do 96 kHz. Zintegrowane mikrofony, złącze słuchawkowe 3,5 mm oraz wyjścia na głośniki sprawiają, że płytka idealnie nadaje się do odtwarzania i rejestrowania dźwięku w projektach multimedialnych oraz asystentach głosowych.

Najważniejsze cechy:

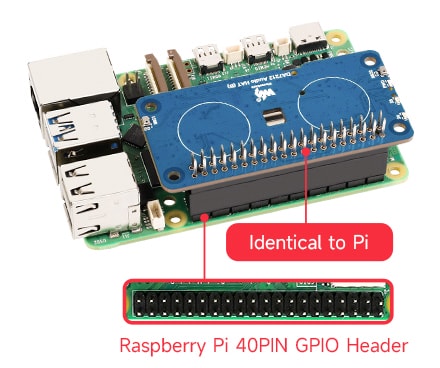

Dedykowany dla Raspberry Pi

Konstrukcja modułu jest w pełni dopasowana do 40-pinowego złącza GPIO minikomputerów Raspberry Pi, co umożliwia bezpośredni montaż nakładki na płytce bazowej bez konieczności stosowania dodatkowego okablowania połączeniowego.

Integracja z asystentami głosowymi i Home Assistant

Dzięki połączeniu wbudowanych mikrofonów i wyjść głośnikowych moduł znakomicie współpracuje z projektami asystentów głosowych AI oraz lokalną obsługą głosu w systemie Home Assistant, pozwalając na bezpośrednią interakcję głosową bez zewnętrznych kart dźwiękowych na USB.

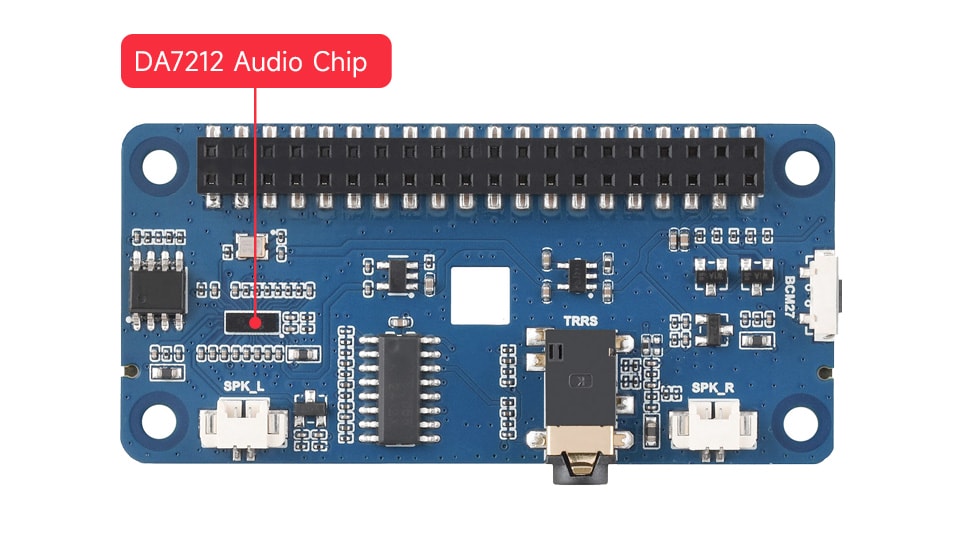

Kodek audio DA7212

Zastosowany jednoukładowy kodek DA7212 realizuje pełne stereofoniczne kodowanie i dekodowanie sygnałów audio. Konfiguracja parametrów i trybów pracy odbywa się za pośrednictwem szyny I2C, natomiast cyfrowy strumień dźwięku przekazywany jest bezpośrednio magistralą I2S.

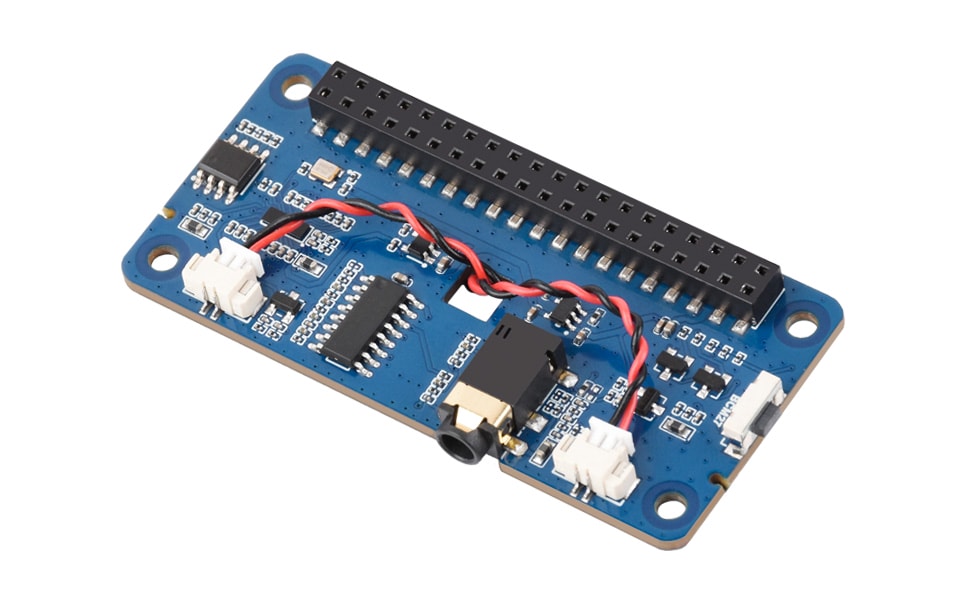

Zintegrowane złącza głośnikowe

Płytka posiada wyprowadzone złącza głośnikowe z wbudowanym wzmacniaczem audio, co umożliwia podłączenie dołączonych do zestawu głośników 4 Ω 3 W i oszczędność miejsca wewnątrz projektowanej obudowy urządzenia.

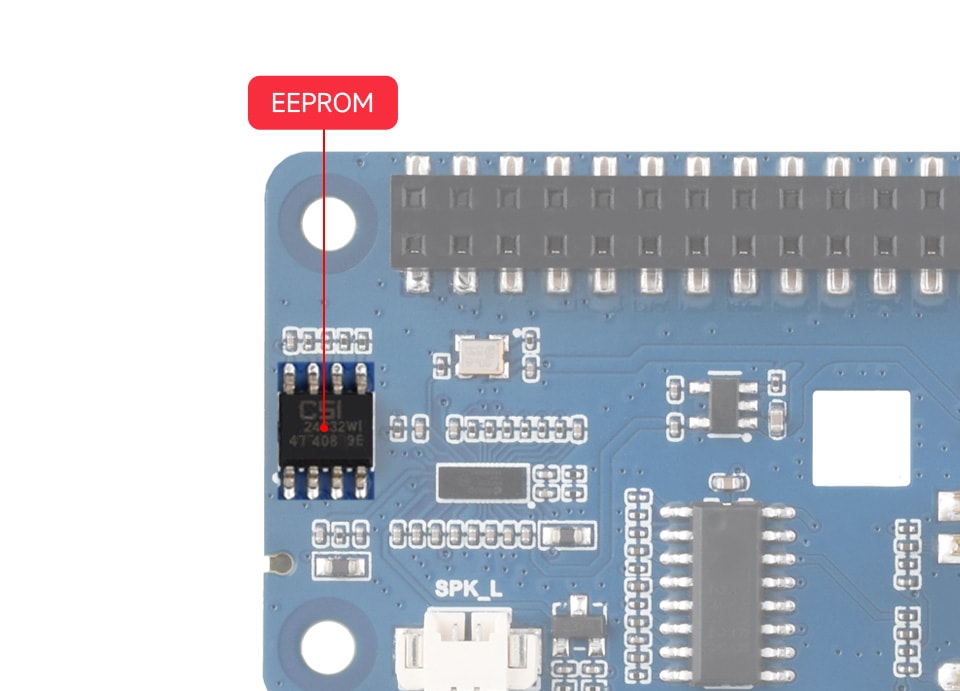

Wbudowana pamięć EEPROM

Obecność pamięci EEPROM zgodnej ze specyfikacją Raspberry Pi HAT pozwala na automatyczne rozpoznanie nakładki przez jądro systemu operacyjnego oraz załadowanie właściwego profilu konfiguracyjnego Device Tree.

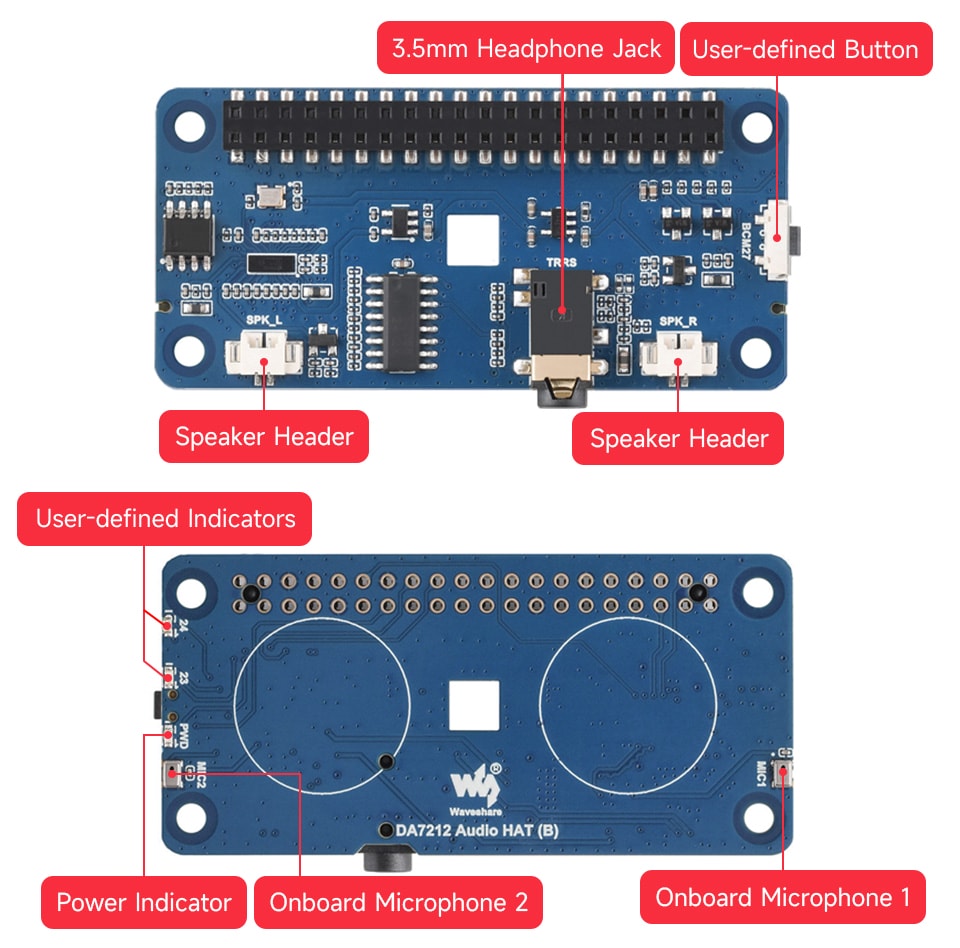

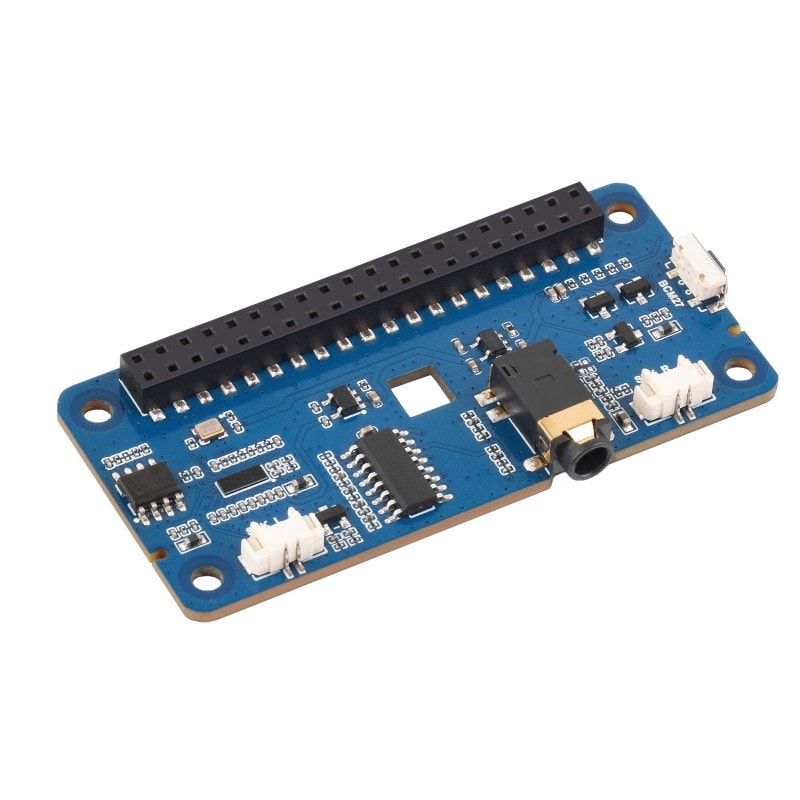

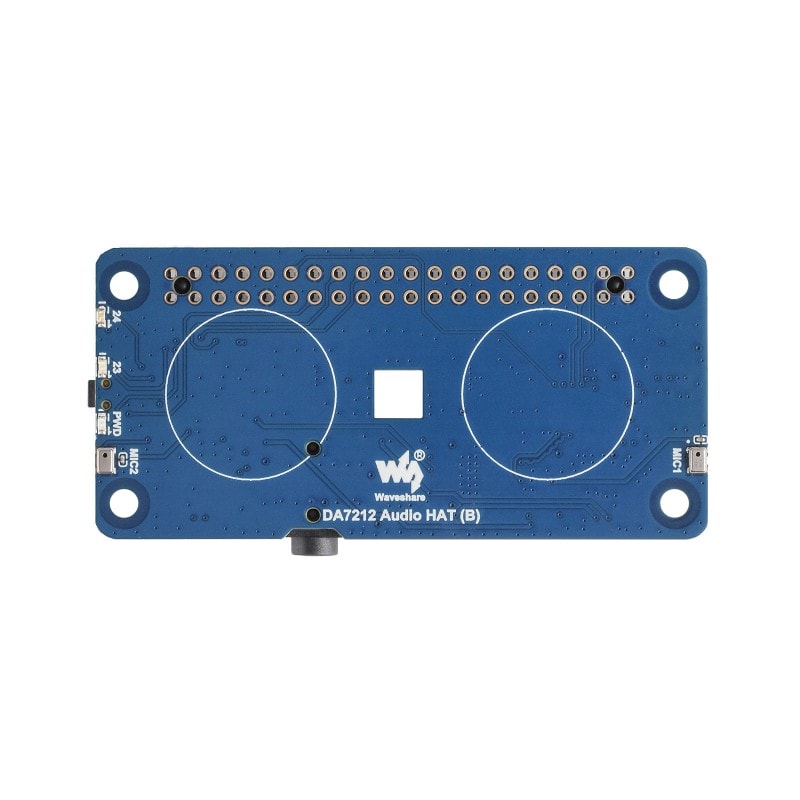

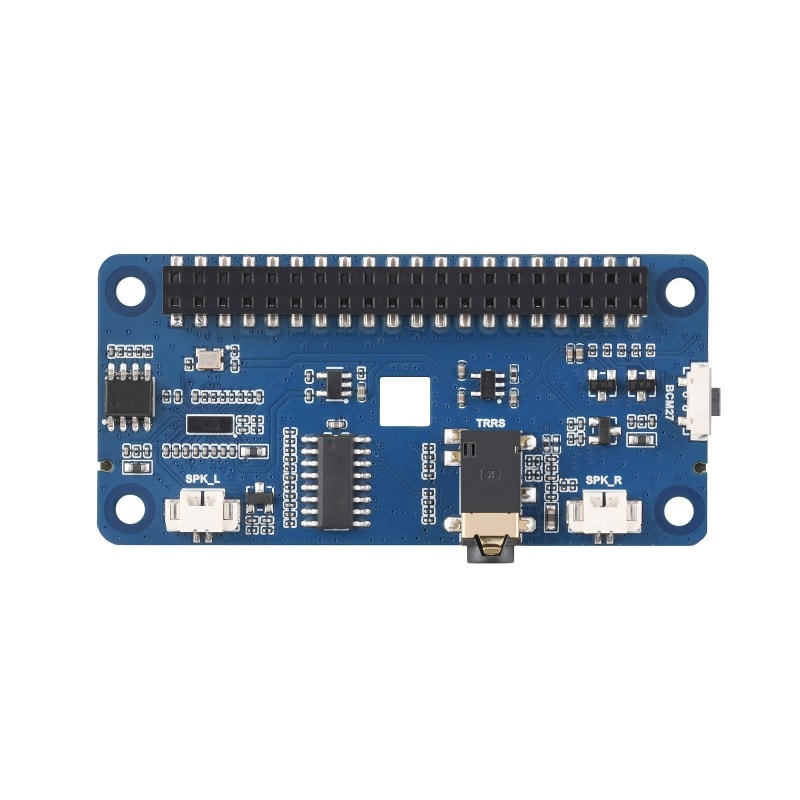

Rozmieszczenie elementów na płytce

Na moduł składają się kluczowe bloki funkcjonalne: układ kodeka DA7212, dwa mikrofony MEMS, gniazdo jack 3,5 mm, wyjścia głośnikowe, pamięć EEPROM, złącze GPIO, przycisk funkcyjny oraz diody LED informujące o stanie zasilania i pracy.

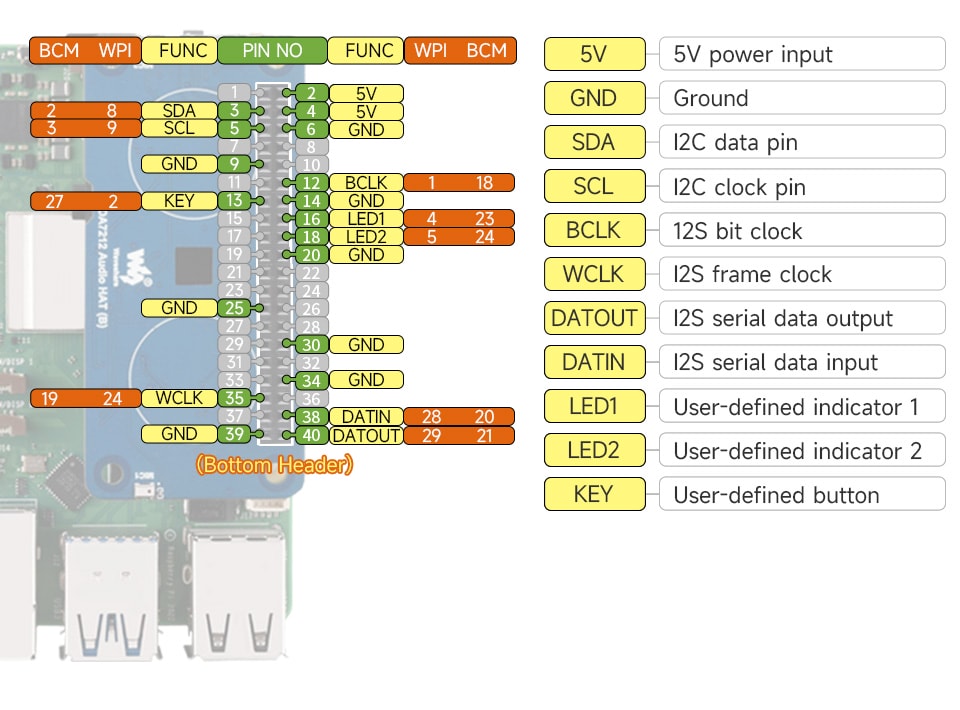

Wyprowadzenia pinów

Moduł korzysta z linii zasilania 5 V i 3,3 V, masy, pinów magistrali I2C (SDA, SCL), magistrali I2S (DIN, DOUT, BCLK, LRCK) oraz linii konfiguracyjnych pamięci EEPROM (ID_SD, ID_SC).

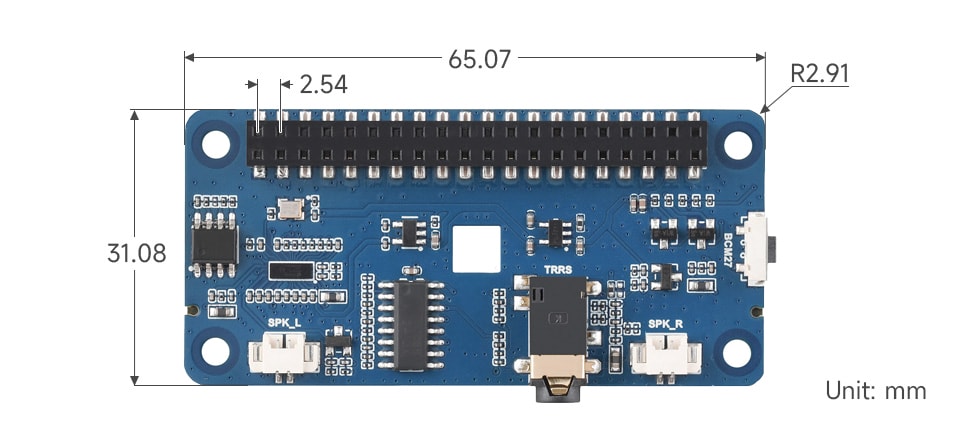

Wymiary

Płytka została wyprofilowana pod wymiar płytki Raspberry Pi z zachowaniem standardowego rozstawu otworów montażowych, co gwarantuje łatwy montaż przy użyciu dołączonych dystansów śrubowych.

Specyfikacja techniczna

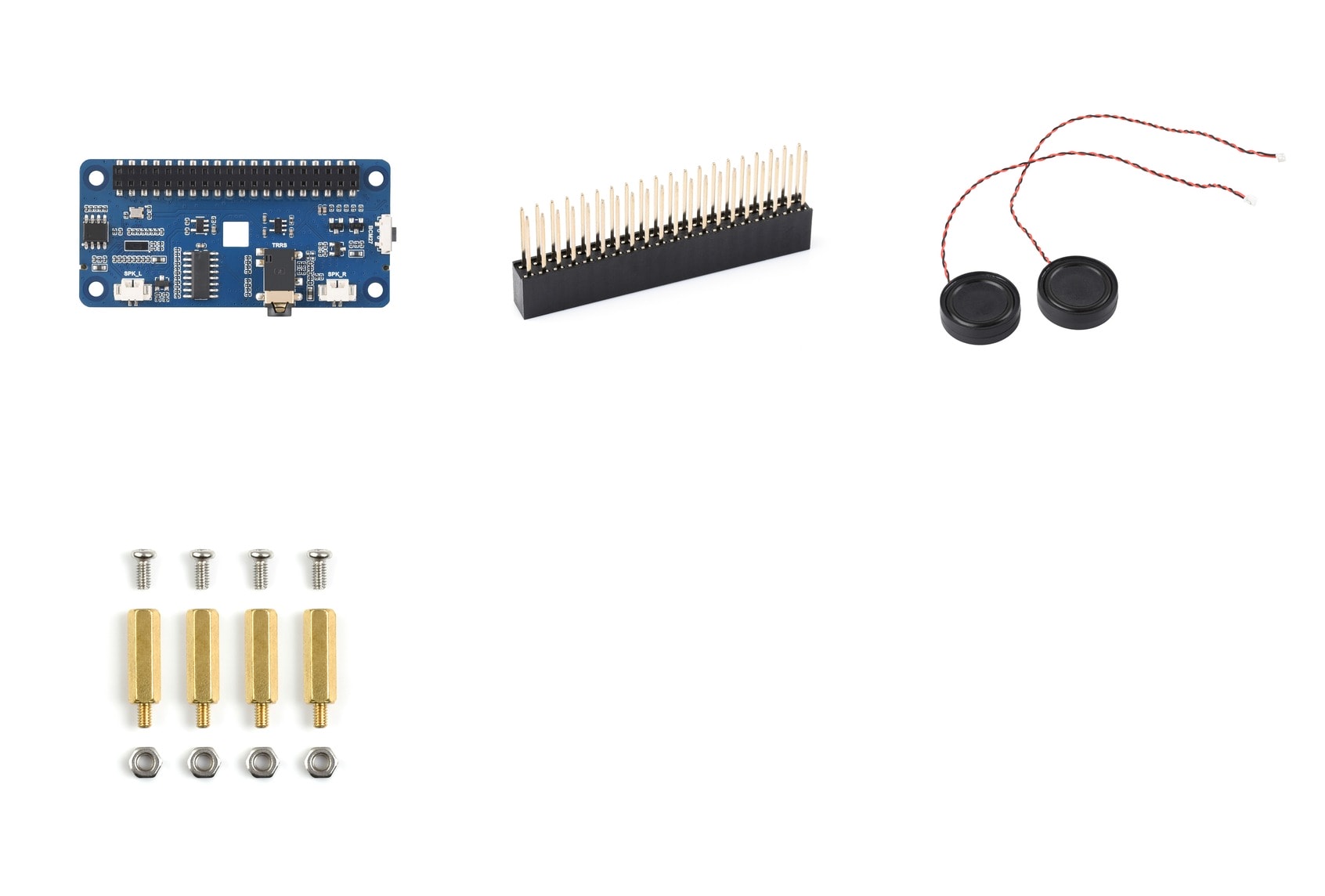

Zawartość zestawu

Najczęściej zadawane pytania (FAQ)

• Czy moduł wymaga zewnętrznego zasilacza?
  Nie, płytka pobiera wymagane napięcia zasilające 5 V oraz 3,3 V bezpośrednio ze złącza GPIO minikomputera Raspberry Pi.
• Do czego służą interfejsy I2C oraz I2S na płytce?
  Interfejs I2S odpowiada za bezpośredni i stabilny przesył cyfrowego strumienia audio, natomiast szyna I2C służy do sterowania rejestrami i parametrami kodeka DA7212.
• Czy do nagrywania dźwięku konieczny jest dodatkowy mikrofon?
  Nie, na laminacie umieszczono dwa mikrofony, co pozwala na rejestrację mowy i dźwięku zaraz po podłączeniu nakładki.

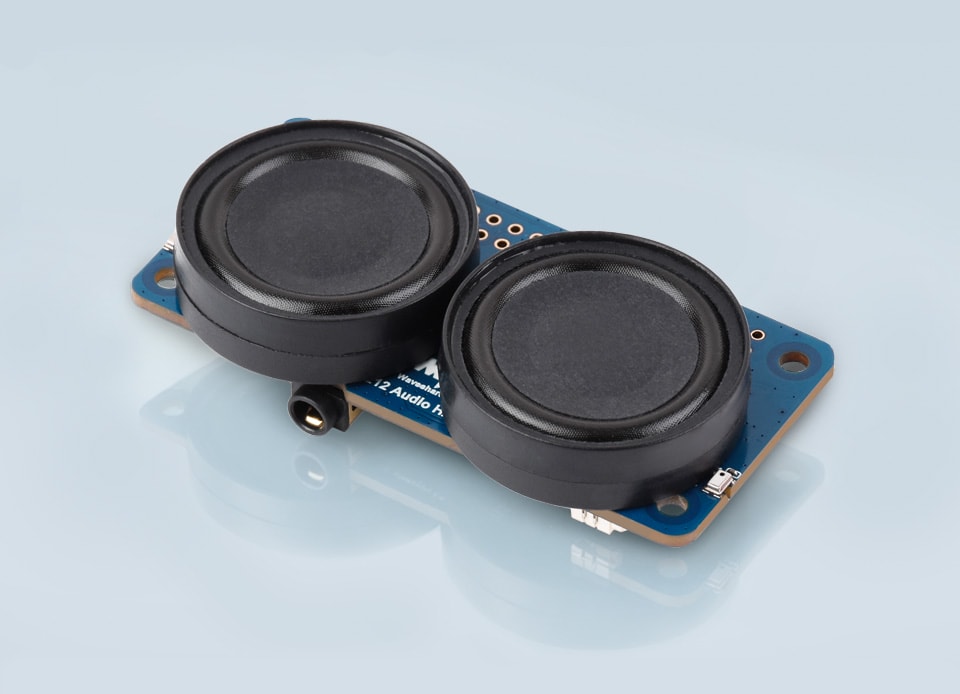

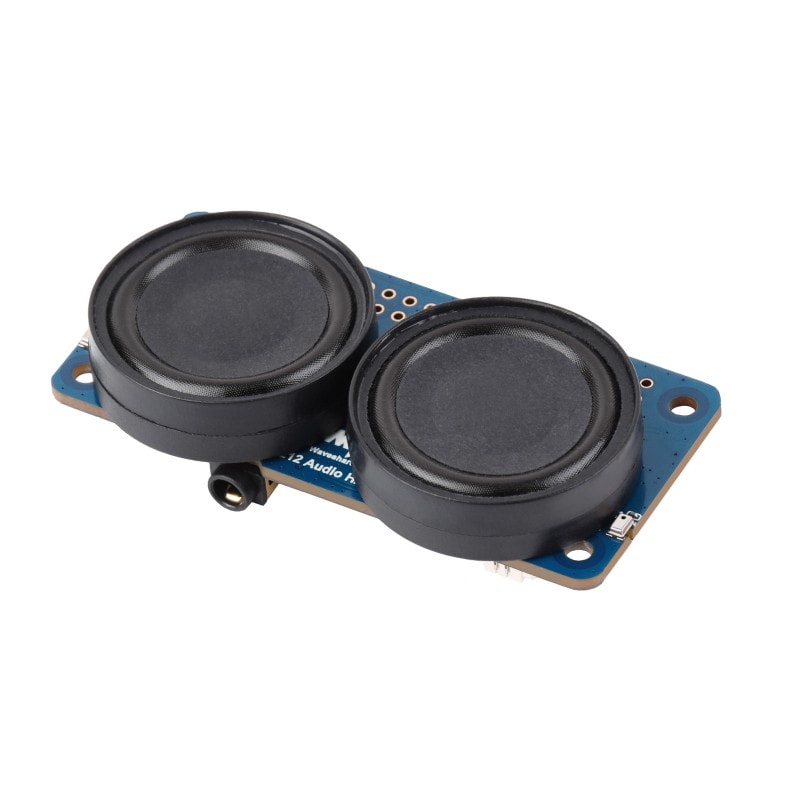

• Jakie głośniki znajdują się w zestawie?
  W komplecie dostarczane są dwa dedykowane głośniki o impedancji 4 Ω i mocy 3 W, dopasowane do wbudowanego wzmacniacza audio.
