L76K GPS HAT dla Raspberry Pi - Multi-GNSS GPS/BeiDou/GLONASS/QZSS
Wielosystemowy moduł pozycjonowania GNSS w formie nakładki HAT, wspierający systemy GPS, BeiDou (BDS), GLONASS oraz QZSS. Wyposażony we wzmacniacz niskoszumowy LNA oraz filtr SAW, zapewnia szybkie, precyzyjne i stabilne wyznaczanie współrzędnych dla platform Raspberry Pi, Jetson oraz RDK.
Najważniejsze cechy:
- Złącze Raspberry Pi 40PIN GPIO kompatybilne z seriami Raspberry Pi, Jetson i RDK.
- Wsparcie Multi-GNSS: jednoczesna lub niezależna praca systemów GPS, BeiDou, GLONASS i QZSS.
- Wbudowany wzmacniacz LNA (Low-Noise Amplifier) poprawiający czułość odbioru.
- Zintegrowany filtr SAW (Sound Surface Filter) dla zwiększonej redukcji szumów.
- Obsługa AGNSS dla przyspieszenia pierwszego ustalenia pozycji (TTFF).
- Komunikacja UART z regulowaną prędkością baudrate od 4800 do 115200 bps.
- Gniazdo baterii ML1220 dla podtrzymania efemeryd i realizacji gorących startów.
- 4 wskaźniki LED informujące o statusie pracy modułu.
- Dostępne zasoby programistyczne dla Raspberry Pi, Arduino, Jetson oraz STM32.

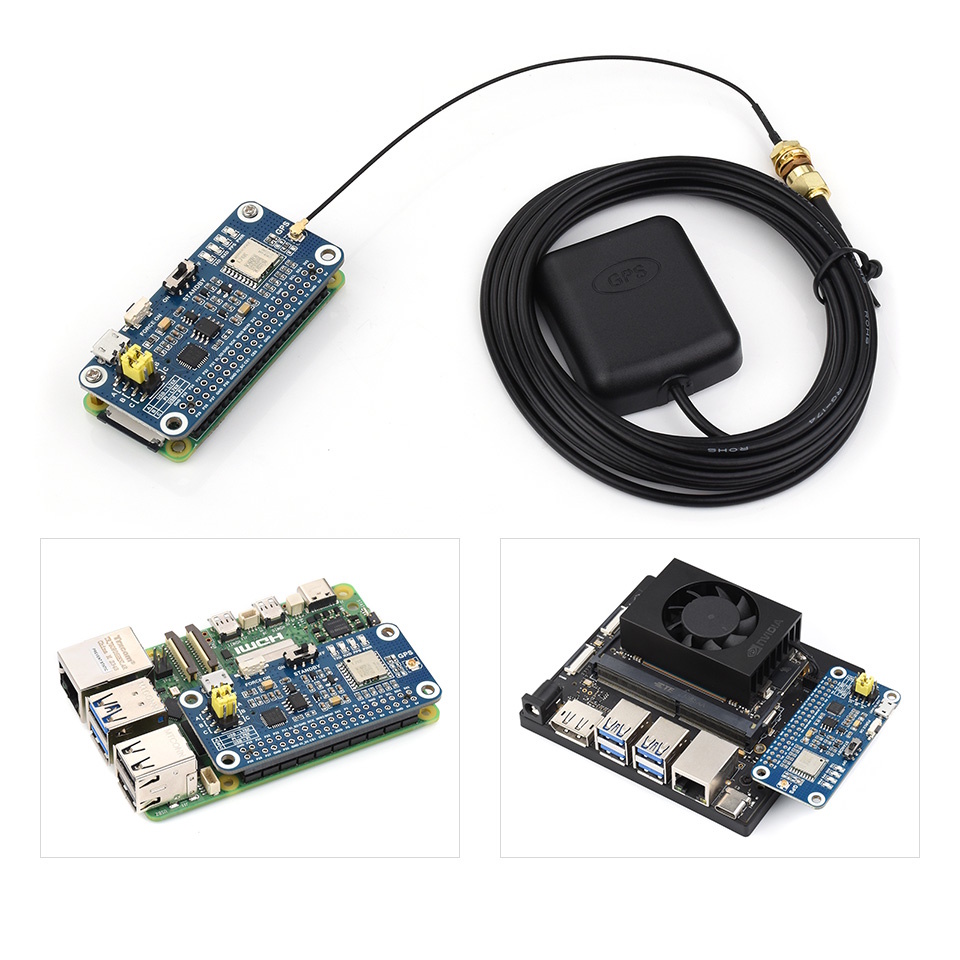

Kompatybilność z Raspberry Pi i Jetson
Nakładka wykorzystuje standardowe 40-pinowe złącze GPIO, co pozwala na bezpośredni montaż na popularnych komputerach jednopłytkowych. Umożliwia łatwą integrację systemów nawigacji w projektach mobilnych i przemysłowych.

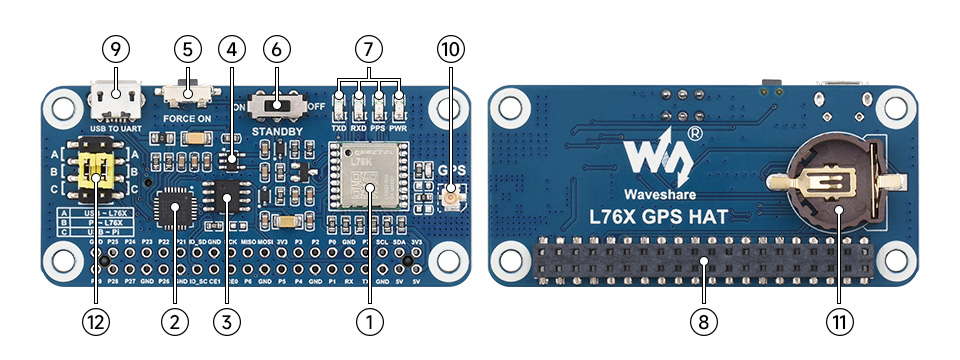

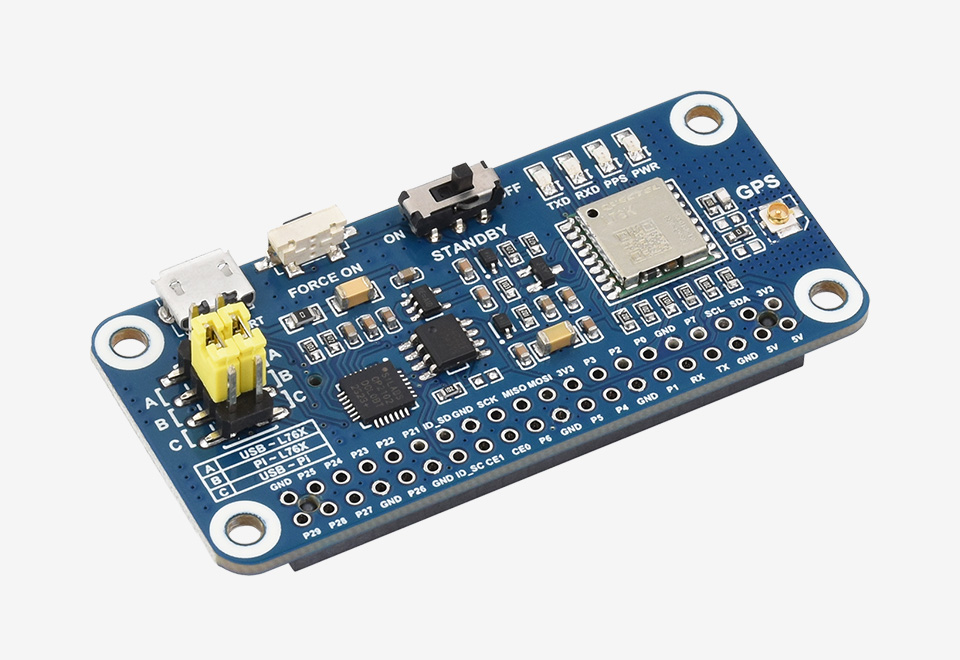

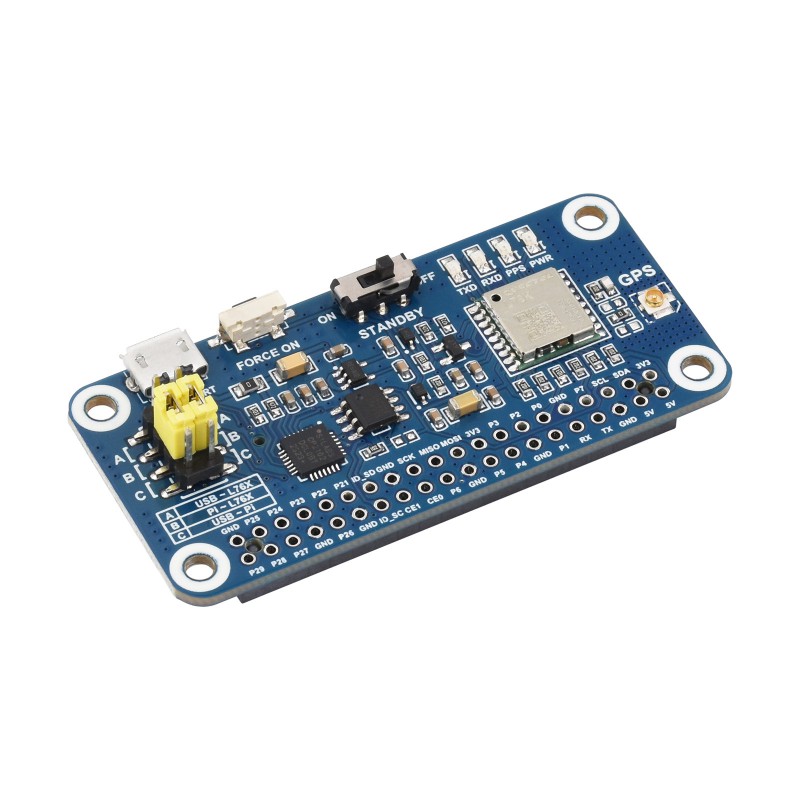

Budowa urządzenia i opis elementów
- Moduł L76K
- Układ CP2102: Konwerter USB-UART
- Pamięć CAT24C32
- RT9193-33: Układ zasilania
- Przycisk konfiguracji GNSS
- Przełącznik trybu Standby
- Wskaźniki statusu LED

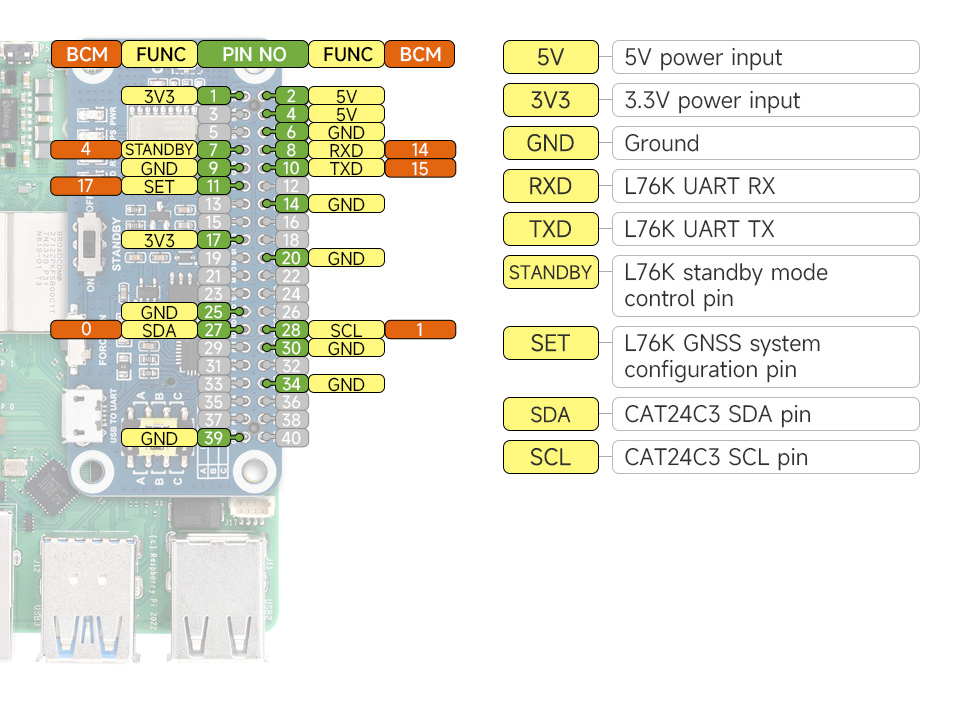

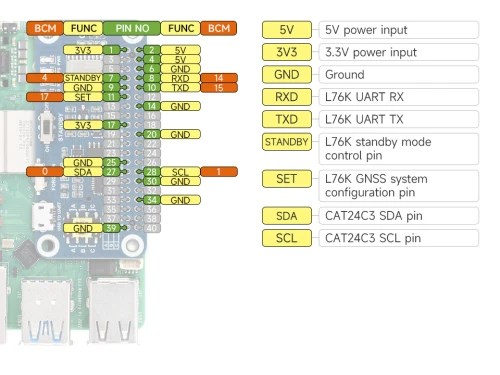

- Złącze Raspberry Pi 40PIN GPIO
- Port USB TO UART
- Złącze antenowe GNSS

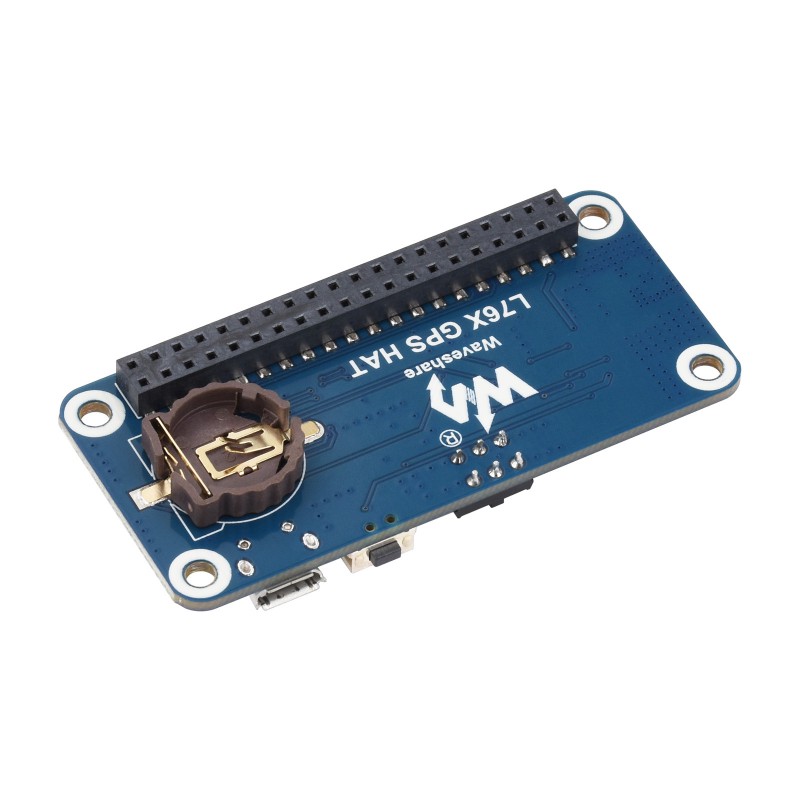

- Gniazdo baterii: Dla akumulatora ML1220
- Zworki wyboru UART:
- A: Sterowanie L76K przez USB-UART
- B: Sterowanie L76K przez Raspberry Pi
- C: Dostęp do Raspberry Pi przez USB-UART
Specyfikacja techniczna
Parametry GNSS:
- Systemy: GPS/GLONASS/BDS/QZSS
- Platforma: AT6558R
- Kanały: 32 (tracking) / 72 (acquisition)
- Czułość (Tracking): -162 dBm
- Czułość (Acquisition): -148 dBm
- Dokładność pozycji: 2.0m CEP
- Timing accuracy: 30ns
Inne:
- Interfejs: UART
- Prędkość UART: 4800 ~ 115200 bps
- Częstotliwość odświeżania: 1Hz (domyślnie), 5Hz (max)
- Napięcie zasilania: 5V
- Pobór prądu: < 55mA (tryb ciągły)
- Protokoły: NMEA 0183
- Temperatura pracy: -40℃ ~ 85℃

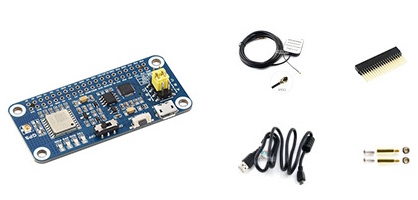

Zawartość zestawu
- Nakładka L76K-GPS-HAT x1
- Antena GPS x1
- Złącze żeńskie 2x20PIN x1
- Kabel USB Typ-A do Micro-B x1
- Zestaw śrubek montażowych x1
