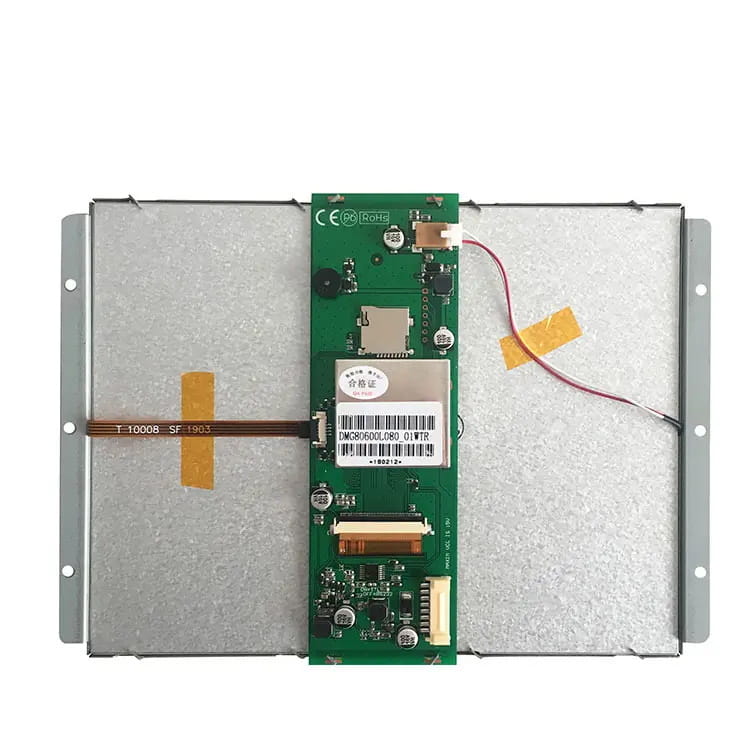

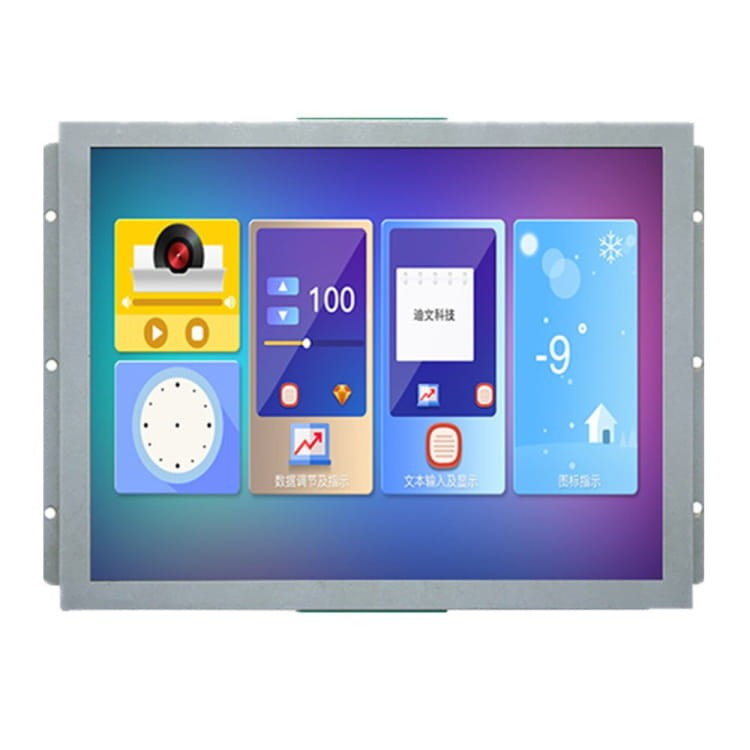

LCD 8.0" 800x600 rezystancyjny panel dotykowy DWIN HMI

Dostępność:: >10
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 210,00 zł 210.00
Cena netto: 170,73 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 0
Producent: DWIN
Kod produktu: DMG80600L080_01WTR
Pin It

Opis

Uniwersalny moduł HMI z wyświetlaczem 8.0" oraz panelem dotykowym rezystancyjnym.



Cechy DMG80600L080_01WTR:

  • Oparty na T5L, z systemem DGUS II/ TA
  • 8.0", rozdzielczość 800x600 pikseli, 16.7M kolorów
  • Obszar wyświetlania: 162.0mm (W) ×121.5mm (H)
  • Wyświetlacz TN, kąty widzenia: 70°/70°/50°/70° (L/R/U/D)
  • Rezystancyjny dotyk
  • Z GUI graficznym, dwurdzeniowym procesorem
  • Jasność: 250nit





Zasada działania wyświetlaczy DWIN HMI



Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.

Specyfikacja DMG80600L080_01WTR



Interfejs:

  • Baudrate: 3150~3225600bps, Typ. 115200bps
  • Tryb pracy:
    UART2: N81  3.3V & 5V TTL/CMOS
    UART4: N81/E81/O81/N82 4 (konfigurowalne programowo)  3.3V & 5V TTL/CMOS

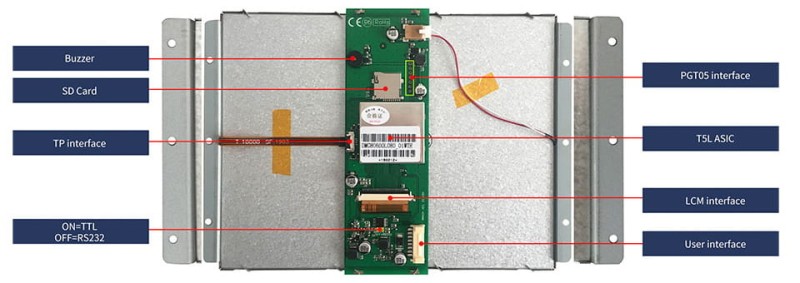

  • Złącza użytkownika:
    - 8Pin_2.0mm, prędkość: 12KByte/s
  • Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
  • Buzzer: 3V pasywny, moc <1W
  • Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
  • Interfejs PGT05: do aktualizacji DGUS kernel



 Wyświetlacz:

  • Ilość kolorów: 24-bit 8R8G8B
  • LCD Typ TN
  • Kąty widzenia: 70°/70°/50°/70° (L/R/U/D)
  • Obszar wyświetlania 162.0mm (W) ×121.5mm (H)
  • Rozdzielczość 800×600
  • Podświetlanie LED
  • Jasność:  250nit

Panel dotykowy:

  • Typ: RTP (Rezystancyjny panel dotykowy)
  • Struktura: ITO film + ITO glass
  • Tryb dotyku: wspiera dotyk oraz przeciągnięcie
  • Twardość powierzchni: 3H
  • Przepuszczalność światła: Ponad 80%

Zasilanie:

  • Napięcie zasilania: 6~15V, typowo 12V
  • Pobór prądu z włączonym podświetlaniem: VCC = +12V, 200mA
  • Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 80mA



Zestaw zawiera:

  • DMG80600L080_01WTR LCD 8.0" 800x600 rezystancyjny panel dotykowy DWIN HMI



 Przykład działania

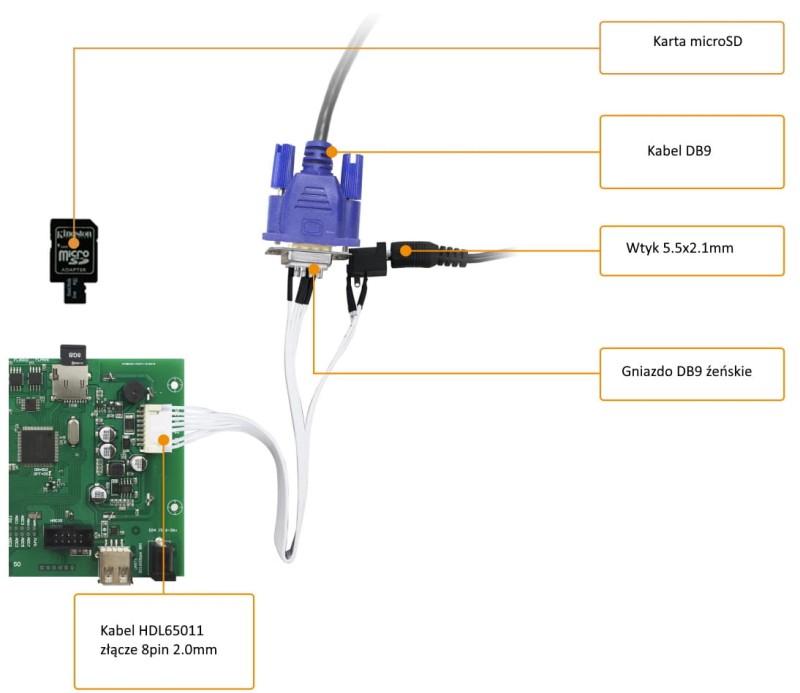

Zalecane akcesoria

















Dane techniczne

Przekątna 8.0"
Panel dotykowy rezystancyjny
Typ LCD TN
Obudowa nie
UART tak
RS232 tak
RS485 nie
CAN nie
RTC nie
