Moduł Audio dla Raspberry Pi Pico I2S z Głośnikami – Dekoder Stereo Obsługa Głośników i Słuchawek
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

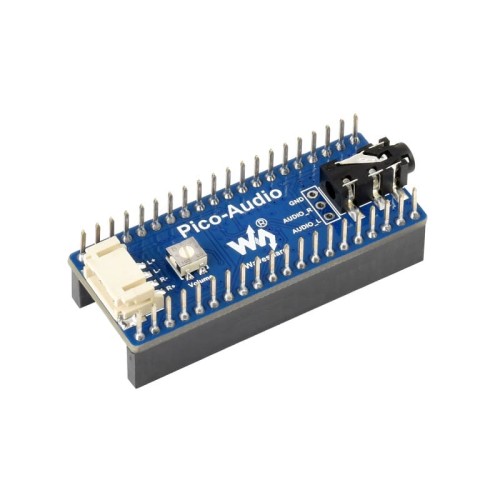

Moduł Audio dla Raspberry Pi Pico – Dekoder Stereo Obsługa Głośników i Słuchawek
Pico-Audio zaawansowany moduł rozszerzeń audio zaprojektowany specjalnie dla Raspberry Pi Pico. Wyposażony w energooszczędny dekoder stereo PCM5101A, wykorzystuje magistralę I2S do transmisji sygnału cyfrowego.
Najważniejsze cechy:
- Standardowe złącze kompatybilne z serią Raspberry Pi Pico (możliwość nakładania modułów)
- Wbudowane gniazdo Jack 3.5mm do podłączenia zewnętrznych słuchawek
- Dwukanałowe wyjście głośnikowe do bezpośredniego sterowania głośnikami
- Obsługa szerokiego zakresu częstotliwości próbkowania: 8 ~ 384000 Hz
- Wysokiej jakości wyjście dźwięku stereo
- Wykorzystuje 3-przewodową magistralę I2S, co skutecznie redukuje zakłócenia EMI
- Dostępne wsparcie programistyczne (przykłady odtwarzania audio, obsługa karty dźwiękowej)

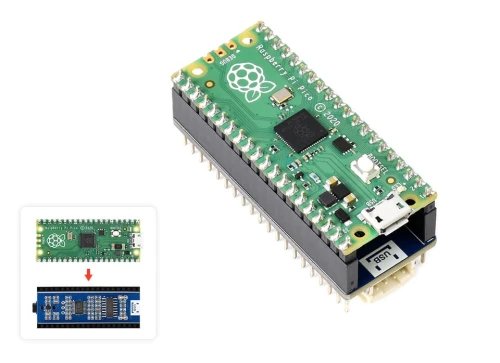

Kompatybilność z Raspberry Pi Pico

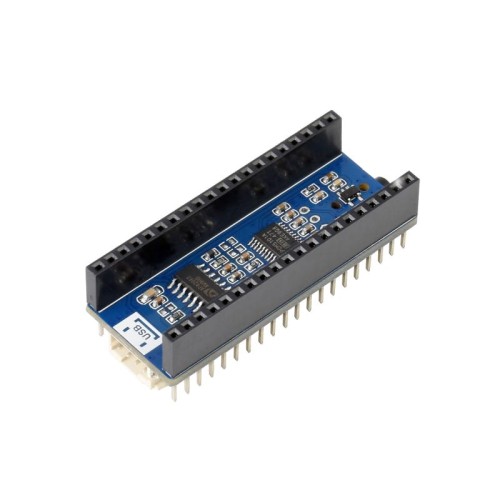

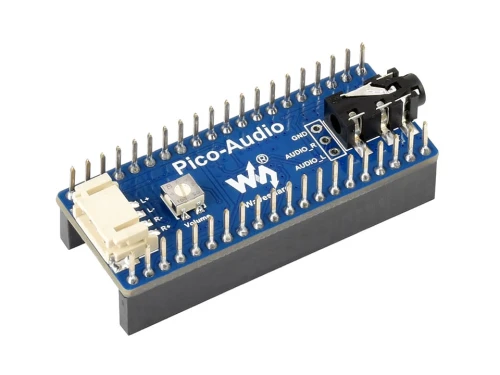

Moduł posiada żeńskie złącza do bezpośredniego wpięcia Raspberry Pi Pico oraz męskie piny umożliwiające podłączenie kolejnych modułów (stackowanie).

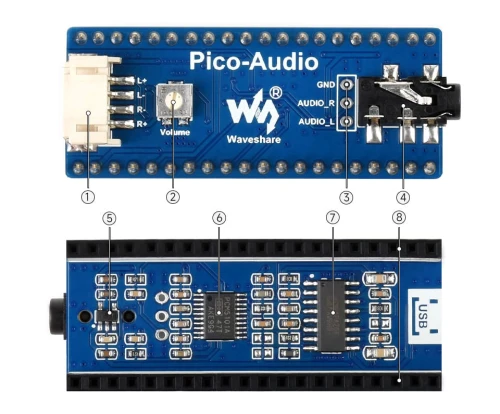

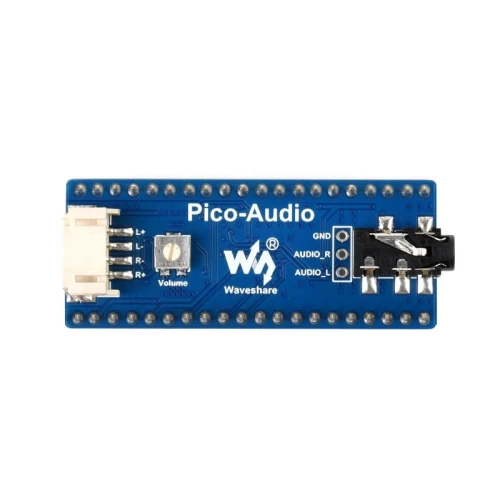

Opis elementów płytki
- Złącze głośnikowe: 2 kanały, 4-przewodowe
- Potencjometr SMD: Regulacja głośności wyjścia głośnikowego
- Punkty testowe: Wyjścia dekodera audio do obserwacji sygnału
- Gniazdo Jack 3.5mm: Standardowe wyjście słuchawkowe
- RT9193-33: Stabilizator liniowy 3.3V
- PCM5101A: Dekoder audio, magistrala I2S (3-wire)
- APA2068: Wzmacniacz mocy audio
- Złącze Raspberry Pi Pico: Do podłączenia mikrokontrolera, konstrukcja przelotowa
Specyfikacja techniczna
- Napięcie pracy: 5V
- Poziom logiczny: 3.3V
- Dekoder audio: PCM5101A
- Magistrala audio: I2S
- DAC SNR: 106 dB
- Moc wyjściowa głośników: 2.6W na kanał (4Ω BTL)
- Obsługa próbkowania: 8~384000 Hz

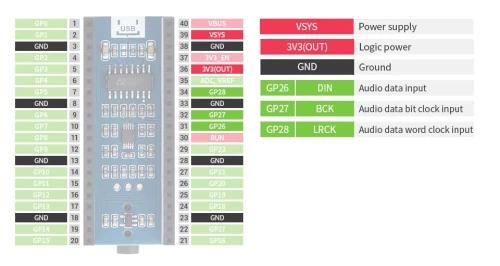

Definicja wyprowadzeń (Pinout)

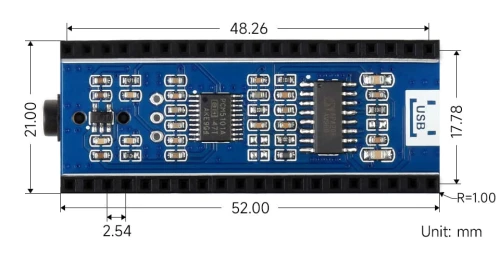

Wymiary

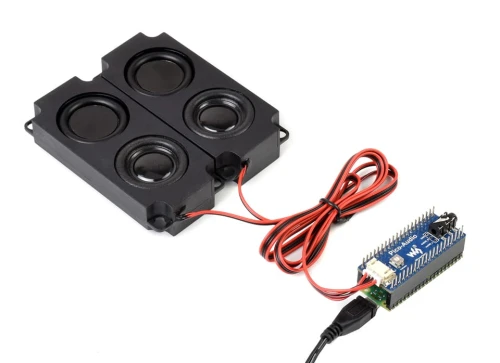

Zawartość zestawu
- Pico-Audio x1
- Głośnik 8Ω 5W x1
Uwaga: Zestaw nie zawiera modułu Raspberry Pi Pico.
