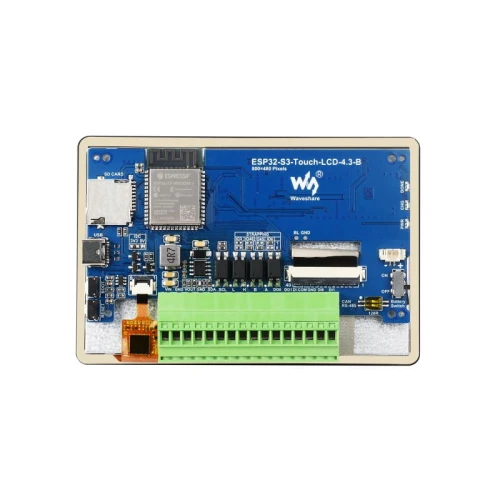

Moduł ESP32-S3 z 4.3" ekranem dotykowym LCD WiFi/BLE obsługa CAN i RS485
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Moduł ESP32-S3 z 4.3" ekranem dotykowym LCD, WiFi/BLE, obsługa CAN i RS485
ESP32-S3-Touch-LCD-4.3B to zaawansowana płytka rozwojowa wyposażona w dwurdzeniowy procesor Xtensa 32-bit LX7 oraz obsługę WiFi 2.4GHz i Bluetooth 5, co czyni ją doskonałym wyborem do aplikacji IoT, inteligentnego domu i projektów HMI. Dzięki 4.3-calowemu ekranowi pojemnościowemu o rozdzielczości 800×480 pikseli, urządzenie pozwala na wygodną i płynną obsługę interfejsów graficznych. Wbudowane pamięci Flash (8 MB) oraz PSRAM (8 MB) wspierają zaawansowane aplikacje, a liczne złącza, takie jak CAN, RS485, I2C oraz wejścia/wyjścia izolowane, umożliwiają szeroką gamę zastosowań.
Urządzenie zapewnia rozbudowane funkcje oszczędzania energii, co pozwala na elastyczne zarządzanie poborem mocy w różnych scenariuszach. Złącze MX1.25 umożliwia podłączenie baterii litowej z efektywnym zarządzaniem ładowaniem, co zwiększa mobilność urządzenia. Wyjście USB zapewnia możliwość łatwego ładowania oraz szybkiego przesyłania danych, a obsługa interfejsów CAN i RS485 pozwala na integrację w systemach automatyki i komunikacji przemysłowej. Wsparcie dla 5-punktowego dotyku z obsługą przerwań umożliwia precyzyjne sterowanie, a rozbudowane zasoby online ułatwiają szybkie rozpoczęcie pracy z modułem.
Specyfikacja:
- Procesor: Xtensa 32-bit LX7, dwurdzeniowy, do 240 MHz
- Komunikacja bezprzewodowa: WiFi 2.4GHz (802.11 b/g/n), Bluetooth 5 (BLE)
- Pamięć: 512KB SRAM, 384KB ROM, 8MB PSRAM, 8MB Flash
- Ekran: Pojemnościowy LCD, 4.3 cala, 800×480 pikseli, 65K kolorów
- Interfejs dotykowy: I2C, obsługa 5 punktów dotyku z przerwami
- Interfejsy komunikacyjne: CAN, RS485, I2C, USB, Micro SD
- Izolowane wejścia/wyjścia: Cyfrowe wejścia i wyjścia, poziomy do 5–36V
- Zasilanie baterii: Złącze MX1.25, zarządzanie ładowaniem (ładowanie 580mA, regulacja rezystorem R45)
- Pin GPIO: Obsługiwane za pomocą układu CH422G dla resetu, sterowania podświetleniem i innych funkcji
Właściwości produktu:
- Dwurdzeniowy procesor o wysokiej wydajności z obsługą WiFi i Bluetooth 5
- 4.3-calowy ekran dotykowy LCD o rozdzielczości 800×480 i pojemnościowym interfejsie dotykowym
- Obsługa interfejsów CAN, RS485, I2C oraz izolowanych IO do komunikacji przemysłowej i automatyki
- Zarządzanie zasilaniem i ładowaniem baterii litowej z regulacją prądu ładowania
- Wsparcie dla elastycznych trybów oszczędzania energii, idealne dla urządzeń IoT i mobilnych
- Obsługa kart Micro SD przez SPI oraz pełnozakresowy interfejs USB
- Łatwe rozpoczęcie pracy dzięki dostępnym zasobom online i przykładom demonstracyjnym

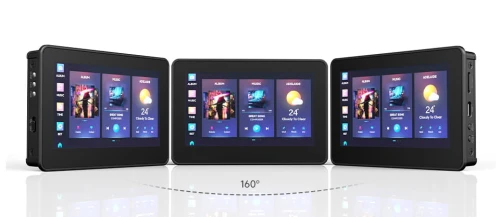

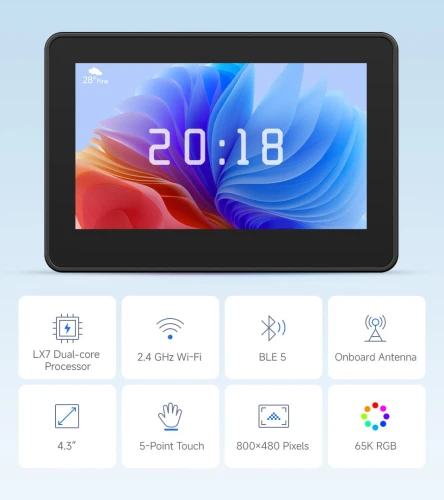

Szeroki kąt widzenia:

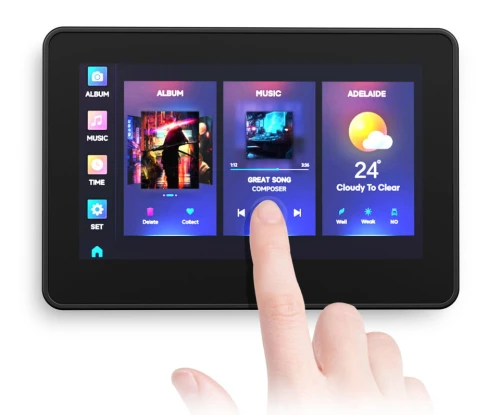

5-cio punktowy dotyk:

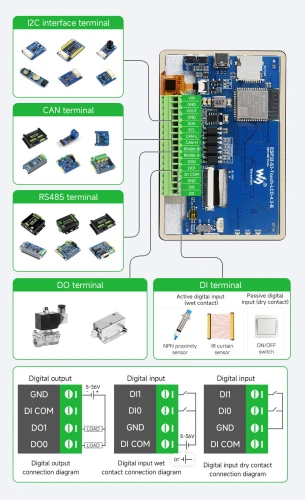

Współpraca z wieloma peryferiami:

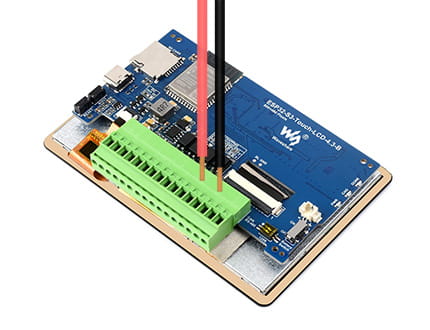

Dwie metody okablowania:

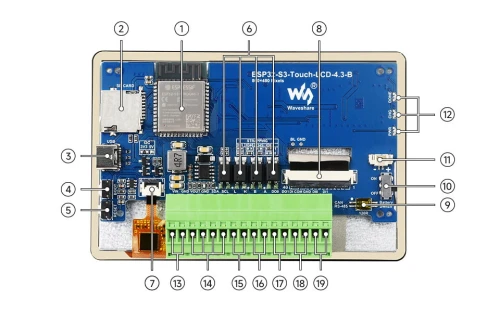

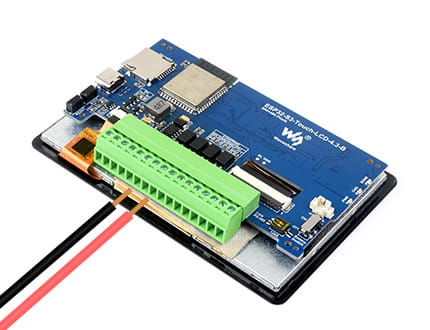

Budowa modułu:
- ESP32-S3-WROOM-1-N16R8
- Gniazdo karty TF
- Port USB typu C
- Przycisk
- Przycisk RESET
- Izolacja transoptora
- Złącze panelu dotykowego
- 4,3-calowe złącze panelu wyświetlacza
- Wybór rezystorów końcowych RS485 i CAN jest domyślnie zamknięty
- Zasilanie bateryjne WŁ./WYŁ.
- Pojedyncza bateria litowa 3,7 V GH1.25
- Wskaźniki
- Zacisk zasilania 7-36 V DC
- Terminal interfejsu I2C
- Terminal interfejsu CAN
- Terminal interfejsu RS485
- Wyjście cyfrowe 5 ~ 36 V
- Wspólny zacisk
- Wejście cyfrowe 5 ~ 36 V

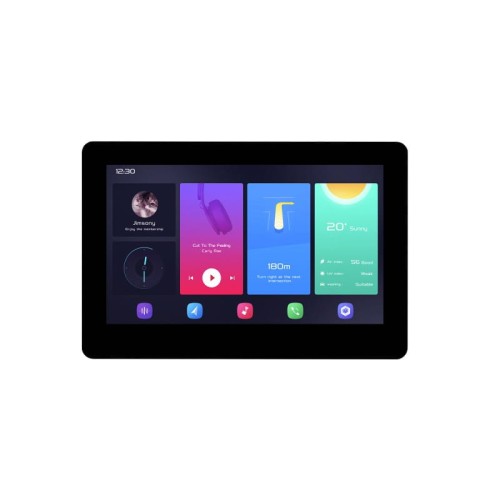

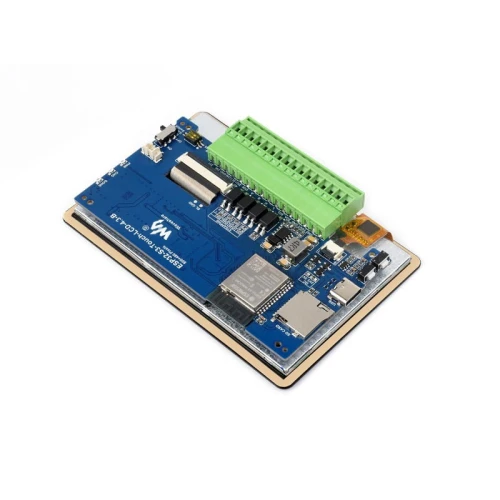

Prezentacja:

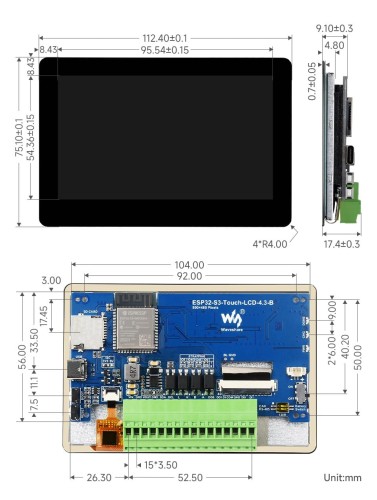

Wymiary:
Peryferia przedstawione na zdjęciach nie stanowią części zestawu i należy je nabyć osobno!
Zestaw zawiera:
- ESP32-S3-Touch-LCD-4.3Bx1
- Zacisk śrubowy 16PIN do okablowania dolnego x1
