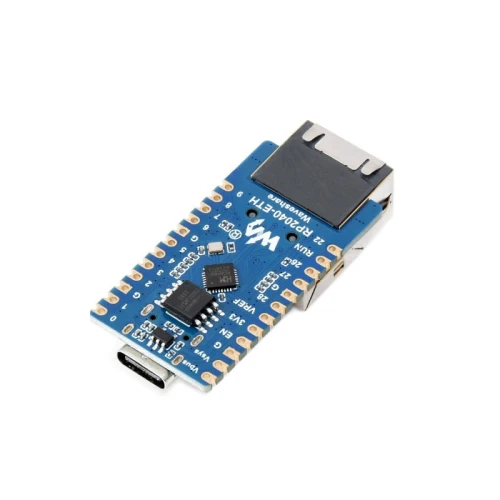

Moduł Ethernet z mikrokontrolerem RP2040
Płytka rozwojowa RP2040-ETH to kompaktowe, ale potężne narzędzie dla entuzjastów i profesjonalistów. Zbudowana na oficjalnym mikrokontrolerze Raspberry Pi RP2040, ta mini płyta rozwojowa oferuje dwurdzeniowy procesor Arm Cortex M0+ z elastycznym zegarem do 133 MHz. Z 264 KB pamięci i 4 MB wbudowanej pamięci Flash, zapewnia więcej niż wystarczającą moc do sterowania niemal dowolnym projektem. Co więcej, zintegrowany CH9120 ze stosem protokołów TCP/IP umożliwia bezproblemową komunikację sieciową, a możliwość programowania metodą "przeciągnij i upuść" przez USB czyni go niezwykle łatwym w obsłudze. Z 14 wielofunkcyjnymi pinami GPIO, które są kompatybilne z niektórymi Pico HAT, płyta jest łatwa do integracji z innymi projektami. Dodatkowe funkcje, takie jak czujnik temperatury, 8 programowalnych komputerów stanu we/wy (PIO) i sprzętowe urządzenia peryferyjne, czynią płytę RP2040-ETH idealnym rozwiązaniem dla szerokiego zakresu zastosowań.
Specyfikacja:
- Mikrokontroler: RP2040
- Procesor: Dwurdzeniowy Arm Cortex M0+, elastyczny zegar do 133 MHz
- Pamięć: 264 KB, 4 MB wbudowanej pamięci Flash
- Komunikacja sieciowa: Zintegrowany CH9120 ze stosem protokołów TCP/IP
- GPIO: 14 × wielofunkcyjnych pinów, kompatybilnych z niektórymi Pico HAT
- Programowanie: Metodą "przeciągnij i upuść" przez USB
- Czujnik: Czujnik temperatury
- Urządzenia peryferyjne: 8 × programowalne komputery stanu we/wy (PIO)
- Obsługa: SPI (SPI0), 2x I2C, 2x UART, 13 kanałów PWM
Właściwości produktu:
- Zintegrowany mikrokontroler RP2040 od Raspberry Pi
- Dwurdzeniowy procesor Arm Cortex M0+ z elastycznym zegarem do 133 MHz
- 14 wielofunkcyjnych pinów GPIO, kompatybilnych z niektórymi Pico HAT
- Programowanie metodą "przeciągnij i upuść" przez USB
- Wbudowany czujnik temperatury
- 8 programowalnych komputerów stanu we/wy (PIO)
- Obsługa wielu interfejsów, w tym SPI, I2C, UART, oraz kanałów PWM
- Mały rozmiar i łatwość integracji z różnymi projektami.

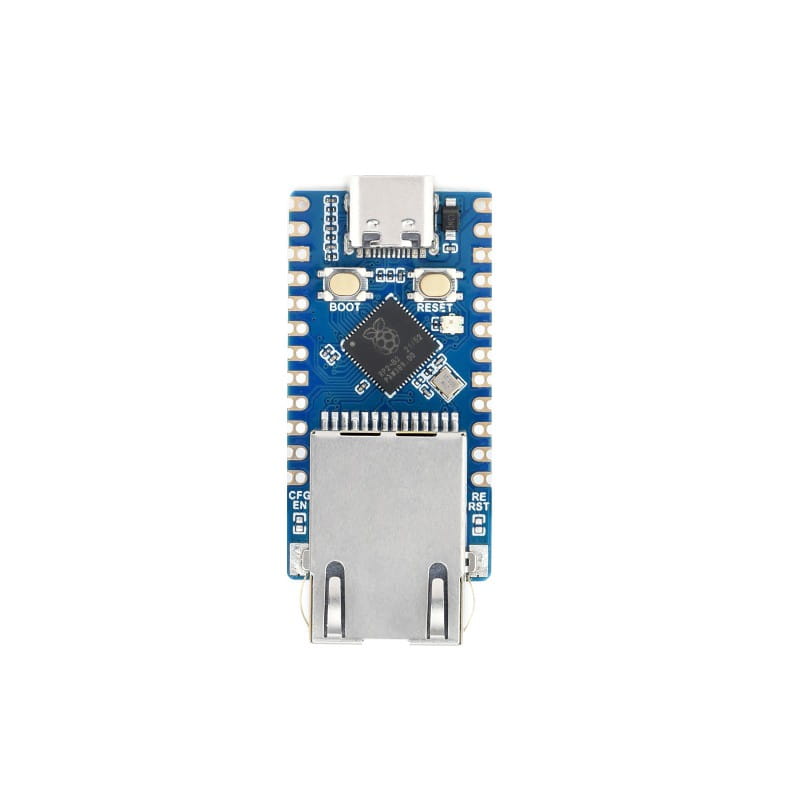

Budowa modułu:
- 1. USB typ C
- 2. Przycisk BOOT
- 3. Przycisk RESET
- 4. RP2040
- 5. RJ45 Ethernet
- 6. RT9013-33GB
- 7. Pamięć NOR-Flash 4 MB
- 8. CH9120

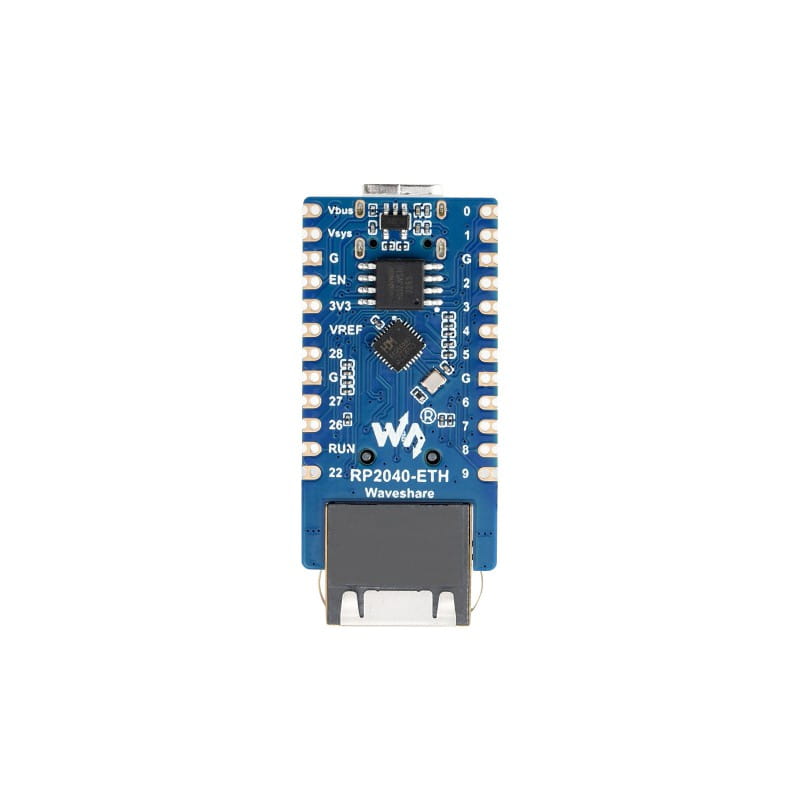

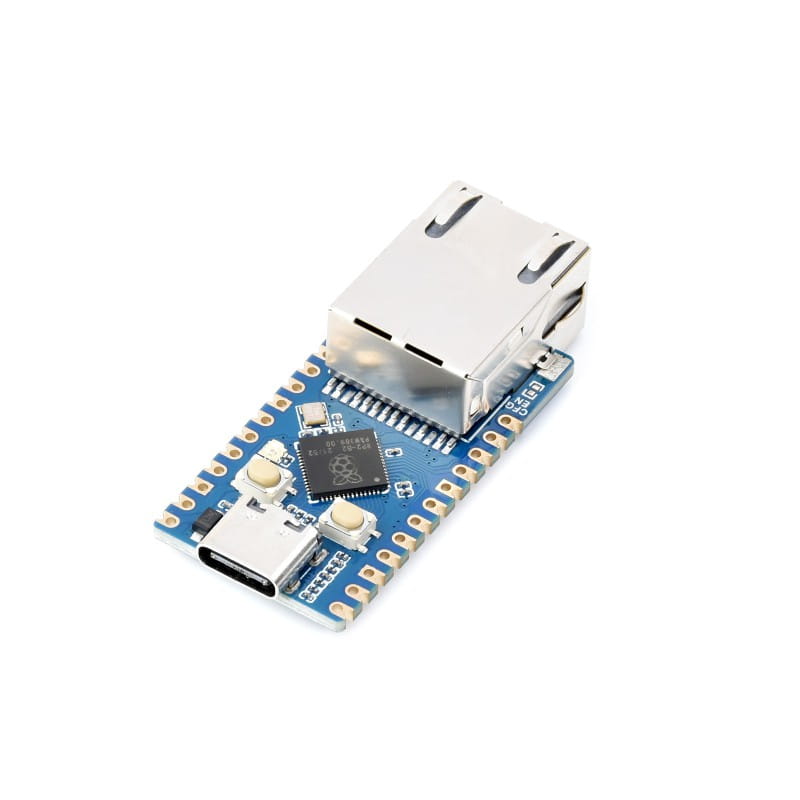

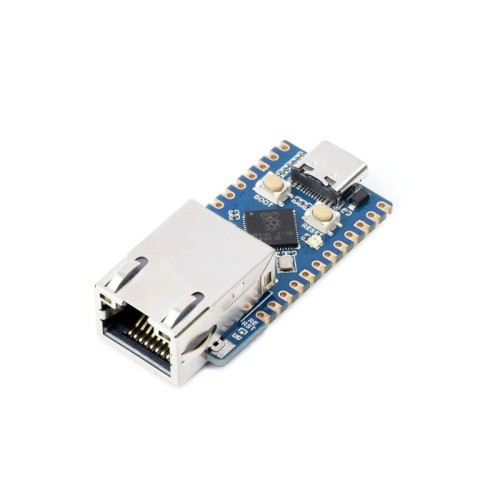

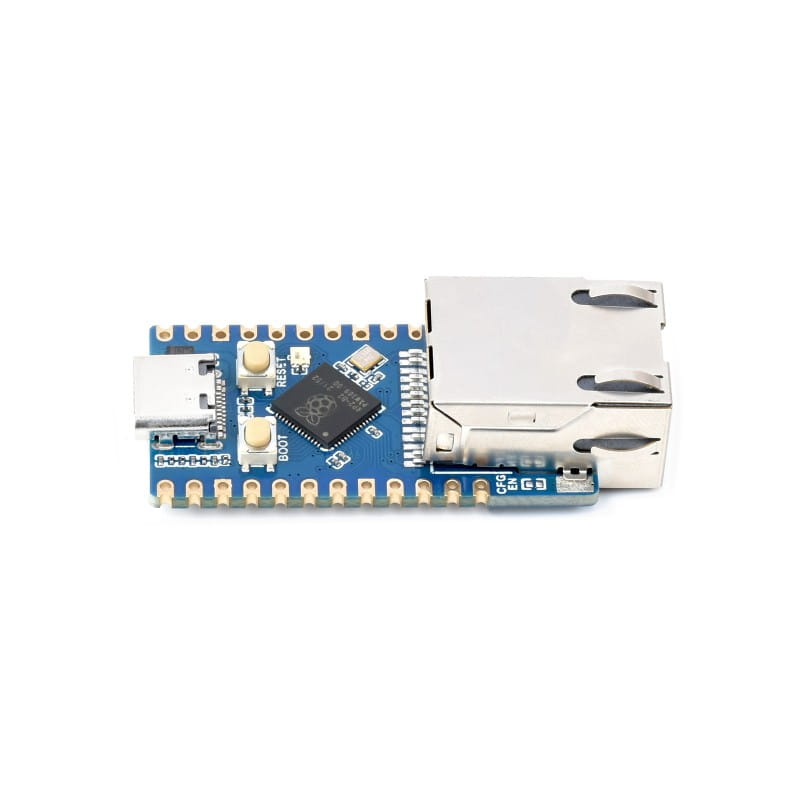

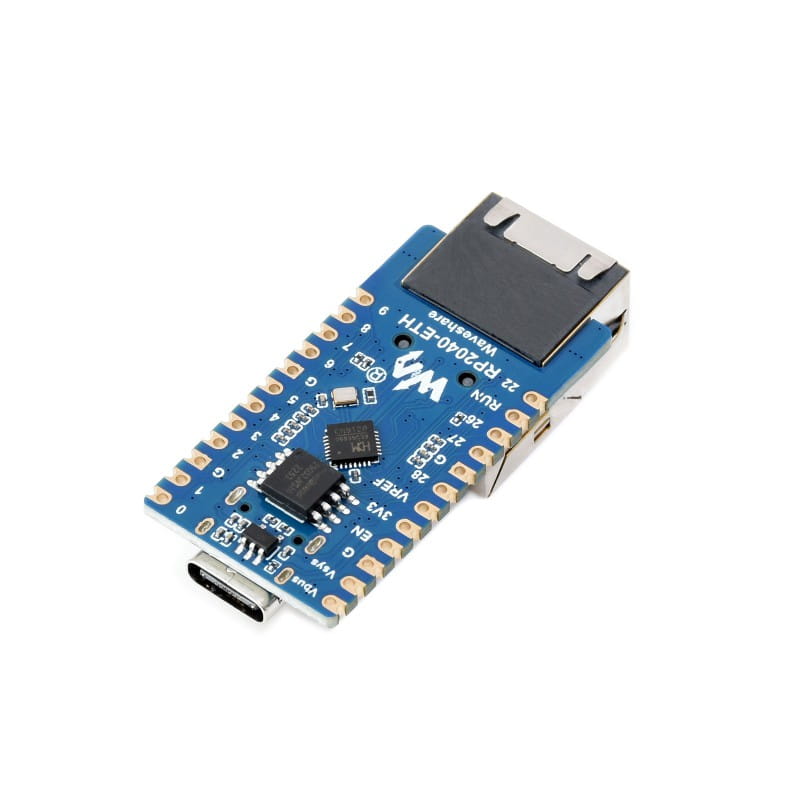

Prezentacja:
Definicja pinów:
Podłączenie:
Wymiary:
Zestaw zawiera:
- Moduł Ethernet z mikrokontrolerem RP2040 x1
Wiki: RP2040-ETH
