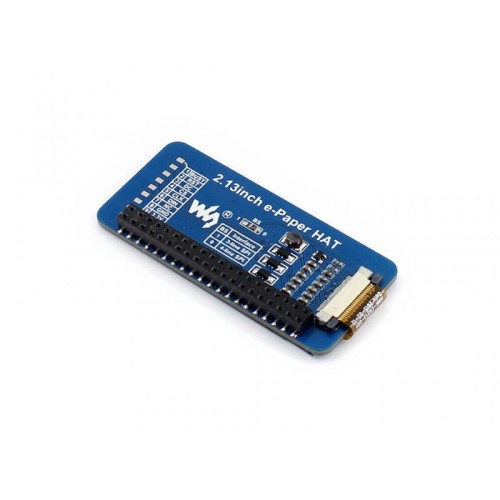

Moduł HAT dla Raspberry Pi z wyświetlaczem E-Ink 2.13" 212x104 (trzy kolory)

  • nowość
Dostępność:: >10
Wysyłka:: 24 - 48 godzin
Cena:: 64,00 zł 64.00
Cena netto: 52,03 zł
quantity szt.
dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: 2.13inch e-Paper HAT (B)

Opis

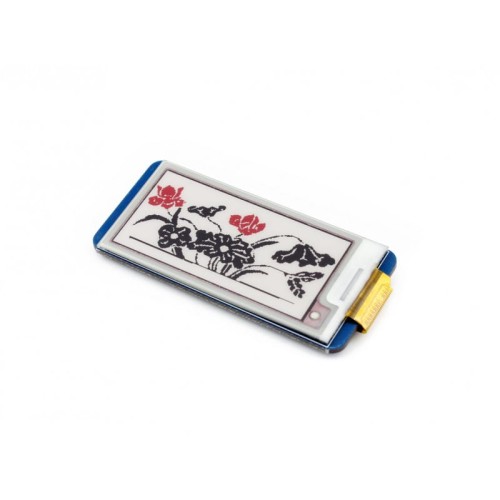

Wyświetlacz E-Ink dla Raspberry Pi, o przekątnej 2.13" oraz rozdzielczości: 212x104 z wbudowanym kontrolerem z którym komunikujemy się za pomocą magistrali SPI. Kolor pixeli wyświetlanych może być czerwony lub czarny, kolor tła biały.

Zalety

  • Brak wymaganego podświetlenia, wyświetlacz zachowuje ostatni obraz nawet po odłączeniu zasilania
  • Ultra niski pobór prądu, zasilanie wymagane jest tylko w momencie zmiany obrazu

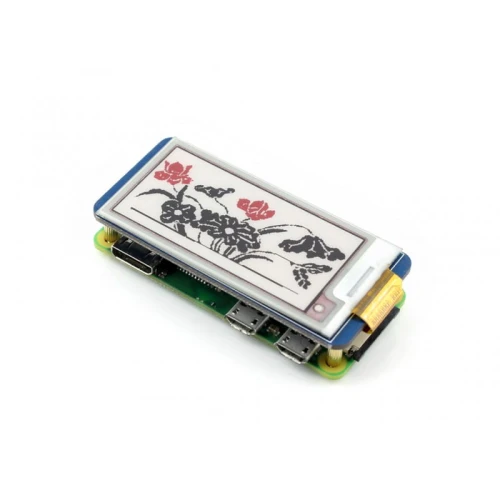

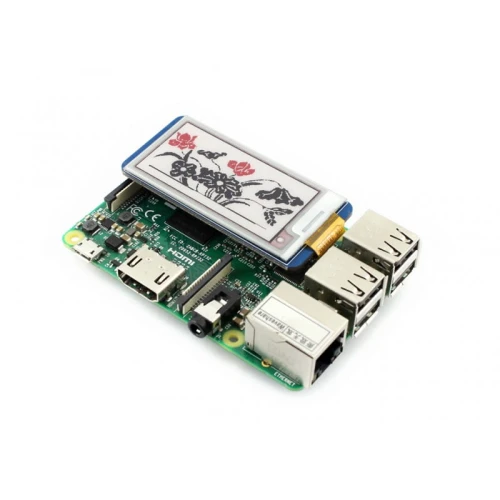

  • Zgodny z Raspberry Pi 2B/3B/Zero/Zero W
  • Możliwe podłączenie również do Arduino\Nucleo
  • Dostępne przykłady obsługi dla: Raspberry Pi/Arduino/STM32

Specyfikacja

  • Napięcie zasilania: 3.3V
  • Interfejs: 3-wire SPI, 4-wire SPI
  • Wymiary zewnętrzne: 65mm × 30.2mm
  • Wymiary wyświetlacza: 23.71mm × 48.55mm
  • Rozmiar punktu: 0.129 × 0.128
  • Rozdzielczość: 212 × 104
  • Kolor: czarny, czerwony - pixele , białe tło
  • Poziomy szarości: 2
  • Moc pobierana w momencie odświeżania: 26.4mW(typ.)
  • Moc pobierana w trybie standby: <0.17mW
  • Kąt widzenia: >170°
  • Czas potrzebny na pełne odświeżenie: 15s

Interface

SYMBOLDESCRIPTION
VCC 3.3V
GND Ground
NC NC
DIN SPI MOSI pin
CLK SPI SCK pin
CS SPI chip selection, low active
DC Data/Command selection (high for data, low for command)
RST External reset, low active
BUSY Busy status output, low active



Wymiary zewnętrzne:

Dodatkowe informacje:

Wiki : www.waveshare.com/wiki/2.13inch_e-Paper_HAT_(B)



Kupując otrzymujesz:

  1. Wyświetlacz: 2.13inch e-Paper HAT (B) x1
  2. Kołki montażowe: RPi screws pack (2pcs) x1
  3. Listwę goldpin:  9-pin 2.54 pitch SMD pinheader x1



 Porównanie z innymi wyświetlaczami eink:
