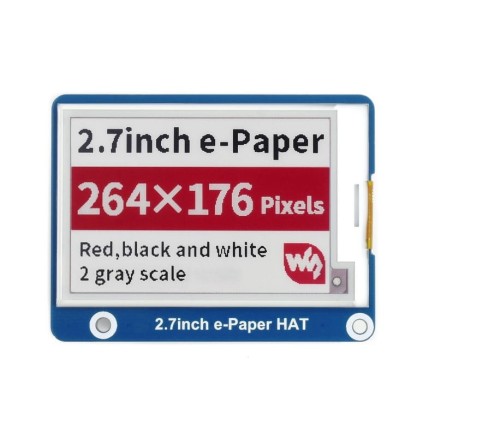

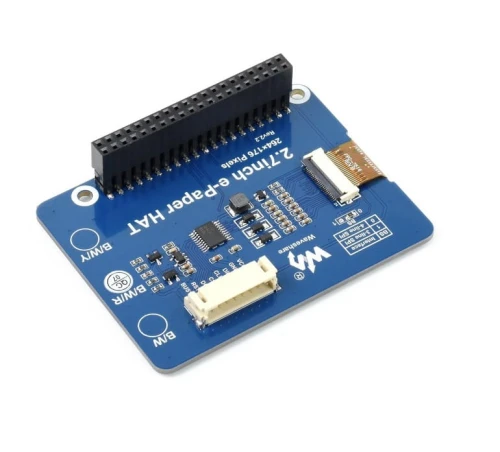

Moduł HAT dla Raspberry Pi z wyświetlaczem E-Ink 2.7" 264x176 (trzy kolory)

  • nowość
Dostępność:: >10
Wysyłka:: 24 - 48 godzin
Cena:: 77,00 zł 77.00
Cena netto: 62,60 zł
ilość szt.
dodaj do przechowalni
Ocena:: 0
Producent: WaveShare
Kod produktu: 2.7inch e-Paper HAT (B)

Opis

Wyświetlacz E-Ink dla Raspberry Pi, o przekątnej 2.7" oraz rozdzielczości: 264x176 z wbudowanym kontrolerem obsługiwanym za pomocą magistrali SPI. Kolor pixeli wyświetlanych może być czerwony lub czarny, kolor tła biały.

Zalety

  • Brak wymaganego podświetlenia, wyświetlacz zachowuje ostatni obraz nawet po odłączeniu zasilania
  • Ultra niski pobór prądu, zasilanie wymagane jest tylko w momencie zmiany obrazu

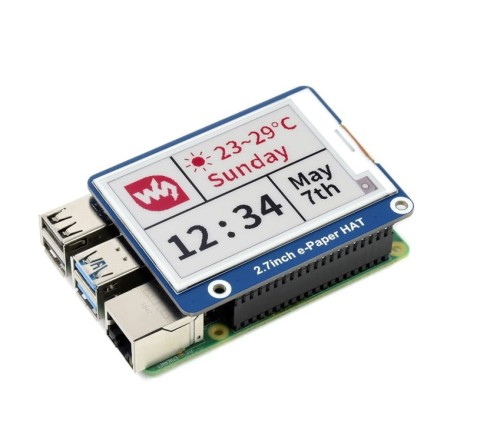

  • Zgodny z Raspberry Pi 2B/3B/Zero/Zero W
  • Możliwe podłączenie również do Arduino\Nucleo
  • Dostępne przykłady obsługi dla: Raspberry Pi/Arduino/STM32

Specyfikacja

  • Napięcie zasilania: 3.3V
  • Interfejs: 3-wire SPI, 4-wire SPI
  • Wymiary zewnętrzne: 85mm × 56mm
  • Wymiary wyświetlacza: 57.288mm × 38.192mm
  • Rozmiar punktu: 0.217 × 0.217
  • Rozdzielczość: 264 × 176
  • Kolor: czarny, czerwony - pixele , białe tło
  • Poziomy szarości: 2
  • Moc pobierana w momencie odświeżania: 26.4mW(typ.)
  • Moc pobierana w trybie standby: <0.17mW
  • Kąt widzenia: >170°
  • Czas potrzebny na pełne odświeżenie: 15s
  • Dodatkowe 4 przyciski obsługiwane za pomocą GPIO RPI

Interface

SYMBOL DESCRIPTION
VCC 3.3V
GND Ground
NC NC
DIN SPI MOSI pin
CLK SPI SCK pin
CS SPI chip selection, low active
DC Data/Command selection (high for data, low for command)
RST External reset, low active
BUSY Busy status output, low active

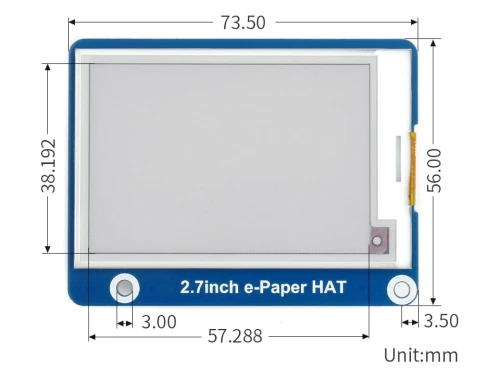

Wymiary zewnętrzne:



Dodatkowe informacje:

www.waveshare.com/wiki/2.7inch_e-Paper_HAT_(B)



Kupując otrzymujesz:

  1. Wyświetlacz: 2.7inch e-Paper HAT (B) x1
  2. Kołki montażowe: RPi screws pack (2pcs) x1
  3. Listwę goldpin:  9-pin 2.54 pitch SMD pinheader x1



 Porównanie z innymi wyświetlaczami eink:



Opinie o produkcie (0)
