Moduł HMI Open Nextion Genius 3.5" z ekranem dotykowym ESP32-S3 Wi-Fi Bluetooth
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

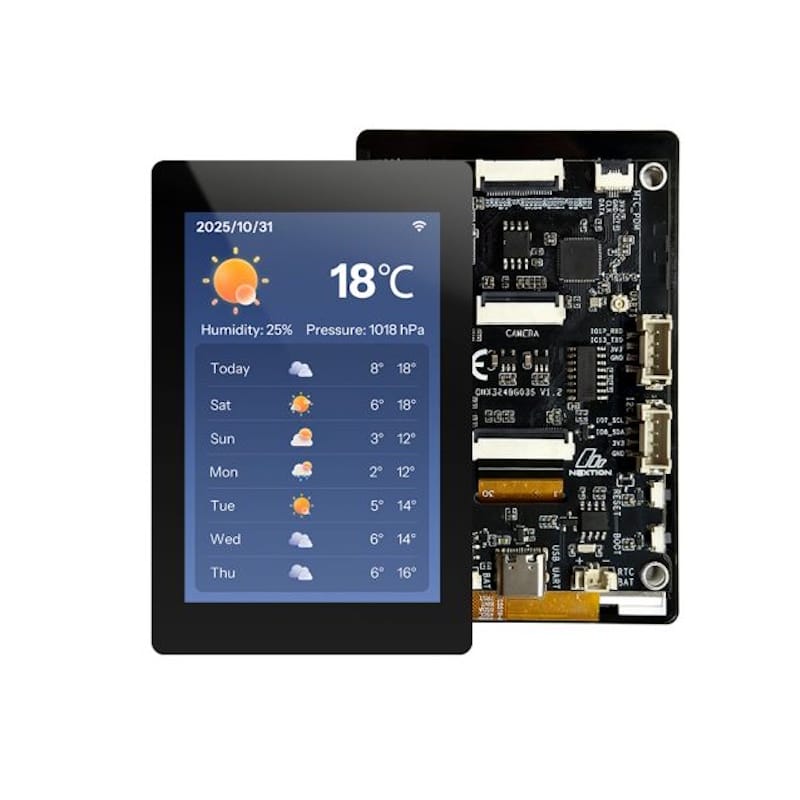

Open Nextion ONX3248G035 3.5" ESP32-S3 Wi-Fi BLE 5 LCD HMI
ONX3248G035 to płytka rozwojowa LCD z ekranem 3.5" 320×480 px, pojemnościowym panelem dotykowym oraz modułem ESP32-S3R8. Układ obsługuje Wi-Fi 2.4 GHz, Bluetooth 5 LE, 16 MB Flash, 8 MB PSRAM oraz interfejsy UART, I2C, kamerę, mikrofon, głośnik, GPIO i kartę microSD.
Najważniejsze cechy:
- Procesor ESP32-S3R8: dwurdzeniowy Xtensa 32-bit LX7 do 240 MHz.
- Ekran LCD 3.5" o rozdzielczości 320×480 px.
- Pojemnościowy panel dotykowy z kontrolerem CST826.
- 16 MB Flash oraz 8 MB PSRAM.
- Łączność bezprzewodowa Wi-Fi 2.4 GHz oraz Bluetooth 5 LE.
- Wbudowana antena PCB oraz złącze IPEX-1 dla anteny zewnętrznej.
- Interfejsy Grove I2C i UART do szybkiego podłączania modułów.
- Złącze kamery FPC 24-pin, kompatybilne m.in. z OV2640 i OV5640.
- Interfejs cyfrowego mikrofonu PDM oraz złącze głośnika do 2 W.
- Gniazdo microSD do rozszerzenia pamięci aplikacji.
- RTC z osobnym złączem baterii podtrzymującej 3 V.
- Obsługa akumulatora Li-Ion 3.7 V z układem ładowania.
- Zasilanie, programowanie i logowanie przez USB-C.
- Obsługa środowisk Arduino IDE oraz ESP-IDF.
Opis produktu
Open Nextion Genius Series to seria zintegrowanych terminali HMI opartych na ESP32-S3, przeznaczona do projektów z ekranem dotykowym, komunikacją bezprzewodową i rozbudowanymi peryferiami. W porównaniu z klasycznymi modułami Nextion, seria Open Nextion oferuje większą elastyczność programowania oraz więcej interfejsów sprzętowych.
Model ONX3248G035 sprawdzi się w panelach sterowania, bramkach smart home, sterownikach oświetlenia, interfejsach przemysłowych oraz urządzeniach IoT wymagających lokalnego GUI. Moduł nie jest zgodny ze środowiskiem Nextion Editor przeznaczonym dla oryginalnej serii Nextion.

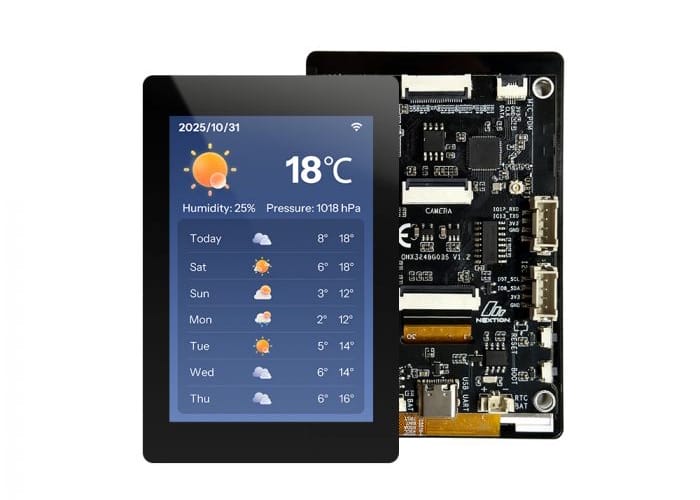

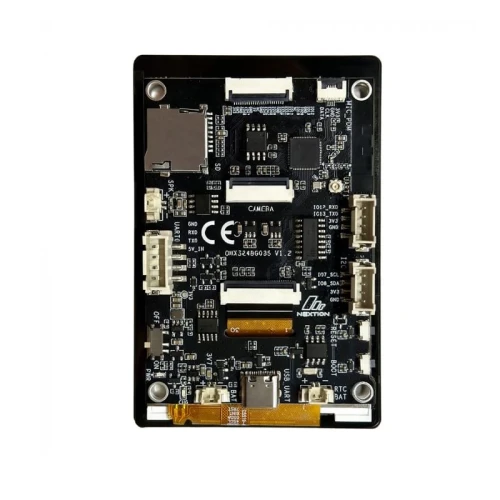

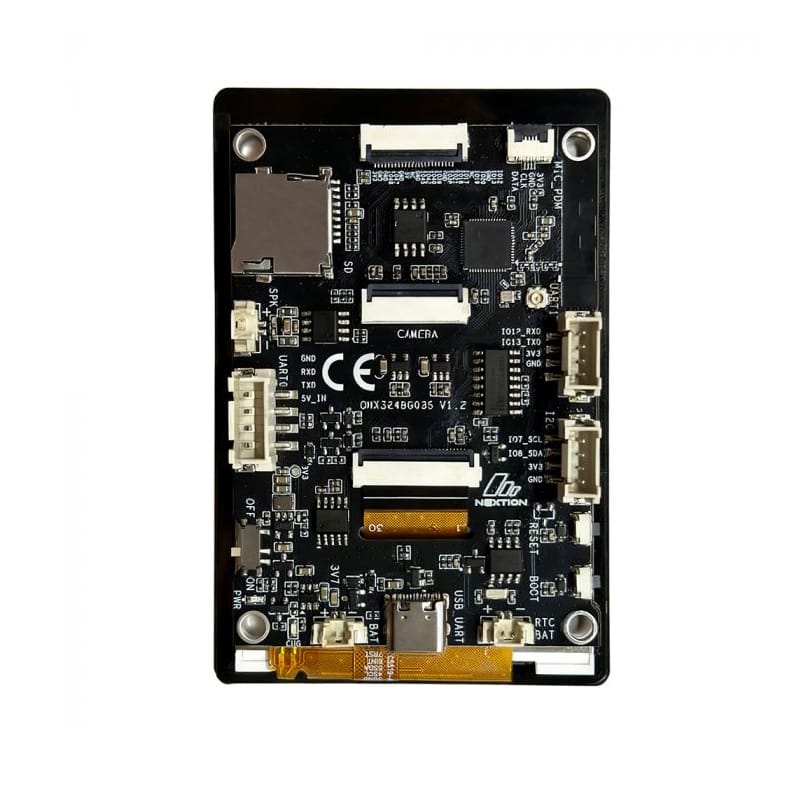

Opis elementów płytki

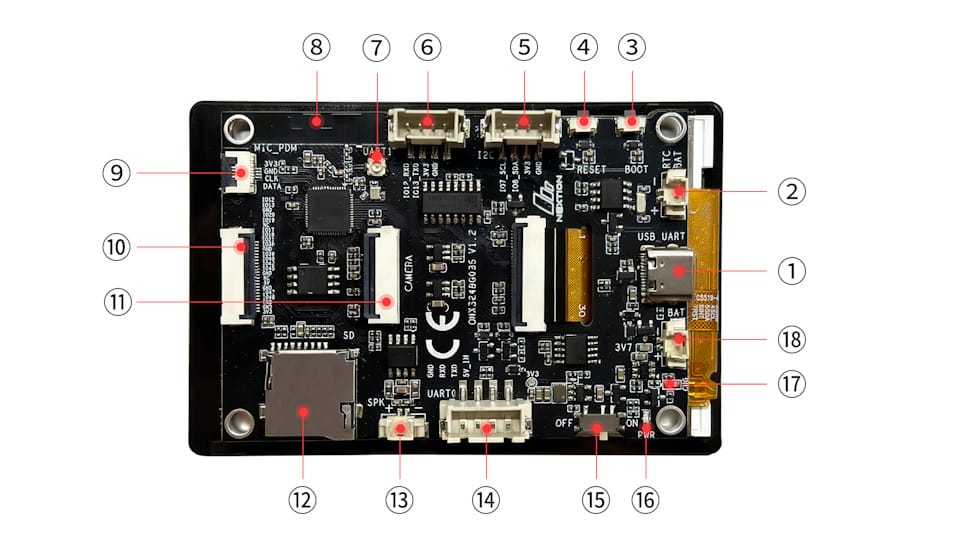

Poniższa lista odpowiada numeracji elementów widocznych na zdjęciu płytki.
- USB_UART: złącze USB-C do zasilania, programowania firmware oraz odczytu logów przez USB-UART.
- RTC BAT: złącze baterii podtrzymującej RTC 3 V, typ MX1.25-2P.
- BOOT Button: przycisk wejścia w tryb pobierania firmware; należy przytrzymać BOOT i nacisnąć RESET.
- RESET Button: przycisk resetowania płytki.
- I2C Interface: interfejs I2C w standardzie Grove, złącze PH2.0-4P.
- UART1 Interface: interfejs UART1 w standardzie Grove, złącze PH2.0-4P.
- External Antenna Connector: złącze IPEX-1 do anteny zewnętrznej po zmianie konfiguracji rezystora.
- Antenna: wbudowana antena PCB do komunikacji Wi-Fi i Bluetooth.
- MIC_PDM Interface: interfejs cyfrowego mikrofonu PDM, złącze FPC 4-pin 0.5 mm.
- GPIOs: złącze FPC 24-pin 0.5 mm z liniami 5 V, 3.3 V, GND oraz 14 pinami IO.
- CAMERA Interface: złącze kamery FPC 24-pin 0.5 mm, obsługa kamer OV2640, OV5640 i podobnych.
- SD: gniazdo karty microSD do rozszerzenia pamięci.
- SPK: złącze głośnika MX1.25-2P, obsługa głośnika do 2 W.
- UART0 Interface: złącze XH2.54-4P do komunikacji szeregowej, programowania, logów i zasilania.
- Power Switch: przełącznik zasilania płytki.
- PWR: dioda zasilania; świeci na czerwono po włączeniu.
- CHG: dioda ładowania akumulatora; świeci na czerwono podczas ładowania.
- BAT: złącze akumulatora Li-Ion 3.7 V, typ MX1.25-2P.
Platforma programistyczna
ONX3248G035 może być programowany w Arduino IDE lub ESP-IDF. Arduino IDE ułatwia szybkie prototypowanie i uruchomienie interfejsu, natomiast ESP-IDF zapewnia większą kontrolę nad sprzętem, wydajnością i konfiguracją systemu.
- Arduino IDE: dobre rozwiązanie do szybkiego prototypowania i projektów edukacyjnych.
- ESP-IDF: zalecane do zaawansowanych aplikacji, optymalizacji wydajności i projektów produkcyjnych.
- LVGL: możliwość tworzenia interfejsów graficznych dla ekranu dotykowego SPI.
Zastosowanie
- panele sterowania smart home,
- bramki IoT z lokalnym interfejsem dotykowym,
- sterowniki oświetlenia i automatyki,
- terminale HMI do urządzeń przemysłowych,
- projekty z kamerą, mikrofonem i obsługą dźwięku,
- aplikacje z Wi-Fi, BLE i wyświetlaczem graficznym.

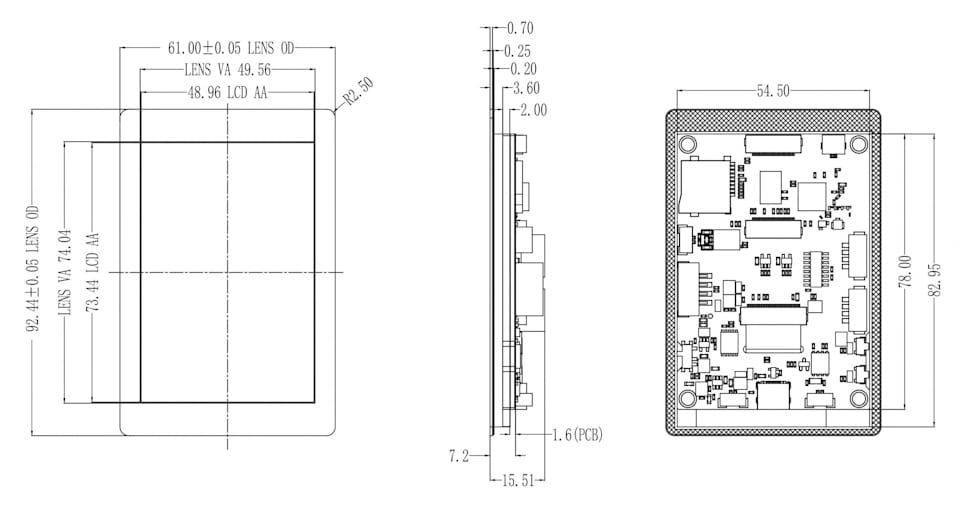

Wymiary
Specyfikacja techniczna
- Model: ONX3248G035
- Seria: Open Nextion Genius
- Rozmiar ekranu: 3.5"
- Rozdzielczość: 320×480 px
- Liczba kolorów: 262K
- Jasność: 300 nit
- Typ dotyku: pojemnościowy
- Sterownik panelu: ST7796
- Sterownik dotyku: CST826
- MCU: ESP32-S3R8
- Procesor: Xtensa 32-bit LX7 dual-core do 240 MHz
- Flash: 16 MB
- PSRAM: 8 MB
- Łączność: Wi-Fi 2.4 GHz, Bluetooth 5 LE
- Zasilanie: DC 5 V / 1 A
- Temperatura pracy: -20~70°C
- Temperatura przechowywania: -30~80°C
- Masa: netto 61 g, brutto 115 g

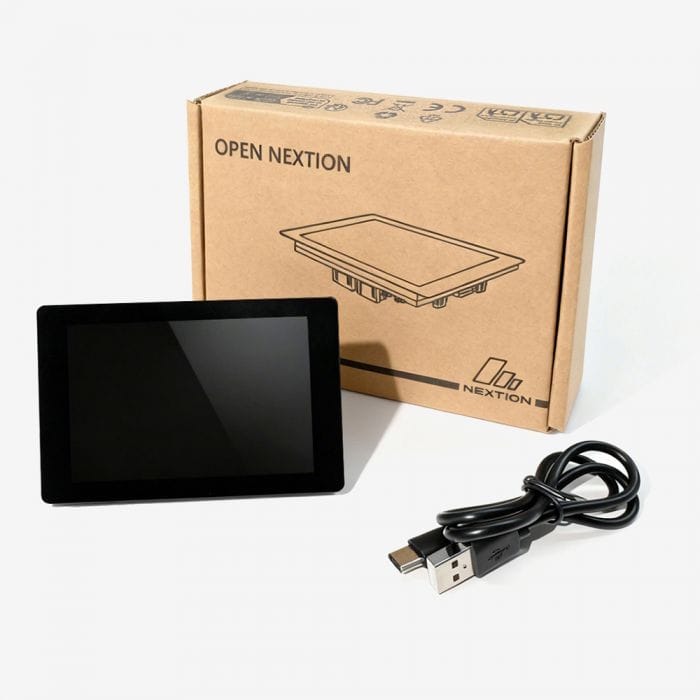

Zawartość zestawu
- Płytka rozwojowa Open Nextion ONX3248G035 3.5"
