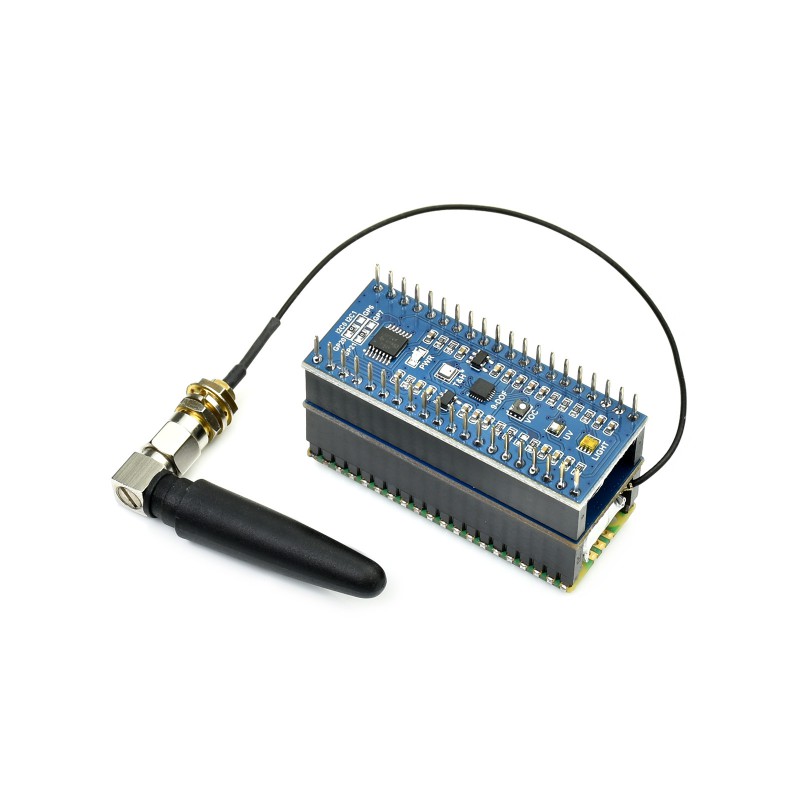

Moduł LoRa SX1262 868MHz dla Raspberry Pi Pico LoRaWAN z baterią
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Moduł LoRa SX1262 868M dla Raspberry Pi Pico – LoRaWAN, 868MHz, Obsługa Baterii
Moduł rozszerzeń (Node) LoRa dla Raspberry Pi Pico oparty na układzie SX1262, oferujący lepszą wydajność niż starsza seria SX127X. Technologia modulacji LoRa rozwiązuje problem kompromisu między zasięgiem transmisji, odpornością na zakłócenia a zużyciem energii. Moduł obsługuje protokół LoRaWAN, co umożliwia szybkie i łatwe łączenie z serwerami TTN czy ChirpStack poprzez bramkę LoRa i korzystanie z usług LoRa Cloud.
Najważniejsze cechy:
- Standardowe złącze Raspberry Pi Pico – kompatybilne z całą serią płytek Pico
- Obsługa protokołu LoRaWAN, pasmo częstotliwości 868MHz (EU)
- Aktywny oscylator kwarcowy z kompensacją temperaturową (TCXO) – stabilna praca w ekstremalnych temperaturach
- Obsługa modulacji FSK, GFSK, LoRa – doskonała odporność na zakłócenia i bardzo duży zasięg komunikacji
- Wbudowane złącze baterii PH1.25 oraz układ ładowania – umożliwia podłączenie i ładowanie akumulatora Li-Po
- Wysoka czułość odbioru (do -148dBm) oraz programowalna moc nadawania (do 22dBm)
- Obsługa wykrywania preambuły, silnik pakietów danych do 256 bajtów z CRC
- Dostępne przykłady oprogramowania w języku C
Kompatybilność z Raspberry Pi Pico
Wbudowane żeńskie złącza goldpin umożliwiające bezpośrednie wpięcie płytki Raspberry Pi Pico.

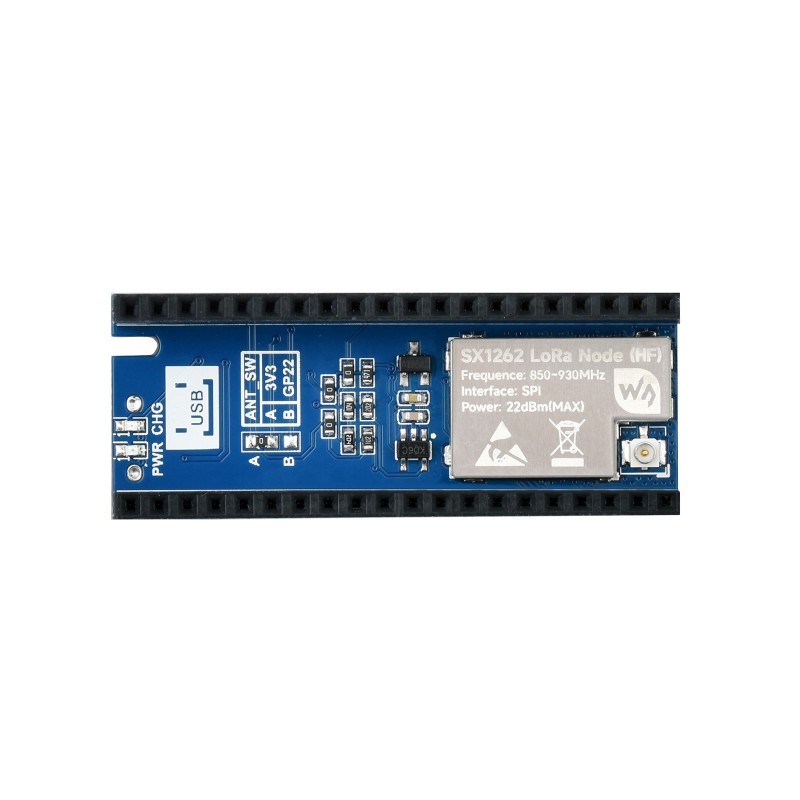

Opis elementów płytki
- Złącze Raspberry Pi Pico
- Wskaźniki statusu
PWR: wskaźnik zasilania
CHG: wskaźnik ładowania - Sterowanie przełącznikiem RF
A: sterowane stanem wysokim
B: sterowane przez GPIO22
- Układ ładowania MCP73831
- Moduł SX1262
- Złącze antenowe IPEX 1
- Włącznik zasilania
- Złącze baterii PH1.25
Definicja wyprowadzeń

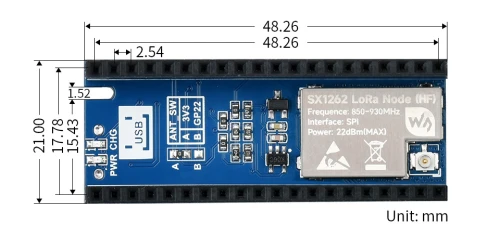

Wymiary
Specyfikacja techniczna:
- Pasmo częstotliwości: 868M (863~870MHz)
- Chip RF: SX1262
- Moc nadawania: 22dBm
- Prąd nadawania: 118mA @ 22dBm
- Prąd odbioru: 5.3mA @ 125KHz
- Modulacja: LoRa / (G)FSK
- Napięcie pracy: 3.3V
- Magistrala komunikacyjna: SPI
- Temperatura pracy: -40 ~ 85℃
- Wymiary: 21.00 × 52.00 mm
Zawartość zestawu
- Moduł Pico-LoRa-SX1262-868M x1
- Bateria Li-po 3.7V 600mAh x1
- Antena 2DB x1
- Przewód IPEX1 to SMA x1
