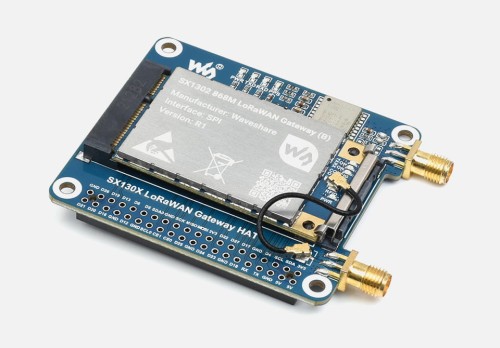

Moduł SX1302 868M LoRaWAN Gateway dla Raspberry Pi
SX1302 868M LoRaWAN Gateway Module/HAT dla Raspberry Pi to zaawansowany moduł, który stanowi kluczowy element dla każdego, kto pragnie eksplorować możliwości technologii LoRa w zakresie 868 MHz. Moduł ten, wykorzystując układ SX1302, umożliwia transmisję dalekiego zasięgu, co jest kluczowe dla aplikacji Internetu Rzeczy (IoT), monitorowania środowiska, zarządzania flotą i wielu innych zastosowań, gdzie komunikacja na dużym obszarze jest niezbędna.
Dzięki wykorzystaniu technologii LoRa, moduł ten oferuje wyjątkową czułość odbioru na poziomie -141dBm oraz zdolność do obsługi dużej ilości danych, co sprawia, że jest idealnym rozwiązaniem dla projektów wymagających niezawodnej komunikacji w trudnych warunkach. Ponadto, SX1302 868M LoRaWAN Gateway Module/HAT charakteryzuje się niskim zużyciem energii, co pozwala na długotrwałą pracę modułu bez konieczności częstego ładowania czy wymiany baterii.
Specyfikacja:
- Chip Pasma: SX1302
- Zakres Częstotliwości: 868M: EU868, IN865, RU864
- Zasilacz: 5V
- Modulacja: LoRa/(G)FSK
- Emituj Moc: +26dBm@5V
- Wrażliwość na Odbiór: -141dBm@125KHz/SF12; -121dBm@125KHz/SF5
- Całkowity Pobór Mocy: Emitowanie: 454mA@5V; Odbieranie: 42mA@5V; Uśpienie: 11mA@5V
- Magistrala Komunikacyjna: SPI, I2C
- Złącze Zewnętrzne: Mini-PCIe
- Temperatura: -40~85 °C
- Wymiary: 50,95 x 30mm
Właściwości produktu:
- Daleki Zasięg Transmisji: Dzięki technologii LoRa, moduł zapewnia daleki zasięg transmisji danych.
- Duża Pojemność Węzła: Moduł może obsłużyć dużą ilość danych, co jest kluczowe dla wielu aplikacji.
- Wysoka Czułość Odbioru: -141dBm zapewniająca niezawodną komunikację nawet w trudnych warunkach.
- Niskie Zużycie Energii: Zaawansowany układ SX1302 umożliwia efektywną pracę przy niskim zużyciu energii.
- Łatwa Integracja: Standardowe gniazdo mini-PCIe i dostępność zasobów programistycznych ułatwiają integrację z różnymi systemami.
- Wsparcie dla GPS/BD: Opcjonalny moduł L76K zapewnia dokładne informacje o zegarze i lokalizacji dla modułu bramy

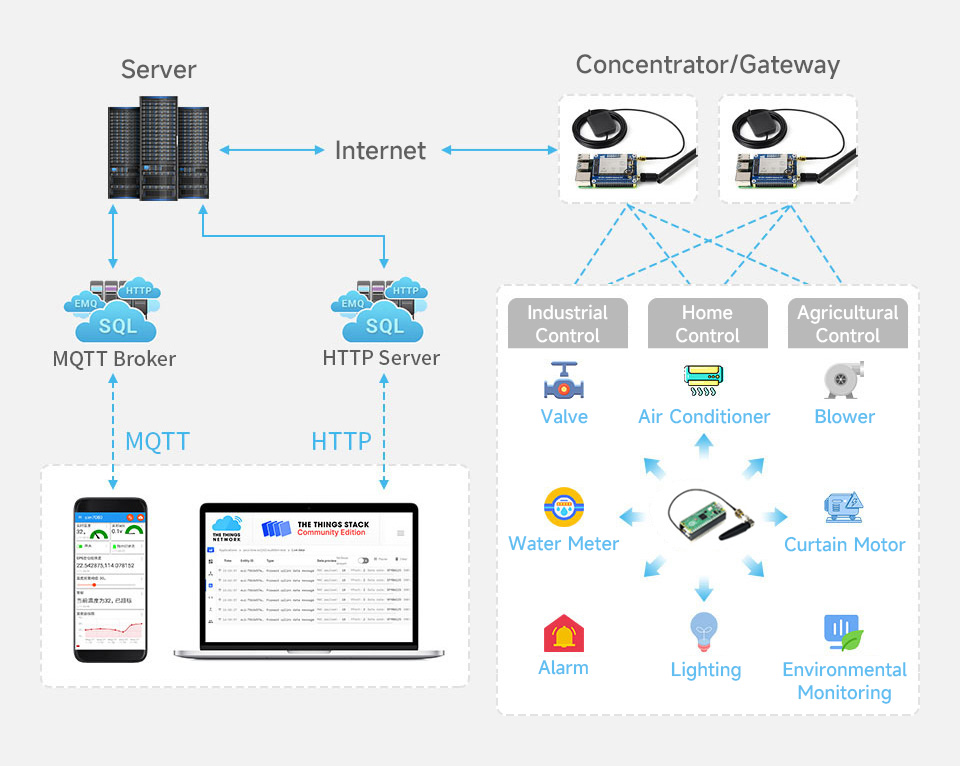

Przykład aplikacji:
Ulepszony układ SX1302:

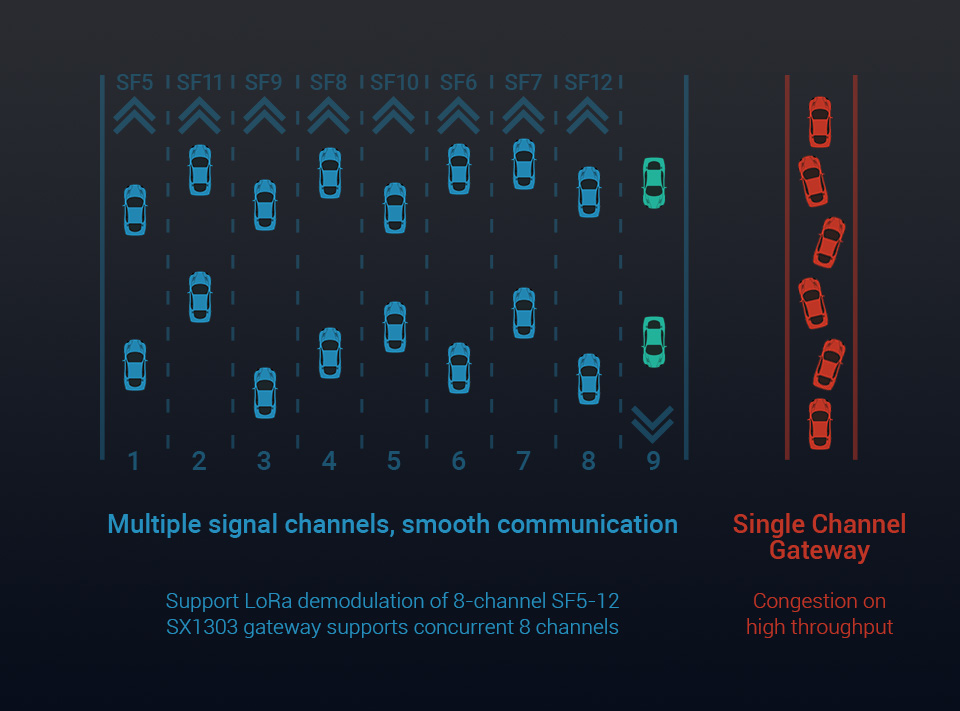

Obsługa wielu kanałów dla lepszej komunikacji:

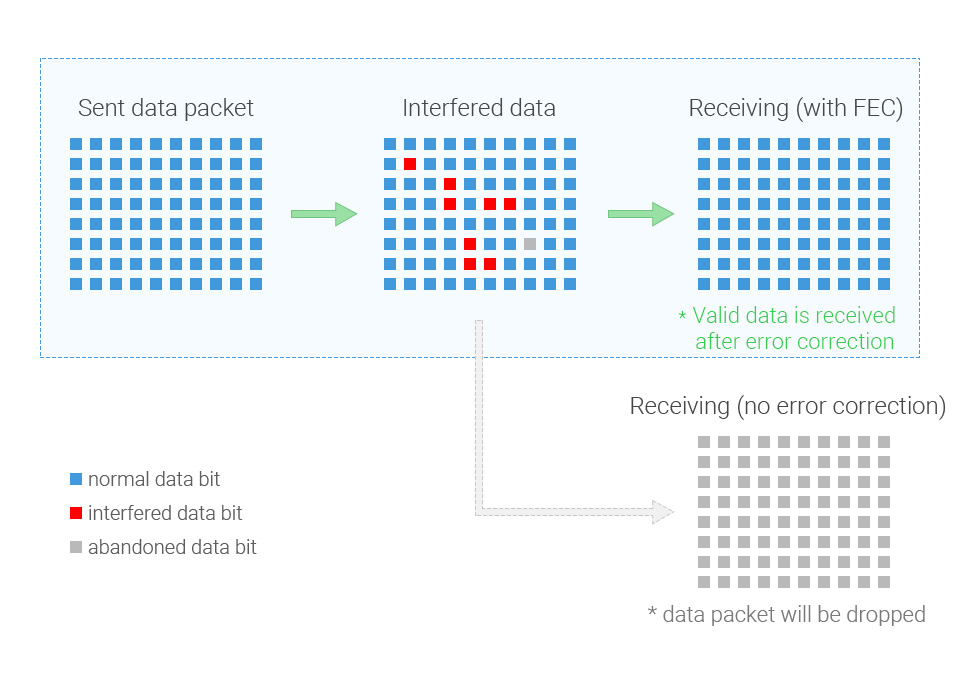

Algorytm korekcji błędów:
Precyzyjny znacznik czasu

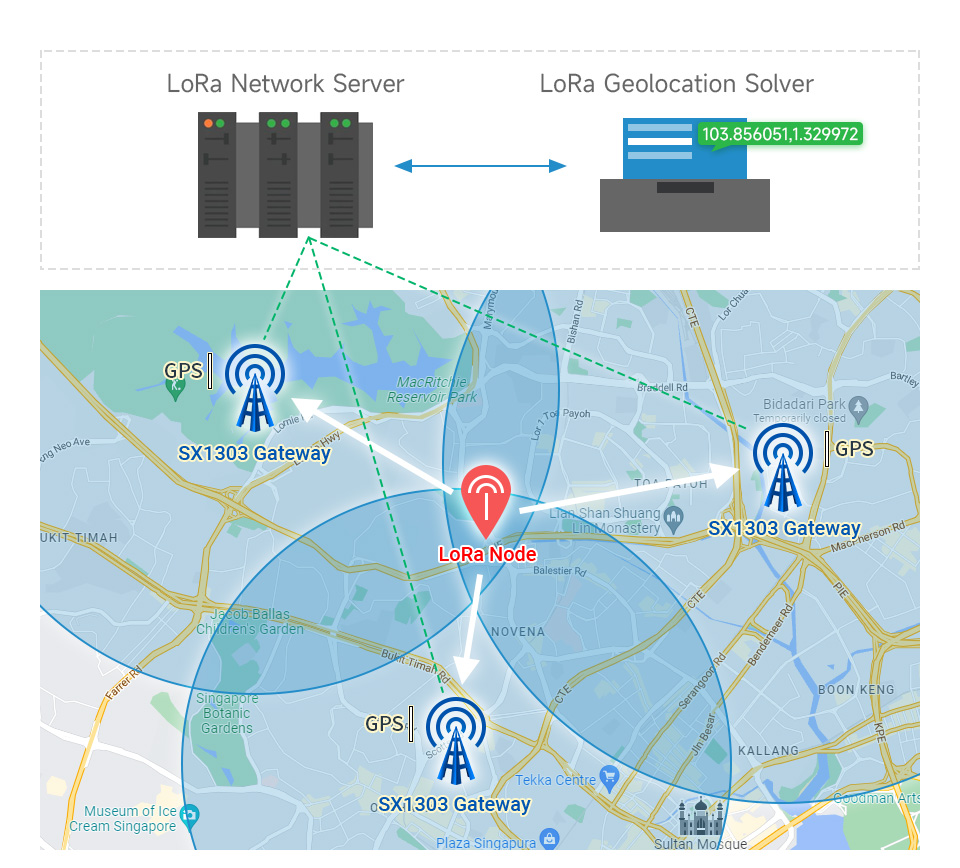

Pozycjonowanie na podstawie różnicy czasu przycycia sygnału (TDOA):

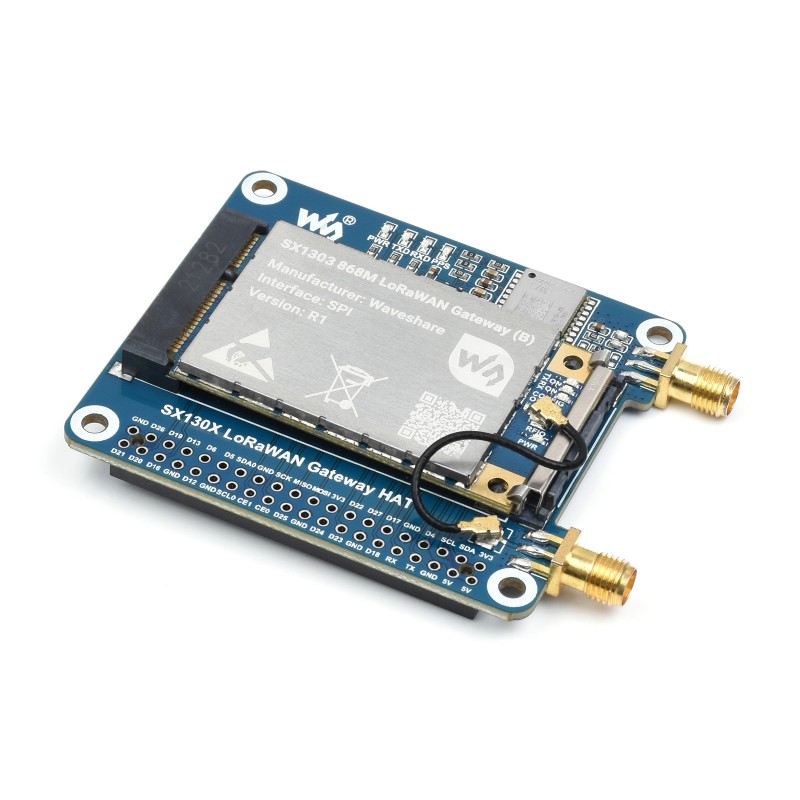

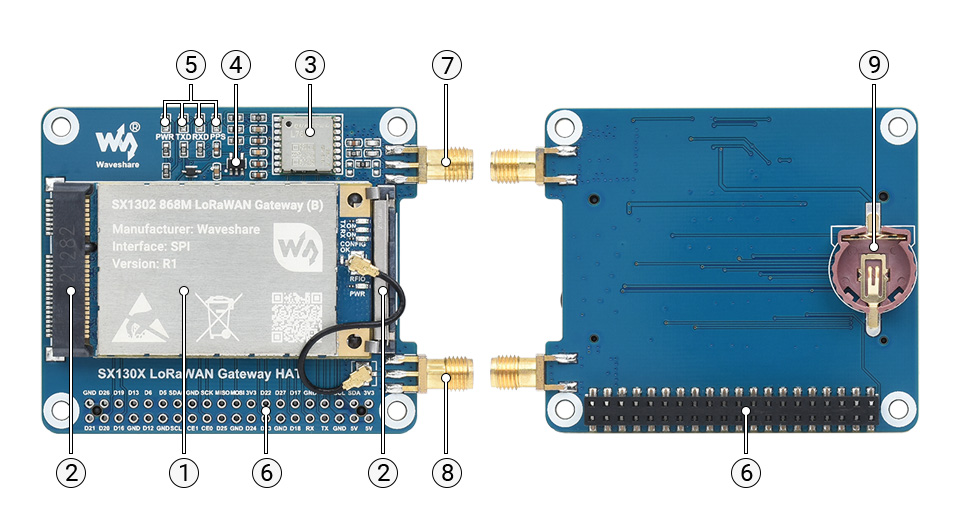

Budowa modułu:
- Moduł bramki SX1302 LoRaWAN
- Gniazdo mini-PCIe i klamra
- Moduł L76K
- Układ zasilania RT9193-33
- Wskaźniki
- Gniazdo GPIO
- Złącze antenowe L76K
- Złącze antenowe bramki LoRa
- Uchwyt akumulatora - obsługuje akumulator ML1220

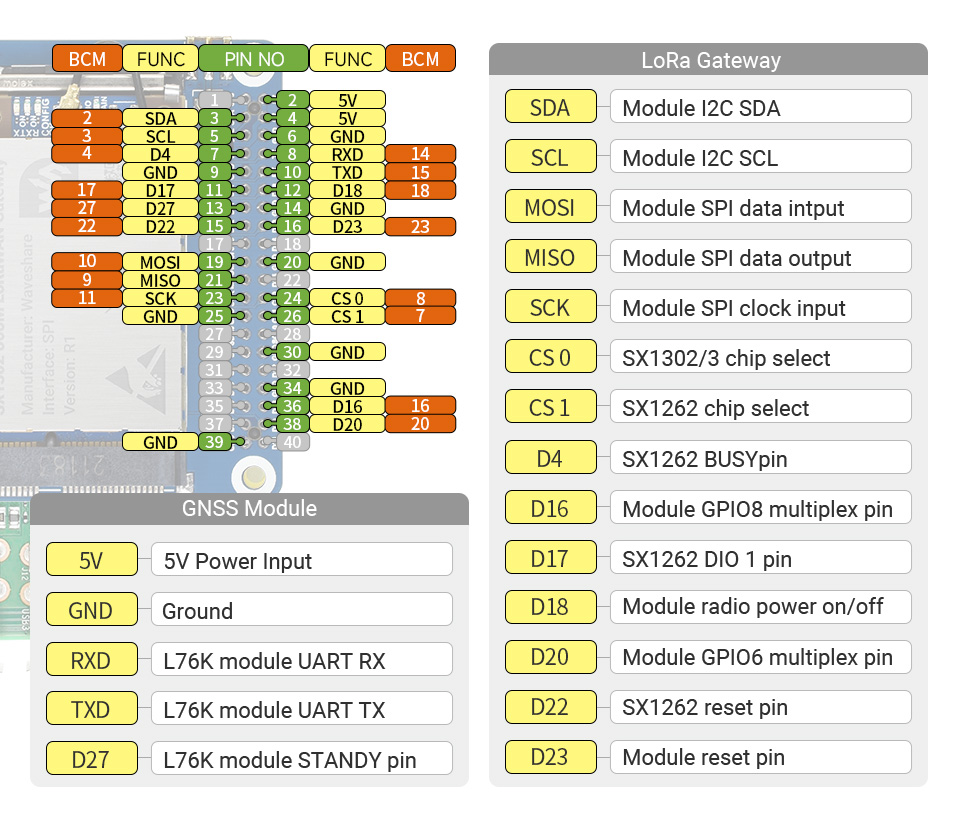

Definicja pinów:

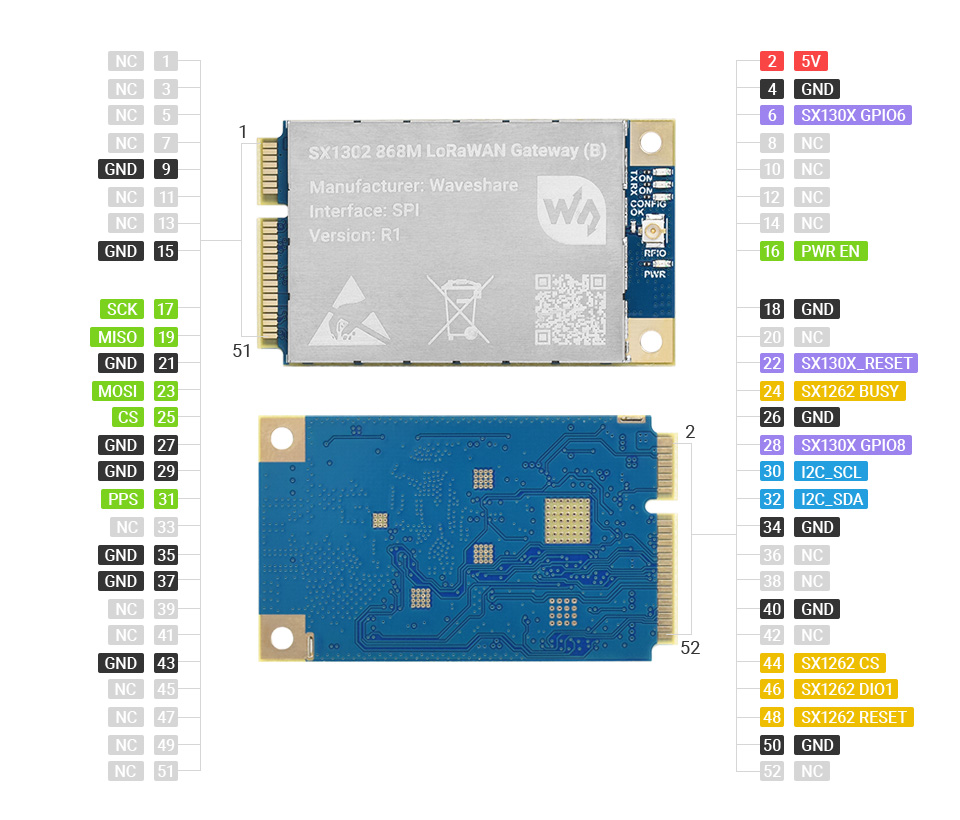

Definicja wyprowadzeń:

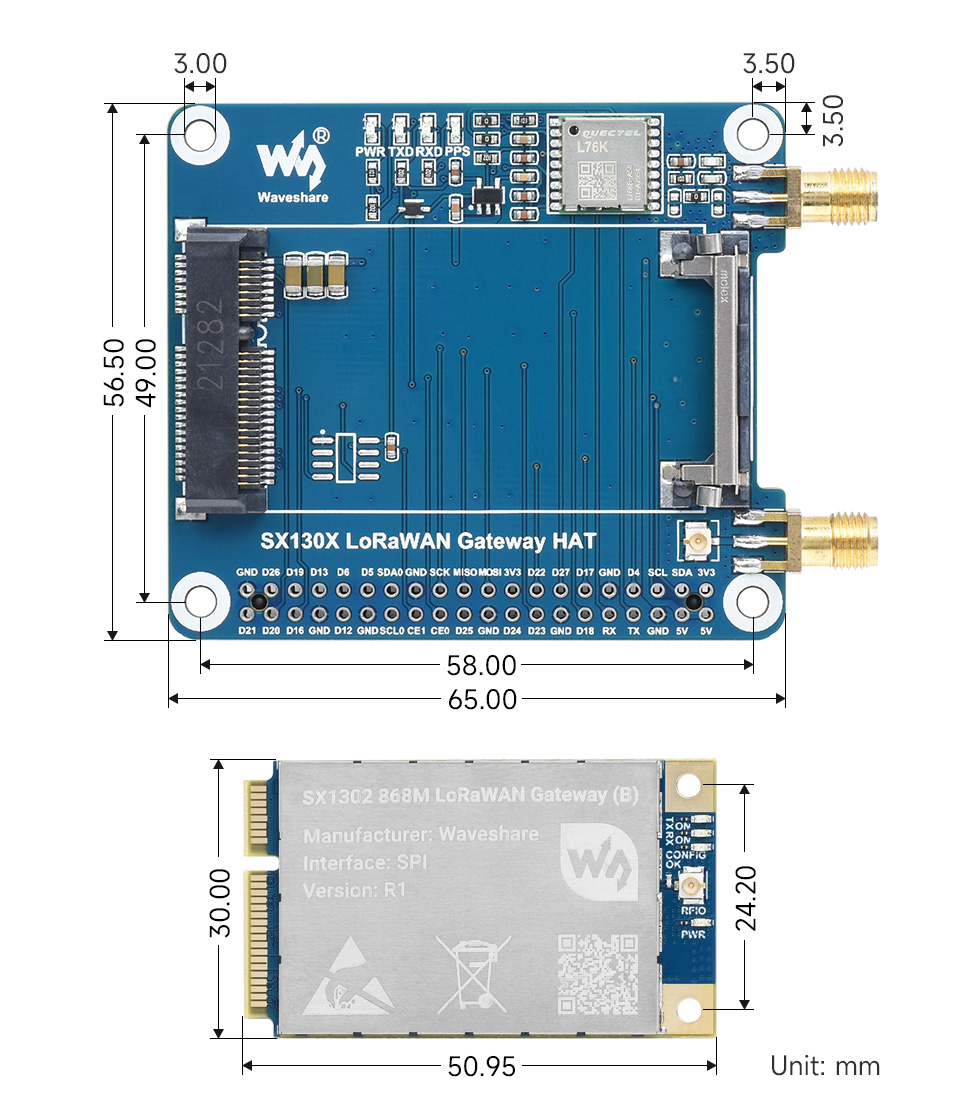

Wymiary:
Zestaw zawiera:
- SX1302 LoRaWAN Gateway HAT x1
- SX1302 Moduł bramki LoRaWAN (B) x1
- Antena 868M 5dBi x1
- Antena GPS x1
- 20PIN żeński pinheader x2
- Podwójny przewód IPEX1 x1
- Pakiet śrub x1
Wiki: SX1302_LoRaWAN_Gateway_HAT
