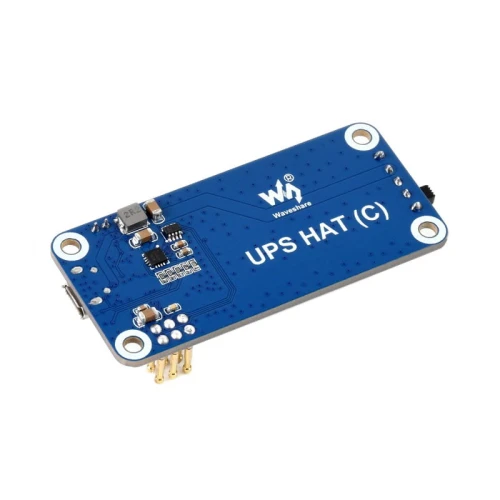

Moduł UPS HAT dla Raspberry Pi Zero

Dostępność:: brak towaru
Cena:: 82,50 zł 82.50
Cena netto: 67,07 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 5
Producent: WaveShare
Kod produktu: UPS HAT (C) 19739
Pin It

Opis

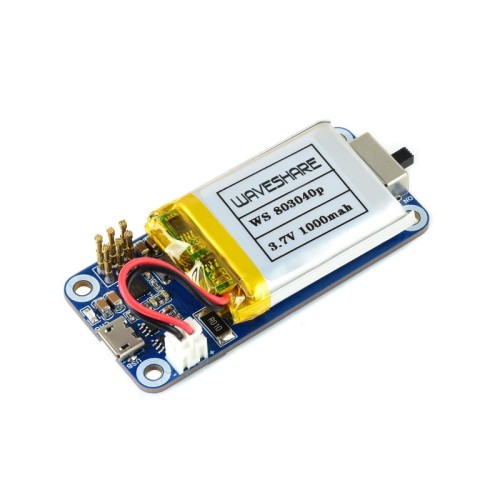

Zasilacz bezprzerwowy UPS HAT dla Raspberry Pi Zero, stabilna moc wyjściowa 5 V.



Specyfikacja modułu:

  • Bateria: 803040 Akumulator Li-Po 1000 mAh 3,7 V
  • Wymiary: 65 × 30 mm
  • Wbudowane sprężynowe kołki pogo do łączenia z płytami serii Raspberry Pi Zero
  • Układ ładowania akumulatora Li-po z dynamicznym zarządzaniem ścieżką i bardziej stabilnym zasilaniem
  • Układ zwiększający napięcie, zapewniający regulowaną moc wyjściową 5 V
  • Komunikacja magistrali I2C
  • Wskaźnik ładowania do monitorowania stanu pracy baterii
  • Wielokrotne obwody zabezpieczające



Zasilacz Bezprzerwowy UPS

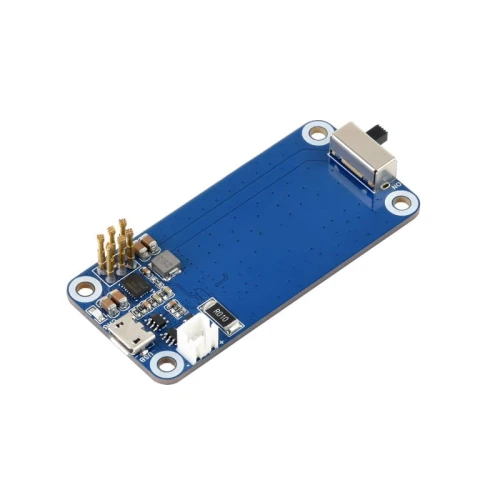

Złącze pinowe POGO

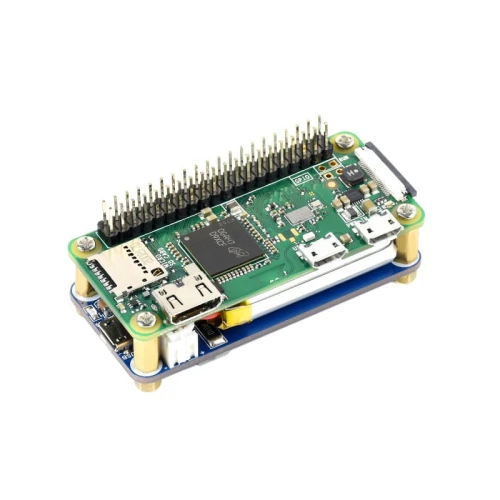

Obsługuje serię Raspberry Pi Zero (sinheader należy przylutować), umożliwia dołączenie innych nakładek na wierzch.

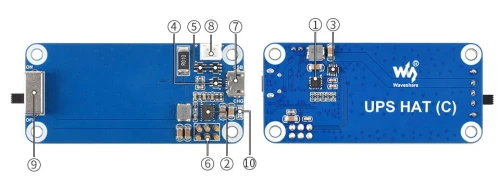

Opis układów

1. ETA6003: menedżer ładowania

2. TPS61088: układ zwiększający napięcie

3. INA219: monitor napięcia/prądu

4. S8261: Układ zabezpieczający akumulator Li-po

5. FS8205: ochrona akumulatora Li-po MOS

6. Piny Pogo: do połączenia z Raspberry Pi Zero

7. Port ładowania USB: wejście ładowarki 5 V

8. Gniazdo akumulatora: do podłączenia akumulatora Li-po 803040

9. Wskaźnik mocy

10. Wskaźnik ładowania



na układy nie ma rady

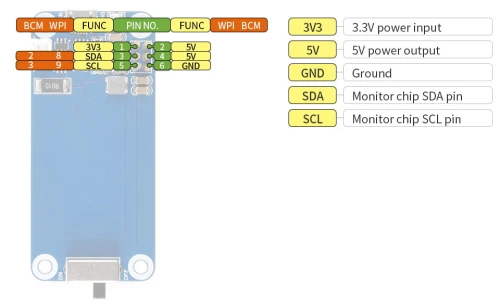

opis wyprowadzeń

opis wyprowadzeń

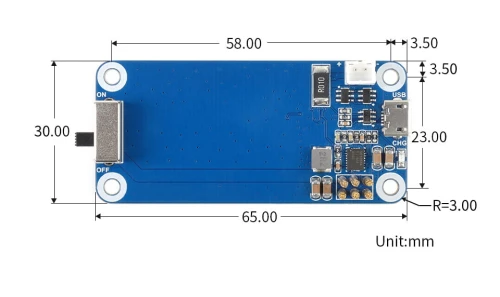

Wymiary

Wymiary

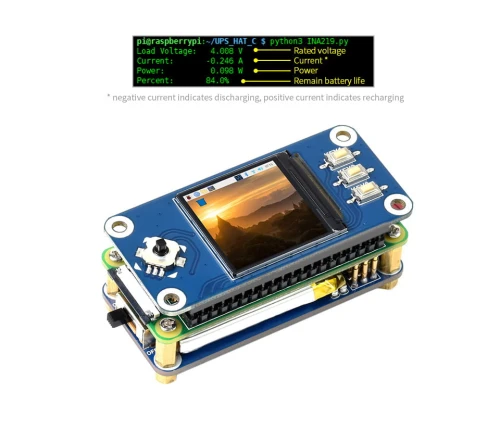

Monitorowanie w czasie rzeczywistym

Monitorowanie w czasie rzeczywistym<

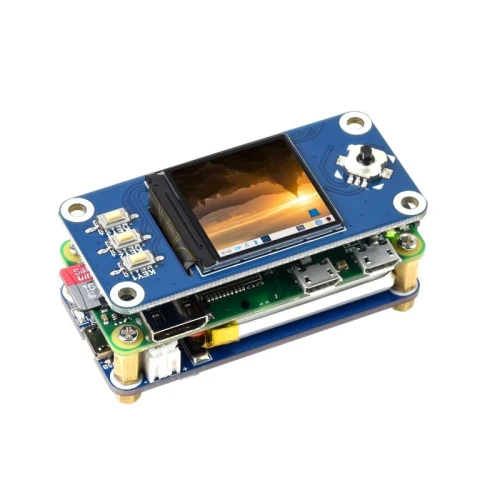

Przykład zastosowania

Ekran zasilany UPS

Ekran zasilany UPS

Ekran zasilany UPS



Zestaw zawiera:

  • Zasilacz Bezprzerwowy UPS x1

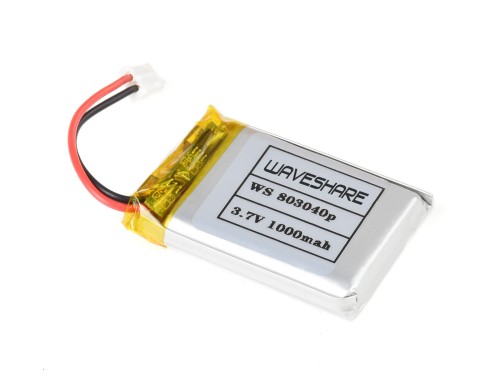

  • Akumulator litowo-jonowy 1000 mAh x1
  • Zestaw śrub x1

Raspberry Pi, wyświetlacz, karta pamięci NIE są dołączone.



Zestaw
Zestaw
Zestaw

Wiki: UPS HAT (C)
