Moduł UPS dla Raspberry Pi – Zasilanie awaryjne z szybkim ładowaniem i monitorowaniem w czasie rzeczywistym

Moduł UPS dla Raspberry Pi – Zasilanie awaryjne z szybkim ładowaniem i monitorowaniem w czasie rzeczywistym

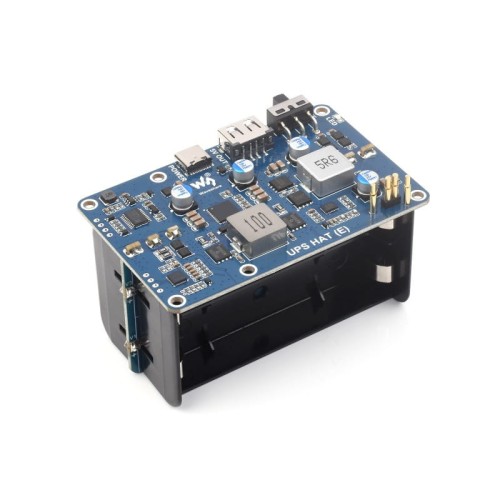

UPS HAT (E) to zaawansowana płytka rozszerzeń do zasilania awaryjnego dedykowana dla serii Raspberry Pi, zapewniająca stabilne zasilanie o mocy 5V i prądzie 6A. Dzięki dwukierunkowemu portowi Type-C, moduł wspiera szybkie ładowanie z mocą do 40W, umożliwiając jednoczesne zasilanie urządzenia i ładowanie podłączonych baterii. Dzięki zintegrowanym wskaźnikom stanu baterii oraz funkcji monitorowania przez magistralę I2C, UPS HAT (E) pozwala na bieżąco kontrolować stan napięcia, prądu, mocy oraz pozostałej pojemności akumulatora.

Płytka jest kompatybilna z popularnymi modelami Raspberry Pi 5, 4B oraz 3B+, umożliwiając podłączenie poprzez specjalne piny pogo, co oszczędza złącza GPIO, zapewniając jednocześnie pełną funkcjonalność zasilania. Dzięki możliwości pracy z czterema bateriami 21700 moduł UPS HAT (E) gwarantuje długotrwałą pracę nawet w przypadku zaniku zasilania zewnętrznego. Funkcja automatycznego przełączania na baterie pozwala na nieprzerwaną pracę systemu, co czyni ten moduł idealnym rozwiązaniem do zastosowań w systemach IoT, automatyce domowej i projektach mobilnych. Dodatkowo, wbudowany wskaźnik stanu baterii i funkcja automatycznego wyłączenia przy niskim poziomie naładowania zapewniają bezpieczną i niezawodną pracę.





Specyfikacja:



• Interfejs zasilania: USB Type-C, dwukierunkowe szybkie ładowanie (do 40W)
• Wyjście zasilania: 5V 6A
• Typ baterii: 4x 21700 Li-ion (3.6V, brak w zestawie)
• Maksymalna pojemność baterii: 5000mAh
• Interfejs sterowania: I2C
• Wskaźnik naładowania: Tak, w systemie
• Wymiary: 56 x 88 mm
• Średnica otworów montażowych: 3,0 mm
• Obsługiwane protokoły ładowania: PD3.0 (5V, 9V, 12V, 15V, 20V)
• Zabezpieczenia: Automatyczne wyłączanie przy niskim poziomie baterii, wskaźnik poprawnego podłączenia baterii



Właściwości produktu:



• Dwukierunkowe szybkie ładowanie Type-C do 40W, umożliwiające równoczesne ładowanie i zasilanie
• Zintegrowany wskaźnik poziomu baterii z możliwością monitorowania w czasie rzeczywistym przez I2C
• Automatyczne przełączanie na zasilanie bateryjne przy zaniku zasilania zewnętrznego
• Wsparcie dla dużej pojemności akumulatorów 21700, zapewniających dłuższy czas pracy
• Funkcja monitorowania parametrów zasilania: napięcie, prąd, moc i pozostała pojemność
• Oszczędność zasobów GPIO dzięki złączu pogo pins
• Wbudowane zabezpieczenia przed odwrotną polaryzacją i przepięciem

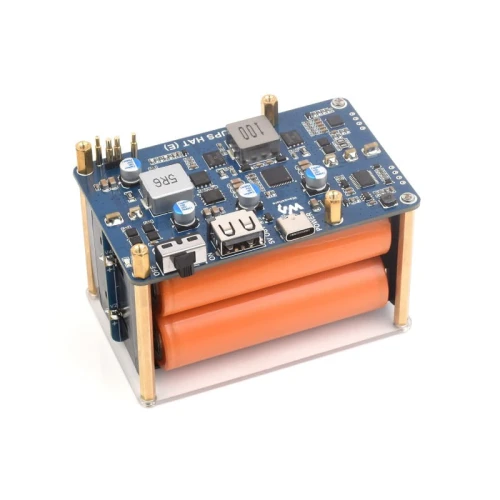

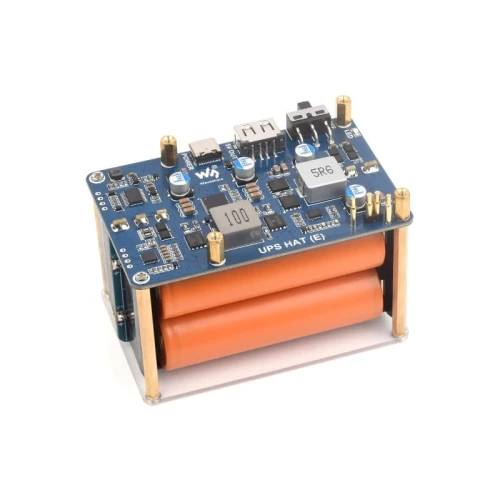

Kompatybilny z baterią Li-ion 21700:

Wbudowane porty USB-A i USB-C:

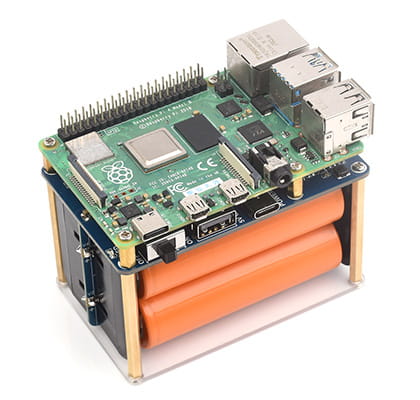

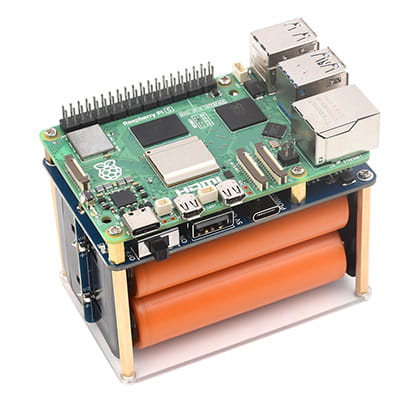

Współpraca z Raspberry Pi 4B i 5:

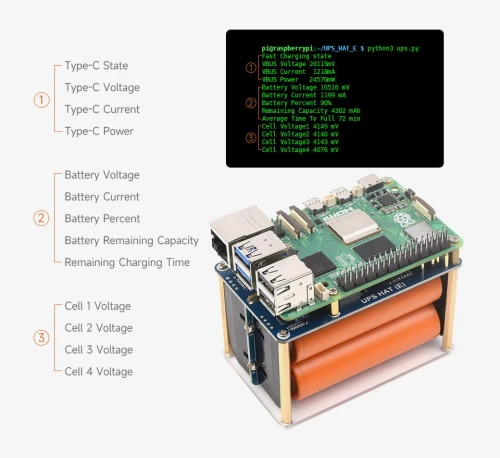

Monitorowanie parametrów pracy w czasie rzeczywistym:

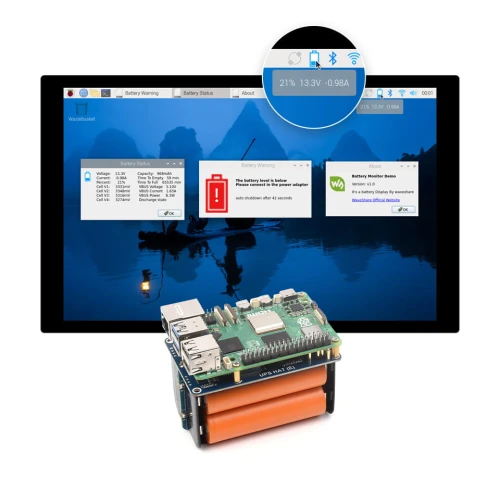

Wyświetlanie poziomu naładowania baterii w czasie rzeczywistym:

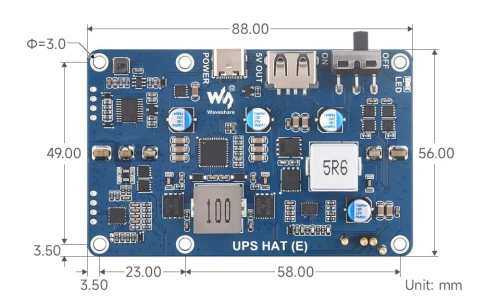

Wymiary:

Kontrolery oraz baterie pokazane na zdjęciach nie stanowią części zestawu i należy je nabyć osobno!

Zestaw zawiera:

1. UPS x1
2. Panel akrylowy x1

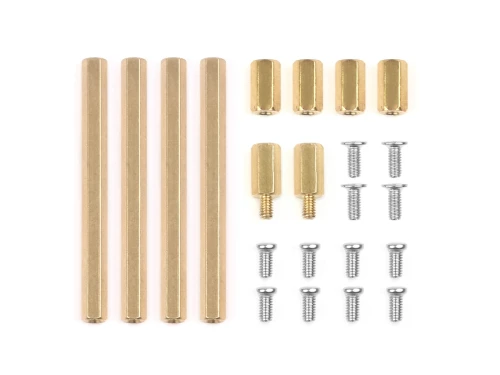

3. Pakiet montażowy x1
