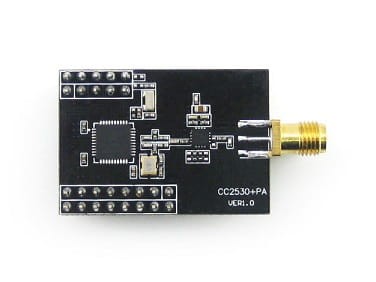

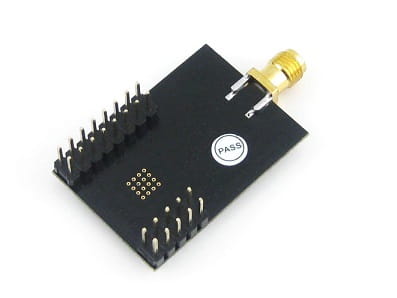

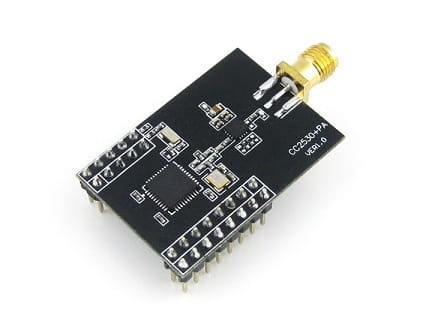

Moduł ZigBee z CC2530F256 o zwiększonym zasięgu
towar niedostępny
Opis
Opis:
Kombinacja oprogramowania koordynatora/routera z XCore2530 pozwala w sposób transparentny transmitować dane poprzez interfejs UART. Dzięki temu możemy realizować transmisję interfejsem UART na duże odległości. Nie musimy znać dokładnej specyfikacji Zigbee aby stworzyć sieć ZigBee.
Właściwości:
- Moduł opartych na chipie CC2530F256RHAR.
- Zasięgi i komunikacji
- absolutne maksimum: 1500 m.
- stabilna komunikacja: 1300 m.
- tryb Auto Connect: 1000 m.
- Pasmo radiowe: 2.4 GHz.
- Zakres napięcia pracy: 2 V - 3.6 V
- Zakres temperatury: 40°C - 85°C.
- Szybkość na porcie szeregowym 38400 bps, szybkość może być skonfigurowana programowo.
- Rozmiary 26 mm x 37 mm (pcb)
- Wszystkie sygnały wyprowadzone za wyjątkiem P1_1, P1_4
- Wyprowadzenia w standardowym rastrze 2.5 4 mm.
- Odległość między panami od lewej strony do prawej strony: 22.8 6mm( 9 x 2.54 mm).
- Antena 2.4G 2 Db 360° dookólna.
Właściwości chipu 35CC2530F256RHAR:
- Pasmo radiowe 2.4 GHz.
- 16 kanałów transmisyjnych programowo konfigurowalnych w zależności od warunków lokalnych.
- Szybkość transmisji na radiu 250 kbps.
- Wysoka wydajność i niski pobór prądu mikrokontrolera 8051.
- Zgodność z normą 2.4-GHz IEEE 802.15.4 compliant RF transceiver.
- Zakres napięć zasilania (2 V–3.6 V).
- WatchDog Timer, monitorowanie baterii, czujnik temperatury.
- 12 bitowy przetwornik analogowo-cyfrowy z ośmioma kanałami i konfigurowalna rozdzielczością.
- Dwa interfejsy USART wspierające różne protokoły.
- Licznikii ogólnego przeznaczenia 1x16bit i 2x8bit.
- Szyfrowanie sprzętowe AES.
- 21 portów ogólnego przeznaczenia (19x4mA, 2x20mA).enderlock
Zawartość:
- XCore2530 x 1
- Antenna x 1
Wiki: XCore2530
