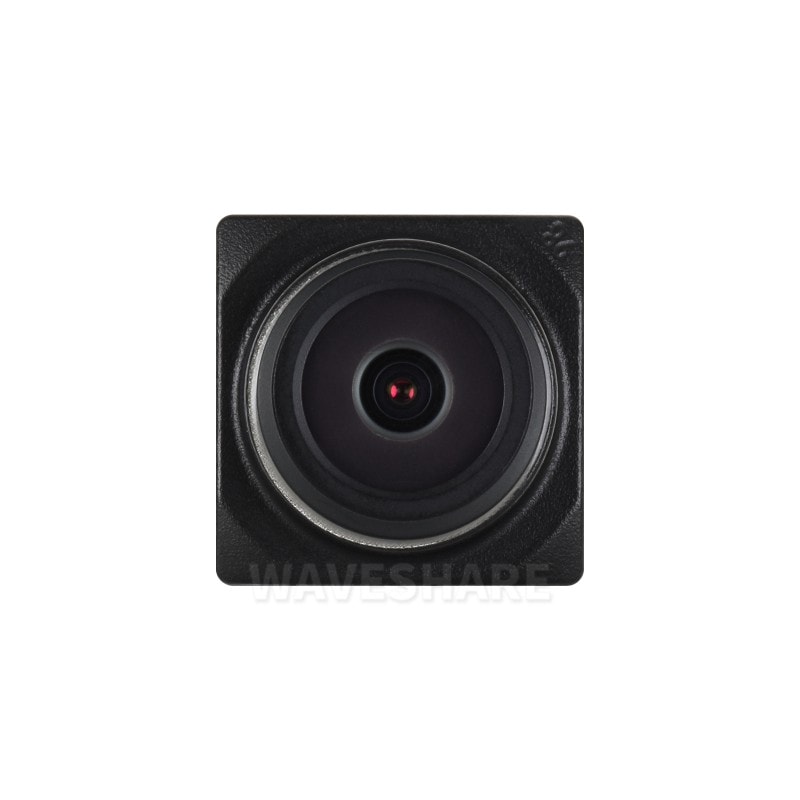

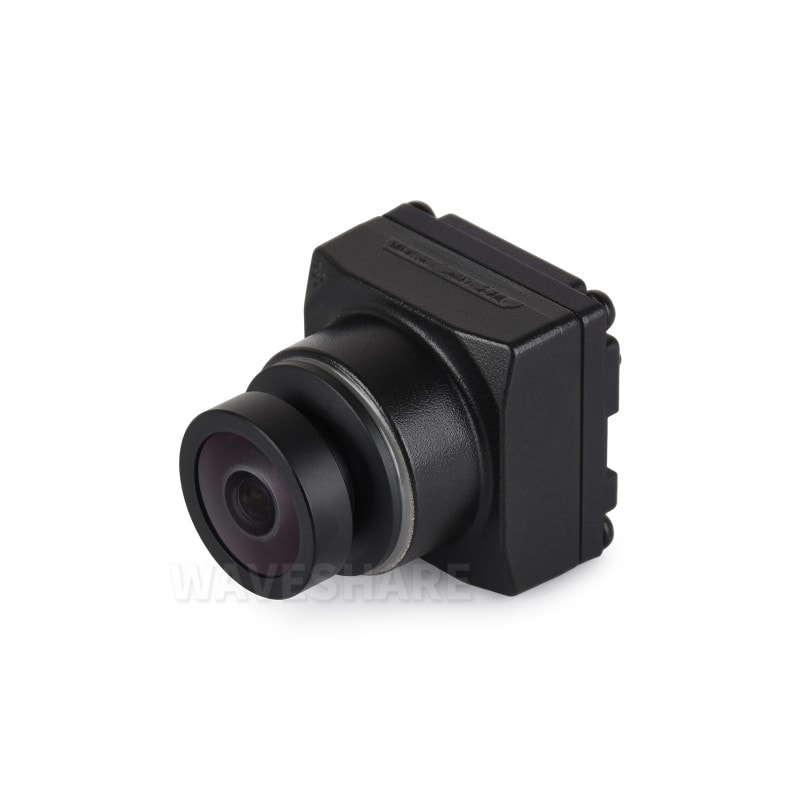

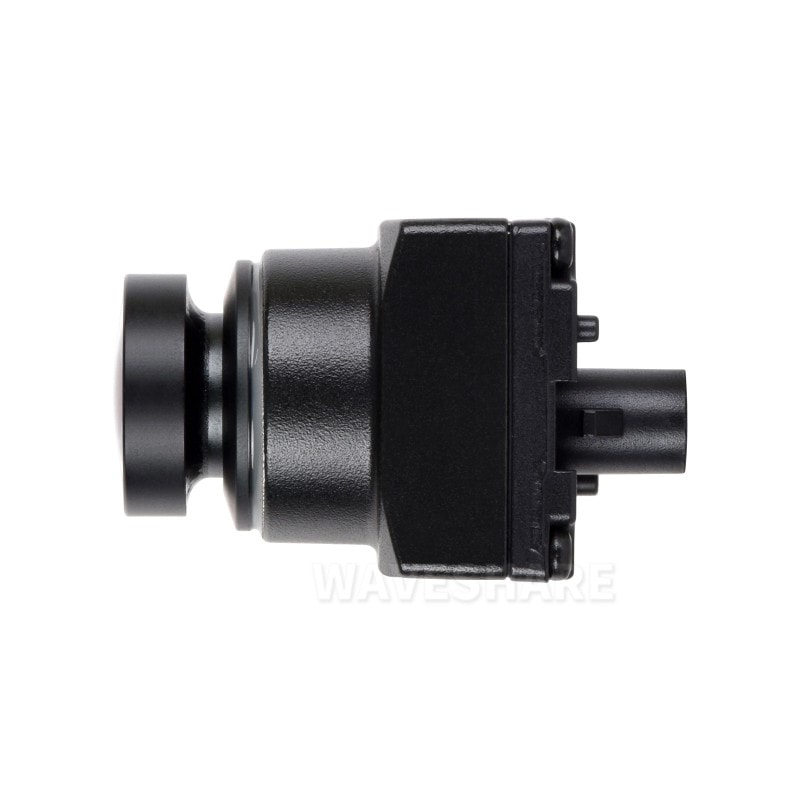

Moduł kamery 2MP GMSL GMSL-2MP-Camera-B FOV 118.4 IP67 MAX96717F Fakra Z Waveshare
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Moduł kamery GMSL 2MP GMSL-2MP-Camera-B FOV 118.4 IP67 Fakra Z Waveshare

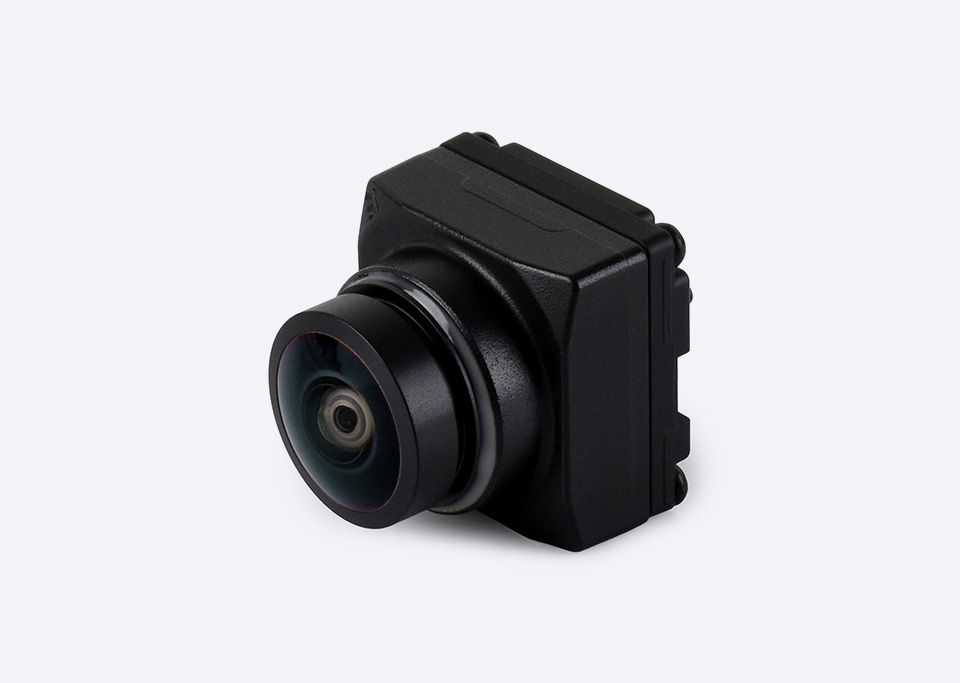

GMSL-2MP-Camera-B to przemysłowy moduł kamery 2 MP klasy automotive, wyposażony w serializer MAXIM MAX96717F oraz zintegrowany procesor sygnałowy ISP. Urządzenie posiada fabrycznie zogniskowany obiektyw AA o kącie widzenia 118,4° oraz wytrzymałą obudowę o stopniu ochrony IP67. Do zasilania PoC oraz szybkiej transmisji danych wykorzystywane jest pojedyncze złącze koncentryczne Fakra Z.
Najważniejsze cechy:
- Sensor CMOS 2,51 MP RGGB o rozdzielczości 1920 × 1080 px przeznaczony do zastosowań automotive.
- Zintegrowany serializer MAXIM MAX96717F z adresem I2C 0x80 (adres 8-bitowy).
- Wbudowany procesor ISP zapewniający sprzętowe przetwarzanie obrazu i format wyjściowy YUV422 8-bit przy 30 kl./s.
- Szerokokątny obiektyw AA o polu widzenia 118,4° (H) × 62,6° (V), fabrycznie wyostrzony na 1,4 m i zabezpieczony klejem.
- Obsługa technologii High Dynamic Range (HDR) oraz LED Flicker Mitigation (LFM).
- Szczelna i trwała obudowa o klasie szczelności IP67, przystosowana do pracy w temperaturach od -40°C do 85°C.
- Transmisja wideo oraz zasilanie Power over Coax (PoC 9–12 V) za pośrednictwem złącza Fakra Z-Coded.
Zastosowanie i współpraca z platformami

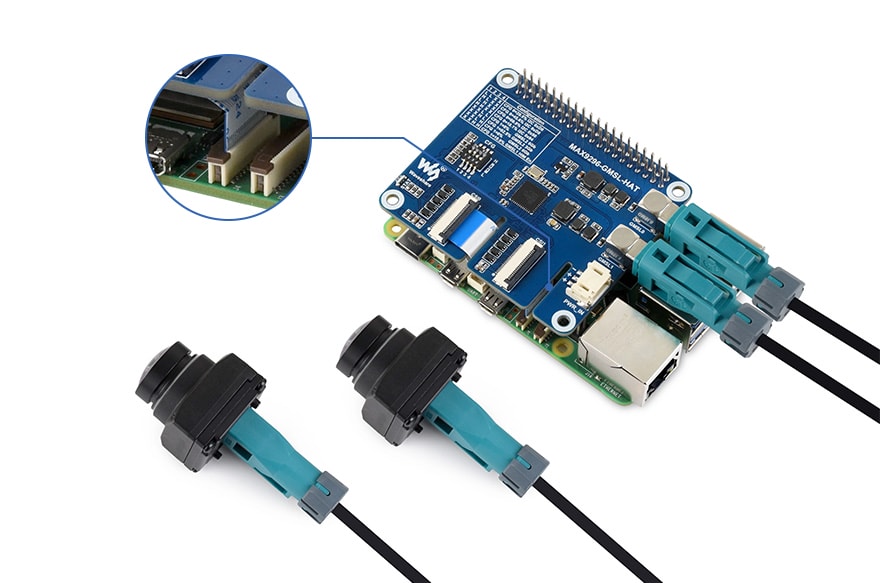

Moduł kamery został opracowany z myślą o systemach wizyjnych pojazdów, robotyce oraz aplikacjach wymagających stabilnej transmisji na duże odległości w standardzie GMSL. Do współpracy z komputerami takimi jak Raspberry Pi 5 niezbędna jest dedykowana płyta rozszerzeń z deserializerem GMSL. Minikomputer oraz płytka bazowa nie wchodzą w skład zestawu i należy je dokupić osobno.

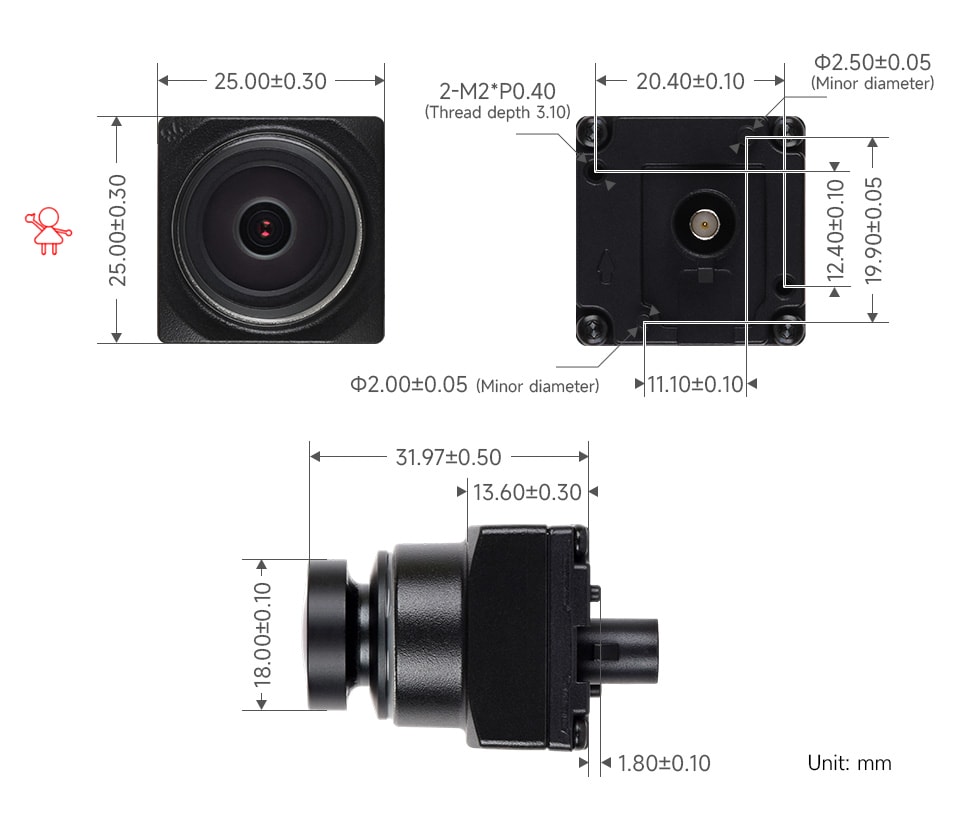

Wymiary mechaniczne
Zwarta konstrukcja i fabrycznie zabezpieczony obiektyw ułatwiają montaż w pojazdach oraz instalacjach narażonych na bezpośrednie działanie czynników atmosferycznych.
Specyfikacja techniczna
- Model: GMSL-2MP-Camera-B
- Sensor: 2,51 MP RGGB CMOS (rozmiar 1/2,57 cala)
- Rozmiar piksela: 3,0 × 3,0 µm
- Rozdzielczość: 1920 × 1080 px
- Płynność: 30 kl./s
- Format wyjściowy: YUV422 8-bit
- Procesor ISP: Wbudowany
- HDR / LFM: Obsługiwane
- Serializer: MAXIM MAX96717F
- Adres I2C: 0x80 (8-bitowy)
- Kąt widzenia (FOV): 118,4° (H) × 62,6° (V)
- Przesłona: F2.0
- Ogniskowa: 3,04 mm
- Głębia ostrości: 0,47 m ~ ∞ (stała ostrość na 1,4 m)
- Zniekształcenia: < -92,2%

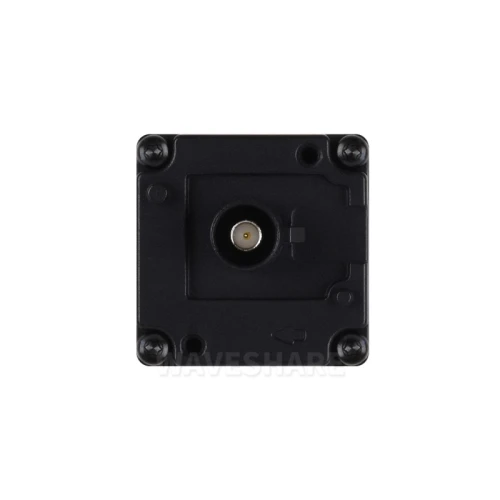

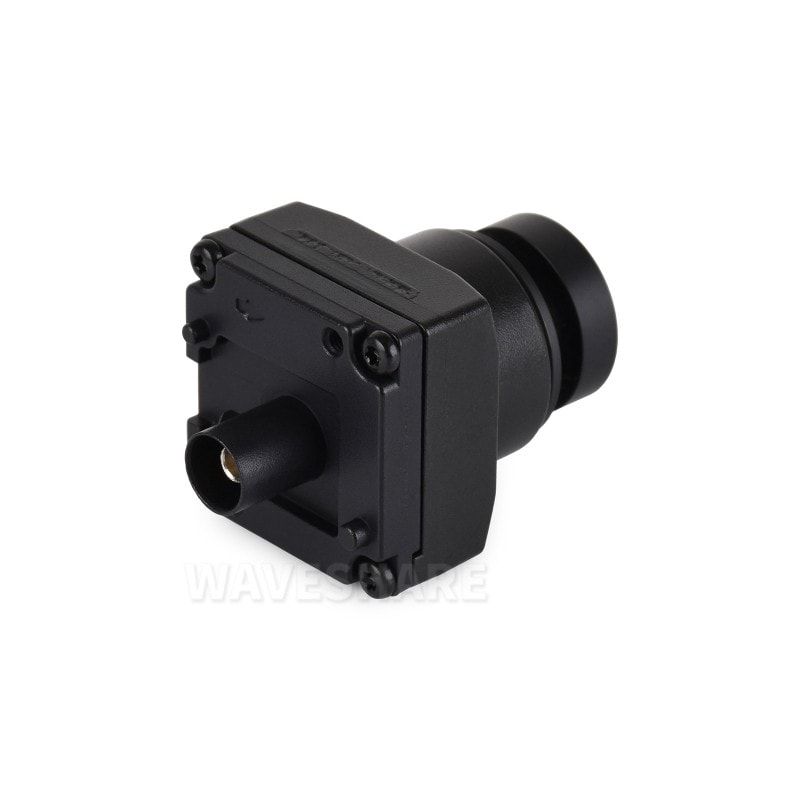

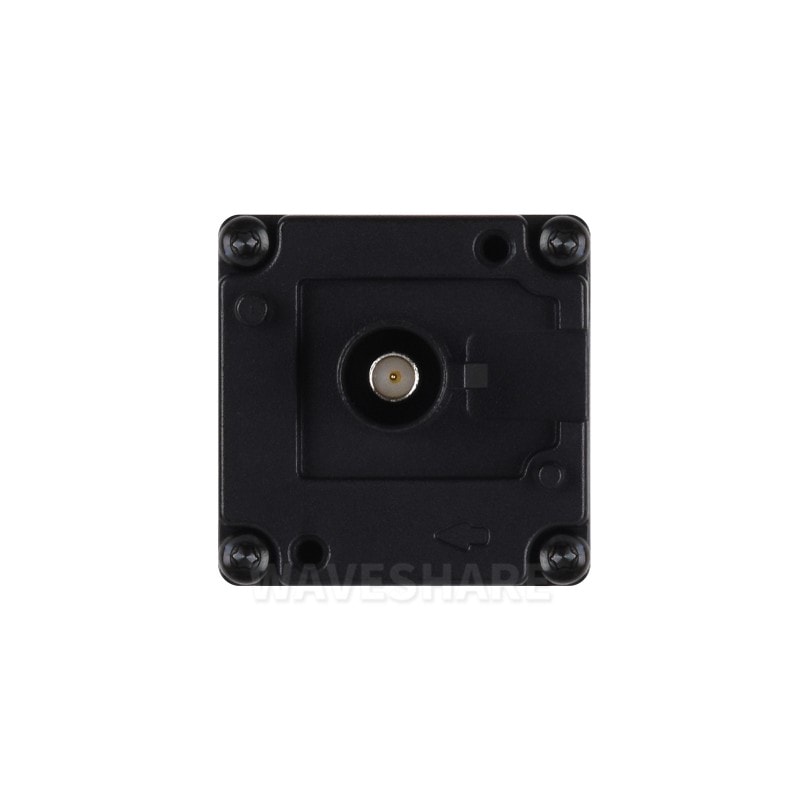

- Interfejs kamery: Złącze Fakra Z-Coded
- Napięcie zasilania: 9–12 V PoC
- Pobór prądu: < 200 mA przy 12 V
- Temperatura pracy: -40°C ~ 85°C
- Stopień ochrony: IP67

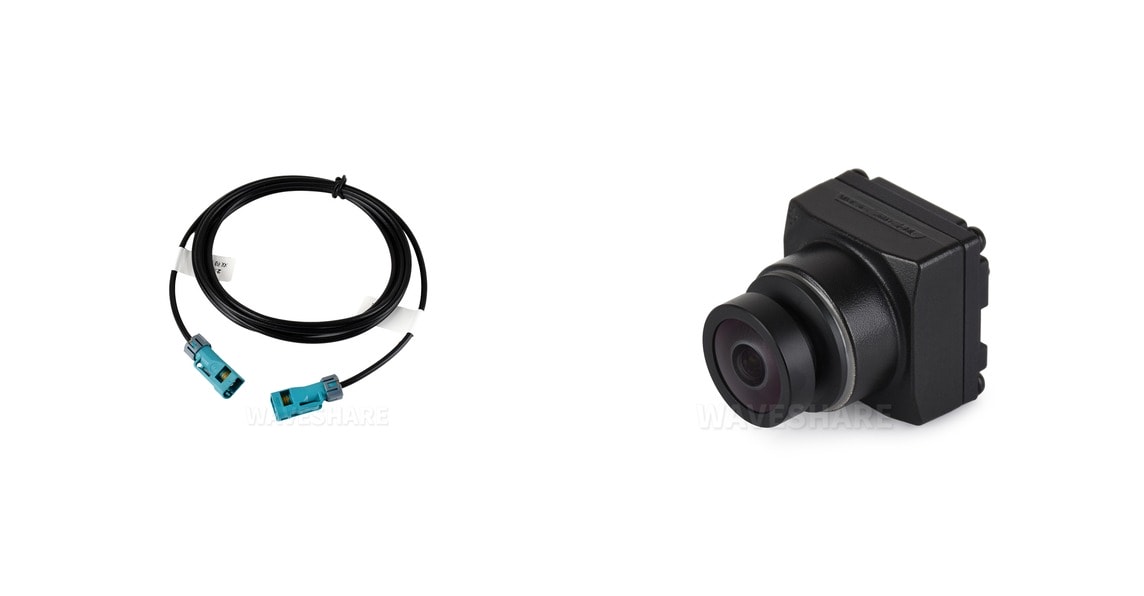

Zawartość zestawu
- Moduł kamery GMSL-2MP-Camera-B × 1
- Przewód koncentryczny GMSL z podwójnym złączem żeńskim (~2 m) × 1
Najczęściej zadawane pytania (FAQ)
- Czy kamerę można podłączyć bezpośrednio do portu CSI minikomputera?
Nie, moduł wykorzystuje interfejs szeregowy GMSL. Do odbioru obrazu przez Raspberry Pi lub inny komputer wymagana jest płytka rozszerzeń z kompatybilnym deserializerem GMSL. - Jak doprowadzane jest zasilanie do kamery?
Zasilanie realizowane jest w standardzie Power over Coax (PoC) w zakresie 9–12 V, co pozwala na przesyłanie energii i sygnału wizyjnego za pośrednictwem pojedynczego kabla koncentrycznego Fakra Z. - Czy obiektyw kamery wymaga ręcznego ustawiania ostrości?
Nie, obiektyw AA jest precyzyjnie kalibrowany i unieruchamiany klejem na etapie produkcji (stała ostrość ustawiona na 1,4 m), co zapewnia odporność na wstrząsy i szczelność IP67.
