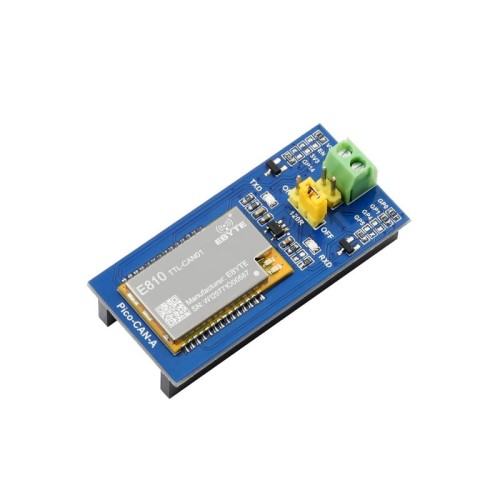

Moduł magistrali CAN dla Raspberry Pi Pico
towar niedostępny
Opis
Moduł magistrali CAN dla Raspberry Pi Pico, konwersja UART na CAN
Moduł magistrali CAN dla Raspberry Pi Pico zapewnia niezawodną komunikację dalekiego zasięgu dla Raspberry Pi Pico.
Specyfikacja modułu:
- Standardowy nagłówek Raspberry Pi Pico, obsługuje serię Raspberry Pi Pico
- Zawiera moduł E810-TTL-CAN01, konwersję UART na magistralę CAN
- Trzy metody konwersji: przezroczysta konwersja, przezroczysta konwersja z identyfikacją i konwersja trybu protokołu
- Zawiera zasoby programistyczne i instrukcję (przykłady Raspberry Pi Pico C/C++ i MicroPython)
- napięcie robocze 3,3V
- radiotelefon CAN E810-TTL-CAN01
- Port komunikacyjny UART
- Szybkość transmisji: 300~921600bps

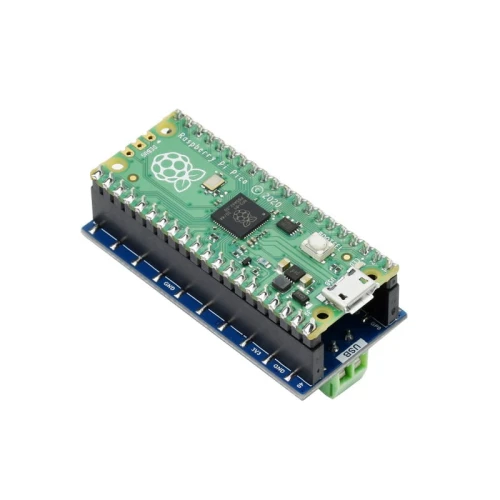

Kompatybilny z Raspberry Pi Pico. Wbudowany żeński nagłówek pinowy do bezpośredniego podłączenia do Raspberry Pi Pico

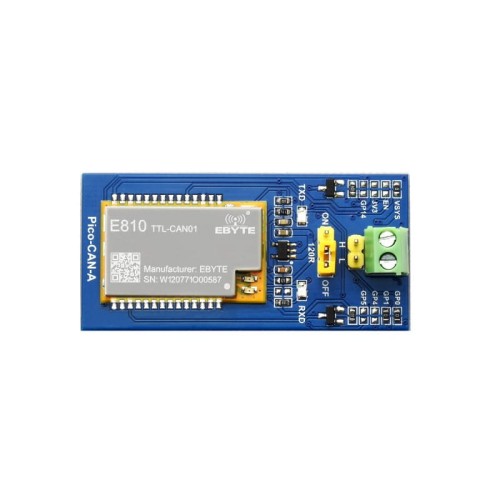

Budowa modułu:
- Moduł E810-TTL-CAN01
- Wskaźnik działania modułu
- Wskaźnik stanu modułu
- tryb pracy: miga z częstotliwością 1Hz
- tryb konfiguracji poleceń: miga z częstotliwością 5Hz
- Wskaźniki TX/RX
- Konfiguracja rezystora
- ON: podłączony do rezystora dopasowującego 120R
- OFF: odłączony od rezystora dopasowującego 120R (domyślnie)
- Terminal magistrali CAN
- Wybór zasilania
- Wybór UART

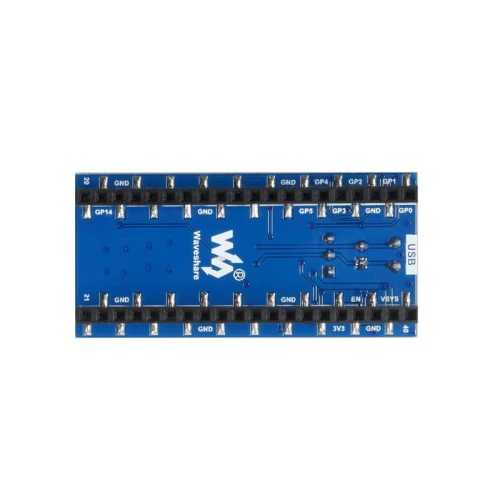

Definicja pinów:
Wymiary:
Zestaw zawiera:
- Pico-CAN-A x1
Raspberry Pi przedstawione na zdjęciach NIE są dołączone.
Wiki: PICO_CAN_A
