Moduł przekaźnikowy 8-kanałowy dla Raspberry Pi Pico
Prezentowany moduł przekaźnikowy dla Raspberry Pi Pico to zaawansowane rozwiązanie dla projektów przemysłowych i hobbystycznych, wymagających niezawodnej kontroli nad wysokim napięciem lub prądem. Moduł wyposażony jest w unikalny system izolacji zasilania, który zapewnia stabilne, izolowane napięcie, eliminując potrzebę dodatkowego zasilania dla terminala izolowanego. Dzięki zastosowaniu izolacji fotoprzekaźnika, moduł skutecznie chroni przed zakłóceniami pochodzącymi z zewnętrznych obwodów wysokonapięciowych, co zwiększa niezawodność i bezpieczeństwo stosowanych rozwiązań. Wykorzystanie wysokiej jakości przekaźników o parametrach kontaktów 10A 250V AC lub ≤10A 30V DC pozwala na szerokie zastosowanie modułu w różnorodnych aplikacjach. Obudowa z ABS zapewnia solidną ochronę komponentów, a wsparcie montażu na szynie DIN ułatwia instalację w różnych środowiskach przemysłowych. Dodatkowe funkcje, takie jak zewnętrzny port USB, pin BOOT umożliwiający łatwe debugowanie bez konieczności demontażu obudowy, wskaźnik zasilania PWR, dioda RGB oraz pasywny brzęczyk, zwiększają funkcjonalność modułu i komfort jego użytkowania.
Specyfikacja:
- Napięcie robocze: 5V
- Protokół komunikacji: USB
- Interfejs komunikacyjny: Micro USB
- Liczba kanałów przekaźnikowych: 8
- Forma kontaktu: 1NO 1NC
- Wymiary: 88(H) x 122(V) mm
- Kompatybilność z Raspberry Pi Pico: Wbudowany żeński pin header do bezpośredniego montażu
Właściwości produktu:
- Izolacja zasilania i fotoprzekaźnika onboard zapewniająca stabilność i bezpieczeństwo
- Wysokiej jakości przekaźniki o kontaktach 10A 250V AC lub ≤10A 30V DC
- Obudowa z ABS z wsparciem montażu na szynie DIN dla łatwej i bezpiecznej instalacji
- Port USB i pin BOOT dla łatwego debugowania
- Wskaźnik PWR, dioda RGB i pasywny brzęczyk zwiększające użyteczność modułu
- Dołączone zasoby rozwojowe i instrukcja (przykłady w C/C++ i MicroPython dla Raspberry Pi Pico)

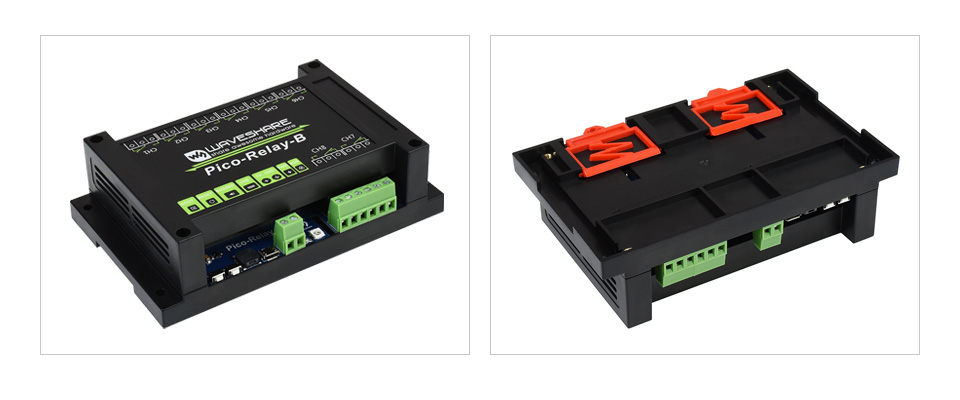

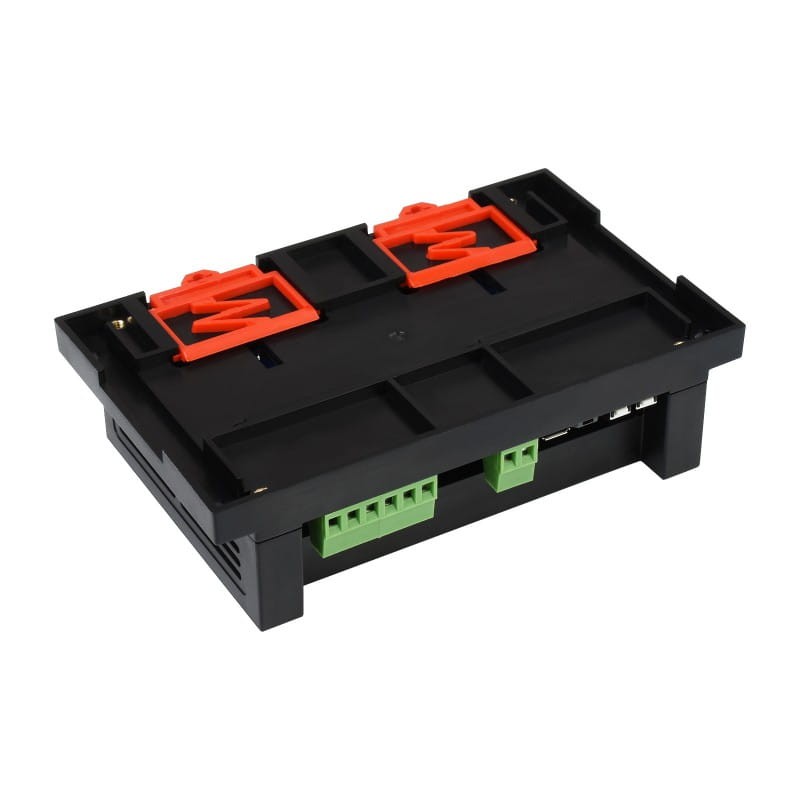

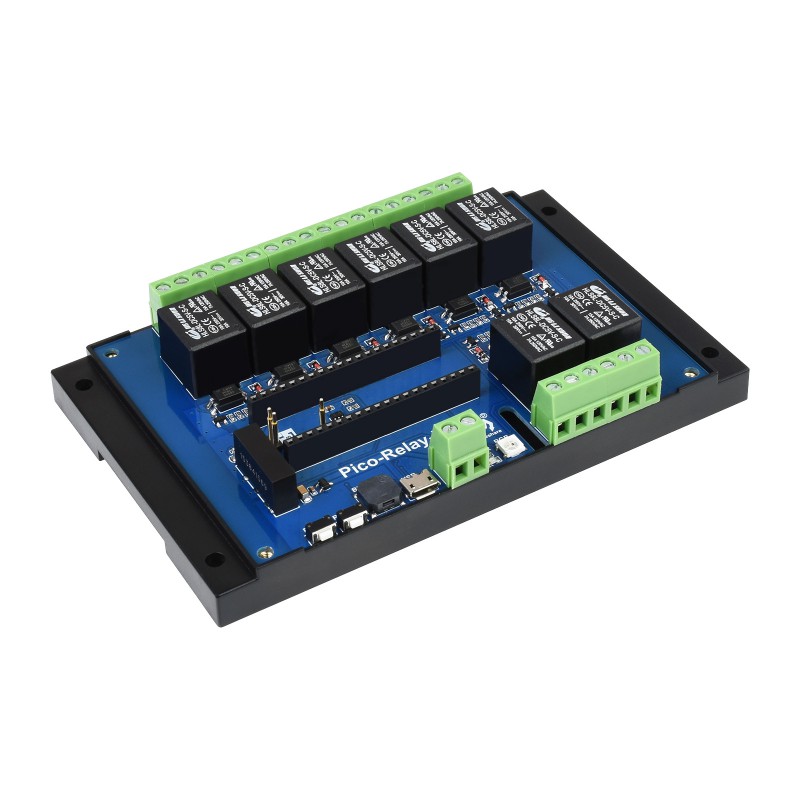

Możliwość montażu na szynie DIN:

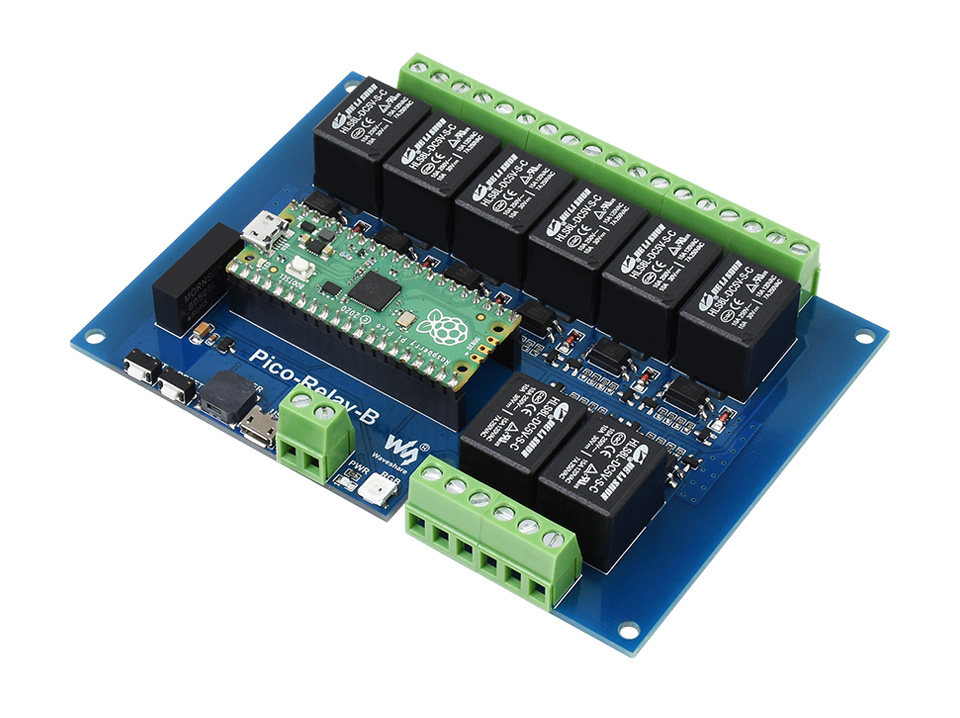

Kompatybilny z Raspberry Pi Pico:

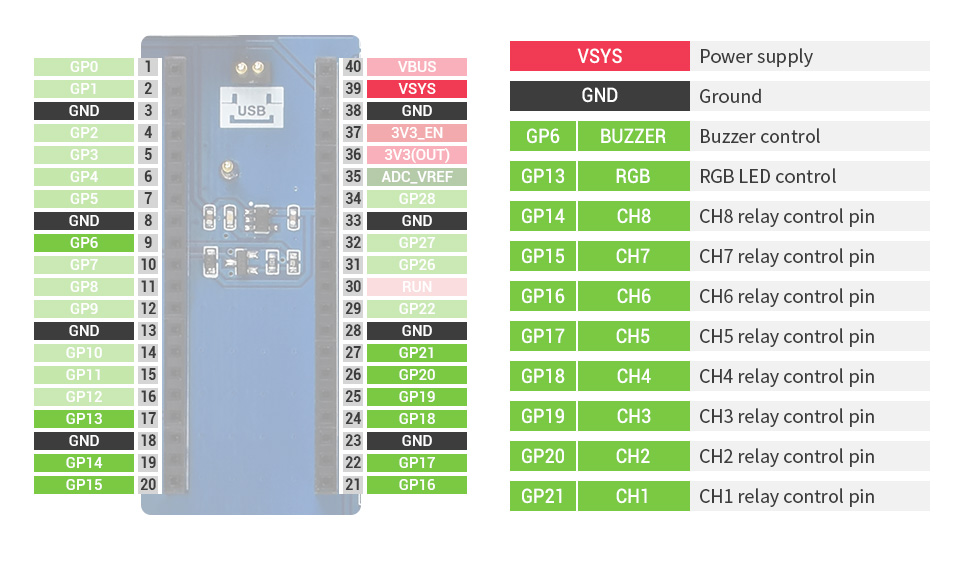

Definicja pinów:

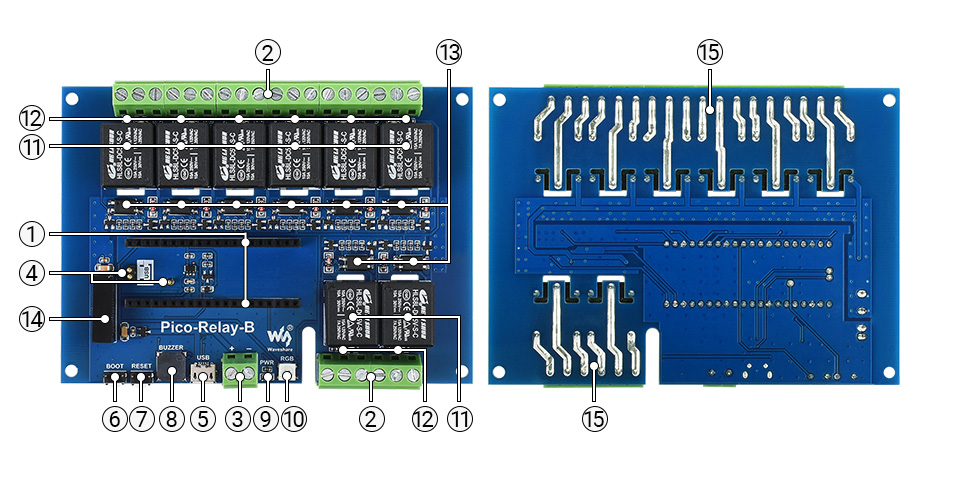

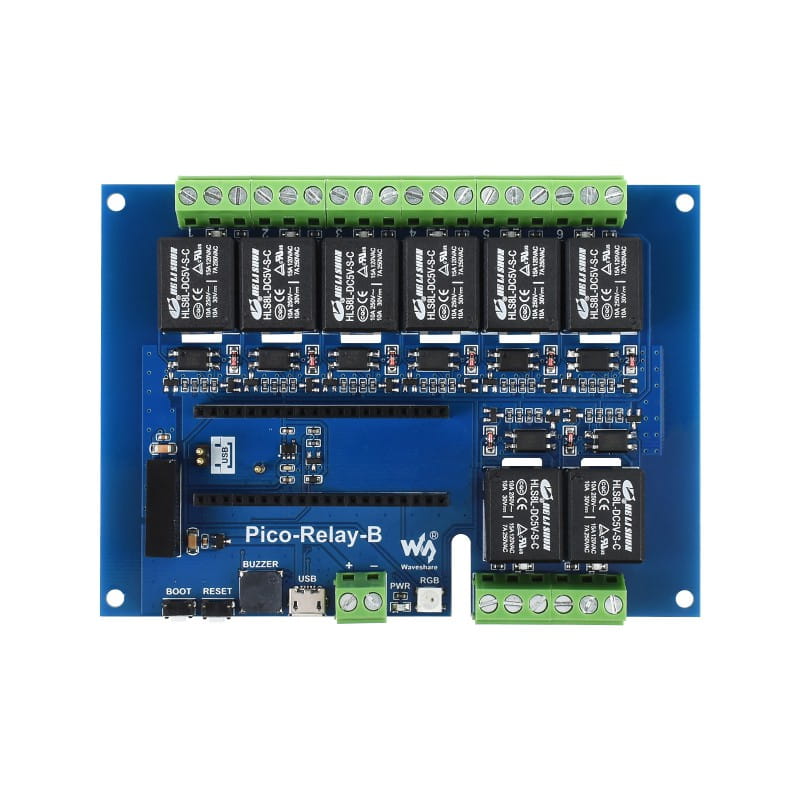

Budowa modułu:
- Nagłówek Raspberry Pi Pico
- Zacisk śrubowy przekaźnika
- Zacisk śrubowy zasilacza
- Piny Pogo
- Port komunikacyjny USB
- Klucz rozruchowy
- Przycisk reset
- Pasywny brzęczyk
- Wskaźnik mocy
- Dioda RGB WS2812
- 8-kanałowe przekaźniki jakości
- Wskaźnik działania przekaźnika
- Izolacja transoptora
- Izolacja zasilania
- Pogrubione tory

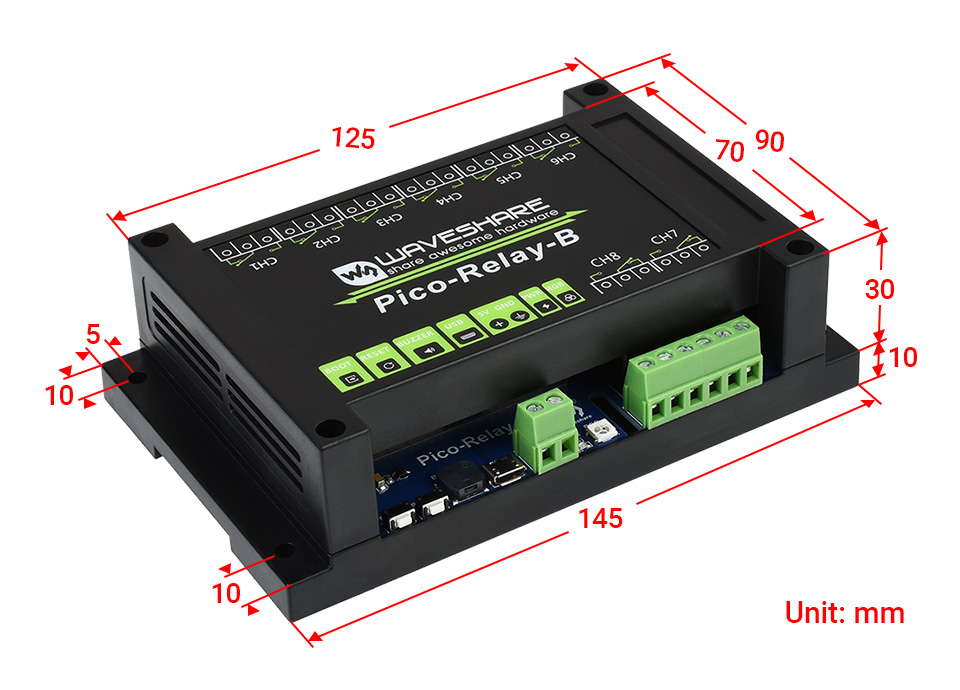

Wymiary:
Raspberry Pi Pico widoczne na fotografiach nie stanowi części zestawu i należy je nabyć osobno!

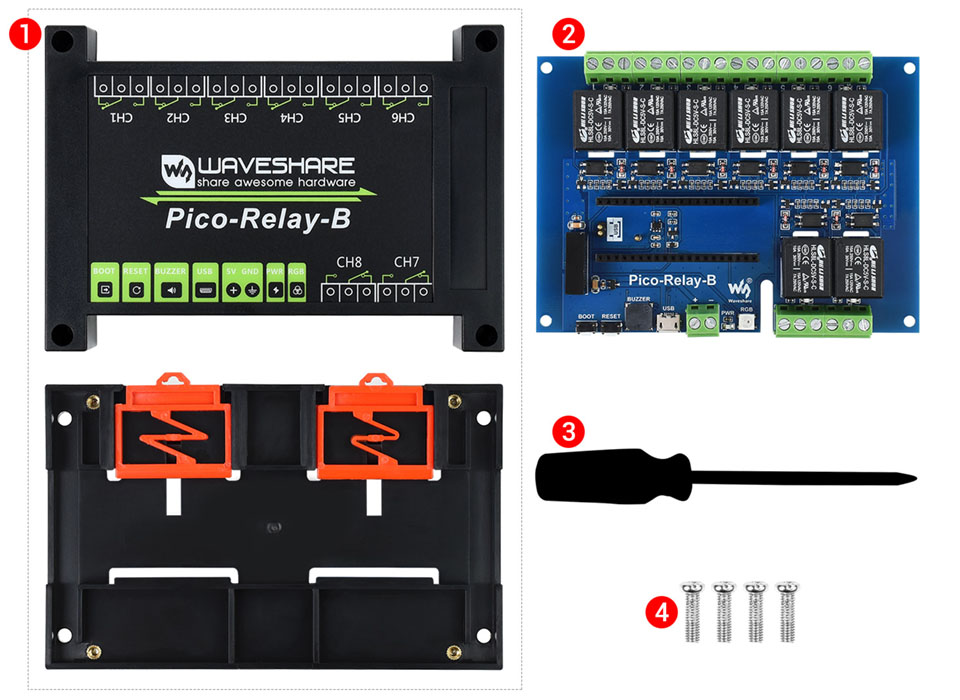

Zestaw zawiera:
- Obudowa ochronna ABS (góra i dół) x1
- Przekaźnik Pico-B x1
- Śrubokręt x1
- Zestaw śrub x1
Wiki: Pico-Relay-B
