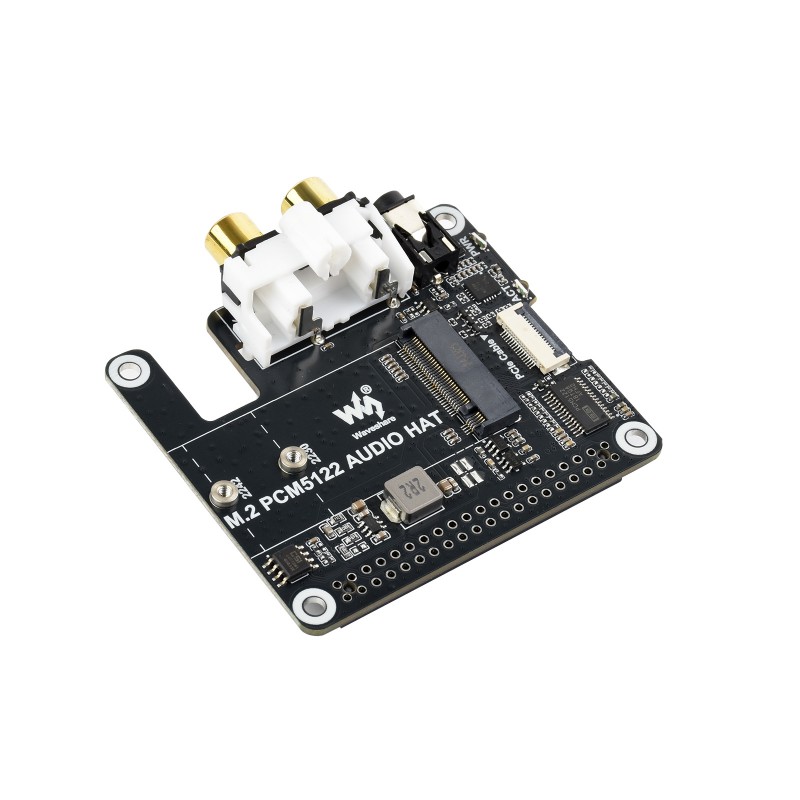

Moduł PCIe do M.2 HAT z kartą dźwiękową I2S PCM5122 dla Raspberry Pi 5
Zaawansowana nakładka dla Raspberry Pi 5 łącząca interfejs PCIe dla dysków M.2 NVMe SSD z profesjonalnym przetwornikiem cyfrowo-analogowym audio PCM5122. Moduł umożliwia bootowanie systemu z szybkiego dysku, a dzięki zintegrowanym złączom Jack 3.5 mm i RCA oferuje wysokiej jakości wyjście dźwięku do zastosowań multimedialnych bez konieczności ręcznej instalacji sterowników.
Najważniejsze cechy:
- Kompatybilność ze standardowym złączem 40-pin GPIO dla Raspberry Pi.
- Profesjonalny układ stereo DAC PCM5122 sterowany przez magistralę I2C (audio przez I2S).
- Zintegrowane wyjście słuchawkowe Jack 3.5 mm oraz złącze RCA dla głośników/wzmacniacza.
- Obsługa częstotliwości próbkowania do 384 kHz oraz 32-bitowej rozdzielczości dźwięku.
- Złącze M.2 M KEY obsługujące dyski SSD NVMe (rozmiar 2230 / 2242) z przepustowością do 8 Gbps.
- Wsparcie dla bootowania systemu z dysku SSD oraz kompatybilność z modułami M.2 AI.
- Brak konieczności instalacji zewnętrznych sterowników (driver-free).

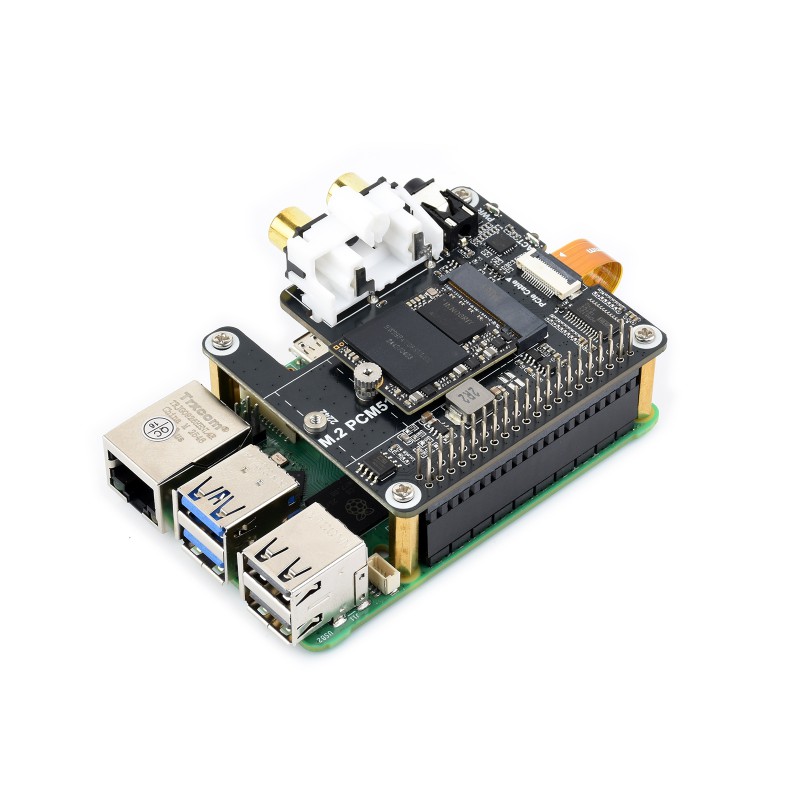

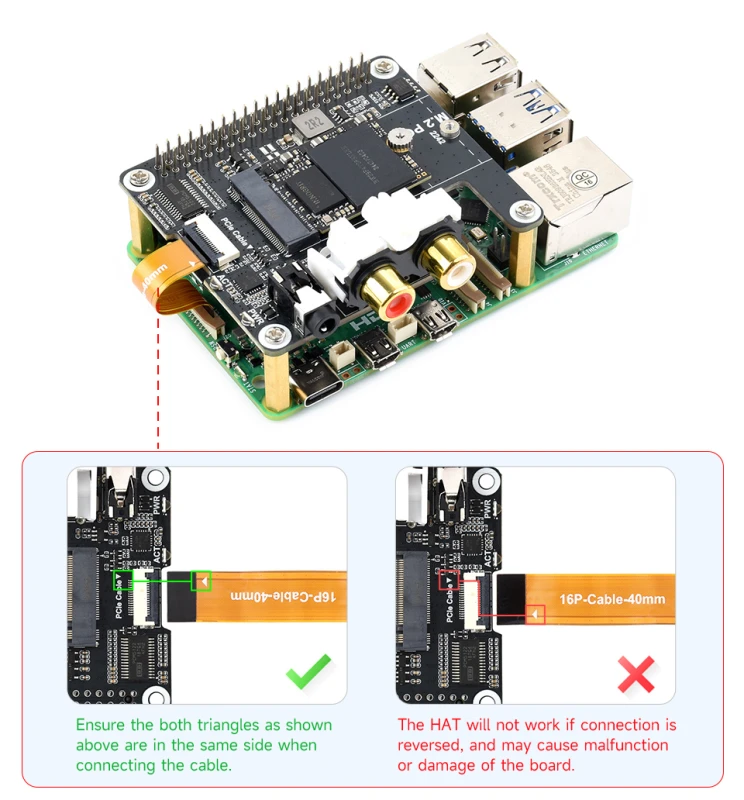

Podłączenie do Raspberry Pi 5
Nakładka łączy się z minikomputerem Raspberry Pi 5 za pomocą specjalnego, 16-pinowego kabla taśmowego dedykowanego do zintegrowanego interfejsu PCIe.

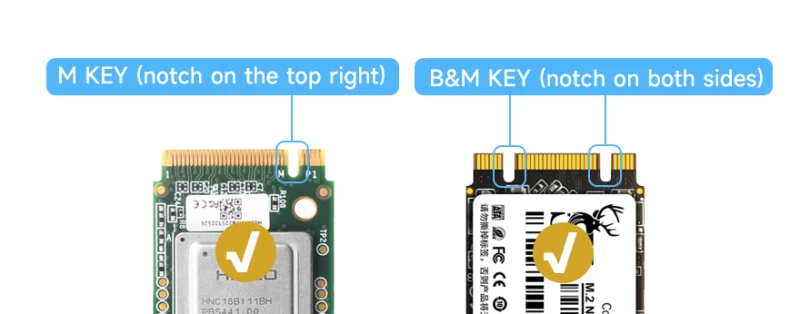

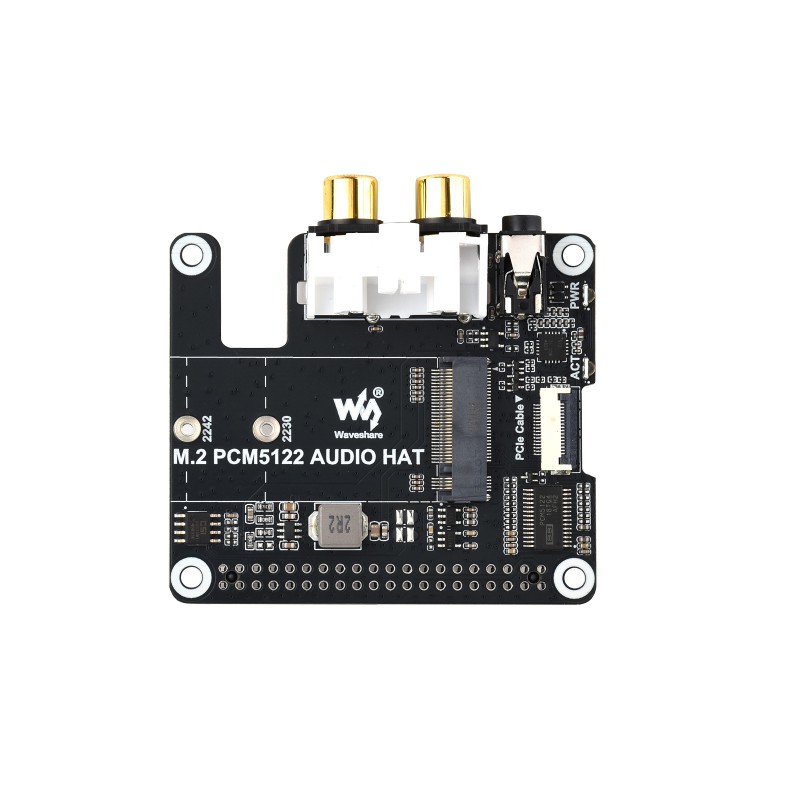

Obsługa protokołu NVMe i dysków SSD
Urządzenie obsługuje dyski typu Solid State Drive ze złączem M.2 w popularnych rozmiarach 2230 oraz 2242. Pracuje w trybie Gen2 dla zapewnienia najwyższej wydajności, umożliwiając szybki start systemu Raspberry Pi 5 bezpośrednio z wbudowanego nośnika SSD.

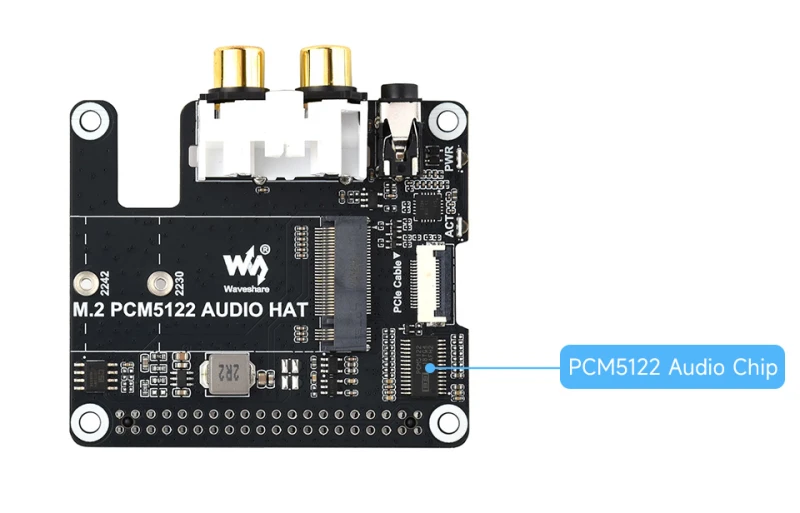

Wysokiej jakości układ audio PCM5122
Za dekodowanie i jakość sygnału audio odpowiada chip stereo PCM5122. Całość jest kontrolowana z poziomu magistrali I2C, podczas gdy cyfrowy sygnał dźwiękowy jest strumieniowany poprzez interfejs I2S.

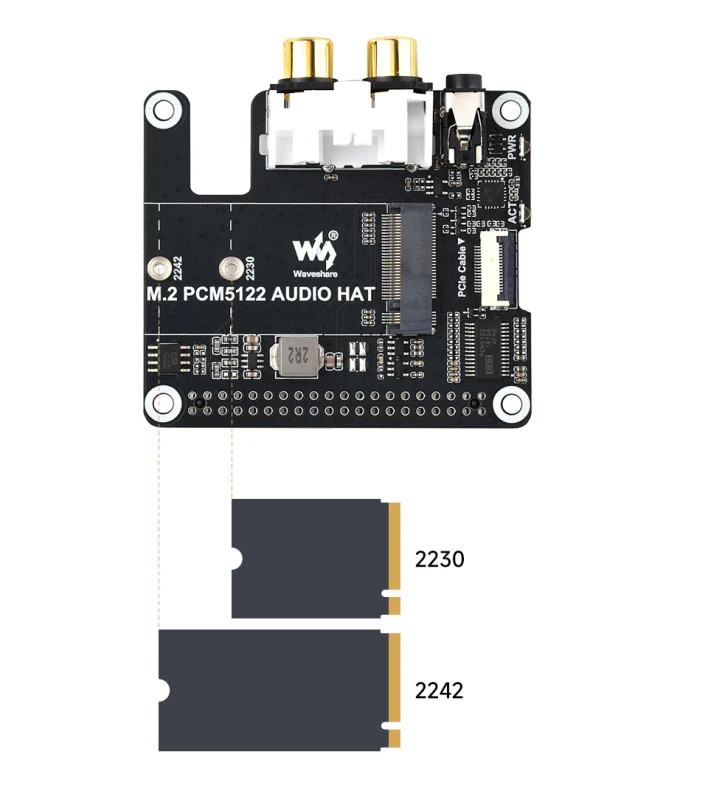

Złącze dla dysków M.2 NVMe
Zintegrowane na spodzie złącze M.2 obsługuje wyłącznie dyski pracujące w standardzie i protokole NVMe. Karty oparte o SATA nie są wspierane.

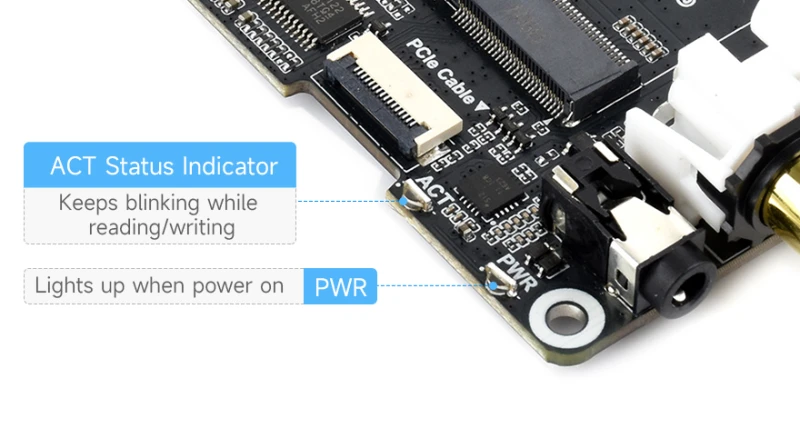

Diody sygnalizacyjne LED
Aby ułatwić monitorowanie pracy urządzenia, płytkę wyposażono w podwójne wskaźniki LED, prezentujące aktualny stan i aktywność modułu w czasie rzeczywistym.

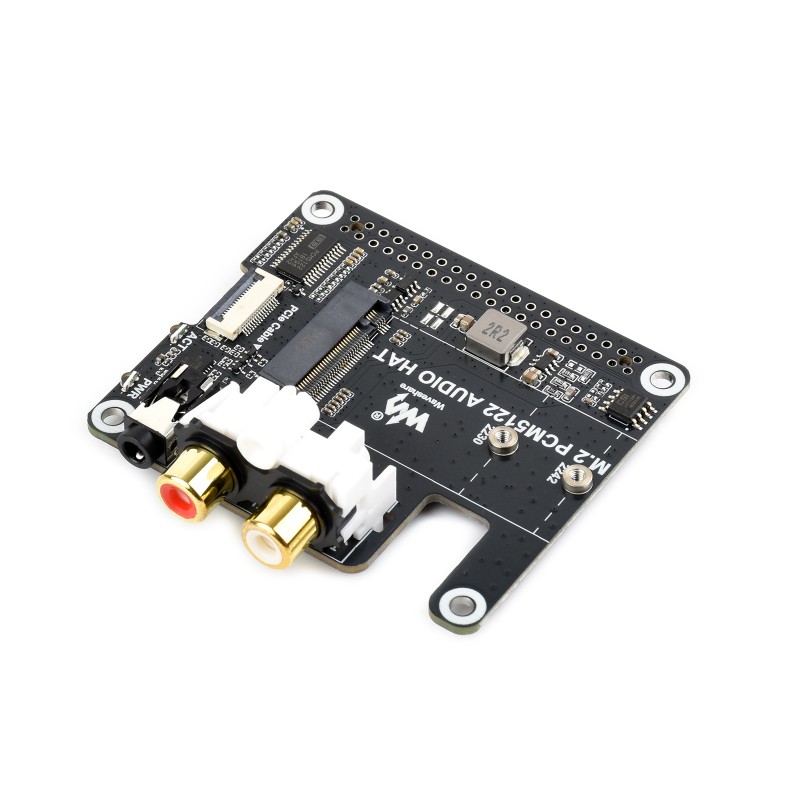

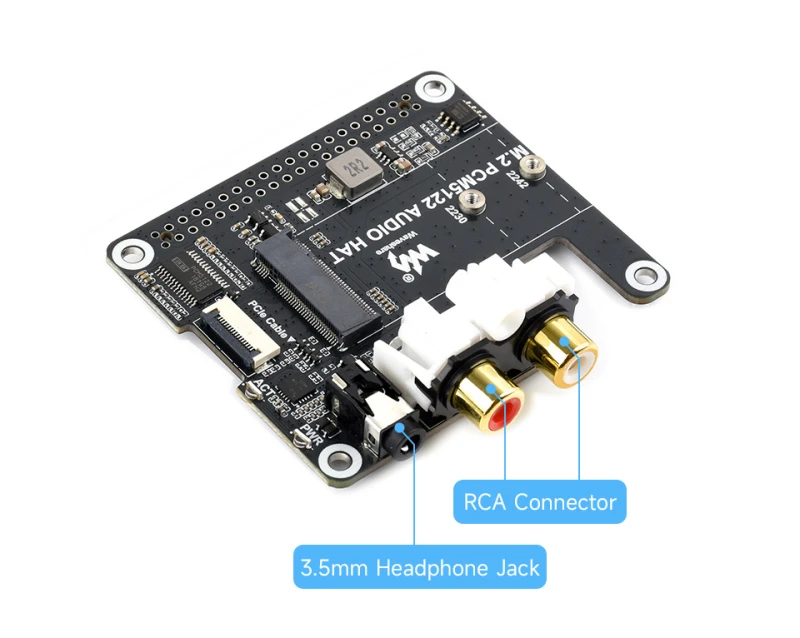

Wyjścia Jack 3.5 mm oraz RCA
Złącza audio: standardowe gniazdo 3.5 mm do odtwarzania dźwięku za pomocą klasycznych słuchawek oraz złącze RCA (cinch) służące do wygodnego podłączenia zewnętrznych systemów audio.

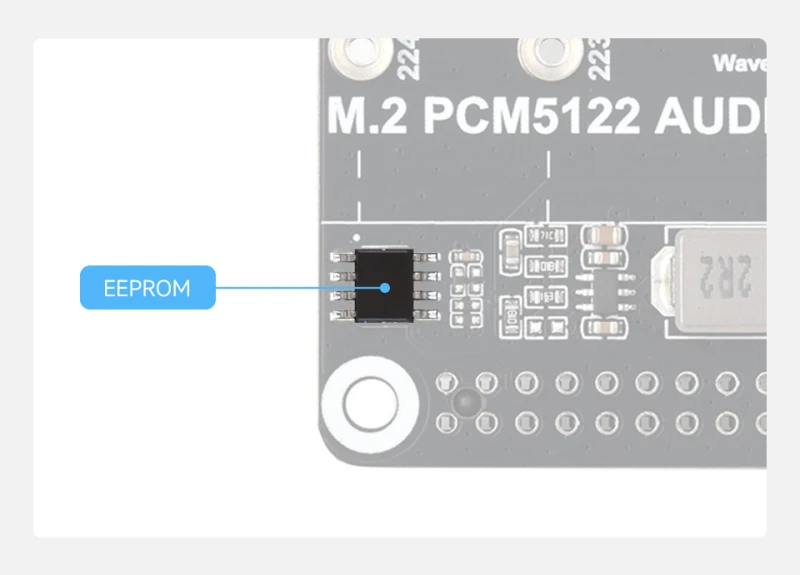

Wbudowana pamięć EEPROM
Obecność wbudowanego układu EEPROM w architekturze HAT – pozwala to na automatyczne ładowanie struktury w systemie Raspberry Pi OS, co uwalnia użytkownika od ręcznej konfiguracji sterowników.

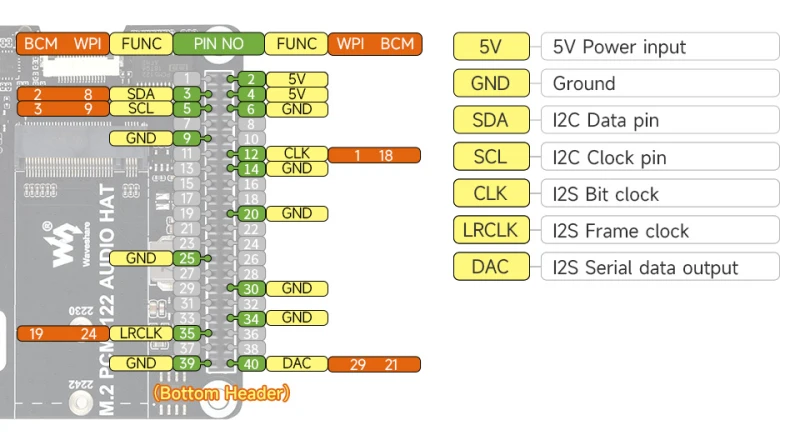

Rozkład wyprowadzeń (Pinout)

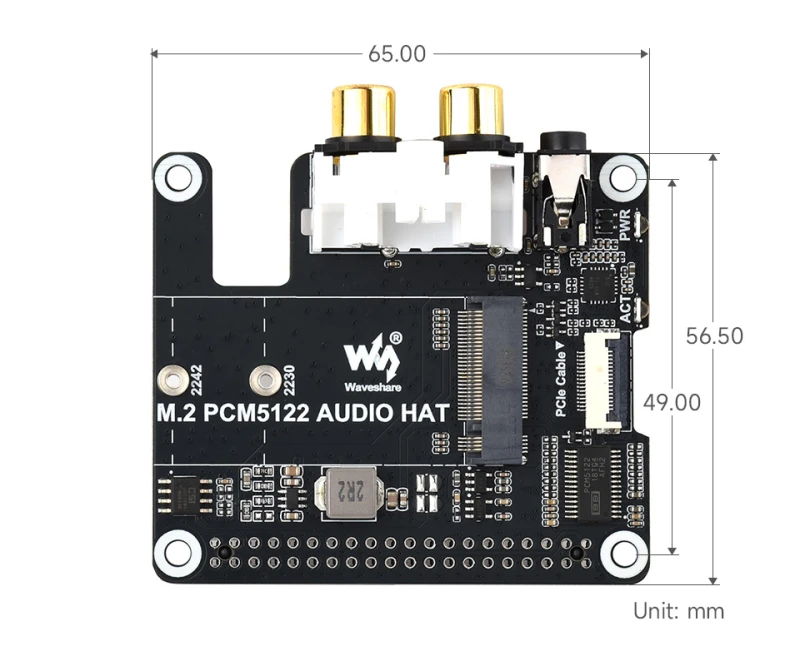

Wymiary modułu

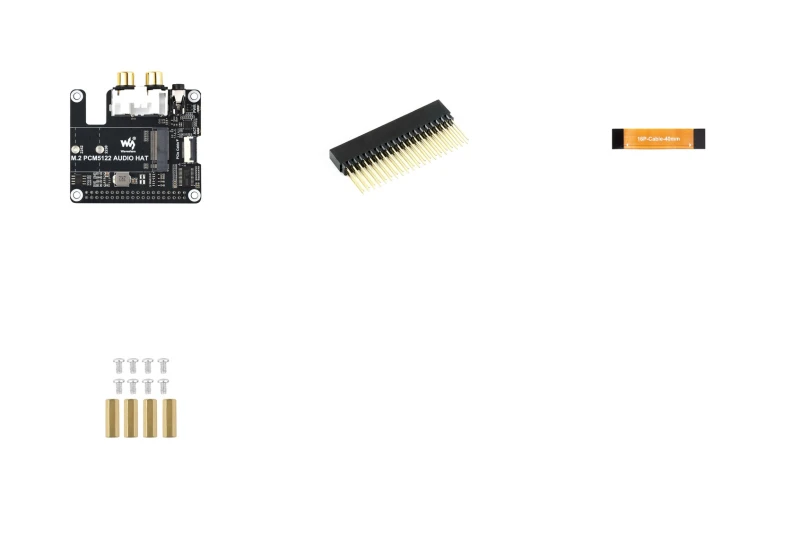

Zawartość zestawu
- Nakładka M.2 PCM5122 AUDIO HAT
- Złącze żeńskie 2x20 pin (raster 2.54 mm)
- Kabel taśmowy PCIe 16-pin (długość 40 mm)
- Zestaw śrubek i dystansów montażowych
