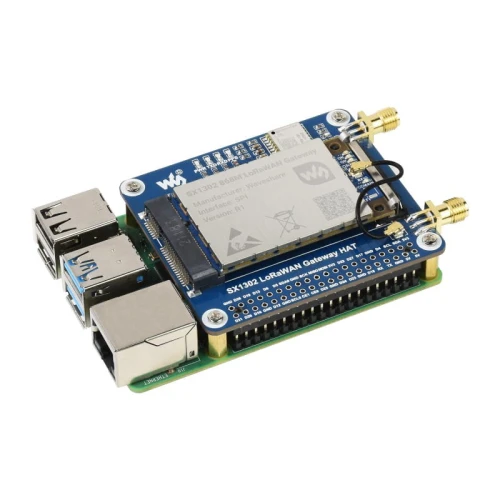

Moduł rozszerzeń SX1302 z LoRaWAN i GNSS dla Raspberry Pi

Moduł rozszerzeń SX1302 z LoRaWAN i GNSS dla Raspberry Pi
  • nowość
Dostępność:: 1
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 630,00 zł 630.00
Cena netto: 512,20 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 5
Producent: WaveShare
Kod produktu: SX1302 LoRaWAN Gateway HAT Waveshare 20522
Pin It

Opis

SX1302 LoRaWAN Gateway - Moduł rozszerzeń z LoRaWAN i GNSS dla Raspberry Pi

Moduł z komunikacją LoRa i GNSS dedykowany dla Raspberry Pi. Płytka wyposażona została w złącze 40-pinowe pozwalające na połączenie z minikomputerem, złącza Mini-PCIe, dwa złącze antenowe SMA oraz moduł GNSS L76B, który pozwala na odbiór danych z systemów pozycjonowania: GPS, BDS i QZSS. Moduł LoRa wykorzystuje interfejs SPI lub I2C, natomiast GNSS komunikuje się przez interfejs UART. Moduł zasilany jest napięciem 5 V przez złącze 40-pinowe. Do zestawu dołączona jest antena 868M oraz GPS i niezbędne przewody.



Specyfikacja:

  • Moduł LoRa SX1302
    • Pasmo częstotliwości: EU868 (863-870MHz)
    • Modulacja: LoRa/(G)FSK
    • Moc nadawania: > 26 dBm/5V
    • Czułość odbioru: -141dBm/125KHz/SF12, -121dBm/125KHz/SF5
    • Interfejs: SPI, I2C
    • Złącze: Mini-PCIe
    • Wymiary: 50,95 x 30 mm
  • Moduł GNSS L76B
    • Pasmo częstotliwości: GPS L1 (1575.42MHz), BD2 B1 (1561.098MHz)
    • Dokładność pozycjonowania: < 2.5m CEP
    • Czułość odbioru: -148dBm (akwizycja), -163dBm (śledzenie), -160dBm (reakwizycja)
    • Interfejs: UART
  • Zasilanie: 5 V
  • Pobór prądu:
    • nadawanie: 710mA / 5V GPS włączony
    • odbiór: 99mA / 5V GPS włączony
    • uśpienie: 41mA / 5V GPS wyłączony
  • Temperatura pracy: -40 do 85℃
  • Wymiary: 65 x 56,5 mm



SX1302 LoRaWAN Gateway - Moduł rozszerzeń z LoRaWAN i GNSS dla Raspberry Pi
SX1302 LoRaWAN Gateway - Moduł rozszerzeń z LoRaWAN i GNSS dla Raspberry Pi
SX1302 LoRaWAN Gateway - Moduł rozszerzeń z LoRaWAN i GNSS dla Raspberry Pi



Definicja pinów:

SX1302 LoRaWAN Gateway - Moduł rozszerzeń z LoRaWAN i GNSS dla Raspberry Pi

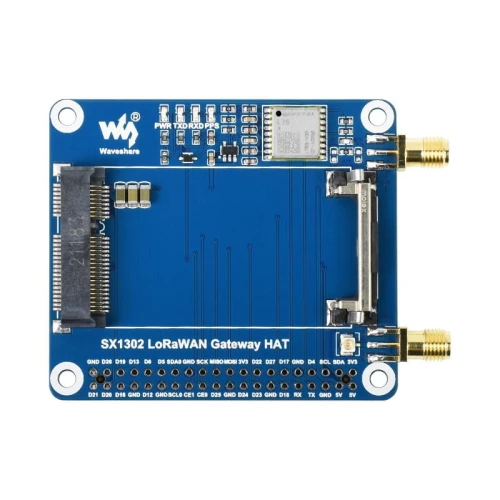

Budowa modułu:

SX1302 LoRaWAN Gateway - Moduł rozszerzeń z LoRaWAN i GNSS dla Raspberry Pi

  • 1. SX1302 868M LoRaWAN Gateway
  • 2. Mini-PCIe
  • 3. L76B
  • 4. Układ zasilania RT9193-33
  • 5. Diody sygnalizacyjne LED
  • 6. Złacze Raspberry Pi HAT 40-pin
  • 7. Złącze antenowe GPS
  • 8. Złącze antenowe LoRa
  • 9. Gniazdo baterii ML1220





Przykład zastosowania:

SX1302 LoRaWAN Gateway - Moduł rozszerzeń z LoRaWAN i GNSS dla Raspberry Pi

Wymiary:

SX1302 LoRaWAN Gateway - Moduł rozszerzeń z LoRaWAN i GNSS dla Raspberry Pi





 Zestaw zawiera:

  1. Płytka bazowa SX1302 Gateway LoRaWAN x1
  2. Moduł SX1302 868M Gateway LoRaWAN x1
  3. Antena 868M 5dBi x1
  4. Antena GPS x1
  5. Żeński pinheader 20PIN x2
  6. Podwójny przewód IPEX1 x1
  7. Zestaw śrub x1

SX1302 LoRaWAN Gateway - Moduł rozszerzeń z LoRaWAN i GNSS dla Raspberry Pi



Wiki: SX1302_LoRaWAN_Gateway_HAT
